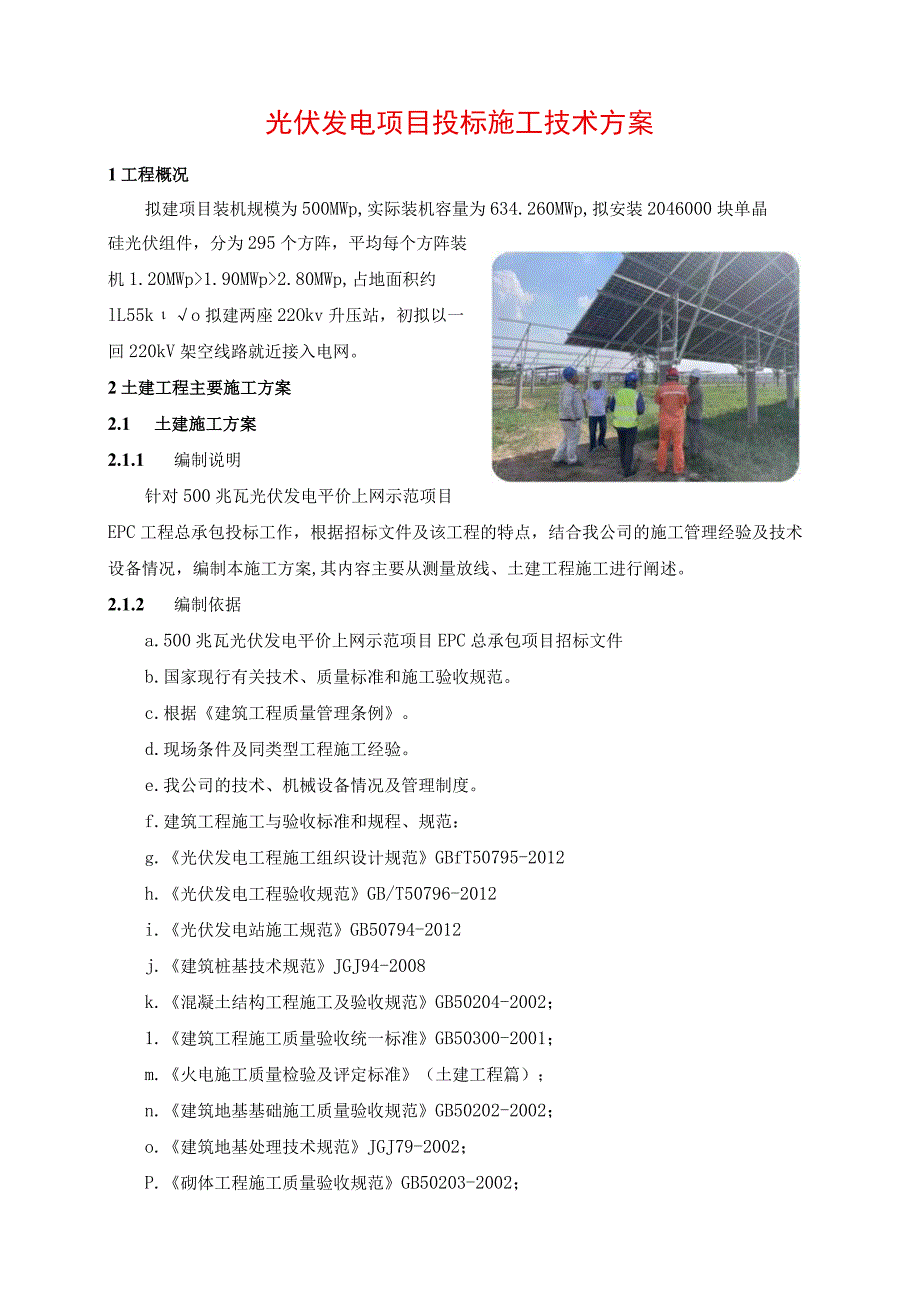

光伏发电项目投标施工技术方案.docx_第1页
第1页 / 共43页

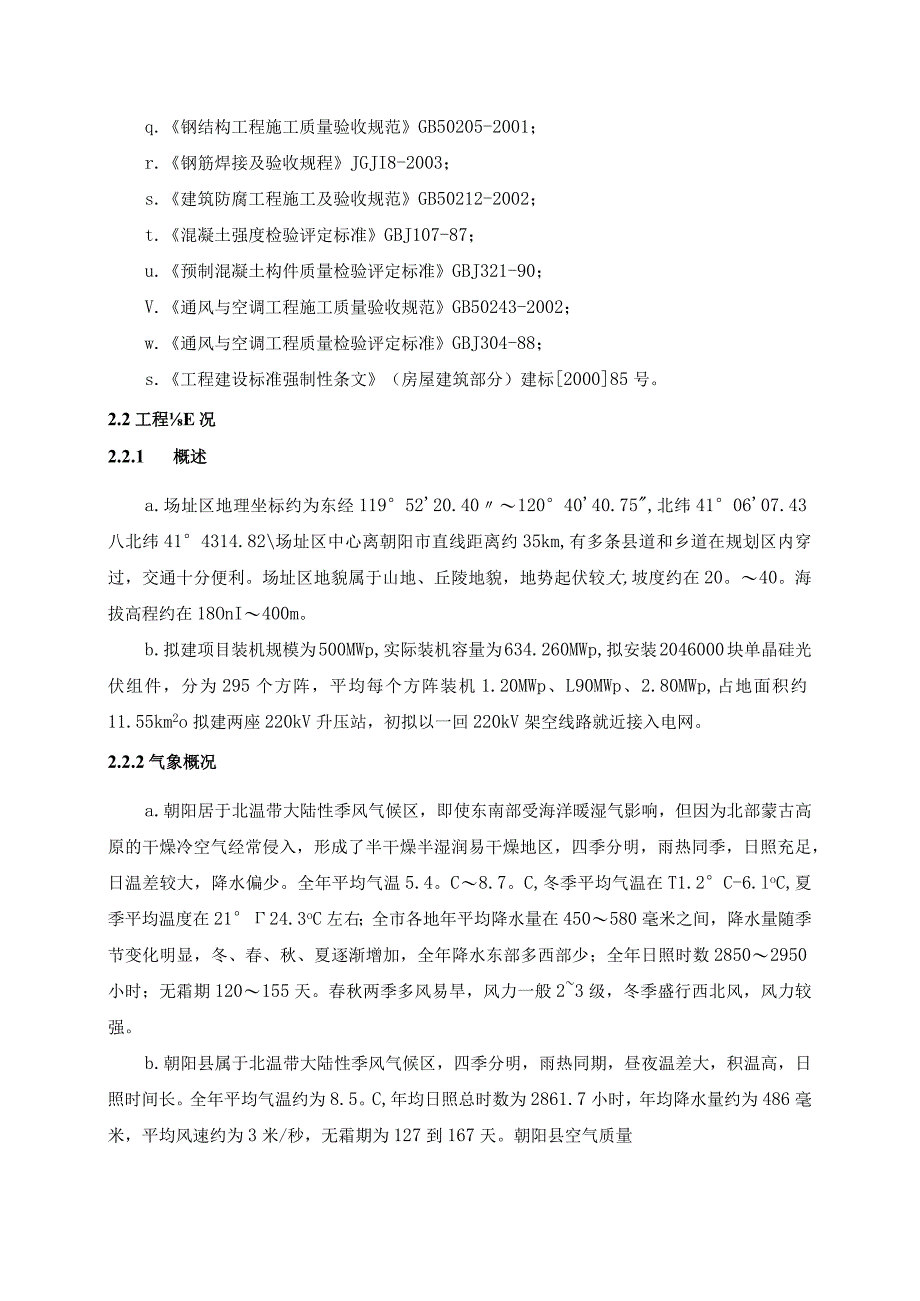

光伏发电项目投标施工技术方案.docx_第2页
第2页 / 共43页

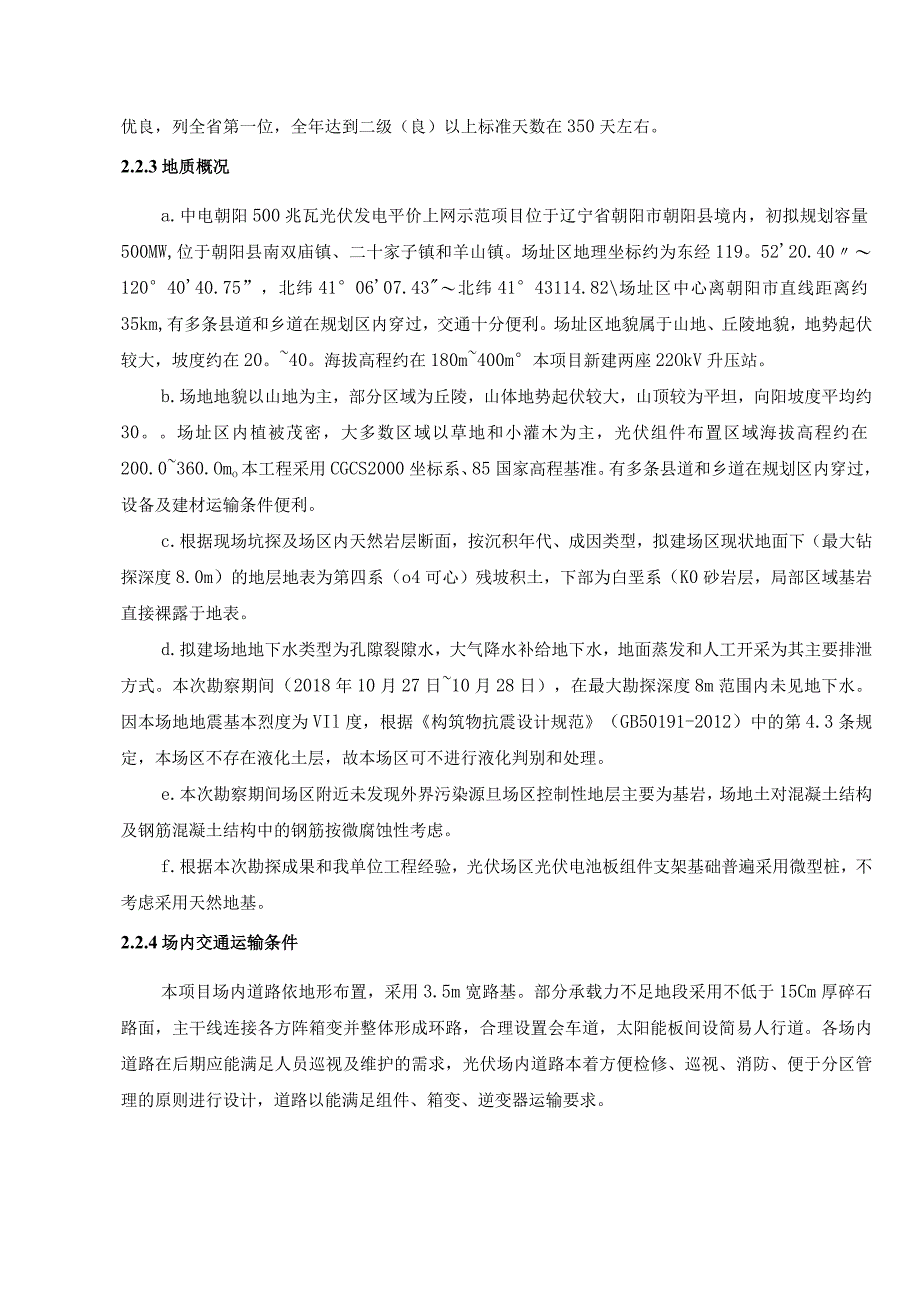

光伏发电项目投标施工技术方案.docx_第3页
第3页 / 共43页
光伏发电项目投标施工技术方案.docx_第4页
第4页 / 共43页
光伏发电项目投标施工技术方案.docx_第5页
第5页 / 共43页
光伏发电项目投标施工技术方案.docx_第6页
第6页 / 共43页
光伏发电项目投标施工技术方案.docx_第7页
第7页 / 共43页
光伏发电项目投标施工技术方案.docx_第8页
第8页 / 共43页
光伏发电项目投标施工技术方案.docx_第9页
第9页 / 共43页
光伏发电项目投标施工技术方案.docx_第10页
第10页 / 共43页
亲,该文档总共43页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《光伏发电项目投标施工技术方案.docx》由会员分享,可在线阅读,更多相关《光伏发电项目投标施工技术方案.docx(43页珍藏版)》请在第壹文秘上搜索。

1、光伏发电项目投标施工技术方案1工程概况拟建项目装机规模为500MWp,实际装机容量为634.260MWp,拟安装2046000块单晶硅光伏组件,分为295个方阵,平均每个方阵装机1.20MWp1.90MWp2.80MWp,占地面积约lL55ko拟建两座22Okv升压站,初拟以一回220kV架空线路就近接入电网。2土建工程主要施工方案2.1 土建施工方案2.1.1 编制说明针对500兆瓦光伏发电平价上网示范项目EPC工程总承包投标工作,根据招标文件及该工程的特点,结合我公司的施工管理经验及技术设备情况,编制本施工方案,其内容主要从测量放线、土建工程施工进行阐述。2.1.2 编制依据a.500兆瓦

2、光伏发电平价上网示范项目EPC总承包项目招标文件b.国家现行有关技术、质量标准和施工验收规范。c.根据建筑工程质量管理条例。d.现场条件及同类型工程施工经验。e.我公司的技术、机械设备情况及管理制度。f.建筑工程施工与验收标准和规程、规范:g.光伏发电工程施工组织设计规范GBfT50795-2012h.光伏发电工程验收规范GB/T50796-2012i.光伏发电站施工规范GB50794-2012j.建筑桩基技术规范JGJ94-2008k.混凝土结构工程施工及验收规范GB50204-2002;1.建筑工程施工质量验收统一标准GB50300-2001;m.火电施工质量检验及评定标准(土建工程篇);

3、n.建筑地基基础施工质量验收规范GB50202-2002;o.建筑地基处理技术规范JGJ79-2002;P.砌体工程施工质量验收规范GB50203-2002;q.钢结构工程施工质量验收规范GB50205-2001;r.钢筋焊接及验收规程JGJI8-2003;s.建筑防腐工程施工及验收规范GB50212-2002;t.混凝土强度检验评定标准GBJ107-87;u.预制混凝土构件质量检验评定标准GBJ321-90;V.通风与空调工程施工质量验收规范GB50243-2002;w.通风与空调工程质量检验评定标准GBJ304-88;s.工程建设标准强制性条文(房屋建筑部分)建标200085号。2.2工程

4、E况2.2.1 概述a.场址区地理坐标约为东经1195220.401204040.75,北纬410607.43八北纬414314.82场址区中心离朝阳市直线距离约35km,有多条县道和乡道在规划区内穿过,交通十分便利。场址区地貌属于山地、丘陵地貌,地势起伏较大,坡度约在20。40。海拔高程约在18OnI400m。b.拟建项目装机规模为500MWp,实际装机容量为634.260MWp,拟安装2046000块单晶硅光伏组件,分为295个方阵,平均每个方阵装机1.20MWp、L90MWp、2.80MWp,占地面积约11.55km2o拟建两座220kV升压站,初拟以一回220kV架空线路就近接入电网。

5、2.2.2气象概况a.朝阳居于北温带大陆性季风气候区,即使东南部受海洋暖湿气影响,但因为北部蒙古高原的干燥冷空气经常侵入,形成了半干燥半湿润易干燥地区,四季分明,雨热同季,日照充足,日温差较大,降水偏少。全年平均气温5.4。C8.7。C,冬季平均气温在T1.2C-6.loC,夏季平均温度在2124.3oC左右;全市各地年平均降水量在450580毫米之间,降水量随季节变化明显,冬、春、秋、夏逐渐增加,全年降水东部多西部少;全年日照时数28502950小时;无霜期120155天。春秋两季多风易旱,风力一般23级,冬季盛行西北风,风力较强。b.朝阳县属于北温带大陆性季风气候区,四季分明,雨热同期,昼

6、夜温差大,积温高,日照时间长。全年平均气温约为8.5。C,年均日照总时数为2861.7小时,年均降水量约为486毫米,平均风速约为3米/秒,无霜期为127到167天。朝阳县空气质量优良,列全省第一位,全年达到二级(良)以上标准天数在350天左右。2.2.3地质概况a.中电朝阳500兆瓦光伏发电平价上网示范项目位于辽宁省朝阳市朝阳县境内,初拟规划容量500MW,位于朝阳县南双庙镇、二十家子镇和羊山镇。场址区地理坐标约为东经119。5220.401204040.75”,北纬410607.43北纬4143114.82场址区中心离朝阳市直线距离约35km,有多条县道和乡道在规划区内穿过,交通十分便利。

7、场址区地貌属于山地、丘陵地貌,地势起伏较大,坡度约在20。40。海拔高程约在180m400m本项目新建两座22OkV升压站。b.场地地貌以山地为主,部分区域为丘陵,山体地势起伏较大,山顶较为平坦,向阳坡度平均约30。场址区内植被茂密,大多数区域以草地和小灌木为主,光伏组件布置区域海拔高程约在200.0360.Omo本工程采用CGCS2000坐标系、85国家高程基准。有多条县道和乡道在规划区内穿过,设备及建材运输条件便利。c.根据现场坑探及场区内天然岩层断面,按沉积年代、成因类型,拟建场区现状地面下(最大钻探深度8.0m)的地层地表为第四系(o4可心)残坡积土,下部为白垩系(K0砂岩层,局部区域

8、基岩直接裸露于地表。d.拟建场地地下水类型为孔隙裂隙水,大气降水补给地下水,地面蒸发和人工开采为其主要排泄方式。本次勘察期间(2018年10月27日10月28日),在最大勘探深度8m范围内未见地下水。因本场地地震基本烈度为VIl度,根据构筑物抗震设计规范(GB50191-2012)中的第4.3条规定,本场区不存在液化土层,故本场区可不进行液化判别和处理。e.本次勘察期间场区附近未发现外界污染源旦场区控制性地层主要为基岩,场地土对混凝土结构及钢筋混凝土结构中的钢筋按微腐蚀性考虑。f.根据本次勘探成果和我单位工程经验,光伏场区光伏电池板组件支架基础普遍采用微型桩,不考虑采用天然地基。2.2.4场内

9、交通运输条件本项目场内道路依地形布置,采用3.5m宽路基。部分承载力不足地段采用不低于15Cm厚碎石路面,主干线连接各方阵箱变并整体形成环路,合理设置会车道,太阳能板间设简易人行道。各场内道路在后期应能满足人员巡视及维护的需求,光伏场内道路本着方便检修、巡视、消防、便于分区管理的原则进行设计,道路以能满足组件、箱变、逆变器运输要求。2.2.5施工工期序号里程碑及控制节点里程碑计划1场地平整06月10日2场区基础开始浇筑06月20日3支架、光伏组件、汇流箱等设备开始安装07月20日4混凝土工程完成10月31日5设备安装全部完成11月30口6调试全部完成12月20日7全部容量并网发电12月31日2

10、.2.6土建工程设计及施工范围a.光伏组件支架基础采用单排钢筋混凝土灌注桩基础,基础埋深约2.Om(相对于自然地面)支撑柱顶标高出地面约1.4m(暂定),基础混凝土的强度等级C30。b.光伏组件支架采用钢结构,支架横梁直接用抱箍固定在桩身上,纵向檄条按照太阳能组件宽度布置于横梁上,光伏板单元采用卡扣安装于纵向檄条上。支架结构系统传力明确,结构稳定,经济合理。光伏组件支架采用热浸锌防腐,锌层平均厚度不小于65Pioc.箱式变压器及箱逆变一体机基础拟按天然地基上的浅基础进行设计。根据设备外形尺寸,基础采用钢筋混凝土结构箱形基础(混凝土强度不低于C30)。基础下设Ioomm厚C15素混凝土垫层基础埋

11、深约L50m,边坡拟采用1:0.S四周设置1.8m宽、厚IoOmm的巡检平台,高度0.4m。在变压器油箱及散热器区域设置事故油池。d.本标段光伏场区范围内工程项目(以光伏场区边界集电线路送出第一基铁塔为界,本标段负责箱变到集电线路第基铁塔的35kV电缆和通讯光缆的全部工作)的场地拆迁清障、土建施工。围栏采购与施工、进场及场内道路施工、排水等。1)本标段土建施工内容及工程量:设备材料名称型号规格及主要技术参数单位数量性能说明产地及厂商备注1发电场工程1.1光伏阵列基础工程17259组串数量,每组串4根桩灌注桩钻孔300mm,3.4m长,露出地面1.4mm138072钢筋HPB300:HRB400

12、1187.6混凝土C30m316583.1试桩及检测项11.2光伏阵列支架工程钢结构Q235B5869镀锌65微米1.3100OkVA箱式变压器个5土方开挖m339.0石方开挖m3117.1土方回填m399.540混凝土C30m331.9钢筋HPB300:HRB400t2.9垫层C15m32.2毛石砌体m323.0卵石m312.5埋件Q235B0.5护栏套51.41600kVA箱式变压个9上方开挖m375.6石方开挖226.7土方回填190.621混凝土C30m361.8钢筋HPB300:HRB4005.8垫层C15m34.7毛石砌体m341.5卵石m322.5埋件Q235Bt0.9护栏套91.5200OkvA箱逆一体机个38土方开挖m3767.7石方开挖m32303.0土方回填m31489.5混凝土C30m3727.4钢筋HPB300;HRB400t75.0垫层C15m391.1毛石砌体m38.6卵石m3114.0埋件Q235B3.8护栏套381.6直埋电缆m8700.0土方开挖m3761.3石方开挖m32283.8土方回填m33045.0砂垫层回填m33045.0电缆保护板C25m3261.0钢筋HPB30065.7电缆标识桩C25m33.1电缆标识带km17.4红线外35kV电缆占1.4米宽5.7千米长m279801.7地表敷设电缆支墩Dl3500.0
