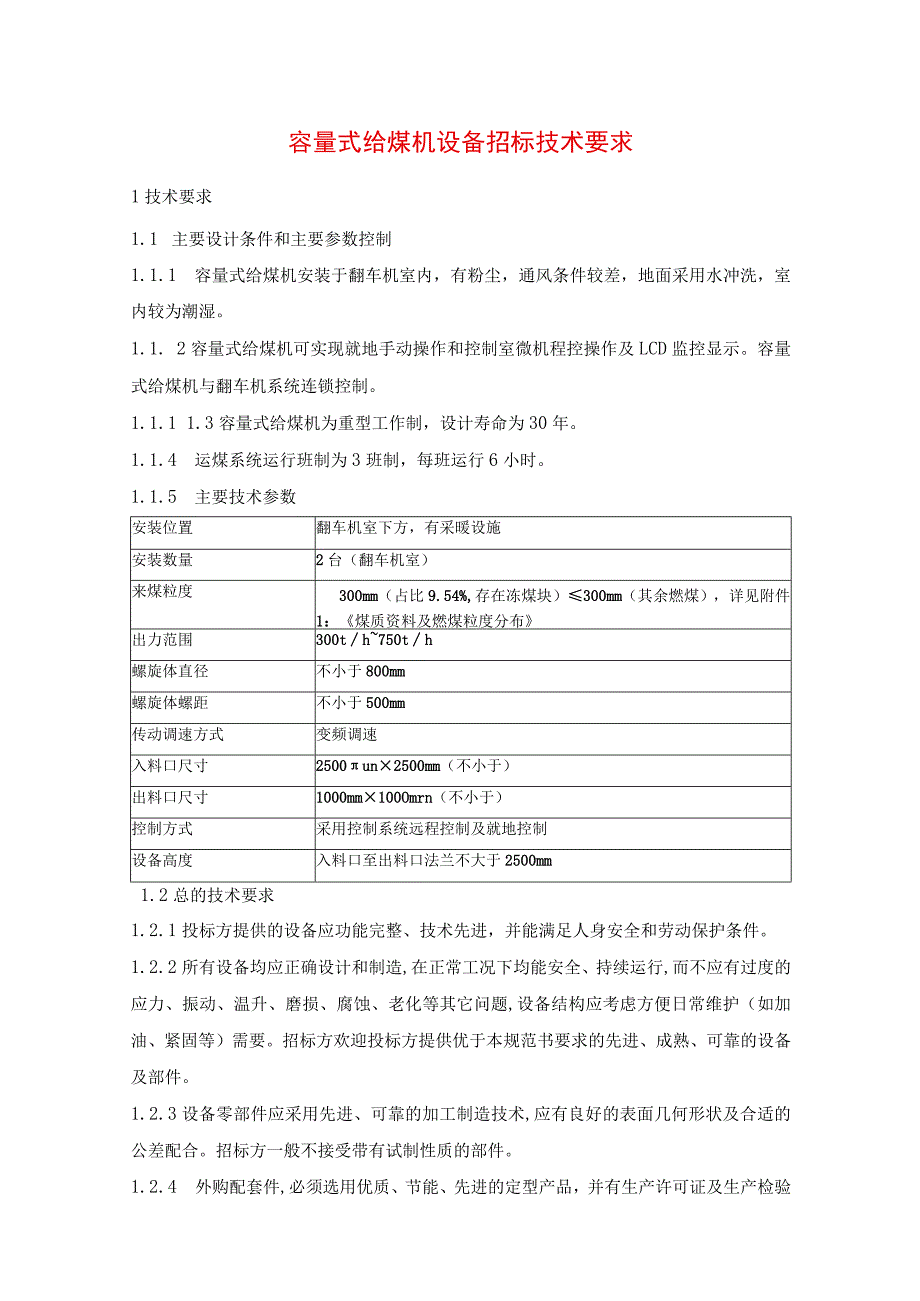

1、容量式给煤机设备招标技术要求1技术要求1.1 主要设计条件和主要参数控制1.1.1 容量式给煤机安装于翻车机室内，有粉尘，通风条件较差，地面采用水冲洗，室内较为潮湿。1.1. 2容量式给煤机可实现就地手动操作和控制室微机程控操作及LCD监控显示。容量式给煤机与翻车机系统连锁控制。1.1.1 1.3容量式给煤机为重型工作制，设计寿命为30年。1.1.4 运煤系统运行班制为3班制，每班运行6小时。1.1.5 主要技术参数安装位置翻车机室下方，有采暖设施安装数量2台（翻车机室）来煤粒度300mm（占比9.54%,存在冻煤块）300mm（其余燃煤），详见附件1：煤质资料及燃煤粒度分布出力范围300th
2、750th螺旋体直径不小于800mm螺旋体螺距不小于500mm传动调速方式变频调速入料口尺寸2500un2500mm（不小于）出料口尺寸1000mm100Omrn（不小于）控制方式采用控制系统远程控制及就地控制设备高度入料口至出料口法兰不大于2500mm1.2总的技术要求1.2.1投标方提供的设备应功能完整、技术先进，并能满足人身安全和劳动保护条件。1.2.2所有设备均应正确设计和制造,在正常工况下均能安全、持续运行,而不应有过度的应力、振动、温升、磨损、腐蚀、老化等其它问题,设备结构应考虑方便日常维护（如加油、紧固等）需要。招标方欢迎投标方提供优于本规范书要求的先进、成熟、可靠的设备及部件。

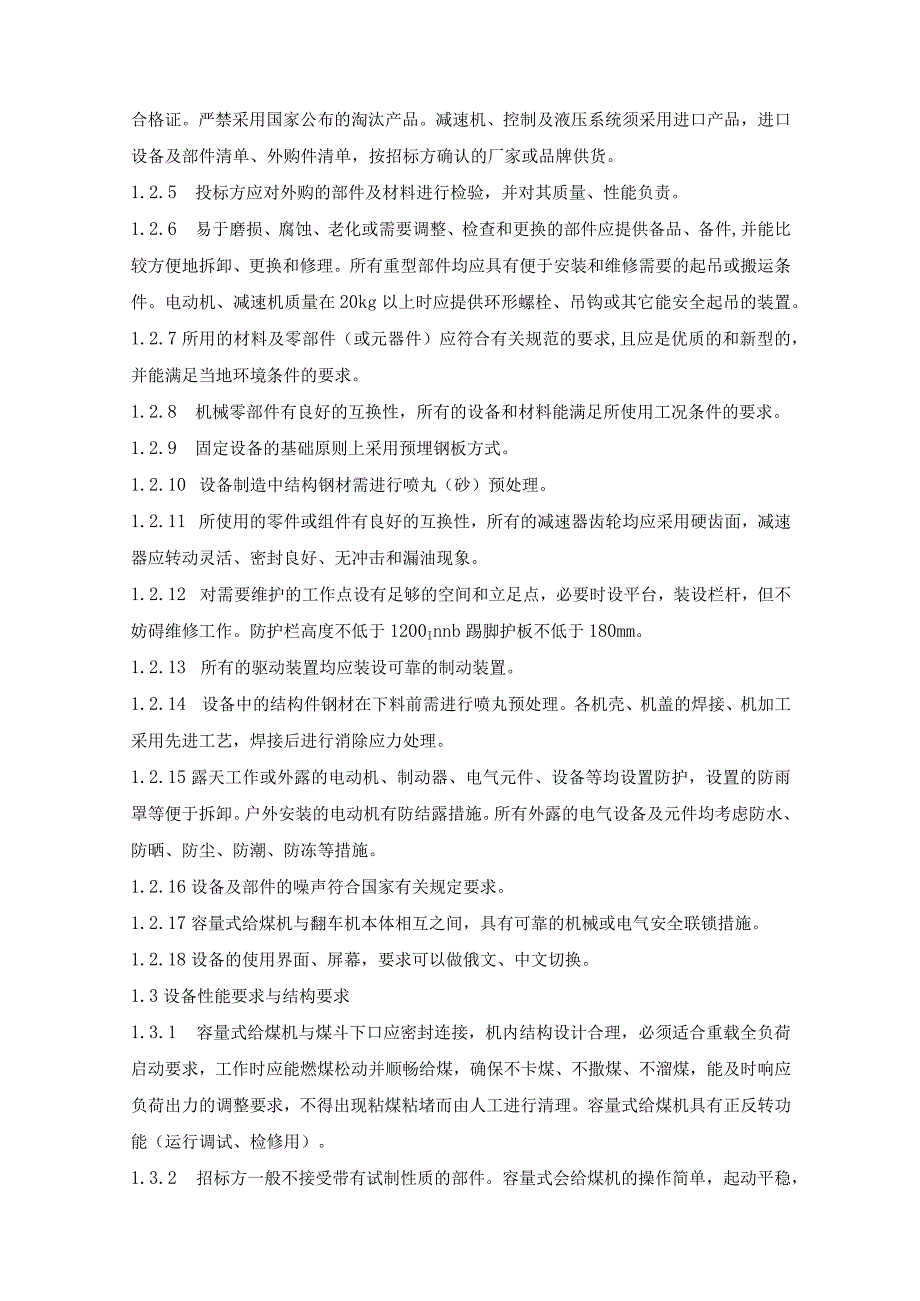

3、1.2.3设备零部件应采用先进、可靠的加工制造技术,应有良好的表面几何形状及合适的公差配合。招标方一般不接受带有试制性质的部件。1.2.4 外购配套件,必须选用优质、节能、先进的定型产品，并有生产许可证及生产检验合格证。严禁采用国家公布的淘汰产品。减速机、控制及液压系统须采用进口产品，进口设备及部件清单、外购件清单，按招标方确认的厂家或品牌供货。1.2.5 投标方应对外购的部件及材料进行检验，并对其质量、性能负责。1.2.6 易于磨损、腐蚀、老化或需要调整、检查和更换的部件应提供备品、备件,并能比较方便地拆卸、更换和修理。所有重型部件均应具有便于安装和维修需要的起吊或搬运条件。电动机、减速机质
4、量在20kg以上时应提供环形螺栓、吊钩或其它能安全起吊的装置。1.2.7所用的材料及零部件（或元器件）应符合有关规范的要求,且应是优质的和新型的，并能满足当地环境条件的要求。1.2.8 机械零部件有良好的互换性，所有的设备和材料能满足所使用工况条件的要求。1.2.9 固定设备的基础原则上采用预埋钢板方式。1.2.10 设备制造中结构钢材需进行喷丸（砂）预处理。1.2.11 所使用的零件或组件有良好的互换性，所有的减速器齿轮均应采用硬齿面，减速器应转动灵活、密封良好、无冲击和漏油现象。1.2.12 对需要维护的工作点设有足够的空间和立足点，必要时设平台，装设栏杆，但不妨碍维修工作。防护栏高度不低
5、于1200Innb踢脚护板不低于180mm。1.2.13 所有的驱动装置均应装设可靠的制动装置。1.2.14 设备中的结构件钢材在下料前需进行喷丸预处理。各机壳、机盖的焊接、机加工采用先进工艺，焊接后进行消除应力处理。1.2.15露天工作或外露的电动机、制动器、电气元件、设备等均设置防护，设置的防雨罩等便于拆卸。户外安装的电动机有防结露措施。所有外露的电气设备及元件均考虑防水、防晒、防尘、防潮、防冻等措施。1.2.16设备及部件的噪声符合国家有关规定要求。1.2.17容量式给煤机与翻车机本体相互之间，具有可靠的机械或电气安全联锁措施。1.2.18设备的使用界面、屏幕，要求可以做俄文、中文切换。

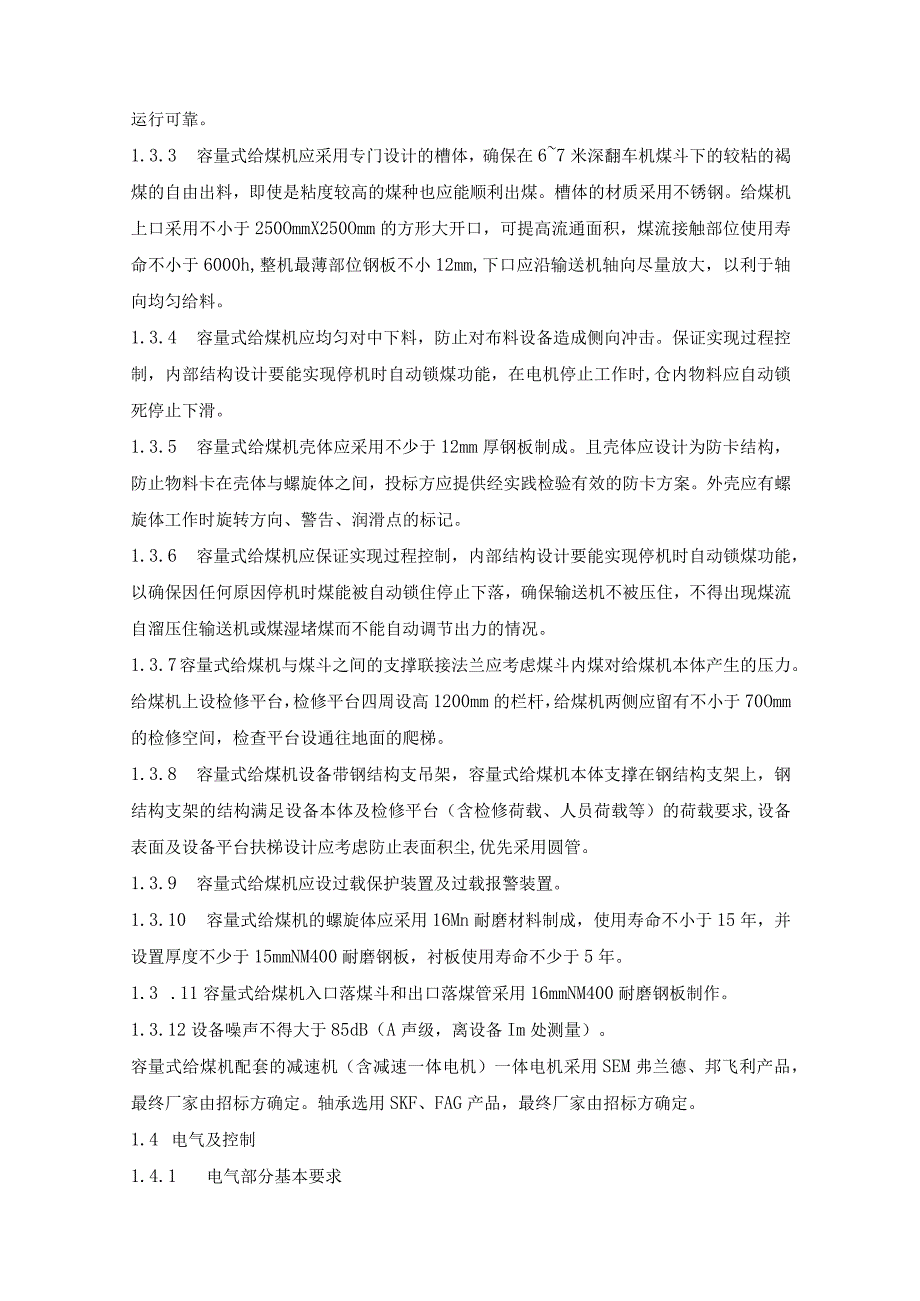

6、1.3设备性能要求与结构要求1.3.1 容量式给煤机与煤斗下口应密封连接，机内结构设计合理，必须适合重载全负荷启动要求，工作时应能燃煤松动并顺畅给煤，确保不卡煤、不撒煤、不溜煤，能及时响应负荷出力的调整要求，不得出现粘煤粘堵而由人工进行清理。容量式给煤机具有正反转功能（运行调试、检修用）。1.3.2 招标方一般不接受带有试制性质的部件。容量式会给煤机的操作简单，起动平稳，运行可靠。1.3.3 容量式给煤机应采用专门设计的槽体，确保在67米深翻车机煤斗下的较粘的褐煤的自由出料，即使是粘度较高的煤种也应能顺利出煤。槽体的材质采用不锈钢。给煤机上口采用不小于250OmmX250Omm的方形大开口，可
7、提高流通面积，煤流接触部位使用寿命不小于6000h,整机最薄部位钢板不小12mm,下口应沿输送机轴向尽量放大，以利于轴向均匀给料。1.3.4 容量式给煤机应均匀对中下料，防止对布料设备造成侧向冲击。保证实现过程控制，内部结构设计要能实现停机时自动锁煤功能，在电机停止工作时,仓内物料应自动锁死停止下滑。1.3.5 容量式给煤机壳体应采用不少于12mm厚钢板制成。且壳体应设计为防卡结构，防止物料卡在壳体与螺旋体之间，投标方应提供经实践检验有效的防卡方案。外壳应有螺旋体工作时旋转方向、警告、润滑点的标记。1.3.6 容量式给煤机应保证实现过程控制，内部结构设计要能实现停机时自动锁煤功能，以确保因任何
8、原因停机时煤能被自动锁住停止下落，确保输送机不被压住，不得出现煤流自溜压住输送机或煤湿堵煤而不能自动调节出力的情况。1.3.7容量式给煤机与煤斗之间的支撑联接法兰应考虑煤斗内煤对给煤机本体产生的压力。给煤机上设检修平台，检修平台四周设高1200mm的栏杆，给煤机两侧应留有不小于70Omm的检修空间，检查平台设通往地面的爬梯。1.3.8 容量式给煤机设备带钢结构支吊架，容量式给煤机本体支撑在钢结构支架上，钢结构支架的结构满足设备本体及检修平台（含检修荷载、人员荷载等）的荷载要求,设备表面及设备平台扶梯设计应考虑防止表面积尘,优先采用圆管。1.3.9 容量式给煤机应设过载保护装置及过载报警装置。1
9、.3.10 容量式给煤机的螺旋体应采用16Mn耐磨材料制成，使用寿命不小于15年，并设置厚度不少于15mmNM400耐磨钢板，衬板使用寿命不少于5年。1.3 .11容量式给煤机入口落煤斗和出口落煤管采用16mmNM400耐磨钢板制作。1.3.12设备噪声不得大于85dB（A声级，离设备Im处测量）。容量式给煤机配套的减速机（含减速一体电机）一体电机采用SEM弗兰德、邦飞利产品，最终厂家由招标方确定。轴承选用SKF、FAG产品，最终厂家由招标方确定。1.4 电气及控制1.4.1 电气部分基本要求1） 额定容量20OkW以下的电动机额定电压应为400V,额定容量20OkW及以上的电动机额定电压应为
10、6.3kV,电源频率50HzO2） 在现场和规定的环境中完全符合规范地运行条件下，电动机的设计应能保证其使用寿命不低于30年。3） 电动机能效等级不低于2级与IE2级。4） 电机分包厂商为品牌厂家。轴承采用原装进口产品（提供产品合格证和相关进口证明文件）。最终电动机分包厂商的选择应经需方确认。品牌最终以商务文件为准。5） 投标方如提供动力控制箱，必需在投标文件中的显要位置加以明确说明并提供动力控制箱接线附图。6） 投标方需将所供设备按附表1负荷（电动机）资料表填写完整。7） 需完全满足乌兹别克斯坦业主方提出的技术要求。8） 对于有变频驱动的低压设备，要求成套电缆选用变频专用电缆与电机选用变频专
11、用电机。品牌最终以商务文件为准。9） 所有仪表、PLC、DCS等的指示装置、显示图形和文本信息的界面应使用俄语，并能实现俄文、中文切换或俄文、英文切换。1.4.2 电动机技术性能要求1.4.2.1电动机的设计应符合本技术规范书和被驱动设备制造厂商提出的特定使用要求。当运行在设计条件下时，电动机铭牌出力应不小于被驱动设备所需功率的Ln.15（泵类）、L05l.l（风机）。1.4.2.2电动机应为异步电动机。电动机应能在电源电压变化为额定电压的10%内，或频率变化为额定频率的5%内，或电压和频率同时改变，但变化之和的绝对值在10%内时连续满载运行。1.4.2.3电动机应为直接起动式，能按被驱动设备
12、的转速一转矩曲线所示的载荷进行成功的起动。电动机应在80%额定电压时能够正常启动，应在65%额定电压时能够自启动（电动机失压时间不超过1秒时）。当电动机的端电压降低到额定电压的55%时，电动机应能实现自动起动。1.4.2.4电动机的起动电流，应达到与满足其应用要求的良好性能与经济设计一致的最低电流值。除非得到招标方的书面认可，否则，在额定电压条件下，电动机的最大起动电流不得超过其额定电流的6倍。1.4.2.5电动机在冷态下起动应不少于2次，每次的起动循环周期不大于5分钟；热态起动应不少于1次。冷态起动不少于2次。如果起动时间不超过23秒，电动机应能够多次起动。（JB/T-6226-2005内容
13、“热态1次，冷态2次”）1.4.2.6电动机应具有F级绝缘，但其温升不得超过B级绝缘规定的温升值。绝缘应能承受周围环境的影响。电动机的连接导线与绕组的绝缘应具有相同的绝缘等级。1.4.2.7如果电动机采用真空开关进行供电，电动机应能承受规定的过电压要求。如果另外采取保护措施，投标方应以书面方式提出，并由招标方认可。1.4.2.8电动机的结构应能耐受标准规定的正反转的超速值，而不造成设备损坏。1.4.2.9电动机的振动幅度不应超过标准所规定的数值。1.4.2.10电动机的最高噪音水平应符合所列规范和标准的要求。距外壳1米远处，电动机的平均声压级不得大于85dB（A声级）。1.4.2.11电动机内
14、部接线与外部电缆进行连接的连接器应由投标方负责提供。1.4.2.12现场环境完全符合规范运行条件下，电动机设计应保证其使用寿命不低于30年。1.4.3电动机设计与结构要求1. 4.3.1外壳的通风与保护1) 电动机应采用鼠笼式式结构，其外壳防护等级交流电机外壳防护等级应为IP54或IP55(室内/室外)，水下电机IP68o接线盒的保护等级应等于电机或更高，除非另有规定。户外电动机应配备防风、防雨棚。电动机的设计应达到这类设备所需要的任何特殊转矩要求。2) 当通风要求设立隔栅时，其不仅应满足适用，且能够耐腐蚀(为和电动机机座及外壳的油漆部分同样的防腐处理)，隔栅应能方便的拆卸。3) 当电动机采用
15、全封闭水对空气冷却结构时，冷却器设计应能使所有管路易于定期清扫和插入，并应采用可拆卸水室和可单独清扫的管路。电动机外壳结构应保证在管道泄漏时，漏出水能避开一切电气元件，而直接流向电动机底部,从排放口无害地排出。冷却器的设计应保证在25%的管路堵塞情况下，电动机能正常运行。1. 4.3.2接地每台电动机应装设有电动机机座接地装置，两个接地装置位于电动机完全相反的两侧。对于立式电动机，一个接地装置位于电源电缆穿线盒的下方，另一个接地装置位于与第一个接地装置相差180度的位置。电动机接线盒内应有PE电缆接线端子。2. 4.3.3轴承和轴承盖1) 电动机和轴承的结构应能排除尘垢和水分的侵入，并防止润滑剂到达电动机绕组。2) 在可以满足规定要求时，卧式电动机可装有套筒式轴承，立式电动机应装备带护罩的推力式轴承。套筒式轴承应有接近气隙的简便方法，气隙的尺寸应适当。3) 除了压力润滑油以外，套筒式轴承应为油环式套筒轴承。装有套筒式轴承的电动机应具有容易拆卸的轴承、轴承箱、端罩或底座。制造轴承的巴氏合金应符合相关标准。油环应为单片固定结构。应提供用于检查油环的装置。4) 油位观察仪均应带有标志，以显示电动机在停用状态和运行状态的正确油位。如果两种状态下的油位之差是明显的，应提供检查正常轴承滑油流动的方法。5) 当采用压力油润滑的卧式电动机时，电动机轴承应为套筒式，压力油来自
