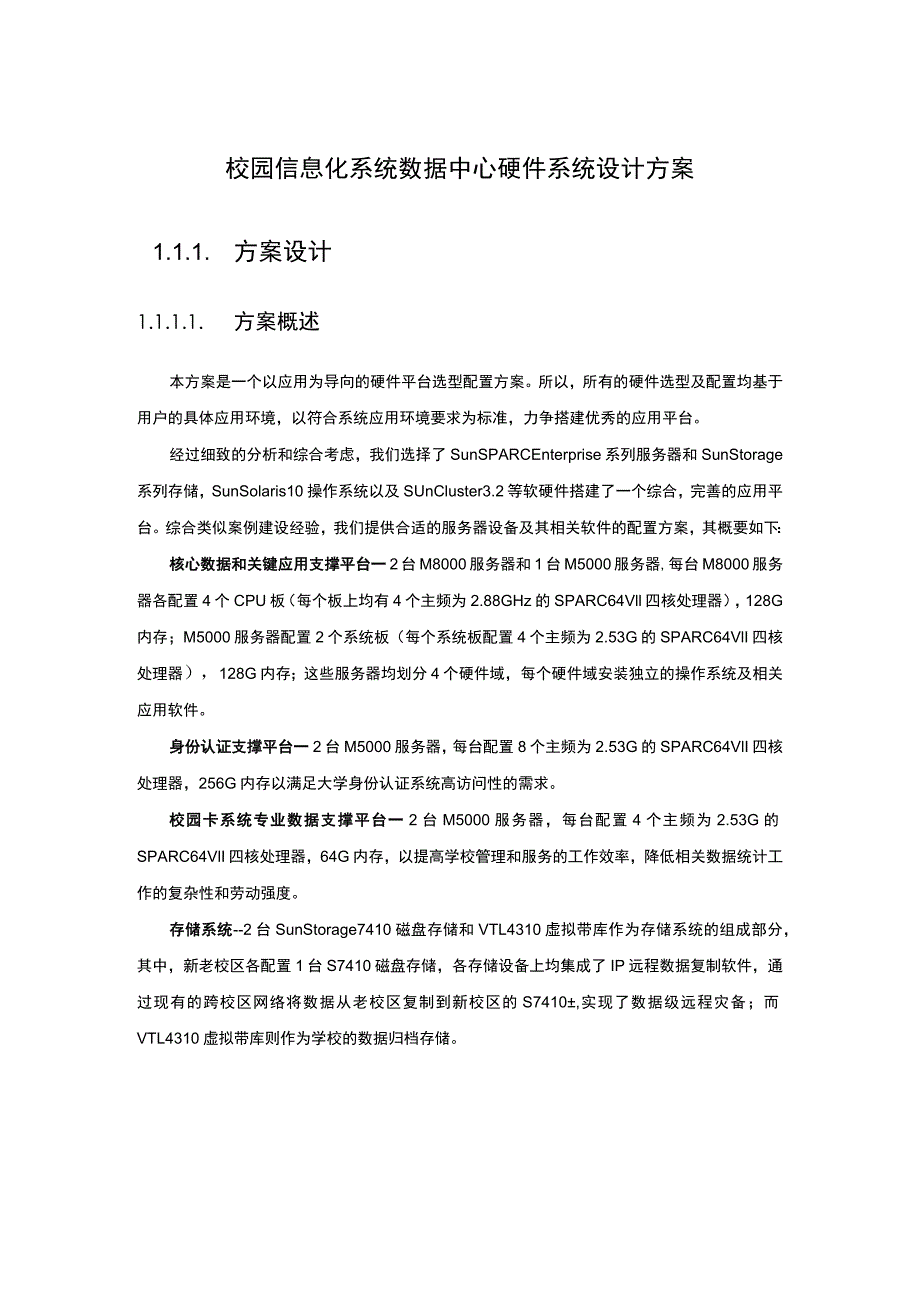

1、校园信息化系统数据中心硬件系统设计方案1.1.1. 方案设计1.1.1.1. 方案概述本方案是一个以应用为导向的硬件平台选型配置方案。所以，所有的硬件选型及配置均基于用户的具体应用环境，以符合系统应用环境要求为标准，力争搭建优秀的应用平台。经过细致的分析和综合考虑，我们选择了SunSPARCEnterprise系列服务器和SunStorage系列存储，SunSolaris10操作系统以及SUnCluster3.2等软硬件搭建了一个综合，完善的应用平台。综合类似案例建设经验，我们提供合适的服务器设备及其相关软件的配置方案，其概要如下：核心数据和关键应用支撑平台一2台M8000服务器和1台M500
2、0服务器,每台M8000服务器各配置4个CPU板（每个板上均有4个主频为2.88GHz的SPARC64Vll四核处理器），128G内存；M5000服务器配置2个系统板（每个系统板配置4个主频为2.53G的SPARC64VlI四核处理器），128G内存；这些服务器均划分4个硬件域，每个硬件域安装独立的操作系统及相关应用软件。身份认证支撑平台一2台M5000服务器，每台配置8个主频为2.53G的SPARC64VlI四核处理器，256G内存以满足大学身份认证系统高访问性的需求。校园卡系统专业数据支撑平台一2台M5000服务器，每台配置4个主频为2.53G的SPARC64VlI四核处理器，64G内存，

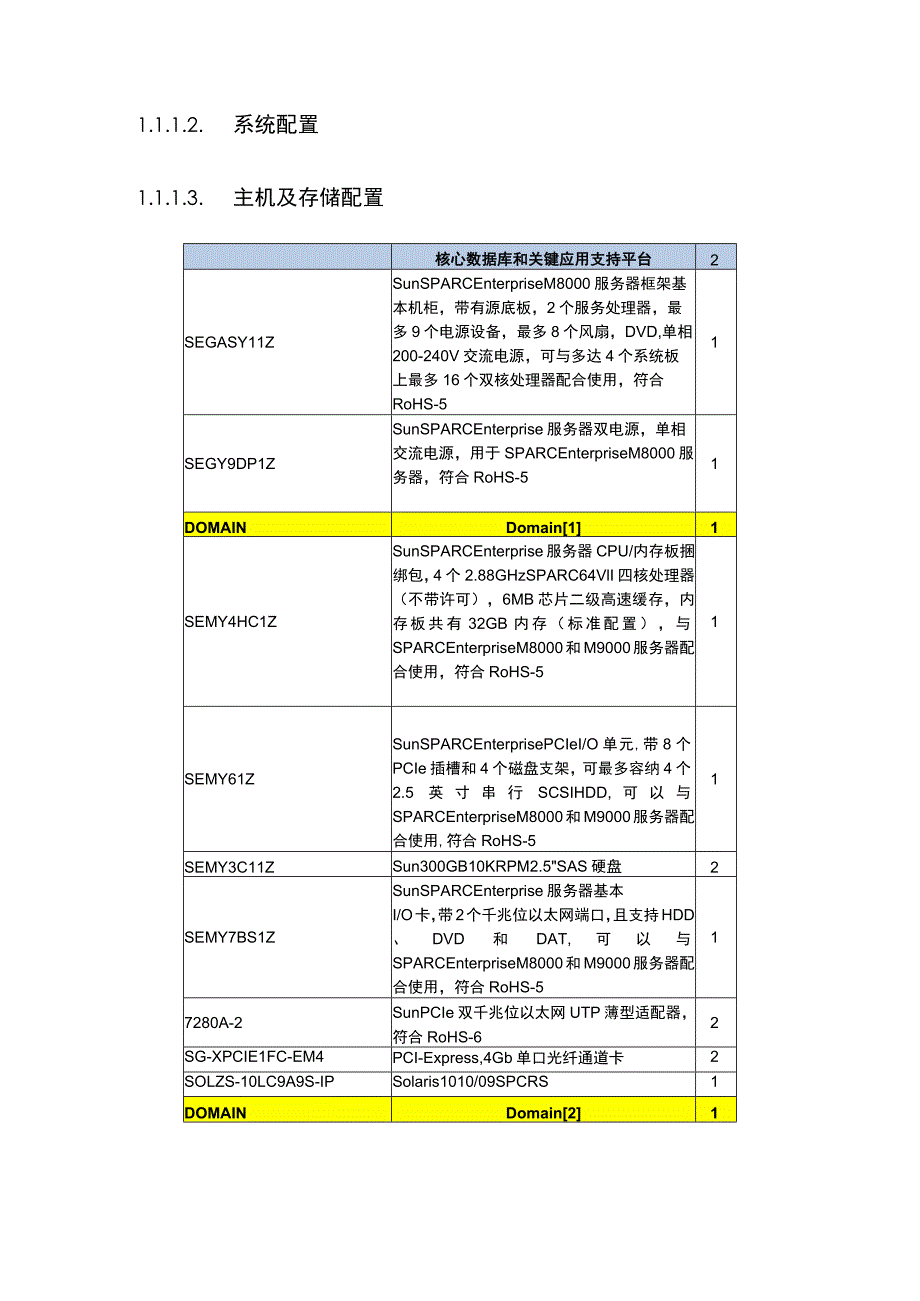

3、以提高学校管理和服务的工作效率，降低相关数据统计工作的复杂性和劳动强度。存储系统-2台SunStorage7410磁盘存储和VTL4310虚拟带库作为存储系统的组成部分，其中，新老校区各配置1台S7410磁盘存储，各存储设备上均集成了IP远程数据复制软件，通过现有的跨校区网络将数据从老校区复制到新校区的S7410,实现了数据级远程灾备；而VTL4310虚拟带库则作为学校的数据归档存储。1.1.1.2. 系统配置1.1.1.3. 主机及存储配置核心数据库和关键应用支持平台2SEGASY11ZSunSPARCEnterpriseM8000服务器框架基本机柜，带有源底板，2个服务处理器，最多9个电源
4、设备，最多8个风扇，DVD,单相200-240V交流电源，可与多达4个系统板上最多16个双核处理器配合使用，符合RoHS-51SEGY9DP1ZSunSPARCEnterprise服务器双电源，单相交流电源，用于SPARCEnterpriseM8000服务器，符合RoHS-51DOMAINDomain11SEMY4HC1ZSunSPARCEnterprise服务器CPU/内存板捆绑包，4个2.88GHzSPARC64VlI四核处理器（不带许可），6MB芯片二级高速缓存，内存板共有32GB内存（标准配置），与SPARCEnterpriseM8000和M9000服务器配合使用，符合RoHS-51S
5、EMY61ZSunSPARCEnterprisePCIeI/O单元,带8个PCIe插槽和4个磁盘支架，可最多容纳4个2.5英寸串行SCSIHDD,可以与SPARCEnterpriseM8000和M9000服务器配合使用,符合RoHS-51SEMY3C11ZSun300GB10KRPM2.5SAS硬盘2SEMY7BS1ZSunSPARCEnterprise服务器基本I/O卡，带2个千兆位以太网端口，且支持HDD、DVD和DAT,可以与SPARCEnterpriseM8000和M9000服务器配合使用，符合RoHS-517280A-2SunPCIe双千兆位以太网UTP薄型适配器，符合RoHS-62

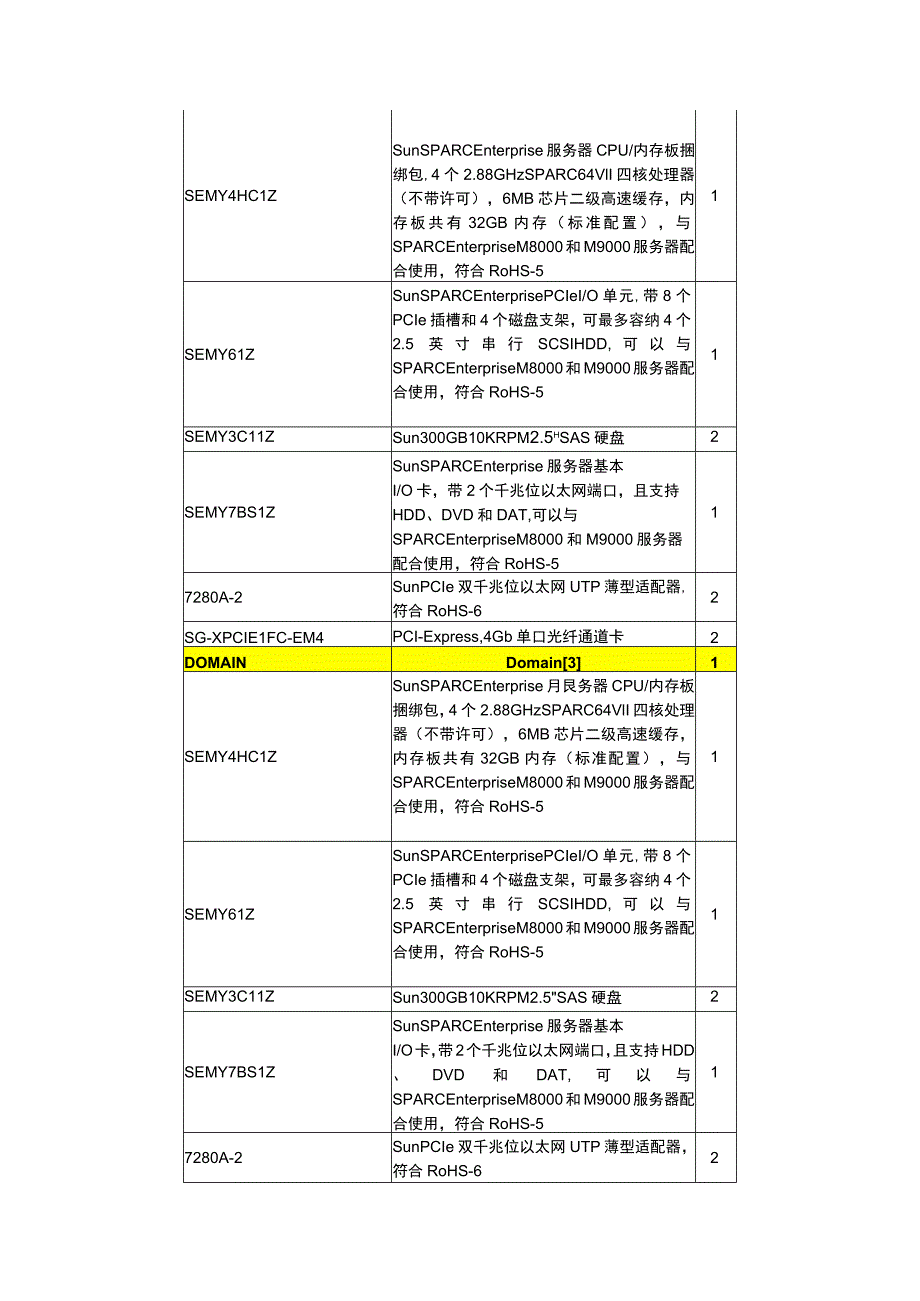

6、SG-XPCIE1FC-EM4PCI-Express,4Gb单口光纤通道卡2SOLZS-10LC9A9S-IPSolaris1010/09SPCRS1DOMAINDomain21SEMY4HC1ZSunSPARCEnterprise服务器CPU/内存板捆绑包,4个2.88GHzSPARC64VlI四核处理器（不带许可），6MB芯片二级高速缓存，内存板共有32GB内存（标准配置），与SPARCEnterpriseM8000和M9000服务器配合使用，符合RoHS-51SEMY61ZSunSPARCEnterprisePCIeI/O单元,带8个PCIe插槽和4个磁盘支架，可最多容纳4个2.5英寸串
7、行SCSIHDD,可以与SPARCEnterpriseM8000和M9000服务器配合使用，符合RoHS-51SEMY3C11ZSun300GB10KRPM2.5hSAS硬盘2SEMY7BS1ZSunSPARCEnterprise服务器基本I/O卡，带2个千兆位以太网端口，且支持HDD、DVD和DAT,可以与SPARCEnterpriseM8000和M9000服务器配合使用，符合RoHS-517280A-2SunPCIe双千兆位以太网UTP薄型适配器,符合RoHS-62SG-XPCIE1FC-EM4PCI-Express,4Gb单口光纤通道卡2DOMAINDomain31SEMY4HC1ZSu
8、nSPARCEnterprise月艮务器CPU/内存板捆绑包，4个2.88GHzSPARC64VlI四核处理器（不带许可），6MB芯片二级高速缓存，内存板共有32GB内存（标准配置），与SPARCEnterpriseM8000和M9000服务器配合使用，符合RoHS-51SEMY61ZSunSPARCEnterprisePCIeI/O单元,带8个PCIe插槽和4个磁盘支架，可最多容纳4个2.5英寸串行SCSIHDD,可以与SPARCEnterpriseM8000和M9000服务器配合使用，符合RoHS-51SEMY3C11ZSun300GB10KRPM2.5SAS硬盘2SEMY7BS1ZSun
9、SPARCEnterprise服务器基本I/O卡，带2个千兆位以太网端口，且支持HDD、DVD和DAT,可以与SPARCEnterpriseM8000和M9000服务器配合使用，符合RoHS-517280A-2SunPCIe双千兆位以太网UTP薄型适配器，符合RoHS-62SG-XPCIE1FC-EM4PCI-Express,4Gb单口光纤通道卡2DOMAINDomain41SEMY4HC1ZSunSPARCEnterprise月艮务器CPU/内存板捆绑包，4个2.88GHzSPARC64VlI四核处理器（不带许可），6MB芯片二级高速缓存，内存板共有32GB内存（标准配置），与SPARCEn
10、terpriseM8000和M9000服务器配合使用，符合RoHS-51SEMY61ZSunSPARCEnterprisePCIeI/O单元,带8个PCIe插槽和4个磁盘支架，可最多容纳4个2.5英寸串行SCSIHDD,可以与SPARCEnterpriseM8000和M9000服务器配合使用,符合RoHS-51SEMY3C11ZSun300GB10KRPM2.5SAS硬盘2SEMY7BS1ZSunSPARCEnterprise服务器基本I/O卡，带2个千兆位以太网端口，且支持HDD、DVD和DAT,可以与SPARCEnterpriseM8000和M9000服务器配合使用，符合RoHS-5172
11、80A-2SunPCIe双千兆位以太网UTP薄型适配器，符合RoHS-62SG-XPCIE1FC-EM4PCI-Express,4Gb单口光纤通道卡2SEMY9P41Z内置电源线6核心数据库和关键应用支撑平台1SEFASY11ZSunSPARCEnterpriseM5000月艮务器框架基本机柜1DOMAINDomain11SELY3E11ZSun300GB10KRPM2.5SAS硬盘2X4447A-ZSunx8PCI-E4以太网电口千兆网卡2DOMAINDomain21SG-XPCIE8SAS-E-ZSunStorageTekSASHBA卡1SELY1C1ZSunSPARCEnterprise
12、Sen/erCPU板，带2个2.53GHZSPARC64VllQuad-Core处理器，5.5MBOn-ChipL2缓存4SELY2B2ZSunSPARCEnterprise服务器内存模块,8个2GB单面DIMM,16GB总内存，适用于SPARCEnterpriseM4000和M5000服务器，符合RoHS-58SELX9P21Z电源线4SELY9TF1ZDAT磁带机槽位填充面板1SEFY61ZSunIO扩展单元1DOMAINDomain31SELY3E11ZSun300GB10KRPM2.5SAS硬盘2X4447A-ZSun8PCI-E4n以太网电口千兆网卡2DOMAINDomain41SG
13、-XPCIE8SAS-E-ZSunStorageTekSASHBA卡1TA4200R00A1ODISKSunStorageJ4200机架就绪型底盘，不含驱动器，2个冗余交流电源和2个冗余冷却风扇，单个SASI/O模块，1条.5米SAS电缆，符合RoHS-51XTA-4200-2RK-192U通用机架导轨套件，符合RoHS-51XTA-0.5M-SASSunStorage0.5米，mini,shielded,SAS线缆2X312E电源线2TA-4200-IOM1个双端口SASI/O模块和1条.5米互连电缆，用于SunStorageJ4200磁盘阵列，符合RoHS-51TA-SS1NJ-300G1
14、5K1个内置300GB15000rpmSAS磁盘驱动器，3.5英寸，带支架，符合RoHS-64X4447A-ZSunx8PCI-E4以太网电口千兆网卡4SG-XPCIE2FC-QF4SunStoragetekPCI-XEnterprise4Gb双口光纤通道卡8SENX8BE1ZSunExternalI/O扩展单元2SENX8TE1ZPCI-ExIO扩展模块2X312E电源线4SENX8LK2ZIO扩展连接卡4身份认证支撑平台2SEFASY11ZSEM5000ATO机箱,带4PSU,1DVD,IO1SELY3E11ZSE300GB10KRPM2.5SAS硬盘4SEFY61ZSE_M5000/M4000I/O单元1SELY1C1ZSECM:2SPARC64VII2.53处理器4SELX9P21Z电源线4SELY9F1ZSEM4/M5000内存填充面板4SELY9TF1ZSEM4M5000DAT填充面板1SELY2D1ZSE_MEM-EXP8*8GB内存单元4X4447A-ZSunx8PCI-E4以太网电口千兆网卡4校园卡系统专业数据支撑平台2SEFASY11ZSEM5000ATO机箱,带4PS,1DVD,IO1SELY3E11ZSE300GB10KRPM2.5SAS硬盘4SEFY61ZSE_M5000/M4000I/O单元1
