1、油浸自冷式变压器绝缘电阻的测量1 .兆欧表的选用及检查？答：兆欧表的选择和检查：主要考虑兆欧表的额定电压和测量范围是否与被测的电器设备绝缘等级相适应。选用250OV的兆欧表；(2)对兆欧表进行外观检查：外观应良好，外壳完整，玻璃无破损，摇把灵活，指针无卡阻，接线端子应齐全完好，表线应是单根软绝缘铜线且完好无损、其长度不应超过5米；(3)对兆欧表进行开路试验：分开两条线分开(L和E)处于绝缘状态,摇动兆欧表的手柄达120rmin表针指向无限大为好；(4)对兆欧表进行短路试验：摇动兆欧表手柄到120rmin,将两只表笔瞬间搭接一下，表针指向0(零)，说明兆欧表正常；(5)测试线绝缘应良好，禁止使用
2、双股麻花线或平行线。2 .对变压器绝缘电阻的要求是：答：绝缘电阻的名称：高对低及地：(一次绕组对二次绕组和外壳)高压绕组对低压绕组及外壳的绝缘电阻；低对高及地：（二次绕组对一次绕组和外壳）低压绕组对高压绕组及外壳的绝缘电阻；绝缘电阻合格值的标准是：Q）这次测得的绝缘电阻值与上次测得的数值换算到同一温度下相比较，这次数值比上次数值不得降低30%;（2）吸收比R60/R15（遥测中60秒与15秒时绝缘电阻的比值），在1030。C时应为1.3被及以上：（3）一次侧电压为IOkV的变压器,其绝缘电阻的最低合格值与温度有关。变压器绝缘电阻与测试时温度的关系温度C1020304050607080一次对二次

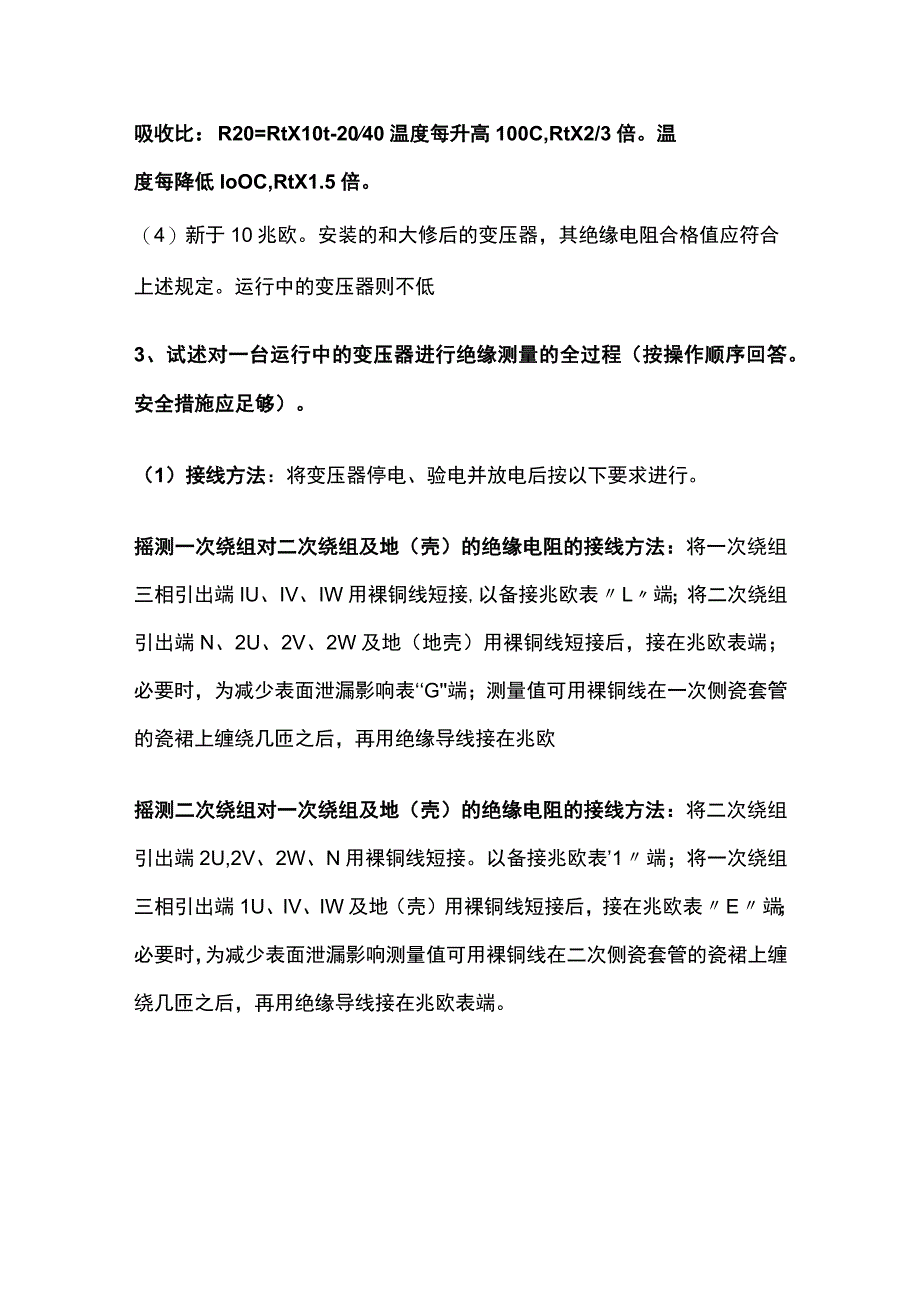

3、及地45030020013090604025二次对地MQ10最低值MQ600300150804324138良好值MQ90045022512064361912变压器绝缘电阻计算口诀：利用口诀计算出各温度下的绝缘电阻升十减半，减十翻倍，良好乘以一点五吸收比：R20=RtX10t-2040温度每升高100C,RtX2/3倍。温度每降低IoOC,RtX1.5倍。（4）新于10兆欧。安装的和大修后的变压器，其绝缘电阻合格值应符合上述规定。运行中的变压器则不低3、试述对一台运行中的变压器进行绝缘测量的全过程（按操作顺序回答。安全措施应足够）。（1）接线方法：将变压器停电、验电并放电后按以下要求进行。摇测一
4、次绕组对二次绕组及地（壳）的绝缘电阻的接线方法：将一次绕组三相引出端IU、IV、IW用裸铜线短接,以备接兆欧表L端；将二次绕组引出端N、2U、2V、2W及地（地壳）用裸铜线短接后，接在兆欧表端；必要时，为减少表面泄漏影响表G端；测量值可用裸铜线在一次侧瓷套管的瓷裙上缠绕几匝之后，再用绝缘导线接在兆欧摇测二次绕组对一次绕组及地（壳）的绝缘电阻的接线方法：将二次绕组引出端2U,2V、2W、N用裸铜线短接。以备接兆欧表1端；将一次绕组三相引出端1U、IV、IW及地（壳）用裸铜线短接后，接在兆欧表E端；必要时，为减少表面泄漏影响测量值可用裸铜线在二次侧瓷套管的瓷裙上缠绕几匝之后，再用绝缘导线接在兆欧表
5、端。（2）准备工作组织准备：1）要求签发工作票；2）填写操作票并经模拟板试操作准确无误；3）确定工作负责人和监护人；4）如须减轻负荷，应提前通知受影响的用户。物质准备：1）准备安全用具（绝缘杆、绝缘手套、临时接地线、绝缘靴、标示牌）；2）检查兆欧表（经检查良好），；3）其他用具及材料（临时用导线、扳子、电工工具等）；材料准备：按操作票步骤，将变压器推出运行，达到检修状态：1）停电2）验电3）放电4）挂临时接地线5）悬挂标示牌将被测变压器退出运行；并执行停电、验电、放电、装设临时接地线、挂标示牌等安全技术措施，两人操作，应带绝缘手套；操作步骤：1）拆除变压器一次和二次的母线或导线；2）将高、低压
6、瓷套管擦干净，正确检查兆欧表；3）按遥测项目要求正确（1）接线；4）两人操作，一人转动兆欧表手柄，另一人握住端的测试线绝缘部分，将兆欧表转至：120rmin,指针指向8；5）将L测试线触牢变压器引出端，在15s时读取一数（R15）,在60s时再读一数（R60）,记录摇测数据;6）待表针基本稳定后读取数值，先出撤L测线后再停摇兆欧表；7）摇测前后均要用放电棒将变压器绕组对地放电（变压器属于电感性负载）；8）记录变压器温度；9）摇测另一项目；10）摇测工作全部结束后，拆除相间短接线，恢复原状。（3）摇测中的安全注意事项如下:1）已运行的变压器，在摇测前，必须严格执行停电、验电、接地线等规定。还要将高、低压两侧的母线或导线拆除；2）必须由两人或两人以上来完成上述操作；3）摇测前后均应将被测线圈接地放电，清除残存电荷，确保安全。
