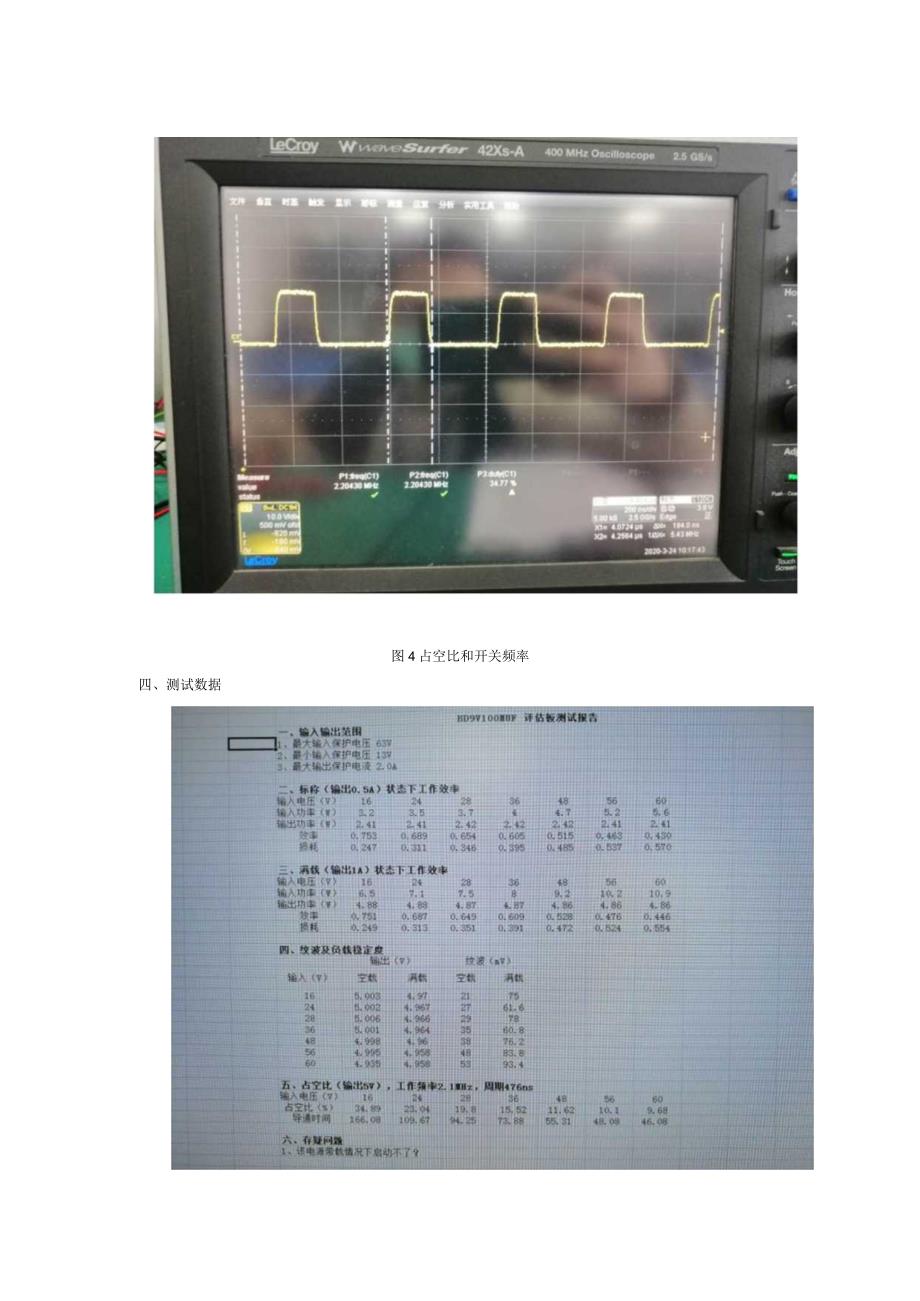

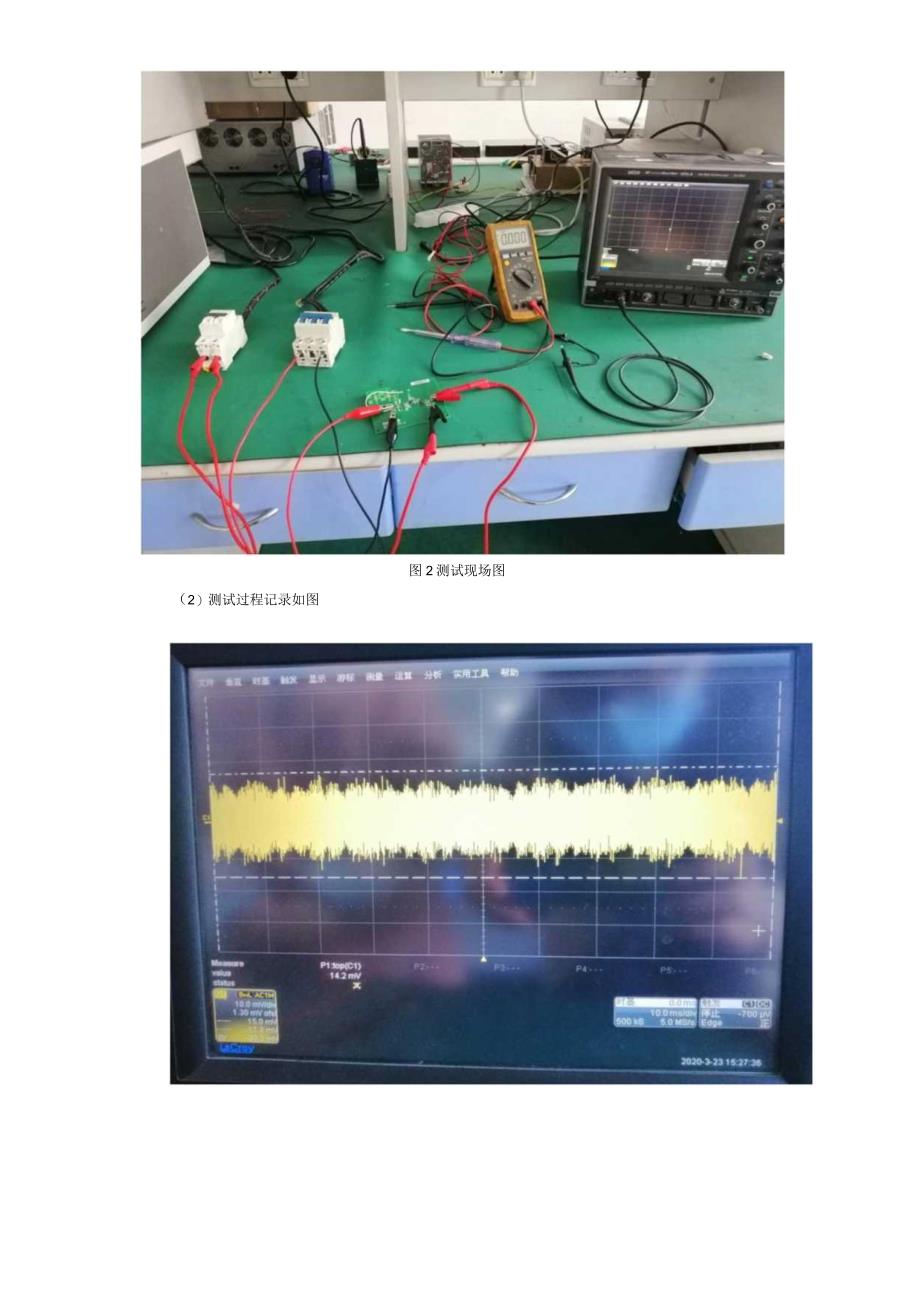

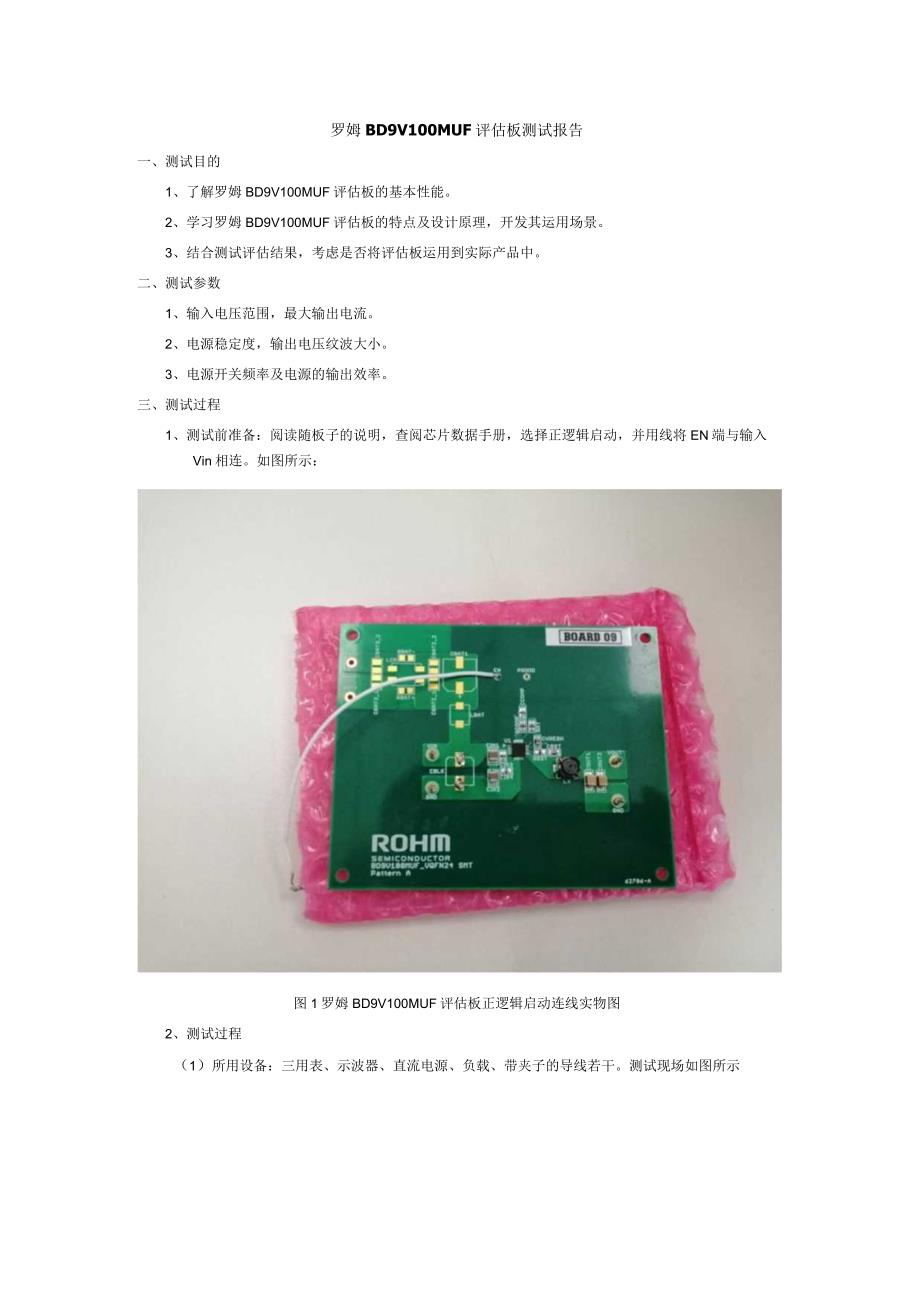

罗姆BD9V100MUF评估板测试报告一、测试目的1、了解罗姆BD9V100MUF评估板的基本性能。2、学习罗姆BD9V100MUF评估板的特点及设计原理，开发其运用场景。3、结合测试评估结果，考虑是否将评估板运用到实际产品中。二、测试参数1、输入电压范围，最大输出电流。2、电源稳定度，输出电压纹波大小。3、电源开关频率及电源的输出效率。三、测试过程1、测试前准备：阅读随板子的说明，查阅芯片数据手册，选择正逻辑启动，并用线将EN端与输入Vin相连。如图所示：图1罗姆BD9V100MUF评估板正逻辑启动连线实物图2、测试过程（1）所用设备：三用表、示波器、直流电源、负载、带夹子的导线若干。测试现场如图所示图2测试现场图（2）测试过程记录如图图4占空比和开关频率四、测试数据五、总结1、输入电压范围13V63V,最大输出电流2A。2、输出电压纹波空载时为30mV-60mV,满载时为60mV-90mV输出纹波较小。3、输出电压稳定度见图5,满载时50mV.4、输入电压一定时，输出电压越低，电源效率越低，具体数据见图5.六、测试中遇到的问题1、电源无法带载启动。
