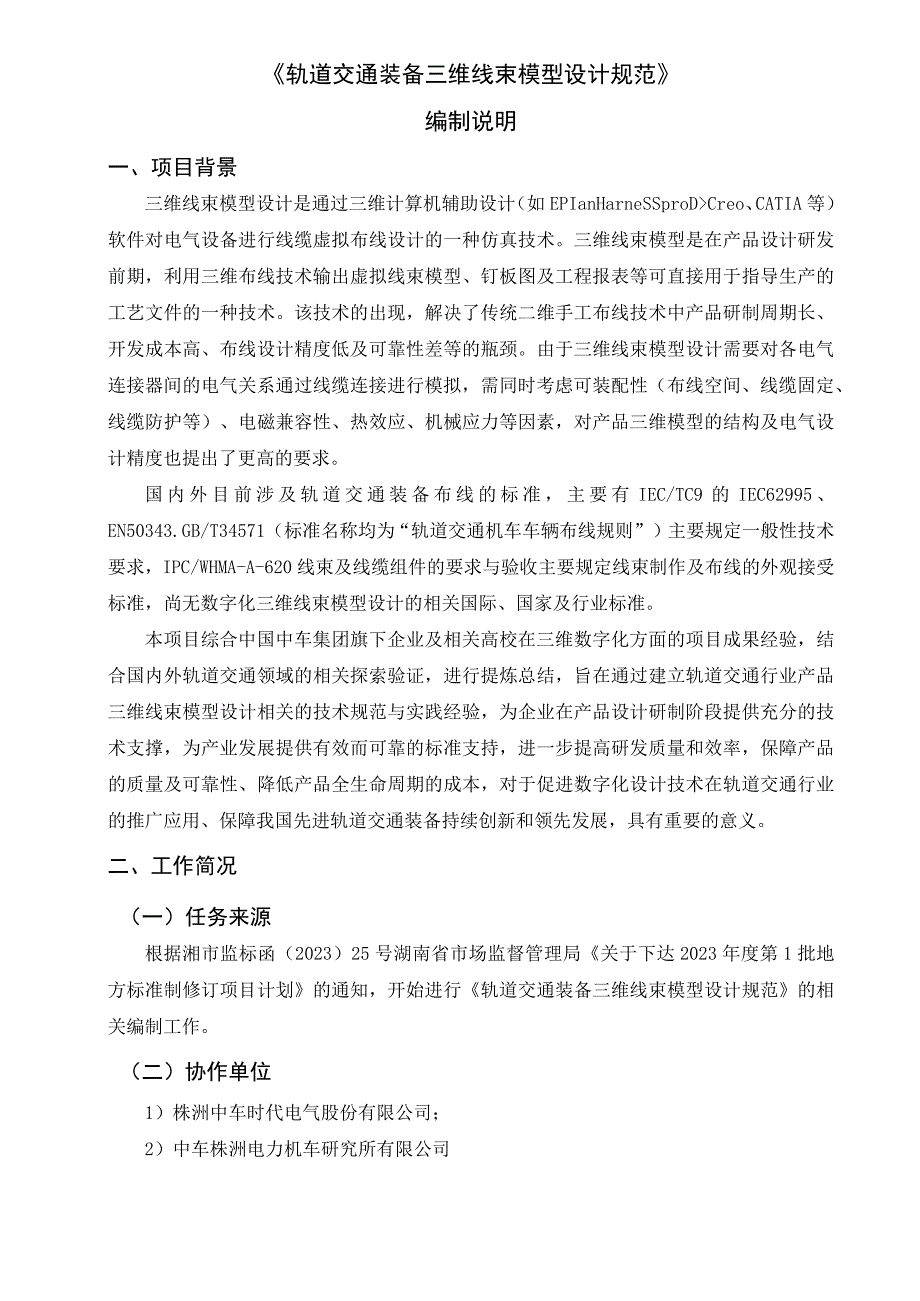

轨道交通装备 三维线束模型设计规范编制说明.docx_第1页
第1页 / 共3页

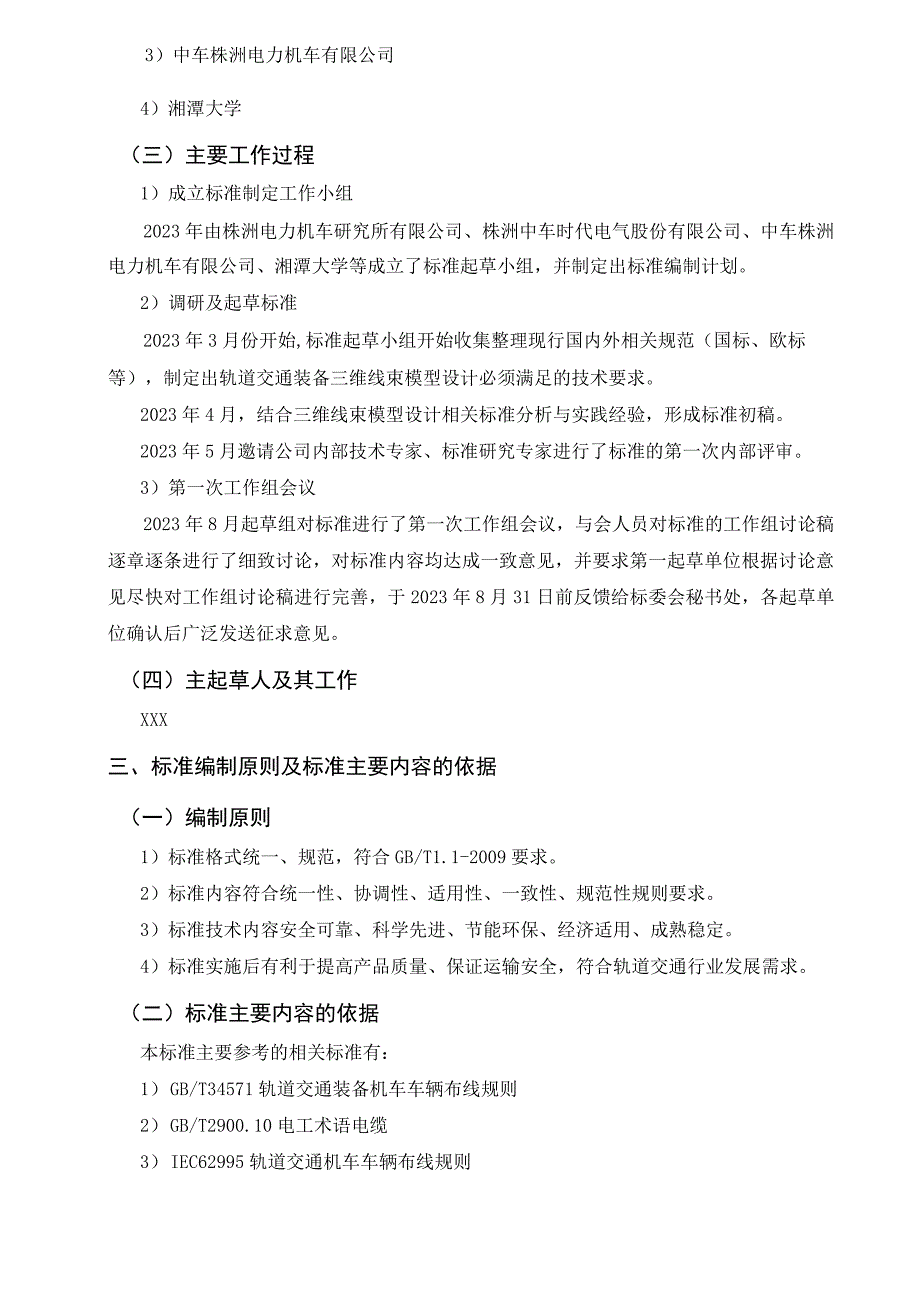

轨道交通装备 三维线束模型设计规范编制说明.docx_第2页
第2页 / 共3页

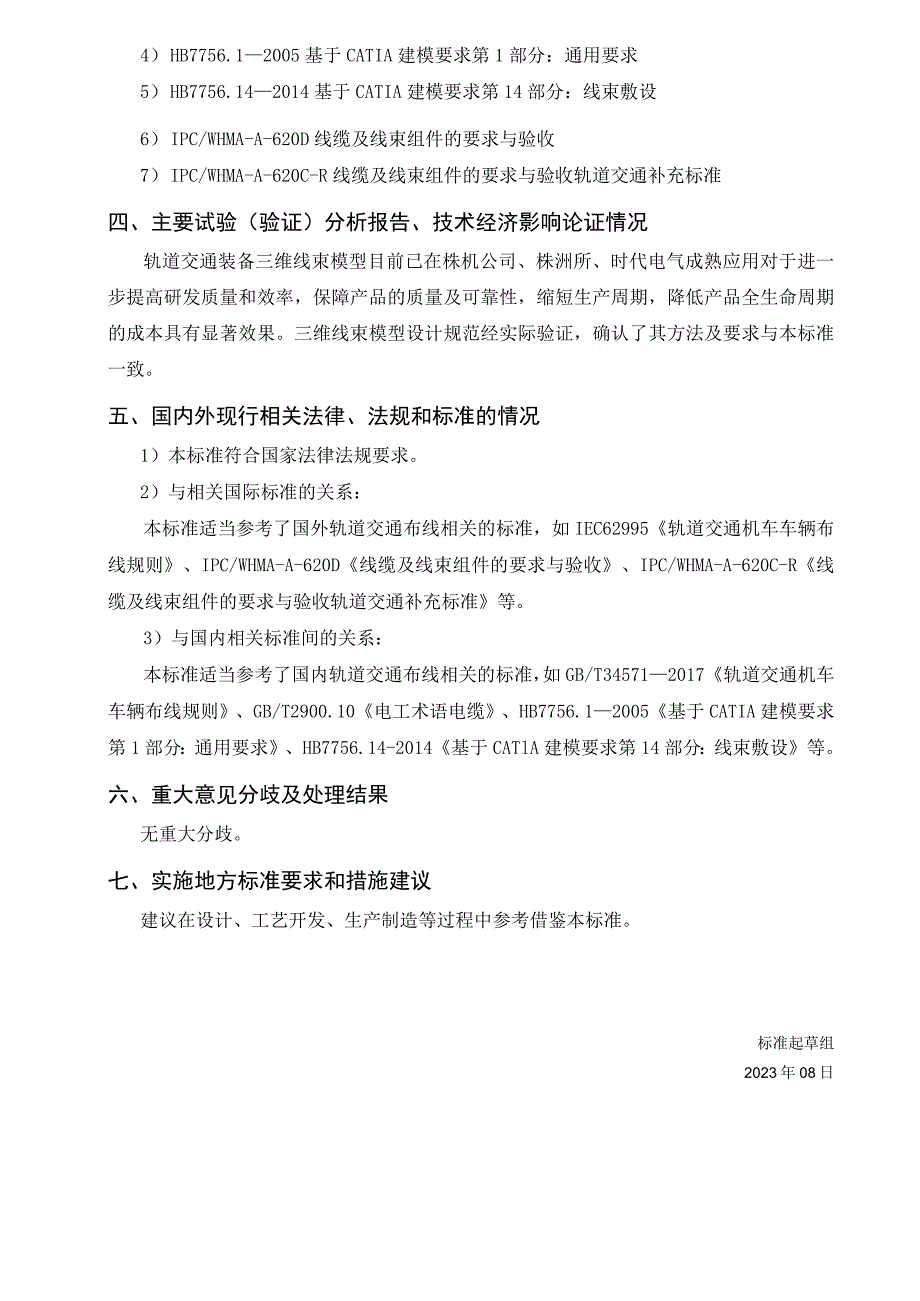

轨道交通装备 三维线束模型设计规范编制说明.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《轨道交通装备 三维线束模型设计规范编制说明.docx》由会员分享,可在线阅读,更多相关《轨道交通装备 三维线束模型设计规范编制说明.docx(3页珍藏版)》请在第壹文秘上搜索。

1、轨道交通装备三维线束模型设计规范编制说明一、项目背景三维线束模型设计是通过三维计算机辅助设计(如EPIanHarneSSproDCreo、CATIA等)软件对电气设备进行线缆虚拟布线设计的一种仿真技术。三维线束模型是在产品设计研发前期,利用三维布线技术输出虚拟线束模型、钉板图及工程报表等可直接用于指导生产的工艺文件的一种技术。该技术的出现,解决了传统二维手工布线技术中产品研制周期长、开发成本高、布线设计精度低及可靠性差等的瓶颈。由于三维线束模型设计需要对各电气连接器间的电气关系通过线缆连接进行模拟,需同时考虑可装配性(布线空间、线缆固定、线缆防护等)、电磁兼容性、热效应、机械应力等因素,对产品

2、三维模型的结构及电气设计精度也提出了更高的要求。国内外目前涉及轨道交通装备布线的标准,主要有IEC/TC9的IEC62995、EN50343.GB/T34571(标准名称均为“轨道交通机车车辆布线规则”)主要规定一般性技术要求,IPC/WHMA-A-620线束及线缆组件的要求与验收主要规定线束制作及布线的外观接受标准,尚无数字化三维线束模型设计的相关国际、国家及行业标准。本项目综合中国中车集团旗下企业及相关高校在三维数字化方面的项目成果经验,结合国内外轨道交通领域的相关探索验证,进行提炼总结,旨在通过建立轨道交通行业产品三维线束模型设计相关的技术规范与实践经验,为企业在产品设计研制阶段提供充分

3、的技术支撑,为产业发展提供有效而可靠的标准支持,进一步提高研发质量和效率,保障产品的质量及可靠性、降低产品全生命周期的成本,对于促进数字化设计技术在轨道交通行业的推广应用、保障我国先进轨道交通装备持续创新和领先发展,具有重要的意义。二、工作简况(一)任务来源根据湘市监标函(2023)25号湖南省市场监督管理局关于下达2023年度第1批地方标准制修订项目计划的通知,开始进行轨道交通装备三维线束模型设计规范的相关编制工作。(二)协作单位1)株洲中车时代电气股份有限公司;2)中车株洲电力机车研究所有限公司3)中车株洲电力机车有限公司4)湘潭大学(三)主要工作过程1)成立标准制定工作小组2023年由株

4、洲电力机车研究所有限公司、株洲中车时代电气股份有限公司、中车株洲电力机车有限公司、湘潭大学等成立了标准起草小组,并制定出标准编制计划。2)调研及起草标准2023年3月份开始,标准起草小组开始收集整理现行国内外相关规范(国标、欧标等),制定出轨道交通装备三维线束模型设计必须满足的技术要求。2023年4月,结合三维线束模型设计相关标准分析与实践经验,形成标准初稿。2023年5月邀请公司内部技术专家、标准研究专家进行了标准的第一次内部评审。3)第一次工作组会议2023年8月起草组对标准进行了第一次工作组会议,与会人员对标准的工作组讨论稿逐章逐条进行了细致讨论,对标准内容均达成一致意见,并要求第一起草

5、单位根据讨论意见尽快对工作组讨论稿进行完善,于2023年8月31日前反馈给标委会秘书处,各起草单位确认后广泛发送征求意见。(四)主起草人及其工作XXX三、标准编制原则及标准主要内容的依据(一)编制原则1)标准格式统一、规范,符合GB/T1.1-2009要求。2)标准内容符合统一性、协调性、适用性、一致性、规范性规则要求。3)标准技术内容安全可靠、科学先进、节能环保、经济适用、成熟稳定。4)标准实施后有利于提高产品质量、保证运输安全,符合轨道交通行业发展需求。(二)标准主要内容的依据本标准主要参考的相关标准有:1) GB/T34571轨道交通装备机车车辆布线规则2) GB/T2900.10电工术

6、语电缆3) IEC62995轨道交通机车车辆布线规则4) HB7756.12005基于CATIA建模要求第1部分:通用要求5) HB7756.142014基于CATIA建模要求第14部分:线束敷设6) IPC/WHMA-A-620D线缆及线束组件的要求与验收7) IPC/WHMA-A-620C-R线缆及线束组件的要求与验收轨道交通补充标准四、主要试验(验证)分析报告、技术经济影响论证情况轨道交通装备三维线束模型目前已在株机公司、株洲所、时代电气成熟应用对于进一步提高研发质量和效率,保障产品的质量及可靠性,缩短生产周期,降低产品全生命周期的成本具有显著效果。三维线束模型设计规范经实际验证,确认了

7、其方法及要求与本标准一致。五、国内外现行相关法律、法规和标准的情况1)本标准符合国家法律法规要求。2)与相关国际标准的关系:本标准适当参考了国外轨道交通布线相关的标准,如IEC62995轨道交通机车车辆布线规则、IPC/WHMA-A-620D线缆及线束组件的要求与验收、IPC/WHMA-A-620C-R线缆及线束组件的要求与验收轨道交通补充标准等。3)与国内相关标准间的关系:本标准适当参考了国内轨道交通布线相关的标准,如GB/T345712017轨道交通机车车辆布线规则、GB/T2900.10电工术语电缆、HB7756.12005基于CATIA建模要求第1部分:通用要求、HB7756.14-2014基于CATlA建模要求第14部分:线束敷设等。六、重大意见分歧及处理结果无重大分歧。七、实施地方标准要求和措施建议建议在设计、工艺开发、生产制造等过程中参考借鉴本标准。标准起草组2023年08日
