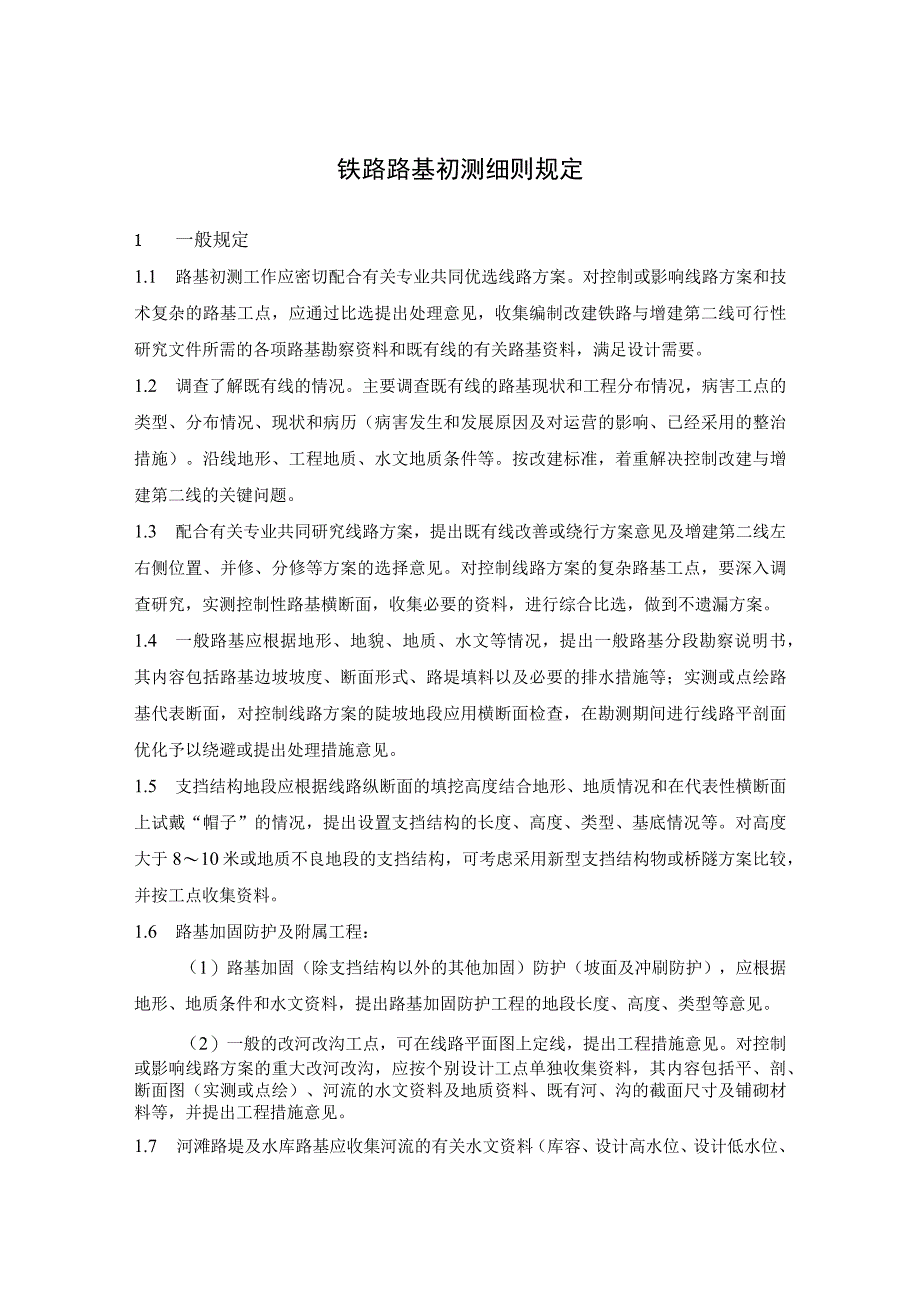

1、铁路路基初测细则规定1 一般规定1.1 路基初测工作应密切配合有关专业共同优选线路方案。对控制或影响线路方案和技术复杂的路基工点，应通过比选提出处理意见，收集编制改建铁路与增建第二线可行性研究文件所需的各项路基勘察资料和既有线的有关路基资料，满足设计需要。1.2 调查了解既有线的情况。主要调查既有线的路基现状和工程分布情况，病害工点的类型、分布情况、现状和病历（病害发生和发展原因及对运营的影响、已经采用的整治措施）。沿线地形、工程地质、水文地质条件等。按改建标准，着重解决控制改建与增建第二线的关键问题。1.3 配合有关专业共同研究线路方案，提出既有线改善或绕行方案意见及增建第二线左右侧位置、并
2、修、分修等方案的选择意见。对控制线路方案的复杂路基工点，要深入调查研究，实测控制性路基横断面，收集必要的资料，进行综合比选，做到不遗漏方案。1.4 一般路基应根据地形、地貌、地质、水文等情况，提出一般路基分段勘察说明书，其内容包括路基边坡坡度、断面形式、路堤填料以及必要的排水措施等；实测或点绘路基代表断面，对控制线路方案的陡坡地段应用横断面检查，在勘测期间进行线路平剖面优化予以绕避或提出处理措施意见。1.5 支挡结构地段应根据线路纵断面的填挖高度结合地形、地质情况和在代表性横断面上试戴“帽子”的情况，提出设置支挡结构的长度、高度、类型、基底情况等。对高度大于810米或地质不良地段的支挡结构，可
3、考虑采用新型支挡结构物或桥隧方案比较，并按工点收集资料。1.6 路基加固防护及附属工程：（1）路基加固（除支挡结构以外的其他加固）防护（坡面及冲刷防护），应根据地形、地质条件和水文资料，提出路基加固防护工程的地段长度、高度、类型等意见。（2）一般的改河改沟工点，可在线路平面图上定线，提出工程措施意见。对控制或影响线路方案的重大改河改沟，应按个别设计工点单独收集资料，其内容包括平、剖、断面图（实测或点绘）、河流的水文资料及地质资料、既有河、沟的截面尺寸及铺砌材料等，并提出工程措施意见。1.7 河滩路堤及水库路基应收集河流的有关水文资料（库容、设计高水位、设计低水位、波浪侵袭高）以及地下水壅升、水

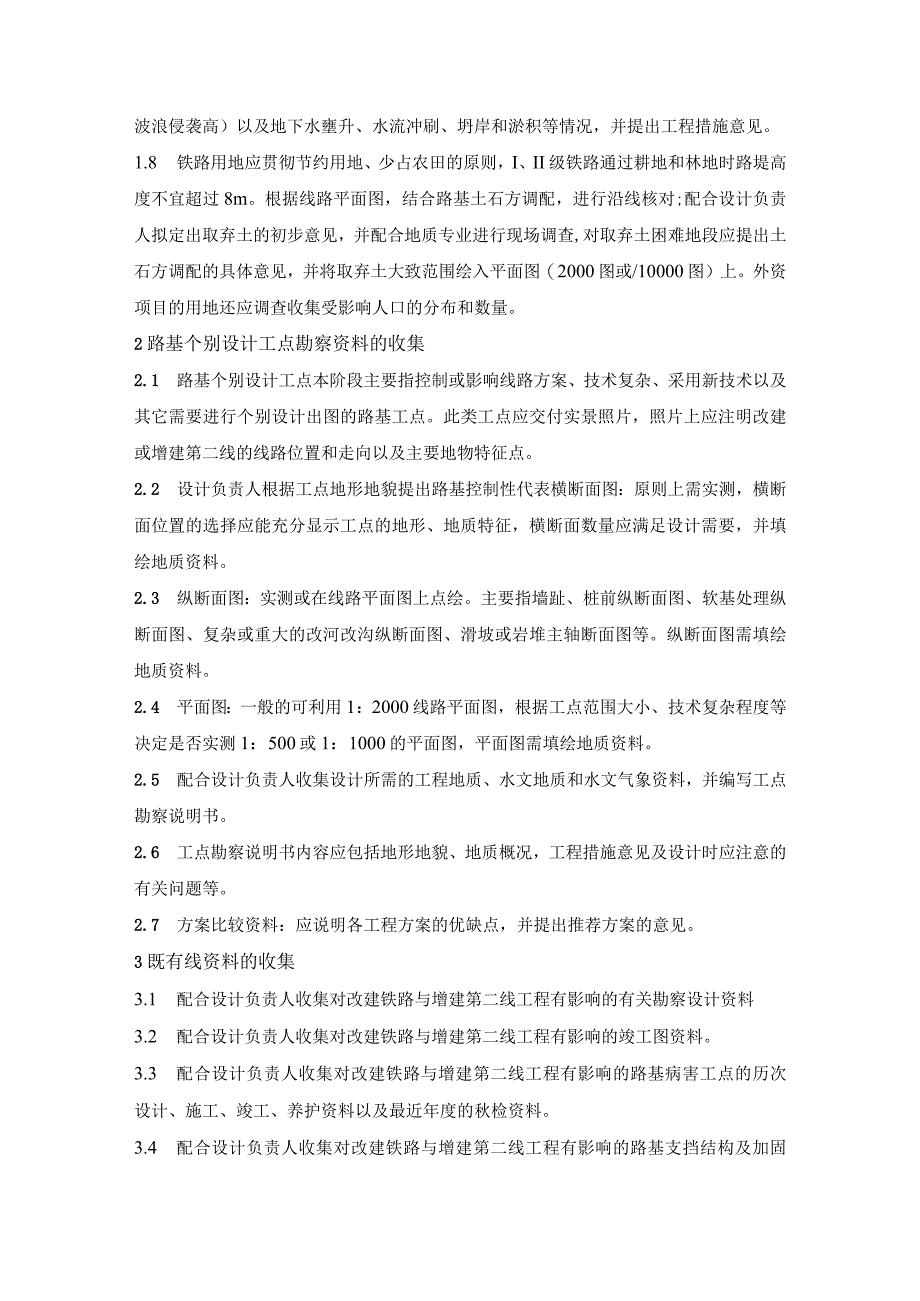

4、流冲刷、坍岸和淤积等情况，并提出工程措施意见。1.8 铁路用地应贯彻节约用地、少占农田的原则，I、II级铁路通过耕地和林地时路堤高度不宜超过8m。根据线路平面图，结合路基土石方调配，进行沿线核对;配合设计负责人拟定出取弃土的初步意见，并配合地质专业进行现场调查,对取弃土困难地段应提出土石方调配的具体意见，并将取弃土大致范围绘入平面图（2000图或/10000图）上。外资项目的用地还应调查收集受影响人口的分布和数量。2路基个别设计工点勘察资料的收集2.1 路基个别设计工点本阶段主要指控制或影响线路方案、技术复杂、采用新技术以及其它需要进行个别设计出图的路基工点。此类工点应交付实景照片，照片上应注
5、明改建或增建第二线的线路位置和走向以及主要地物特征点。2.2 设计负责人根据工点地形地貌提出路基控制性代表横断面图：原则上需实测，横断面位置的选择应能充分显示工点的地形、地质特征，横断面数量应满足设计需要，并填绘地质资料。2.3 纵断面图：实测或在线路平面图上点绘。主要指墙趾、桩前纵断面图、软基处理纵断面图、复杂或重大的改河改沟纵断面图、滑坡或岩堆主轴断面图等。纵断面图需填绘地质资料。2.4 平面图：一般的可利用1：2000线路平面图，根据工点范围大小、技术复杂程度等决定是否实测1：500或1：1000的平面图，平面图需填绘地质资料。2.5 配合设计负责人收集设计所需的工程地质、水文地质和水文
6、气象资料，并编写工点勘察说明书。2.6 工点勘察说明书内容应包括地形地貌、地质概况，工程措施意见及设计时应注意的有关问题等。2.7 方案比较资料：应说明各工程方案的优缺点，并提出推荐方案的意见。3既有线资料的收集3.1 配合设计负责人收集对改建铁路与增建第二线工程有影响的有关勘察设计资料3.2 配合设计负责人收集对改建铁路与增建第二线工程有影响的竣工图资料。3.3 配合设计负责人收集对改建铁路与增建第二线工程有影响的路基病害工点的历次设计、施工、竣工、养护资料以及最近年度的秋检资料。3.4 配合设计负责人收集对改建铁路与增建第二线工程有影响的路基支挡结构及加固防护工程台帐。3.5 配合设计负责

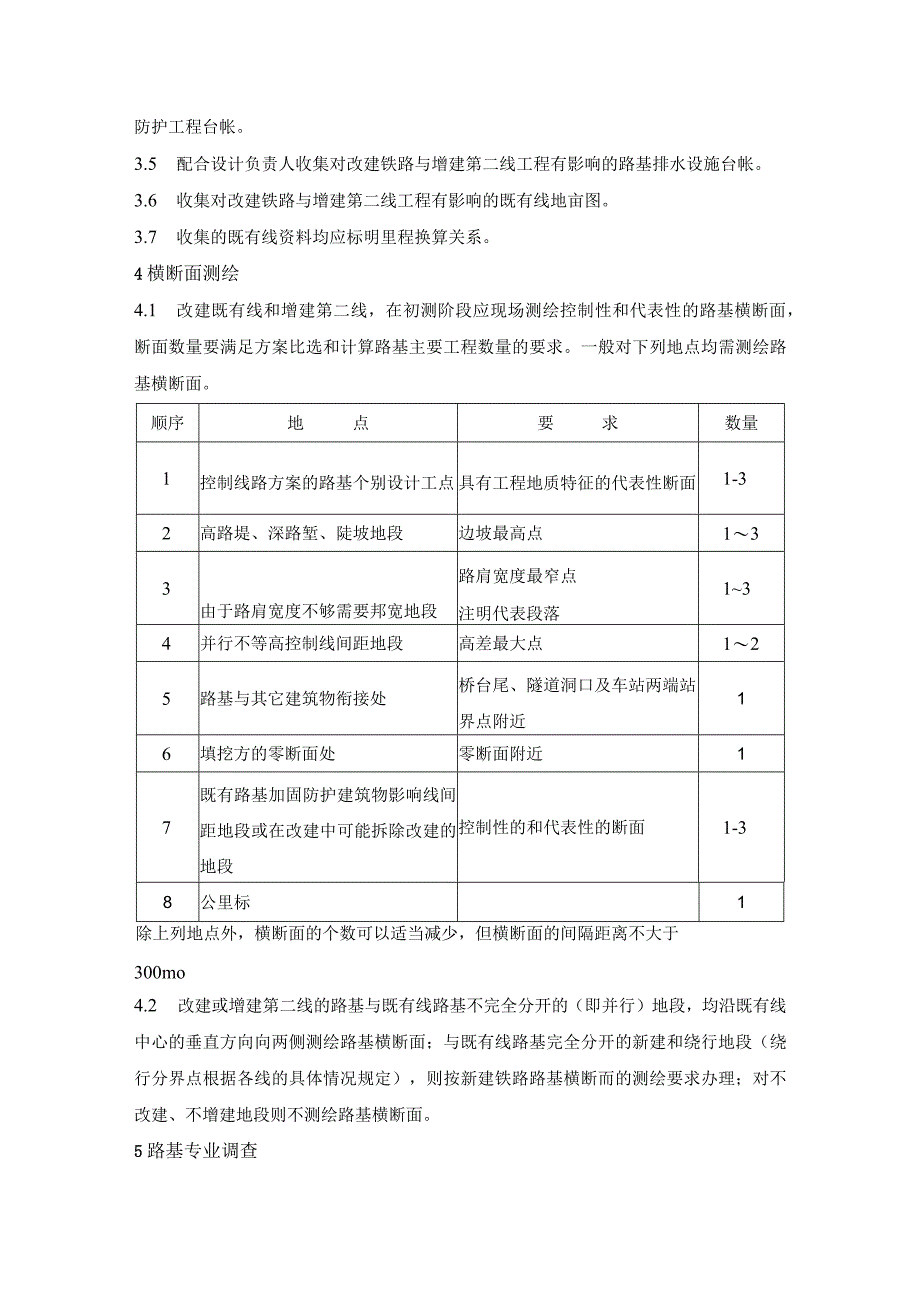

7、人收集对改建铁路与增建第二线工程有影响的路基排水设施台帐。3.6 收集对改建铁路与增建第二线工程有影响的既有线地亩图。3.7 收集的既有线资料均应标明里程换算关系。4横断面测绘4.1 改建既有线和增建第二线，在初测阶段应现场测绘控制性和代表性的路基横断面，断面数量要满足方案比选和计算路基主要工程数量的要求。一般对下列地点均需测绘路基横断面。顺序地点要求数量1控制线路方案的路基个别设计工点具有工程地质特征的代表性断面1-32高路堤、深路堑、陡坡地段边坡最高点133由于路肩宽度不够需要邦宽地段路肩宽度最窄点注明代表段落134并行不等高控制线间距地段高差最大点125路基与其它建筑物衔接处桥台尾、隧道
8、洞口及车站两端站界点附近16填挖方的零断面处零断面附近17既有路基加固防护建筑物影响线间距地段或在改建中可能拆除改建的地段控制性的和代表性的断面1-38公里标1除上列地点外，横断面的个数可以适当减少，但横断面的间隔距离不大于300mo4.2 改建或增建第二线的路基与既有线路基不完全分开的（即并行）地段，均沿既有线中心的垂直方向向两侧测绘路基横断面；与既有线路基完全分开的新建和绕行地段（绕行分界点根据各线的具体情况规定），则按新建铁路路基横断而的测绘要求办理；对不改建、不增建地段则不测绘路基横断面。5路基专业调查5.1 既有线的区间路肩宽度的调查，除改建既有线的新建线路地段和增建第二线的双绕地段
9、不作调查外，其余地段，路肩宽度变化不大的一般不远于15Om文量一处，路肩宽度变化大的适当增加丈量处数，并填写既有线路肩宽度调查表。5.2 既有线路基加固防护及附属工程建筑物的调查（除特殊要求外既有线不改建或与改建、增建工程无关的地段，可不作调查），填写既有线路基支挡结构地段调查表和既有线路基加固防护及附属工程地段调查表。对需要拨道地段还应丈量从轨道中心沿枕木底至既有建筑物边缘的水平距离。5.3 改建既有线和增建第二线设计中增建的路基加固防护及附属工程地段的调查，主要调查地形、地质及水文条件，并参考邻近的既有加固防护建筑物的使用效果，提出修建地段里程、类型、位置、长度和高度等意见，并填写新建路基
10、支挡结构地段表、新建路基加固防护工程地段表、新建路基改河、改沟地段表。5.4 既有线路基病害工点的调查，填写既有线路基病害地段调查表。5.5 对控制改建既有线和增建第二线线路方案并需要进行个别设计的工点的调查，可按本篇第三章3.4节3.8节的有关要求收集资料并填写路基工点地段表和提出个别设计路基工点勘察说明书。5.6 改建既有线和增建第二线的一般路基地段，按下列内容提出一般路基分段勘察说明书：地形地质概况，既有线路基状况、改建既有线或增建第二线的路基边坡坡度、断面型式、取弃土情况、机械化养路作业平台的设置以及需要采取施工过渡性措施的意见等。5.7 排水调查：改建既有线的新建地段和增建第二线的绕
11、行（包括单绕和双绕）地段的排水系统，按新建铁路要求办理；其余地段仅作既有线的排水不良地段调查及由于改建或增建第二线影响既有排水设施地段的调查，并填写既有线路基天沟排水沟调查表。5.8 土石方调配及用地调查（1）土石方调配必须贯彻节约用地少占农田的精神，拟定土石方调配原则及取弃土注意事项，对土石方集中地段和取弃土困难地段的取弃土大致范围及取弃土数量要作重点调查，提出初步调配意见并将取弃土位置标注在线路平面图上。（2）用地调查：在既有线位置进行改建和增建第二线的用地调查，可使用收集的既有线地亩图进行调查落实。6初测阶段勘测报告6.1 沿线自然特征：内容包括地形地貌、地表植被、气象、途经主要县市级行
12、政区划、交通状况、主要河流水系和山脉、地质构造、主要地层岩性、地下水类型、地震动参数等。6.2 既有线路基及加固防护工程概况（着重说明修建概况、路基病害类型、长度、分布范围、发生和发展原因及对运营的影响）。6.3 改建既有线和增建第二线的路基工程概况。改建既有线地段、新建地段的分布情况或增建第二线并行、单绕和双绕地段的分布情况；一般路基和个别设计路基的分布情况；施工干扰地段、换边地段和采取的施工过渡措施概述。6.4 一般路基和加固防护及附属工程的主要技术条件；处理既有路基病害的原则；取弃土的初步意见，节约用地、少占农田的措施；路基修建对生态环境与水土保持的影响及采取的措施；根据实际情况需要进行
13、科学试验和推广采用新技术的初步意见；初测中存在的主要问题和对下一阶段的工作意见。7初测应完成的路基资料7.1 路基初测阶段勘察报告及向铁路局收集的既有线路基资料。7.2 初测阶段应完成的其它路基资料见附表路17.3 增建或改建的路基诸表：（表格格式见新建铁路勘察细则附录路勘表一路勘表五）（1）取弃土场调查表（2）路基水塘水田调查表（3）行政区划调查表（4）路基改河、改沟地段表（5）必要的工程照片等7.4 既有线路基调查诸表：（表格格式见路查表一路查表六）（1）既有线路基病害地段调查表；（2）既有线支挡结构地段调查表；（3）既有线路基加固防护及附属工程地段调查表；（4）既有线路肩宽度调查表；（5）既有线天沟排水沟调查表。（6）既有线机械化养路作业平台调查表7.5 有关协议、座谈纪要、公文、必要的工程照片等。7.6 初测路基资料中的线路平面图、纵断面图、地质资料、水文气象资料等的收集按各专业分工的规定办理。平面图、纵、横断面图均需填绘地质资料。7.7 路基初测资料应刻光盘交付于设计负责人。
