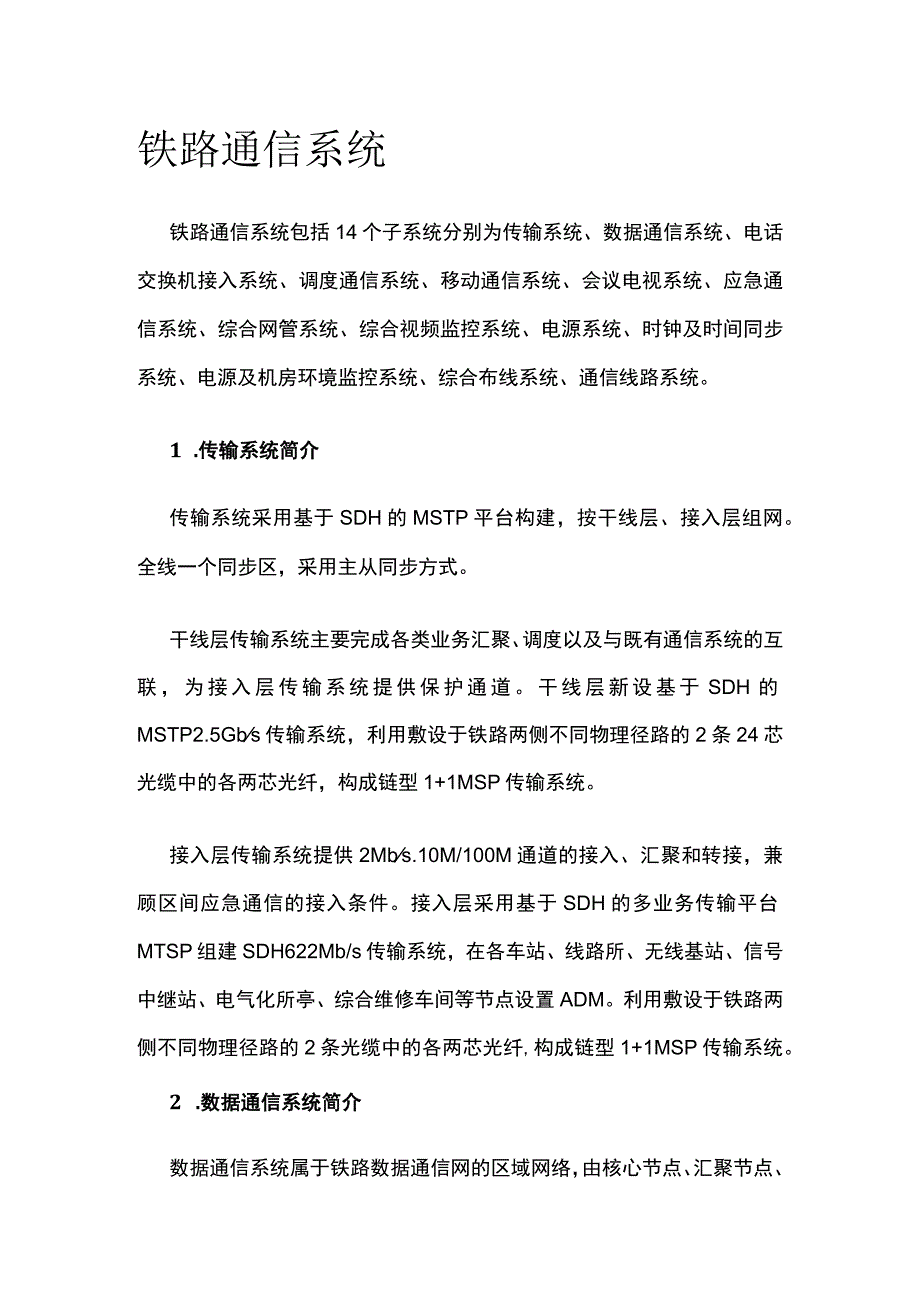

1、铁路通信系统铁路通信系统包括14个子系统分别为传输系统、数据通信系统、电话交换机接入系统、调度通信系统、移动通信系统、会议电视系统、应急通信系统、综合网管系统、综合视频监控系统、电源系统、时钟及时间同步系统、电源及机房环境监控系统、综合布线系统、通信线路系统。1 .传输系统简介传输系统采用基于SDH的MSTP平台构建，按干线层、接入层组网。全线一个同步区，采用主从同步方式。干线层传输系统主要完成各类业务汇聚、调度以及与既有通信系统的互联，为接入层传输系统提供保护通道。干线层新设基于SDH的MSTP2.5Gbs传输系统，利用敷设于铁路两侧不同物理径路的2条24芯光缆中的各两芯光纤，构成链型1+1

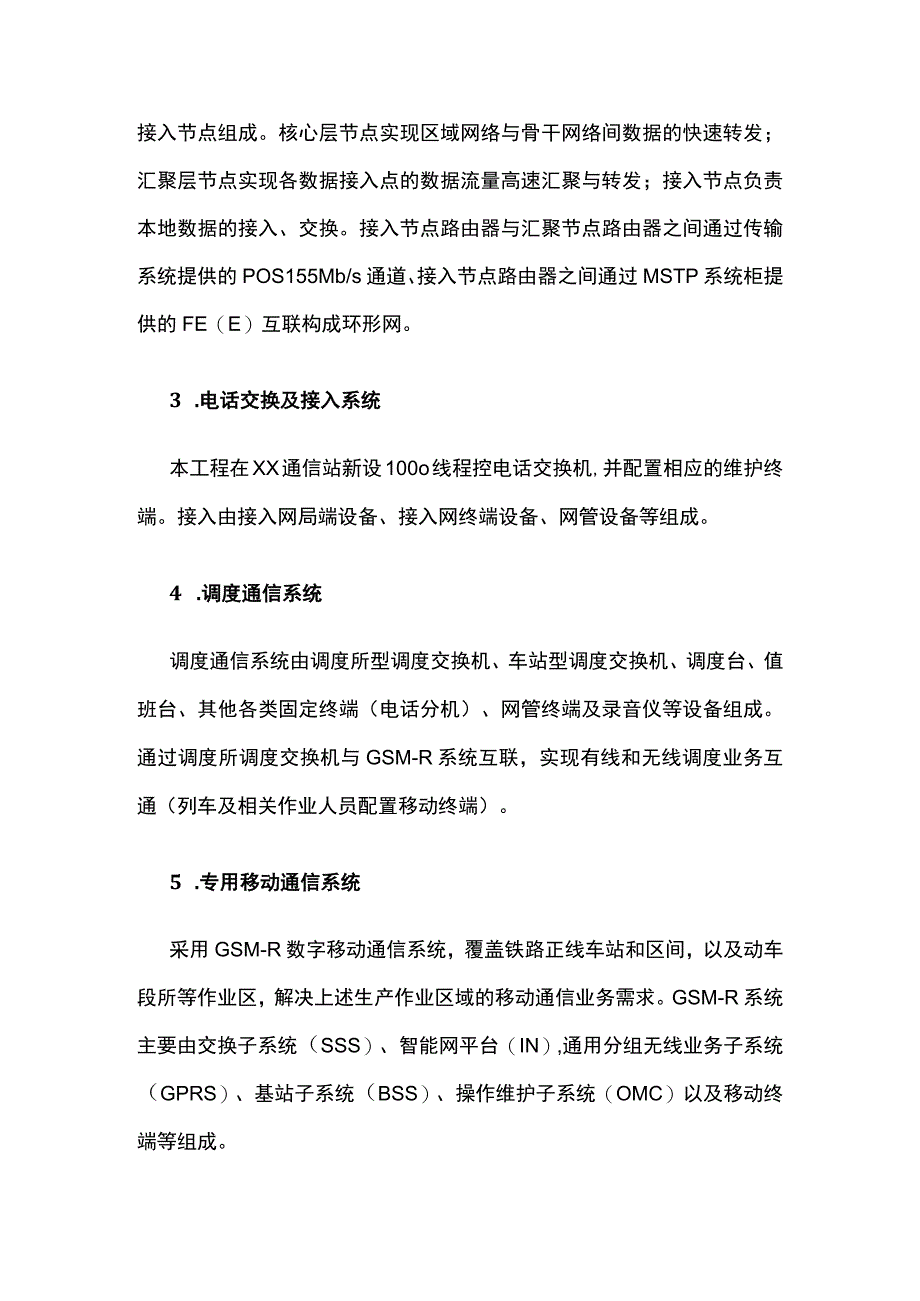

2、MSP传输系统。接入层传输系统提供2Mbs.10M/100M通道的接入、汇聚和转接，兼顾区间应急通信的接入条件。接入层采用基于SDH的多业务传输平台MTSP组建SDH622Mb/s传输系统，在各车站、线路所、无线基站、信号中继站、电气化所亭、综合维修车间等节点设置ADM。利用敷设于铁路两侧不同物理径路的2条光缆中的各两芯光纤,构成链型1+1MSP传输系统。2 .数据通信系统简介数据通信系统属于铁路数据通信网的区域网络，由核心节点、汇聚节点、接入节点组成。核心层节点实现区域网络与骨干网络间数据的快速转发；汇聚层节点实现各数据接入点的数据流量高速汇聚与转发；接入节点负责本地数据的接入、交换。接入节
3、点路由器与汇聚节点路由器之间通过传输系统提供的POS155Mb/s通道、接入节点路由器之间通过MSTP系统柜提供的FE（E）互联构成环形网。3 .电话交换及接入系统本工程在XX通信站新设100o线程控电话交换机,并配置相应的维护终端。接入由接入网局端设备、接入网终端设备、网管设备等组成。4 .调度通信系统调度通信系统由调度所型调度交换机、车站型调度交换机、调度台、值班台、其他各类固定终端（电话分机）、网管终端及录音仪等设备组成。通过调度所调度交换机与GSM-R系统互联，实现有线和无线调度业务互通（列车及相关作业人员配置移动终端）。5 .专用移动通信系统采用GSM-R数字移动通信系统，覆盖铁路正

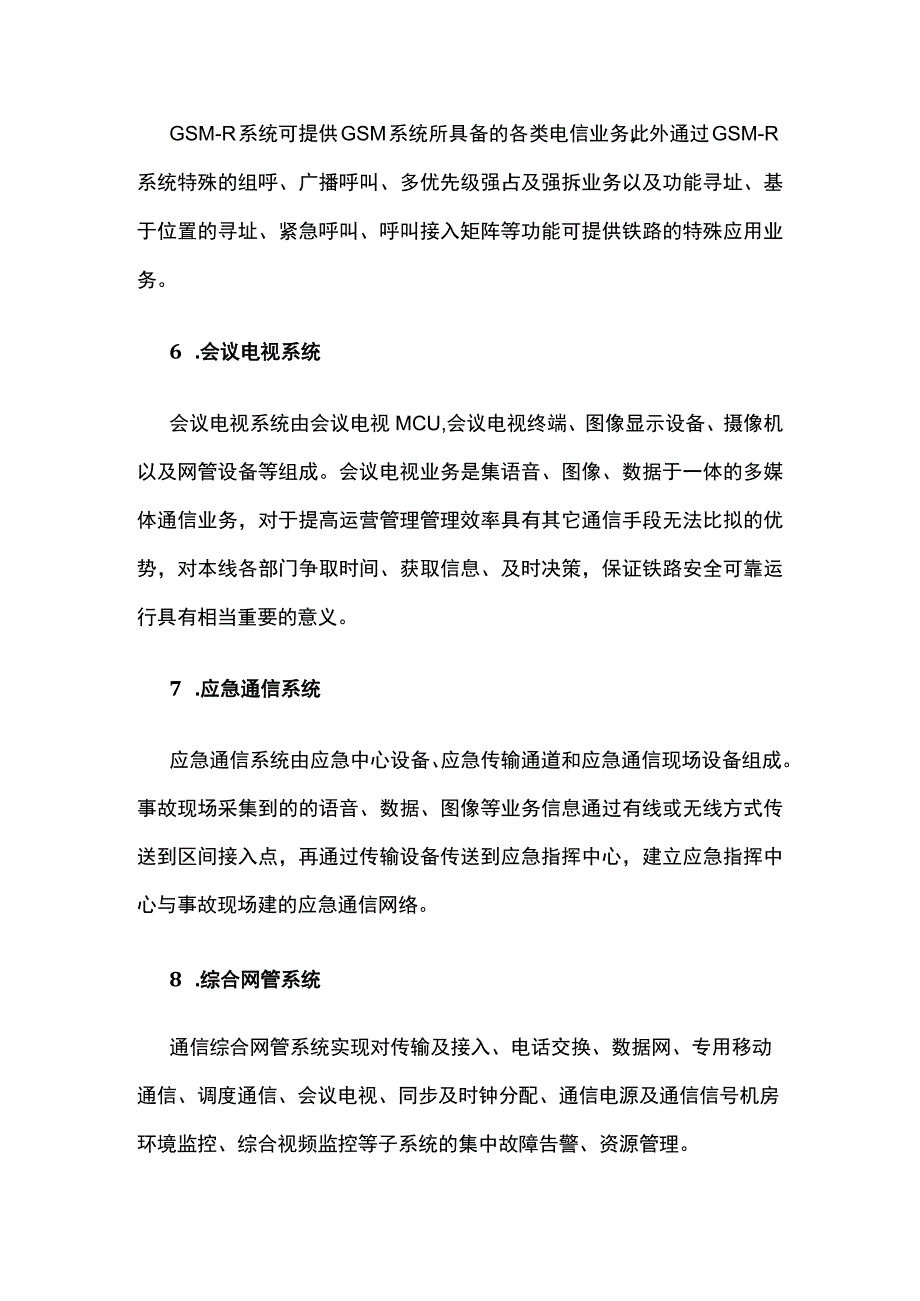

4、线车站和区间，以及动车段所等作业区，解决上述生产作业区域的移动通信业务需求。GSM-R系统主要由交换子系统（SSS）、智能网平台（IN）,通用分组无线业务子系统（GPRS）、基站子系统（BSS）、操作维护子系统（OMC）以及移动终端等组成。GSM-R系统可提供GSM系统所具备的各类电信业务，此外通过GSM-R系统特殊的组呼、广播呼叫、多优先级强占及强拆业务以及功能寻址、基于位置的寻址、紧急呼叫、呼叫接入矩阵等功能可提供铁路的特殊应用业务。6 .会议电视系统会议电视系统由会议电视MCU,会议电视终端、图像显示设备、摄像机以及网管设备等组成。会议电视业务是集语音、图像、数据于一体的多媒体通信业务，
5、对于提高运营管理管理效率具有其它通信手段无法比拟的优势，对本线各部门争取时间、获取信息、及时决策，保证铁路安全可靠运行具有相当重要的意义。7 .应急通信系统应急通信系统由应急中心设备、应急传输通道和应急通信现场设备组成。事故现场采集到的的语音、数据、图像等业务信息通过有线或无线方式传送到区间接入点，再通过传输设备传送到应急指挥中心，建立应急指挥中心与事故现场建的应急通信网络。8 .综合网管系统通信综合网管系统实现对传输及接入、电话交换、数据网、专用移动通信、调度通信、会议电视、同步及时钟分配、通信电源及通信信号机房环境监控、综合视频监控等子系统的集中故障告警、资源管理。9 .综合视频监控系统综
6、合视频监控系统为各类视频监控应用提供统一的业务实现平台，包括客运服务、防灾安全等系统对车站重点部位（咽喉区），区间公跨铁区段，通信、信号、信息、防灾机房、牵引供变电所亭、电力配电所、长大隧道口、局界处等的实时监控。综合视频监控系统包括视频区域节点、I类视频接入节点、11类视频接入节点、视频采集点、用户终端。视频区域节点、I类视频接入点、II类视频接入点间网络由IP数据网承载视频采集点通过通信传输通道接入视频接入节点。10 .时钟及时间同步系统全线一个同步区，采用主从同步方式。时钟及时间同步系统为整个通信系统提供时钟同步，并为通信系统及各车站、SCADA、信号、客服等应用及子钟设备提供时间同步信
7、号。11 .通信电源系统.防雷及接地系统通信设备用电类型有两种：-48V直流用电设备和220V/380V交流用电设备根据通信设备用电需求，分别设置-48V直流电源及UPS交流电源。防雷系统包括无线GSM-R铁塔及天馈线系统防雷、线缆防雷、电源系统防雷、综合视频监控系统防雷等。12 .电源及机房环境监控系统电源及环境监控系统可对机房动力设备、空调设备以及机房运行环境和安全等各类情况进行实时监控，可监测各站点通信、信号机械室的环境量，包括温/湿度、烟雾、水浸、门禁、非法入侵、空调的控制，同时可对通信机械室的电源设备进行监测。13 .综合布线系统四电房屋综合布线系统仅包含语音、数据所需网络布线，不涉及各部门独立组网的网络设备及软件。语音点接入新设综合布线机柜，再通过大对数电缆接入光电数字综合引入柜，数据点接入新设综合布线机柜。系统采用六类非屏蔽布线标准,拓扑结构为星型，由配线子系统、设备间、管理等部分组成。14 .通信线路系统干线光缆原则上采用不同物理路径环形方式引入相应的通信站、车站及区间接入点（基站、中继站、电化所亭等）通信机械室内；区间短段光电缆根据需要从区间GSM-R基站至光纤直放站、电力箱变敷设；地区及站场通信线路采用市话电缆、短段光缆连接站场内各接入点提供数据信息传输通道。
