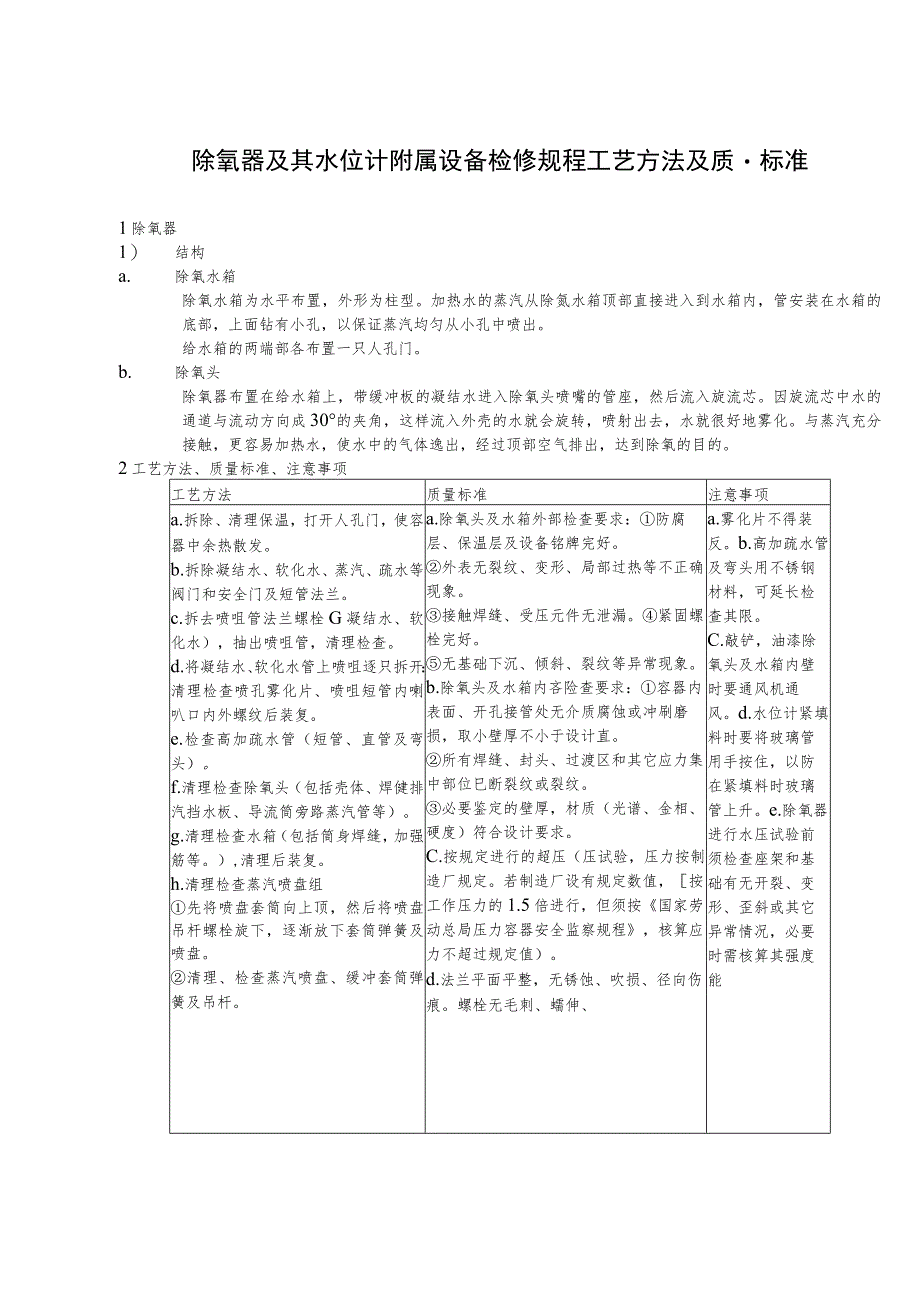

1、除氧器及其水位计附属设备检修规程工艺方法及质标准1除氧器1） 结构a. 除氧水箱除氧水箱为水平布置，外形为柱型。加热水的蒸汽从除氮水箱顶部直接进入到水箱内，管安装在水箱的底部，上面钻有小孔，以保证蒸汽均匀从小孔中喷出。给水箱的两端部各布置一只人孔门。b. 除氧头除氧器布置在给水箱上，带缓冲板的凝结水进入除氧头喷嘴的管座，然后流入旋流芯。因旋流芯中水的通道与流动方向成30的夹角，这样流入外壳的水就会旋转，喷射出去，水就很好地雾化。与蒸汽充分接触，更容易加热水，使水中的气体逸出，经过顶部空气排出，达到除氧的目的。2工艺方法、质量标准、注意事项工艺方法质量标准注意事项a.拆除、清理保温，打开人孔门，
2、使容器中余热散发。b.拆除凝结水、软化水、蒸汽、疏水等阀门和安全门及短管法兰。c.拆去喷咀管法兰螺栓G凝结水、软化水），抽出喷咀管，清理检查。d.将凝结水、软化水管上喷咀逐只拆开：清理检查喷孔雾化片、喷咀短管内喇叭口内外螺纹后装复。e.检查高加疏水管（短管、直管及弯头）。f.清理检查除氧头（包括壳体、焊健排汽挡水板、导流筒旁路蒸汽管等）。g.清理检查水箱（包括筒身焊缝，加强筋等。）,清理后装复。h.清理检查蒸汽喷盘组先将喷盘套筒向上顶，然后将喷盘吊杆螺栓旋下，逐渐放下套筒弹簧及喷盘。清理、检查蒸汽喷盘、缓冲套筒弹簧及吊杆。a.除氧头及水箱外部检查要求：防腐层、保温层及设备铭牌完好。外表无裂纹、
3、变形、局部过热等不正确现象。接触焊缝、受压元件无泄漏。紧固螺栓完好。无基础下沉、倾斜、裂纹等异常现象。b.除氧头及水箱内吝险查要求：容器内表面、开孔接管处无介质腐蚀或冲刷磨损，取小壁厚不小于设计直。所有焊缝、封头、过渡区和其它应力集中部位巳断裂纹或裂纹。必要鉴定的壁厚，材质（光谱、金相、硬度）符合设计要求。C.按规定进行的超压（压试验，压力按制造厂规定。若制造厂设有规定数值，按工作压力的1.5倍进行，但须按国家劳动总局压力容器安全监察规程，核算应力不超过规定值）。d.法兰平面平整，无锈蚀、吹损、径向伤痕。螺栓无毛刺、蠕伸、a.雾化片不得装反。b.高加疏水管及弯头用不锈钢材料，可延长检查其限。C

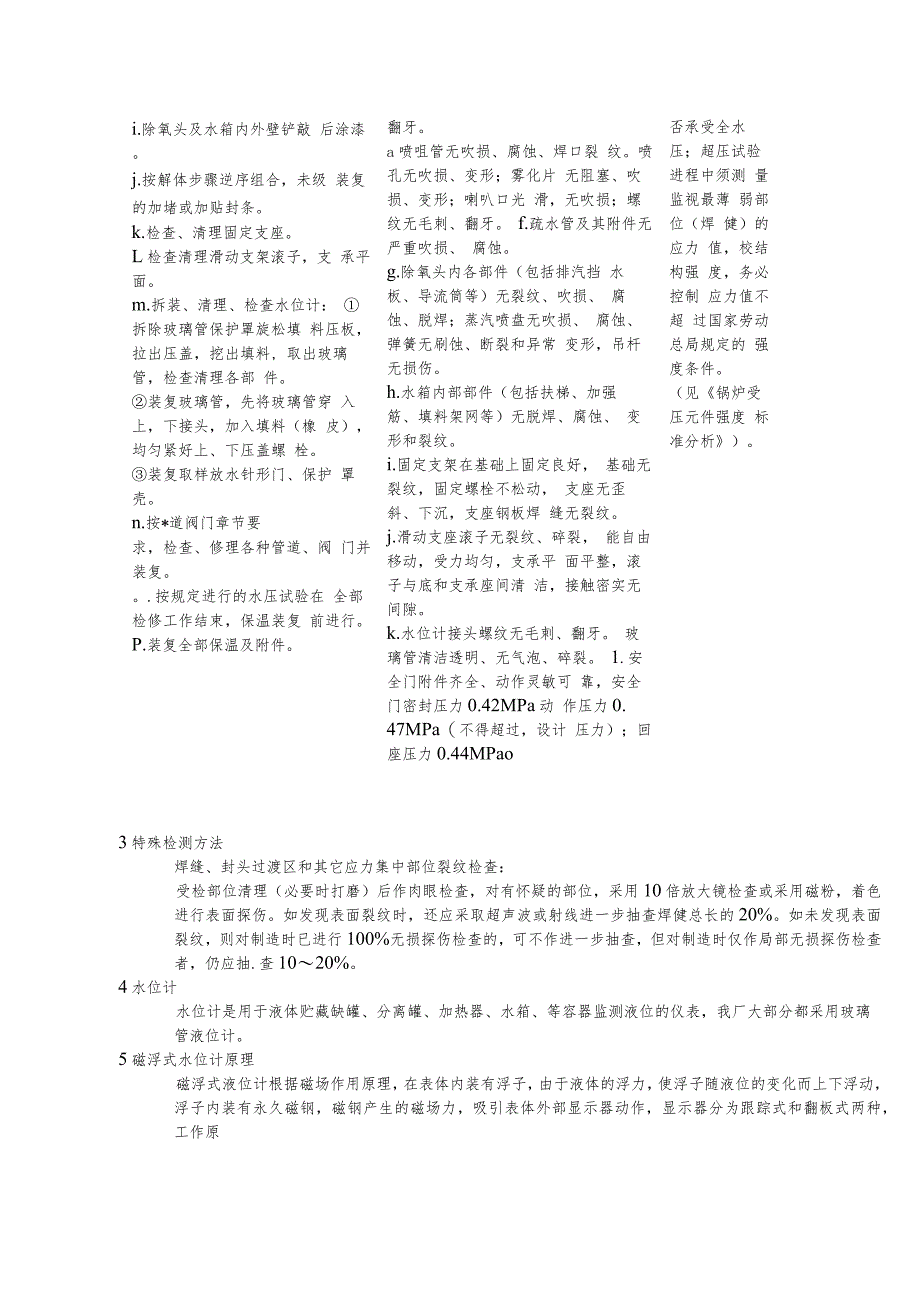

4、.敲铲，油漆除氧头及水箱内壁时要通风机通风。d.水位计紧填料时要将玻璃管用手按住，以防在紧填料时玻璃管上升。e.除氧器进行水压试验前须检查座架和基础有无开裂、变形、歪斜或其它异常情况，必要时需核算其强度能i.除氧头及水箱内外壁铲敲 后涂漆。j.按解体步骤逆序组合，未级 装复的加堵或加贴封条。k.检查、清理固定支座。L检查清理滑动支架滚子，支 承平面。m.拆装、清理、检查水位计： 拆除玻璃管保护罩旋松填 料压板，拉出压盖，挖出填料, 取出玻璃管，检查清理各部 件。装复玻璃管，先将玻璃管穿 入上，下接头，加入填料（橡 皮），均匀紧好上、下压盖螺 栓。装复取样放水针形门、保护 罩壳。n.按*道阀门章
5、节要求，检查、修理各种管道、阀 门并装复。.按规定进行的水压试验在 全部检修工作结束，保温装复 前进行。P.装复全部保温及附件。翻牙。a喷咀管无吹损、腐蚀、焊口裂 纹。喷孔无吹损、变形；雾化片 无阻塞、吹损、变形；喇叭口光 滑，无吹损；螺纹无毛刺、翻牙。 f.疏水管及其附件无严重吹损、 腐蚀。g.除氧头内各部件（包括排汽挡 水板、导流筒等）无裂纹、吹损、 腐蚀、脱焊；蒸汽喷盘无吹损、 腐蚀、弹簧无刷蚀、断裂和异常 变形，吊杆无损伤。h.水箱内部部件（包括扶梯、加强 筋、填料架网等）无脱焊、腐蚀、 变形和裂纹。i.固定支架在基础上固定良好， 基础无裂纹，固定螺栓不松动， 支座无歪斜、下沉，支座钢
6、板焊 缝无裂纹。j.滑动支座滚子无裂纹、碎裂， 能自由移动，受力均匀，支承平 面平整，滚子与底和支承座间清 洁，接触密实无间隙。k.水位计接头螺纹无毛刺、翻牙。 玻璃管清洁透明、无气泡、碎裂。 1.安全门附件齐全、动作灵敏可 靠，安全门密封压力0.42MPa动 作压力0. 47MPa（不得超过，设计 压力）；回座压力0.44MPao否承受全水 压；超压试验 进程中须测 量监视最薄 弱部位（焊 健）的应力 值，校结构强 度，务必控制 应力值不超 过国家劳动 总局规定的 强度条件。（见锅炉受 压元件强度 标准分析）。3特殊检测方法焊缝、封头过渡区和其它应力集中部位裂纹检查：受检部位清理（必要时打磨
7、）后作肉眼检查，对有怀疑的部位，采用10倍放大镜检查或采用磁粉，着色进行表面探伤。如发现表面裂纹时，还应采取超声波或射线进一步抽查焊健总长的20%。如未发现表面裂纹，则对制造时已进行100%无损探伤检查的，可不作进一步抽查，但对制造时仅作局部无损探伤检查者，仍应抽.查1020%。4水位计水位计是用于液体贮藏缺罐、分离罐、加热器、水箱、等容器监测液位的仪表，我厂大部分都采用玻璃管液位计。5磁浮式水位计原理磁浮式液位计根据磁场作用原理，在表体内装有浮子，由于液体的浮力，使浮子随液位的变化而上下浮动，浮子内装有永久磁钢，磁钢产生的磁场力，吸引表体外部显示器动作，显示器分为跟踪式和翻板式两种，工作原理

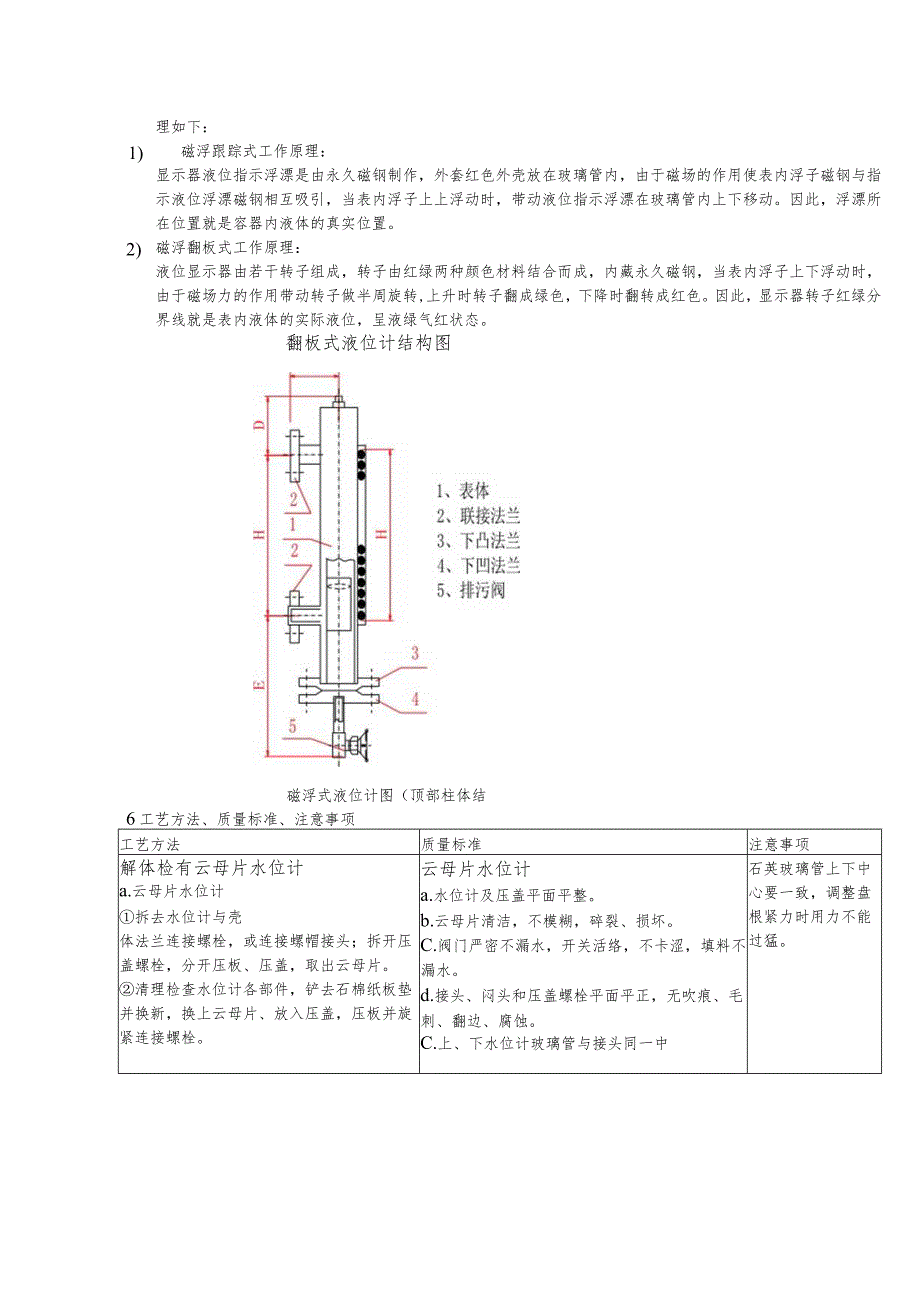

8、如下：1)磁浮跟踪式工作原理：显示器液位指示浮漂是由永久磁钢制作，外套红色外壳放在玻璃管内，由于磁场的作用使表内浮子磁钢与指示液位浮漂磁钢相互吸引，当表内浮子上上浮动时，带动液位指示浮漂在玻璃管内上下移动。因此，浮漂所在位置就是容器内液体的真实位置。2)磁浮翻板式工作原理：液位显示器由若干转子组成，转子由红绿两种颜色材料结合而成，内藏永久磁钢，当表内浮子上下浮动时，由于磁场力的作用带动转子做半周旋转,上升时转子翻成绿色，下降时翻转成红色。因此，显示器转子红绿分界线就是表内液体的实际液位，呈液绿气红状态。翻板式液位计结构图磁浮式液位计图（顶部柱体结构）6工艺方法、质量标准、注意事项工艺方法质量标
9、准注意事项解体检有云母片水位计a.云母片水位计拆去水位计与壳体法兰连接螺栓，或连接螺帽接头；拆开压盖螺栓，分开压板、压盖，取出云母片。清理检查水位计各部件，铲去石棉纸板垫并换新，换上云母片、放入压盖，压板并旋紧连接螺栓。云母片水位计a.水位计及压盖平面平整。b.云母片清洁，不模糊，碎裂、损坏。C.阀门严密不漏水，开关活络，不卡涩，填料不漏水。d.接头、闷头和压盖螺栓平面平正，无吹痕、毛刺、翻边、腐蚀。C.上、下水位计玻璃管与接头同一中石英玻璃管上下中心要一致，调整盘根紧力时用力不能过猛。解体检查水位计进、出水门、放水门。装复：石英玻璃管水位计拆去罩壳，旋松接头螺帽，取出压盖，挖出填料。松去上水
10、位计闷头螺帽，取出玻璃管，调换后装复。如玻璃管不严重污脏，则可用稀盐酸或清水浸棉纱，清洗后装复。检查水位计进、出水门、放水门。磁浮式翻板水位计D目前大部分已改为磁浮式水位计，检修中主要注意其浮子是否卡涩。2）开启水位计下部放水门，放尽余水.3）拆开下部法兰，取出浮子，清洗简体.4）检查浮子磁力，浮子与翻板的磁极。5）逆序装复。心，不歪斜；玻璃管清洁不碎裂，填料严密不漏水。石英玻璃管水计a.玻璃管水位计罩壳完好，上下考克接头无漏水，丝扣无滑扣，上下盘根紧度适当。b.玻璃管清洁明亮，无破损，裂纹。水位计刻度标示明显，清晰、准确。c.水位计上下考克开关灵活，关闭严密，无锈蚀严重。磁浮式翻板水计a.玻璃板清洁不碎裂，翻板滚动灵活不卡涩，水位计上、下短管与容器接头中心一致不歪斜；焊缝光滑无砂眼不漏水。b.磁力式不锈钢浮子磁性良好，氢弧焊缝光滑无砂眼不漏水。C水位计不锈钢管内清洁无杂物，不锈钢浮子在其内浮升自如不卡涩。d.水位计下部法兰接合面均匀不漏水，塑料王密封垫平整无破损
