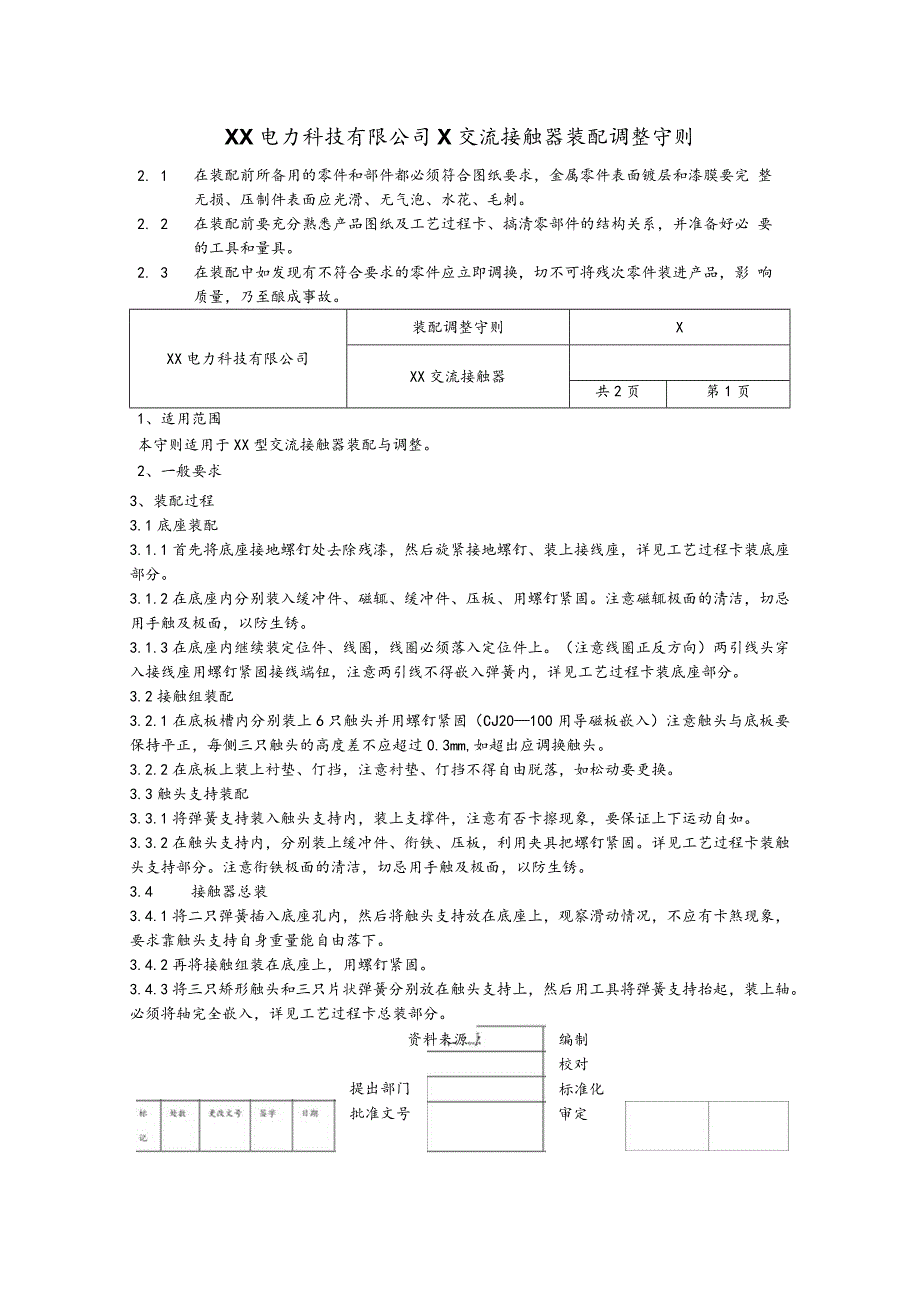

1、XX电力科技有限公司X交流接触器装配调整守则2. 12. 22. 3在装配前所备用的零件和部件都必须符合图纸要求，金属零件表面镀层和漆膜要完 整无损、压制件表面应光滑、无气泡、水花、毛刺。在装配前要充分熟悉产品图纸及工艺过程卡、搞清零部件的结构关系，并准备好必 要的工具和量具。在装配中如发现有不符合要求的零件应立即调换，切不可将残次零件装进产品，影 响质量，乃至酿成事故。XX电力科技有限公司装配调整守则XXX交流接触器共2页第1页1、适用范围本守则适用于XX型交流接触器装配与调整。2、一般要求3、装配过程3.1底座装配3.1.1首先将底座接地螺钉处去除残漆，然后旋紧接地螺钉、装上接线座，详见工
2、艺过程卡装底座部分。3.1.2在底座内分别装入缓冲件、磁辄、缓冲件、压板、用螺钉紧固。注意磁辄极面的清洁，切忌用手触及极面，以防生锈。3.1.3在底座内继续装定位件、线圈，线圈必须落入定位件上。（注意线圈正反方向）两引线头穿入接线座用螺钉紧固接线端钮，注意两引线不得嵌入弹簧内，详见工艺过程卡装底座部分。3.2接触组装配3.2.1在底板槽内分别装上6只触头并用螺钉紧固（CJ20100用导磁板嵌入）注意触头与底板要保持平正，每侧三只触头的高度差不应超过0.3mm,如超出应调换触头。3.2.2在底板上装上衬垫、仃挡，注意衬垫、仃挡不得自由脱落，如松动要更换。3.3触头支持装配3.3.1将弹簧支持装入
3、触头支持内，装上支撑件，注意有否卡擦现象，要保证上下运动自如。3.3.2在触头支持内，分别装上缓冲件、衔铁、压板，利用夹具把螺钉紧固。详见工艺过程卡装触头支持部分。注意衔铁极面的清洁，切忌用手触及极面，以防生锈。3.4接触器总装3.4.1将二只弹簧插入底座孔内，然后将触头支持放在底座上，观察滑动情况，不应有卡煞现象，要求靠触头支持自身重量能自由落下。3.4.2再将接触组装在底座上，用螺钉紧固。3.4.3将三只矫形触头和三只片状弹簧分别放在触头支持上，然后用工具将弹簧支持抬起，装上轴。必须将轴完全嵌入，详见工艺过程卡总装部分。资料来源编制校对标准化审定提出部门 批准文号装配调整守则X共2页第2页

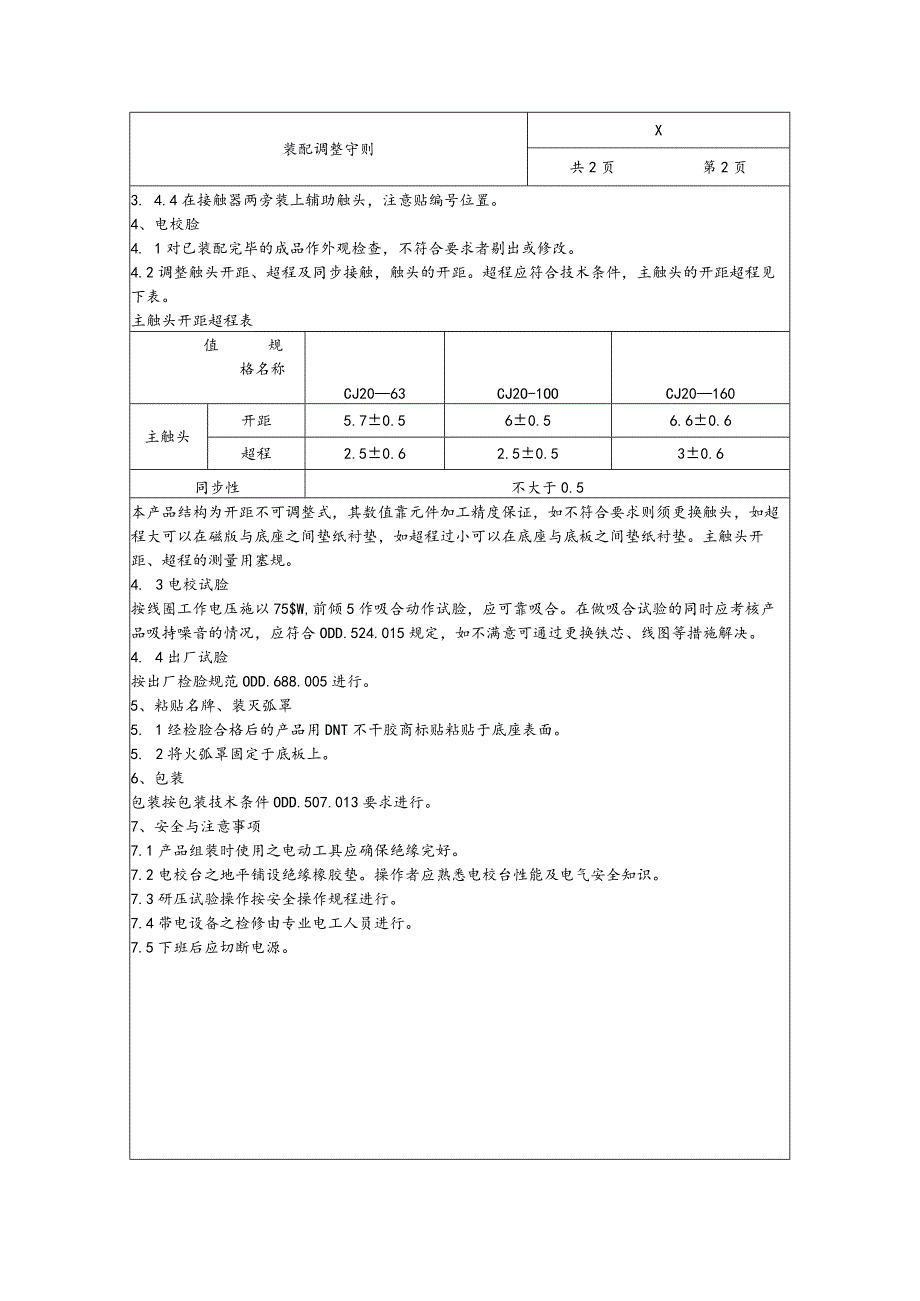

4、3. 4.4在接触器两旁装上辅助触头，注意贴编号位置。4、电校脸4. 1对已装配完毕的成品作外观检查，不符合要求者剔出或修改。4.2调整触头开距、超程及同步接触，触头的开距。超程应符合技术条件，主触头的开距超程见下表。主触头开距超程表值规格名称CJ2063CJ2O-1OOCJ20160主触头开距5.70.560.56.60.6超程2.50.62.50.530.6同步性不大于0.5本产品结构为开距不可调整式，其数值靠元件加工精度保证，如不符合要求则须更换触头，如超程大可以在磁版与底座之间垫纸衬垫，如超程过小可以在底座与底板之间垫纸衬垫。主触头开距、超程的测量用塞规。4. 3电校试脸按线圈工作电压
5、施以75$W,前倾5作吸合动作试脸，应可靠吸合。在做吸合试验的同时应考核产品吸持噪音的情况，应符合ODD.524.015规定，如不满意可通过更换铁芯、线图等措施解决。4. 4出厂试脸按出厂检脸规范ODD.688.005进行。5、粘贴名牌、装灭弧罩5. 1经检脸合格后的产品用DNT不干胶商标贴粘贴于底座表面。5. 2将火弧罩固定于底板上。6、包装包装按包装技术条件ODD.507.013要求进行。7、安全与注意事项7.1产品组装时使用之电动工具应确保绝缘完好。7.2电校台之地平铺设绝缘橡胶垫。操作者应熟悉电校台性能及电气安全知识。7.3研压试验操作按安全操作规程进行。7.4带电设备之检修由专业电工人员进行。7.5下班后应切断电源。
