中建八局ZY施工方案2.docx

上传人:p** 文档编号:553250 上传时间:2023-10-30 格式:DOCX 页数:4 大小:20.27KB
下载 相关 举报

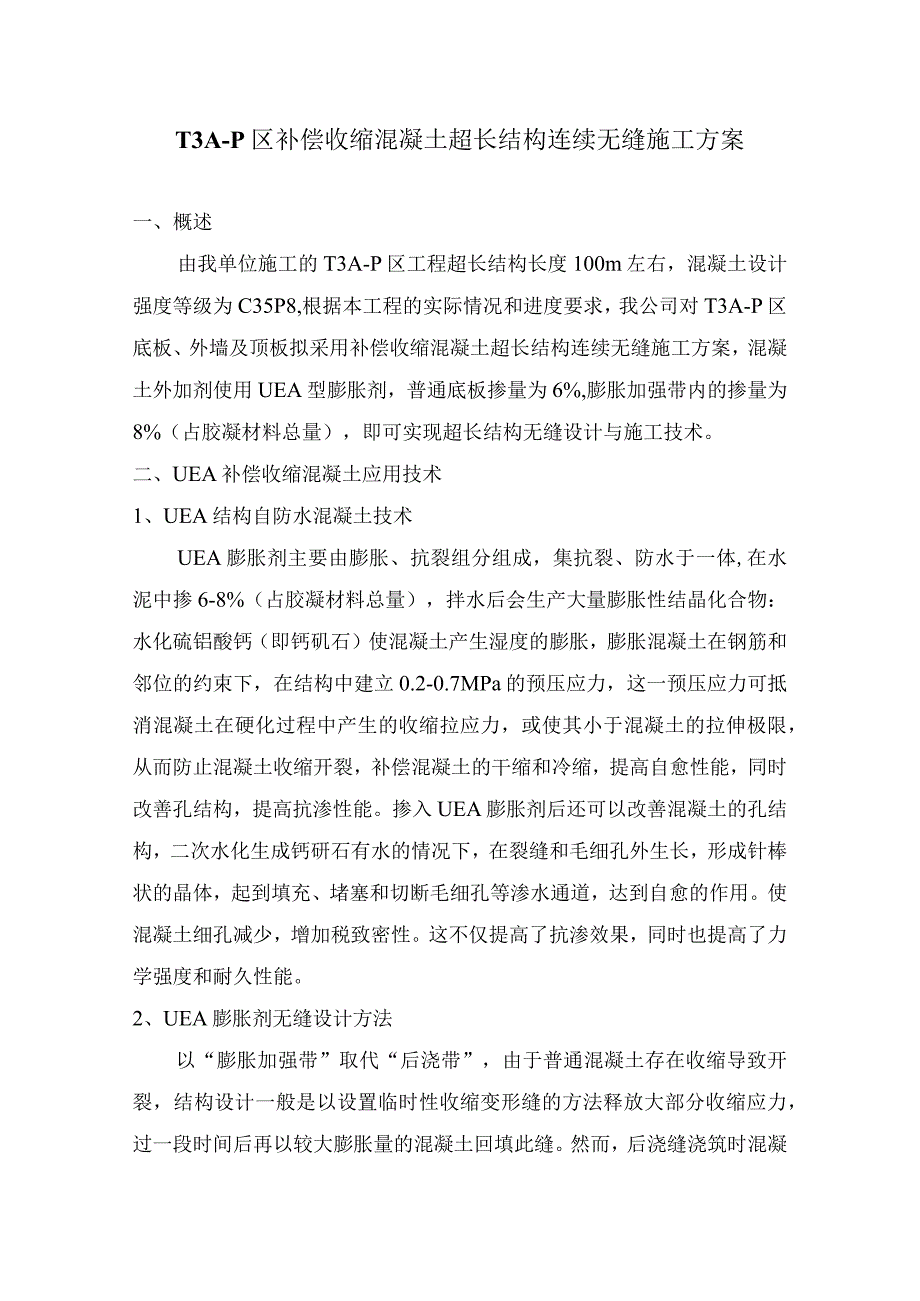

中建八局ZY施工方案2.docx_第1页
第1页 / 共4页

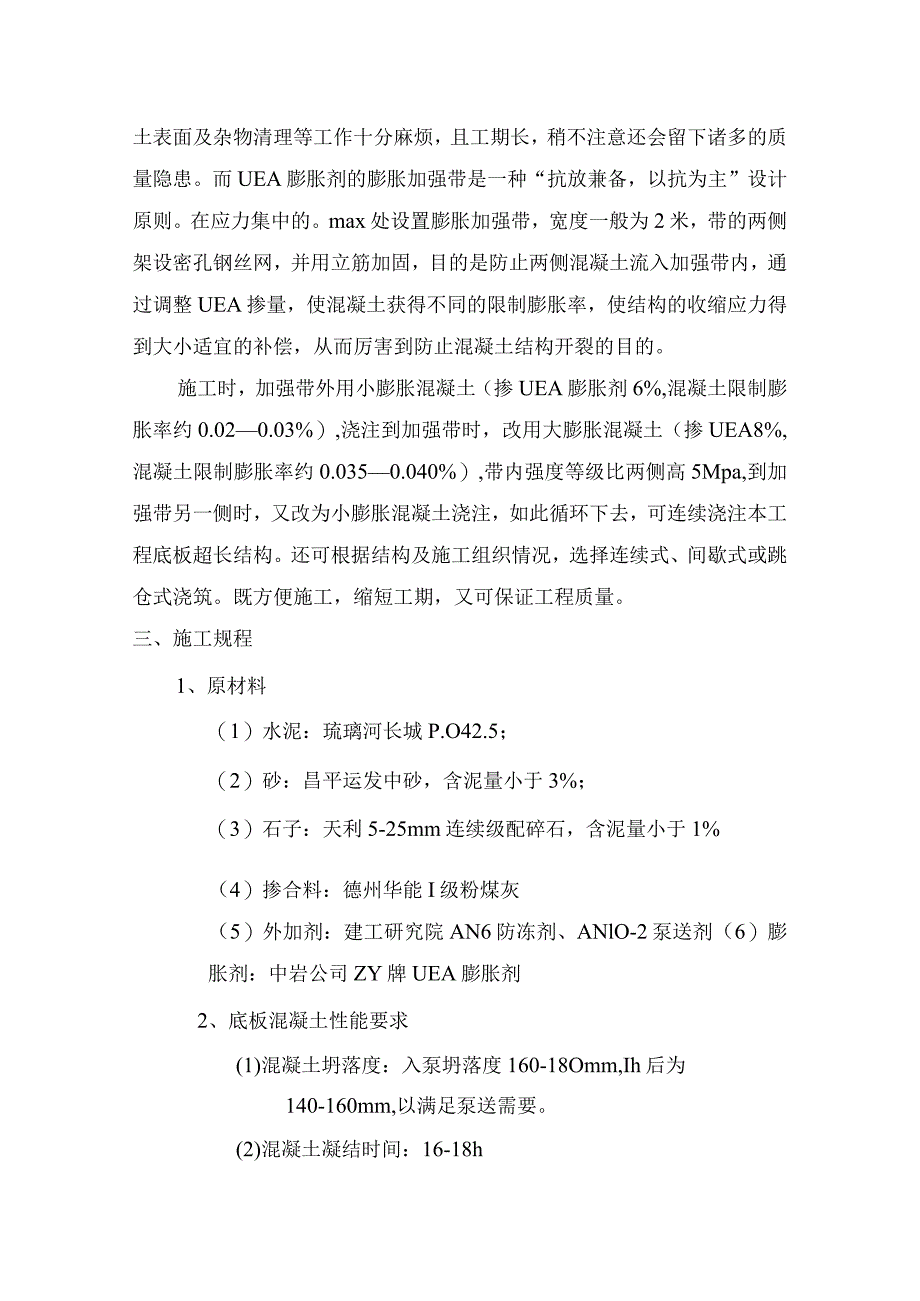

中建八局ZY施工方案2.docx_第2页
第2页 / 共4页

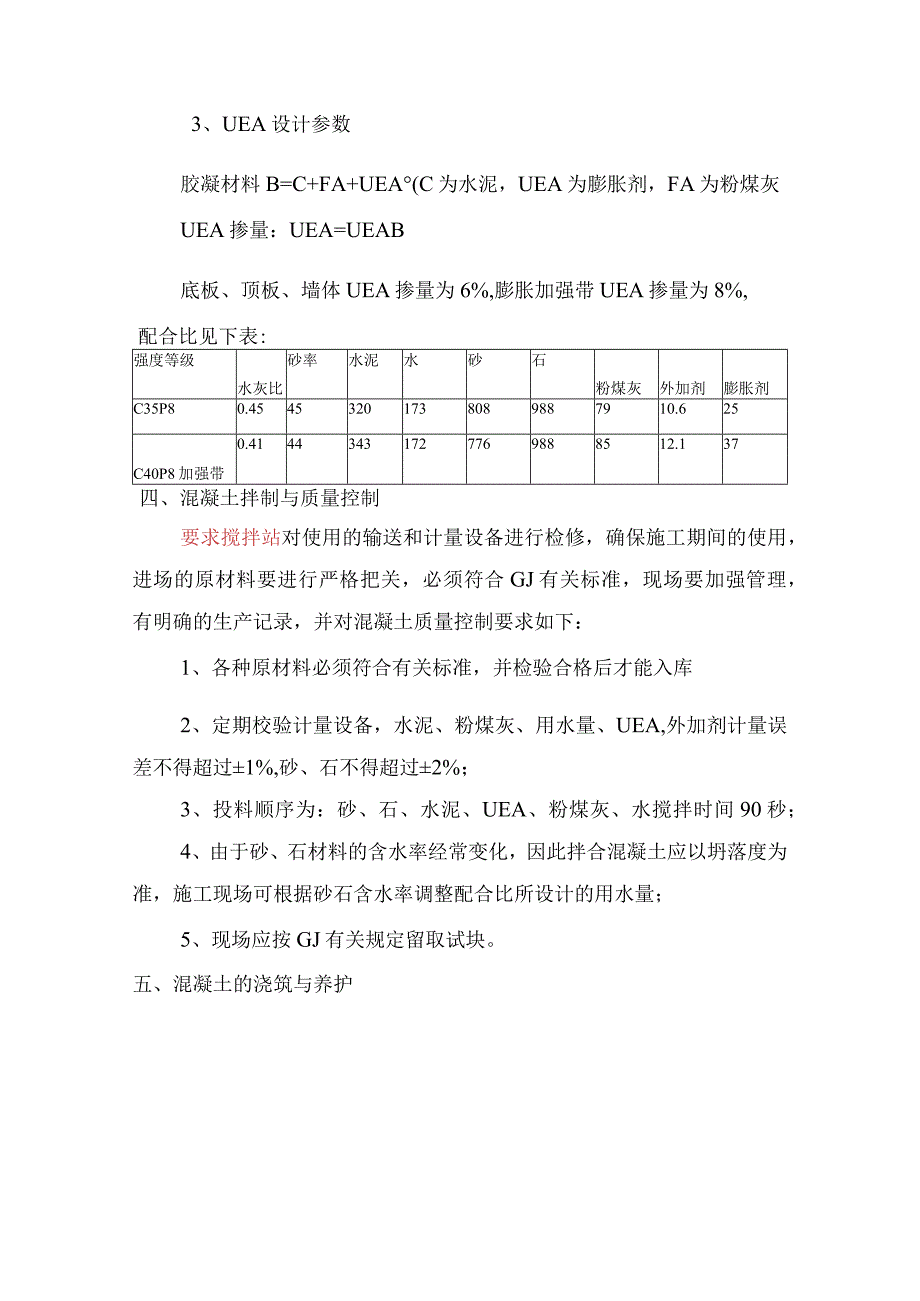

中建八局ZY施工方案2.docx_第3页
第3页 / 共4页
中建八局ZY施工方案2.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《中建八局ZY施工方案2.docx》由会员分享,可在线阅读,更多相关《中建八局ZY施工方案2.docx(4页珍藏版)》请在第壹文秘上搜索。

1、T3A-P区补偿收缩混凝土超长结构连续无缝施工方案一、概述由我单位施工的T3A-P区工程超长结构长度100m左右,混凝土设计强度等级为C35P8,根据本工程的实际情况和进度要求,我公司对T3A-P区底板、外墙及顶板拟采用补偿收缩混凝土超长结构连续无缝施工方案,混凝土外加剂使用UEA型膨胀剂,普通底板掺量为6%,膨胀加强带内的掺量为8%(占胶凝材料总量),即可实现超长结构无缝设计与施工技术。二、UEA补偿收缩混凝土应用技术1、UEA结构自防水混凝土技术UEA膨胀剂主要由膨胀、抗裂组分组成,集抗裂、防水于一体,在水泥中掺6-8%(占胶凝材料总量),拌水后会生产大量膨胀性结晶化合物:水化硫铝酸钙(即

2、钙矶石)使混凝土产生湿度的膨胀,膨胀混凝土在钢筋和邻位的约束下,在结构中建立0.2-0.7MPa的预压应力,这一预压应力可抵消混凝土在硬化过程中产生的收缩拉应力,或使其小于混凝土的拉伸极限,从而防止混凝土收缩开裂,补偿混凝土的干缩和冷缩,提高自愈性能,同时改善孔结构,提高抗渗性能。掺入UEA膨胀剂后还可以改善混凝土的孔结构,二次水化生成钙研石有水的情况下,在裂缝和毛细孔外生长,形成针棒状的晶体,起到填充、堵塞和切断毛细孔等渗水通道,达到自愈的作用。使混凝土细孔减少,增加税致密性。这不仅提高了抗渗效果,同时也提高了力学强度和耐久性能。2、UEA膨胀剂无缝设计方法以“膨胀加强带”取代“后浇带”,由

3、于普通混凝土存在收缩导致开裂,结构设计一般是以设置临时性收缩变形缝的方法释放大部分收缩应力,过一段时间后再以较大膨胀量的混凝土回填此缝。然而,后浇缝浇筑时混凝土表面及杂物清理等工作十分麻烦,且工期长,稍不注意还会留下诸多的质量隐患。而UEA膨胀剂的膨胀加强带是一种“抗放兼备,以抗为主”设计原则。在应力集中的。max处设置膨胀加强带,宽度一般为2米,带的两侧架设密孔钢丝网,并用立筋加固,目的是防止两侧混凝土流入加强带内,通过调整UEA掺量,使混凝土获得不同的限制膨胀率,使结构的收缩应力得到大小适宜的补偿,从而厉害到防止混凝土结构开裂的目的。施工时,加强带外用小膨胀混凝土(掺UEA膨胀剂6%,混凝

4、土限制膨胀率约0.020.03%),浇注到加强带时,改用大膨胀混凝土(掺UEA8%,混凝土限制膨胀率约0.0350.040%),带内强度等级比两侧高5Mpa,到加强带另一侧时,又改为小膨胀混凝土浇注,如此循环下去,可连续浇注本工程底板超长结构。还可根据结构及施工组织情况,选择连续式、间歇式或跳仓式浇筑。既方便施工,缩短工期,又可保证工程质量。三、施工规程1、原材料(1)水泥:琉璃河长城P.O42.5;(2)砂:昌平运发中砂,含泥量小于3%;(3)石子:天利5-25mm连续级配碎石,含泥量小于1%(4)掺合料:德州华能I级粉煤灰(5)外加剂:建工研究院AN6防冻剂、ANlO-2泵送剂(6)膨胀剂

5、:中岩公司ZY牌UEA膨胀剂2、底板混凝土性能要求(1)混凝土坍落度:入泵坍落度160-18Omm,Ih后为140-160mm,以满足泵送需要。(2)混凝土凝结时间:16-18h3、UEA设计参数胶凝材料B=C+FA+UEA(C为水泥,UEA为膨胀剂,FA为粉煤灰UEA掺量:UEA=UEAB底板、顶板、墙体UEA掺量为6%,膨胀加强带UEA掺量为8%,配合比见下表:强度等级水灰比砂率水泥水砂石粉煤灰外加剂膨胀剂C35P80.45453201738089887910.625C40P8加强带0.41443431727769888512.137四、混凝土拌制与质量控制要求搅拌站对使用的输送和计量设备

6、进行检修,确保施工期间的使用,进场的原材料要进行严格把关,必须符合GJ有关标准,现场要加强管理,有明确的生产记录,并对混凝土质量控制要求如下:1、各种原材料必须符合有关标准,并检验合格后才能入库2、定期校验计量设备,水泥、粉煤灰、用水量、UEA,外加剂计量误差不得超过1%,砂、石不得超过2%;3、投料顺序为:砂、石、水泥、UEA、粉煤灰、水搅拌时间90秒;4、由于砂、石材料的含水率经常变化,因此拌合混凝土应以坍落度为准,施工现场可根据砂石含水率调整配合比所设计的用水量;5、现场应按GJ有关规定留取试块。五、混凝土的浇筑与养护1、钢筋、模板按设计图纸安装、绑扎,必须固定牢固,模板缝应拼接严密并采

7、用封口胶进行粘贴,以确保接缝之间不得漏浆;2、混凝土浇注之前,模板内不得有积水;3、施工时,按计划开始从一侧浇筑混凝土,分层布料以阶梯式进行,每层混凝土振捣要密实,不能漏振、欠振,也不可过振,振捣时间宜在1530秒,以混凝土开始泛浆和不冒泡为准,振捣时要快插慢拔,振点布置要均匀,振捣时应尽量不触及模板、钢筋、止水带等,以防止其移位、变形;4、混凝土必须连续浇筑,不得出现冷缝,必须保证“软接茬”;5、后浇膨胀加强施工时要将带内的杂物清理干净,并用水清理、润湿;6、浇筑的混凝土在初凝后,终凝前用木抹子进行两次抹压,搓毛,避免出现沉降裂缝;7、底板、顶板施工完毕后,需及时养护,用塑料薄膜、麻袋等覆盖,待混凝土有一定强度后即可进行路面回填基层施工;8、其他事宜按混凝土结构工程施工质量验收规范(GB50204-2002)执行。六、混凝土价格的调整掺用ZY膨胀剂后C35P8混凝土价格在原先C35P8价格基础上增加30元11C40P8加强带混凝土价格在原先C40P8价格基础上增加35元m3o中建八局首都机场扩建GTC项目总承包部

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 建筑/环境 > 施工组织

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
