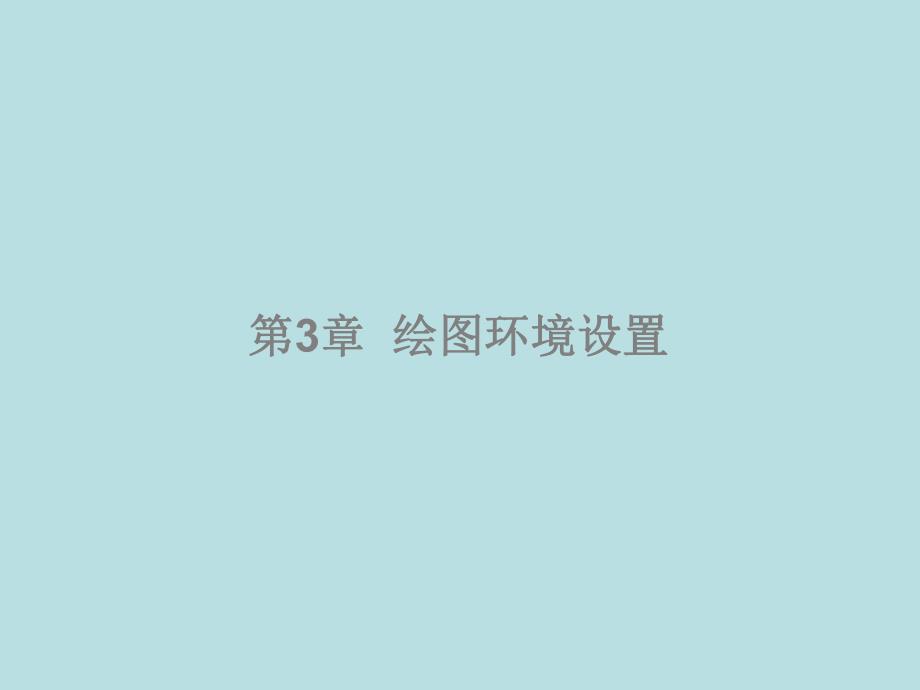

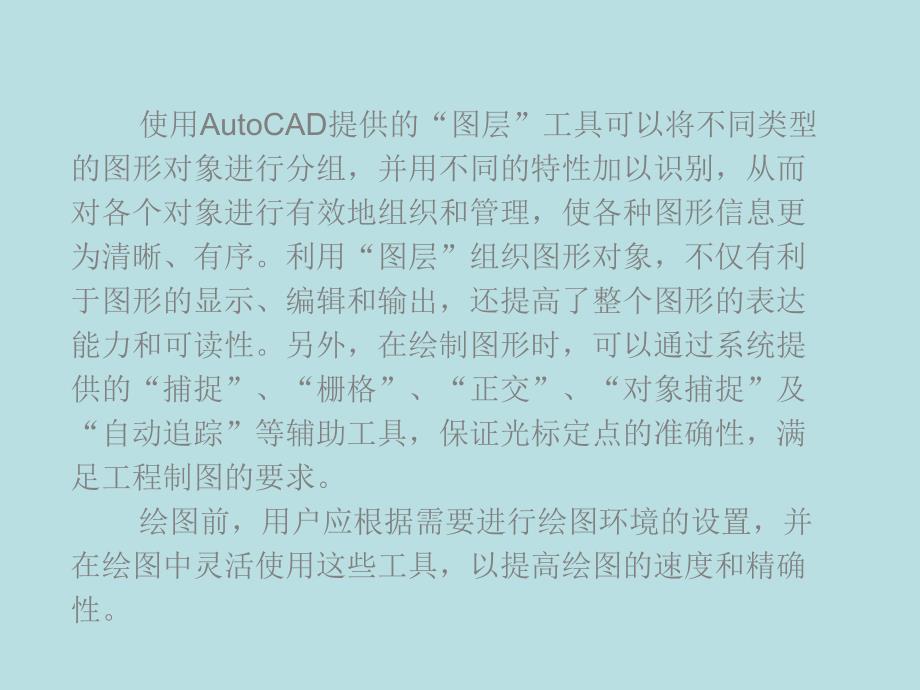

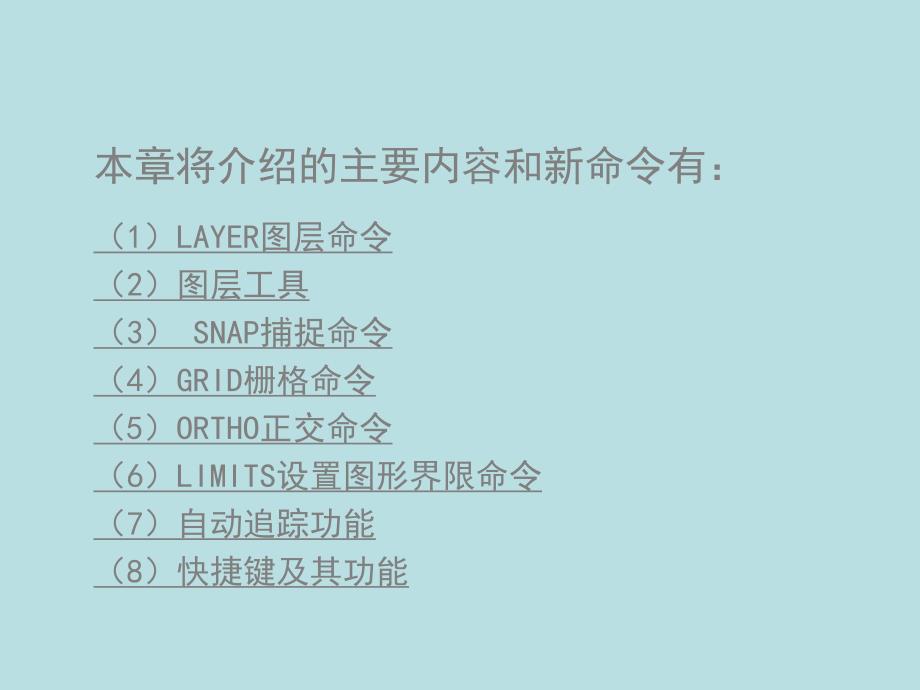

1、第第3章章 绘图环境设置绘图环境设置 使用AutoCAD提供的“图层”工具可以将不同类型的图形对象进行分组，并用不同的特性加以识别，从而对各个对象进行有效地组织和管理，使各种图形信息更为清晰、有序。利用“图层”组织图形对象，不仅有利于图形的显示、编辑和输出，还提高了整个图形的表达能力和可读性。另外，在绘制图形时，可以通过系统提供的“捕捉”、“栅格”、“正交”、“对象捕捉”及“自动追踪”等辅助工具，保证光标定点的准确性，满足工程制图的要求。绘图前，用户应根据需要进行绘图环境的设置，并在绘图中灵活使用这些工具，以提高绘图的速度和精确性。本章将介绍的主要内容和新命令有：（1）LAYER图层命令（2）
2、图层工具（3）SNAP捕捉命令（4）GRID栅格命令（5）ORTHO正交命令（6）LIMITS设置图形界限命令（7）自动追踪功能（8）快捷键及其功能3.1 图层的应用图层的应用 一张工程图样具有多个不同性质的图形对象，如不同线型的图形对象、尺寸标注、文字注释等对象。AutoCAD把线型、线宽和颜色等作为对象的基本特性，用图层来管理这些特性。每一个图层相当于一张没有厚度的透明纸，且具有一种线型、线宽和颜色，在不同的纸上绘制不同特性的对象，这些透明纸重叠后便构成一个完整的图形。图层具有以下性质：（1）每一个图层都具有一个名称，层名可以由255个字符组成。系统默认设置的图层是“0”层。（2）每个图层
3、只能指定一种颜色，系统默认设置的颜色为白色。（3）每个图层只能指定一种线型，系统默认设置的线型为Continuous（连续线）。（4）当前作图所使用的图层称为当前层。一个图形文件中的图层数量不受限制，但当前层只有一个，通过简单的切换可以将创建好的图层设置为当前层。图层具有以下性质：（5）图层有打开和关闭两个状态。打开的图层是可见的，其图形对象可以被显示、编辑或打印输出。关闭的图层则不可见，在关闭的图层上可以绘制新的对象，但不能被显示。（6）为加快图形重生成的速度，可以将那些与编辑无关的图层冻结。当前层不能被冻结。冻结后的图层可以解冻。（7）为了防止某图形对象被误修改，可将该对象所在的图层锁定。
4、锁定后的图层可以解锁。3.1.1 图层操作图层操作 利用“图层特性管理器”对图层进行操作：创建新图层、重命名或删除选定的图层、设置或更改选定图层的特性和状态等。调用命令的方式：菜单：执行“格式”|“图层”命令 图标：单击“图层”工具栏中的 图标按钮 键盘命令：LAYER（或LA）3.1.1 图层操作图层操作执行该命令后，将弹出“图层特性管理器”对话框。图3-1“图层特性管理器”对话框 1.创建新图层创建新图层操作步骤如下：第1步，调用“图层”命令。第2步，在“图层特性管理器”对话框中，单击“新建图层”按钮 ，在图层列表中显示名称为“图层1”的新图层，且处于被选中状态。第3步，单击新图层的名称，
5、在其“名称”文本框中输入图层的名称，为新图层重命名。第4步，设置图层的特性、状态。第5步，单击“确定”按钮，关闭对话框。2设置图层特性设置图层特性 1）设置图层颜色操作步骤如下：第1步，单击某一图层“颜色”列中的色块图标或颜色名，打开“选择颜色”对话框。第2步，在“索引颜色”选项卡的调色板中选择一种颜色，并显示所选颜色的名称和编号。第3步，单击“确定”按钮，保存颜色设置，返回“图层特性管理器”对话框。2）设置图层线型 操作步骤如下：第1步，单击某一图层“线型”列表中的线型名，打开“选择线型”对话框。第2步，单击“加载”按钮，打开“加载或重载线型”对话框。第3步，在“可用线型”列表中选择“aca
6、diso.lin”线型文件中定义的线型。或单击“文件”按钮，在打开的“选择线型文件”对话框中，选择用户自定义线型文件后，在“可用线型”列表中选择自定义的线型。第4步，单击“确定”按钮，返回“选择线型”对话框，加载的线型显示在“已加载的线型”列表中。第5步，选择所需的线型。第6步，单击“确定”按钮，保存线型设置，返回“图层特性管理器”对话框。3）设置图层的线型宽度 操作步骤如下：第1步，单击某一图层“线宽”列表中的线宽图标或线宽名，打开“线宽”对话框。第2步，选择所需要的线宽。第3步，单击“确定”按钮，保存线宽设置，返回“图层特性管理器”对话框。注意：设置的图层线型宽度只有在状态行上的“线宽”按
7、钮被打开后才能显示。3设置当前图层设置当前图层 操作步骤如下：第1步，在“图层特性管理器”对话框中，选定要作为当前层的某一图层，使其亮显。第2步，单击“置为当前”按钮 ，在选定图层上出现标记 。第3步，单击“应用”按钮，保存设置。4删除图层删除图层 操作步骤如下：第1步，在“图层特性管理器”对话框中，选定要删除的某一图层，使其亮显。第2步，单击“删除图层”按钮 ，在选定图层上出现标记。第3步，单击“应用”，删除选定图层。注意：系统默认设置的0层、包含对象的图层以及当前层均不能被删除。5设置图层状态设置图层状态 1）设置图层的可见性（开/关）操作步骤如下：第1步，在“图层特性管理器”对话框中，单
8、击某一图层上“开”列表中的灯泡图标。第2步，单击“应用”按钮，完成设置。图3-2 设置图层开/关 打开图层关闭图层2）冻结/解冻图层操作步骤如下：第1步，在“图层特性管理器”对话框中，单击某一图层上“冻结”列表中的图标。第2步，单击“应用”按钮，完成设置。冻结图层解冻图层图3-3 冻结/解冻图层3）锁定/解锁图层操作步骤如下：第1步，在“图层特性管理器”对话框中，单击某一图层上“锁定”列表中的图标。第2步，单击“应用”按钮，完成设置。锁定图层解锁图层图3-4 锁定/解锁图层注意：（1）在关闭当前图层时，系统将出现一个信息框，提示“当前层被关闭”。一般情况下，不关闭当前层。（2）在当前层上单击太
9、阳图标，系统将出现一个信息框，提示“不能冻结当前层”。冻结的图层也不能设置为当前层，系统会出现一个信息框，提示用户。（3）图层的打印设置只对打开和解冻的可见图层有效，当前图形中已被关闭或冻结的图层，即使设置为可打印，该图层的对象也不能打印出来。3.2 作图状态的设置作图状态的设置 在绘图时，用光标定点虽然方便快捷，但一般情况下不能确保图形的精度。AutoCAD系统提供了“捕捉”、“栅格”、“正交等辅助工具来控制作图状态，这样不仅可以帮助用户用光标精确定位，而且还提高了绘图的速度。捕捉捕捉 栅格栅格 正交正交 3.2.1 捕捉捕捉 捕捉点是屏幕上不可见的网点，用以控制光标移动的最小步距。当捕捉功
10、能打开时，光标便不能连续移动，而只能在捕捉点之间跳动，并停留在捕捉点，这样可以保证使用光标或箭头键精确定点。利用“草图设置”命令可以设置“捕捉”模式。调用命令的方式：菜单：执行“工具”|“草图设置”命令键盘命令：DSETTINGS（或DS）状态行：在状态行上的“捕捉”、“栅格”、“极轴”、“对象捕捉”、“对 象追踪”或DYN按钮上单击鼠标右键，在弹出的快捷菜单中选择“设置”项。3.2.1 捕捉捕捉执行该命令后，将弹出“草图设置”对话框 图3-5“草图设置”对话框3.2.1 捕捉捕捉在“捕捉和栅格”选项卡中设置“捕捉”的参数和模式。操作步骤如下：第1步，调用“草图设置”命令。第2步，在“捕捉X轴
11、间距”文本框中输入水平方向的捕捉间距。第3步，在“捕捉Y轴间距”文本框中输入垂直方向的捕捉间距。第4步，在“捕捉类型”选项组中，选择“栅格捕捉”类型的“矩形捕捉”样式。第5步，单击“确定”按钮，完成设置。3.2.1 捕捉捕捉 在绘图过程中，捕捉功能可以随时打开或关闭，其方法有以下3种：在“捕捉和栅格”选项卡中，选中（不选中）“启用捕捉”复选框。单击状态行上的“捕捉”按钮。功能键F9。3.2.2 栅格栅格 栅格是一种点阵，相当于坐标纸上的方格，栅格不是图形的一部分，只作为视觉参考，不能打印出来。打开栅格显示时，屏幕上将显示栅格点，可以直观显示对象之间的距离，以便于用户定位对象。利用“草图设置”命
12、令设置“栅格”模式。在“捕捉和栅格”选项卡的“栅格”选项组中设置“栅格”的参数和模式。操作步骤如下：第1步，调用“草图设置”命令。第2步，在“栅格X轴间距”文本框中输入水平方向的栅格间距。第3步，在“栅格Y轴间距”文本框中输入垂直方向的栅格间距。第4步，在“栅格行为”选项组内，根据需要选择/不选择“自适应栅格”和“显示超出界限的栅格”复选框。第5步，单击“确定”按钮，完成设置。注意：栅格间距一般设成捕捉间距的整数倍，便于作图。注意：栅格间距一般设成捕捉间距的整数倍，便于作图。在绘图过程中，可以随时打开或关闭栅格显示，其方法有以下3种：在“捕捉和栅格”选项卡中，选中（不选中）“启用栅格”复选框。
13、单击状态行上的“栅格”按钮。功能键F7。3.2.3 正交正交 当打开正交模式后，系统将控制光标在与当前坐标系的X、Y坐标轴平行的方向上移动，这样可以方便地在水平或垂直方向上绘制和编辑图形。利用“正交”命令可以打开或关闭正交模式。调用命令的方式：键盘命令：ORTHO“正交”命令为透明命令，在绘图过程中可以随时打开或关闭,其方法还有以下二种：单击状态行上的“正交”按钮，可以打开或关闭正交。功能键F8。操作步骤如下：操作步骤如下：第1步，调用“正交”命令。第2步，命令提示为“输入模式 开(ON)/关(OFF)”：时，输入ON/OFF。注意：正交模式只作用于用鼠标等定点设备绘制编辑图形，而利用键盘输入
14、点坐标绘制和编辑图形时，不受正交模式影响。3.3 图形界限的设置图形界限的设置 利用AutoCAD绘制图形时，一般要根据图纸幅面设置图形界限，控制绘图的范围。图形界限相当于图纸的大小，打开图限时，防止图形超出图限；关闭图限时，允许图形超出图限。调用命令的方式：菜单：执行“格式”|“图形界限”命令键盘命令：LIMITS执行“图形界限”命令后，可以进行如下操作。设置图形界限设置图形界限 打开打开/关闭图限检查关闭图限检查 1.设置图形界限设置图形界限操作步骤如下：操作步骤如下：第1步，调用“图形界限”命令。第2步，命令提示为“指定左下角点或开（ON）/关（OFF）：”时，输入矩形图限左下角点的坐标
15、。第3步，命令提示为“指定右上角点：”时，输入矩形图限右上角点的坐标。注意：设置好图形界限后，一般要执行一下图形缩放命令，显示图形界限。2.打开打开/关闭图限检查关闭图限检查操作步骤如下：操作步骤如下：第1步，调用“图形界限”命令。第2步，命令提示为“指定左下角点或开（ON）/关（OFF）：”时，输入ON/OFF。3.4 自动追踪功能自动追踪功能 自动追踪功能可以相对于已存在图形上的点，沿预先指定的追踪方向精确定点，这是精确绘图有效的辅助工具。系统提供了两种自动追踪功能：极轴追踪和对象捕捉追踪。极轴追踪极轴追踪 对象捕捉追踪对象捕捉追踪 3.4.1 极轴追踪极轴追踪 极轴追踪功能可以相对于前一
16、点，沿预先指定角度的追踪方向获得所需的点。在绘图过程中，可以随时打开或关闭极轴追踪功能，其方法有以下3种：在“极轴追踪”选项卡中，选中（不选中）“启用极轴追踪”复选框。单击状态行上的“极轴”按钮。功能键F10。1.设置极轴追踪方向设置极轴追踪方向 利用“草图设置”对话框的“极轴追踪”选项卡通过设置极轴角度增量和极轴角测量单位来确定极轴追踪方向。输入极轴角度增量设置附加角 新建附加角 输入附加角 新建附加角 角增量为相对于当前用户坐标系角增量为相对于前一个创建的线段 图3-6 设置极轴追踪方向 打开/关闭极轴追踪2.使用极轴追踪功能定点使用极轴追踪功能定点 在绘制或编辑图形对象过程中，当系统要求输入点时，打开极轴追踪功能，移动光标至追踪方向附近，则在极轴角度方向上将出现一条临时追踪辅助虚线，并提示追踪方向以及当前光标点与前一点的距离，用户可以直接拾取或输入距离值或利用对象捕捉定点。（a）沿极轴追踪方向上定点 （b）捕捉极轴追踪方向上与对象的交点图3-7 利用极轴追踪功能定点 3.4.2 对象捕捉追踪对象捕捉追踪 对象捕捉追踪功能可以相对于对象捕捉点，并沿指定的追踪方向获得所需要的点。使用
