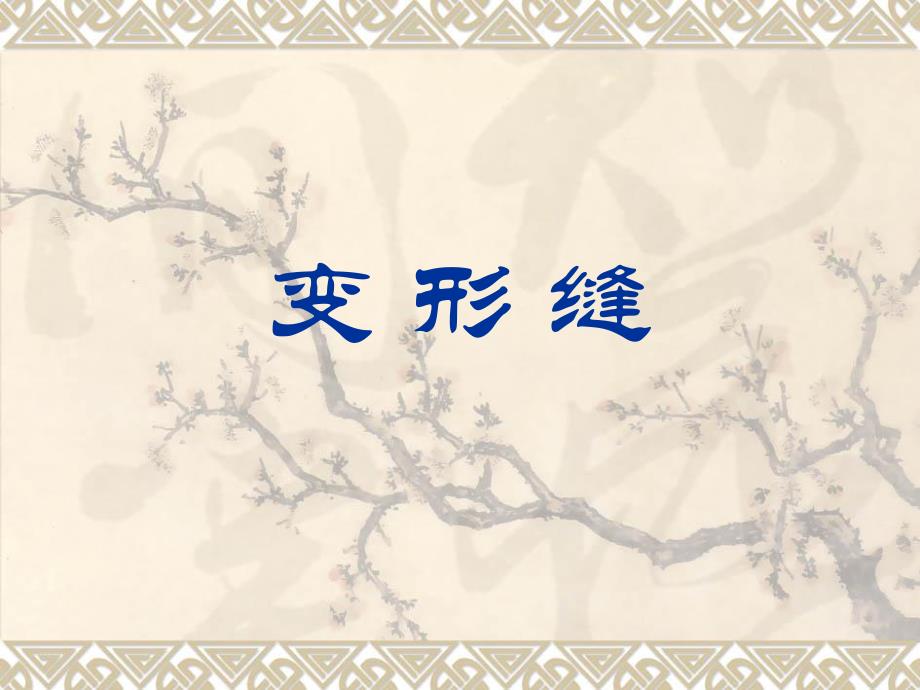

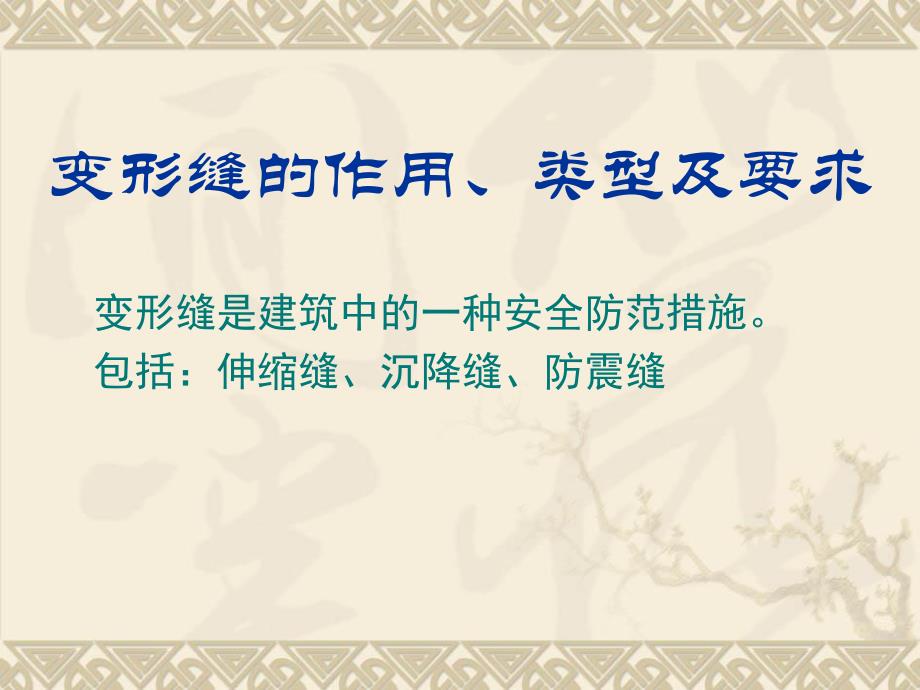

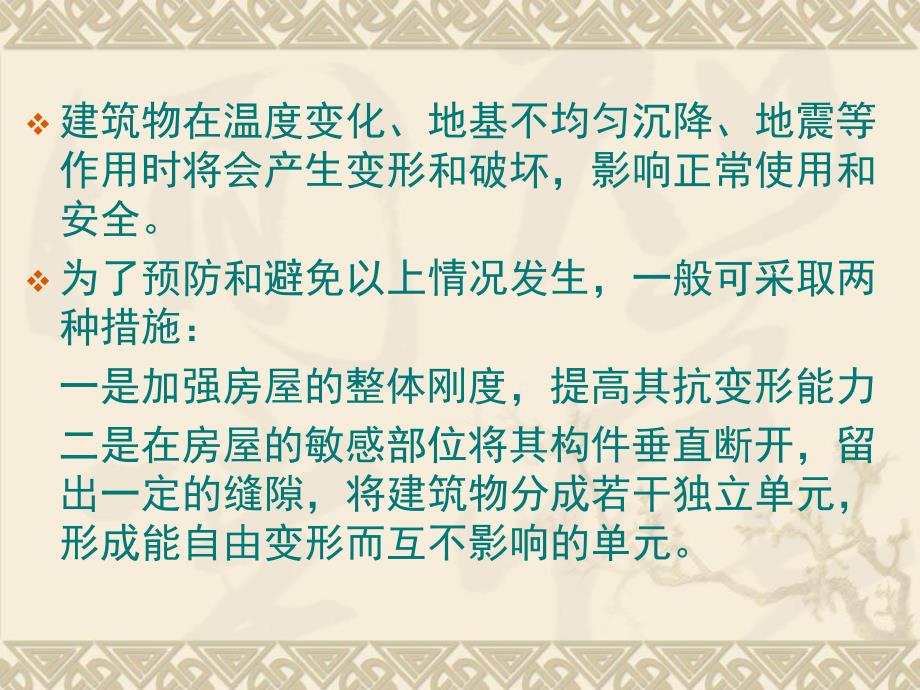

1、变 形 缝变形缝的作用、类型及要求变形缝是建筑中的一种安全防范措施。包括：伸缩缝、沉降缝、防震缝v建筑物在温度变化、地基不均匀沉降、地震等作用时将会产生变形和破坏，影响正常使用和安全。v为了预防和避免以上情况发生，一般可采取两种措施：一是加强房屋的整体刚度，提高其抗变形能力 二是在房屋的敏感部位将其构件垂直断开，留出一定的缝隙，将建筑物分成若干独立单元，形成能自由变形而互不影响的单元。v12.1.1 伸缩缝v建筑物处于温度变化之中，在昼夜温度循环和较长的冬夏季节循环作用下，其形状和尺寸因热胀冷缩而发生变化。v基础以上构件全部断开，基础不必断开（因基础受温度变化影响小）。v缝宽 20 40 mm
2、。v12.1.2 沉降缝v由于地基的不均匀沉降，结构内将产生附加的应力，使建筑物某些薄弱部位发生竖向错动而开裂，沉降缝就是为了避免这种状态的产生而设置的缝隙。v从建筑物基础底面至屋顶全部断开。缝的宽度随地基情况和建筑物高度的不同而不同，一般为 50 70 mmv12.1.3 防震缝v遇下列情况时宜设防震缝：v1)建筑立面高差在6m以上时；v2)建筑错层，且楼层错开距离较大时；v3)建筑物相邻部分的结构刚度、质量相差悬殊时。变形缝构造v12.2.1 墙体变形缝v(1)伸缩缝v根据墙的厚度，伸缩缝可做成平缝、错口缝和企口缝等形式(图12.3)。图图12.3 砖墙伸缩缝截面形式砖墙伸缩缝截面形式墙体
3、的外表面一般采用金属板做盖缝处理，墙体的内表面可采用金属板或木板做盖缝处理。图12.4、图12.5伸缩缝内、外墙的盖缝构造伸缩缝内、外墙的盖缝构造（a）沥青纤维）沥青纤维（b）油膏）油膏（c）金属皮）金属皮（d）塑铝或铝合金装饰板）塑铝或铝合金装饰板（e）木条）木条图图12.6 墙体外缝口沉降缝构造墙体外缝口沉降缝构造v(2)沉降缝v(3)防震缝图图12.7 墙体外缝口防震缝构造墙体外缝口防震缝构造v12.2.2 楼地层变形缝v楼地层变形缝的位置与缝宽应与墙体变形缝一致。图图12.8 楼底层变形缝构造楼底层变形缝构造v12.2.3 屋顶变形缝v屋顶变形缝的位置与缝宽应与墙体、楼地层的变形缝一致。(c)高低错落处屋顶变形缝高低错落处屋顶变形缝图图12.9 卷材防水屋顶变形缝构造卷材防水屋顶变形缝构造图图12.10 刚性防水平屋顶变形缝刚性防水平屋顶变形缝v12.2.4 基础变形缝v1)双基础方案v2)交叉式基础方案v3)悬挑基础方案图12.11 基础沉降缝的构造三缝之间的关系三缝之间的关系伸缩缝、沉降缝、防震缝的上部结构都必须断开，而沉降缝的基础也必须断开，伸缩缝的基础不必断开，防震缝的基础视情况不同断开或不断开。在设置变形缝时应综合考虑，互相兼顾，一缝多用，使工程建设既安全又经济。
