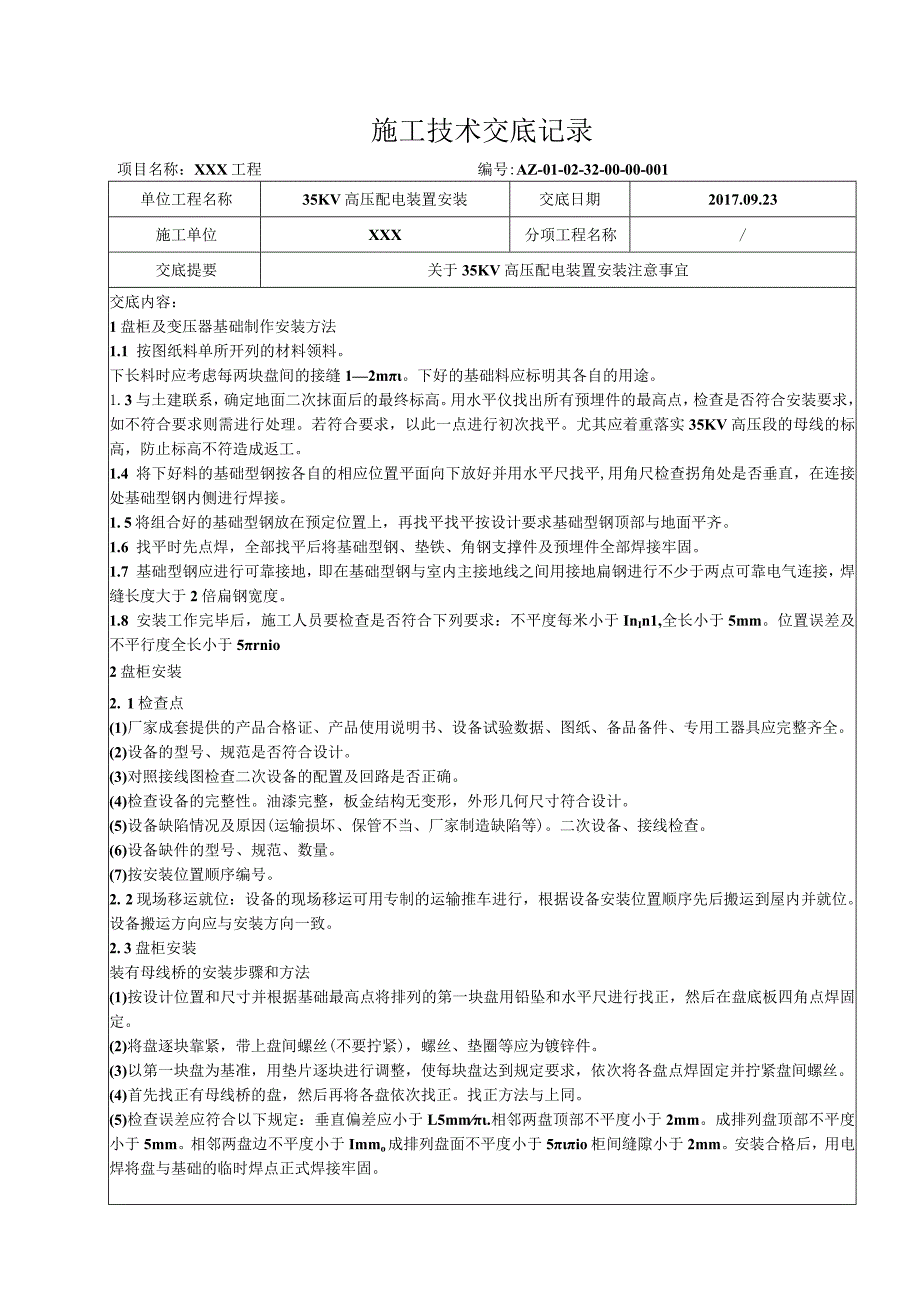

1、施工技术交底记录单位工程名称35KV高压配电装置安装交底日期2017.09.23施工单位XXX分项工程名称/交底提要关于35KV高压配电装置安装注意事宜交底内容：1盘柜及变压器基础制作安装方法1.1 按图纸料单所开列的材料领料。下长料时应考虑每两块盘间的接缝12m。下好的基础料应标明其各自的用途。1.3与土建联系，确定地面二次抹面后的最终标高。用水平仪找出所有预埋件的最高点，检查是否符合安装要求，如不符合要求则需进行处理。若符合要求，以此一点进行初次找平。尤其应着重落实35KV高压段的母线的标高，防止标高不符造成返工。1.4 将下好料的基础型钢按各自的相应位置平面向下放好并用水平尺找平,用角尺
2、检查拐角处是否垂直，在连接处基础型钢内侧进行焊接。1. 5将组合好的基础型钢放在预定位置上，再找平找平按设计要求基础型钢顶部与地面平齐。1.6 找平时先点焊，全部找平后将基础型钢、垫铁、角钢支撑件及预埋件全部焊接牢固。1.7 基础型钢应进行可靠接地，即在基础型钢与室内主接地线之间用接地扁钢进行不少于两点可靠电气连接，焊缝长度大于2倍扁钢宽度。1.8 安装工作完毕后，施工人员要检查是否符合下列要求：不平度每米小于InIn1,全长小于5mm。位置误差及不平行度全长小于5rnio2盘柜安装2. 1检查点(1)厂家成套提供的产品合格证、产品使用说明书、设备试验数据、图纸、备品备件、专用工器具应完整齐全
3、。(2)设备的型号、规范是否符合设计。(3)对照接线图检查二次设备的配置及回路是否正确。(4)检查设备的完整性。油漆完整，板金结构无变形，外形几何尺寸符合设计。(5)设备缺陷情况及原因(运输损坏、保管不当、厂家制造缺陷等)。二次设备、接线检查。(6)设备缺件的型号、规范、数量。(7)按安装位置顺序编号。2. 2现场移运就位：设备的现场移运可用专制的运输推车进行，根据设备安装位置顺序先后搬运到屋内并就位。设备搬运方向应与安装方向一致。2. 3盘柜安装装有母线桥的安装步骤和方法(1)按设计位置和尺寸并根据基础最高点将排列的第一块盘用铅坠和水平尺进行找正，然后在盘底板四角点焊固定。(2)将盘逐块靠紧

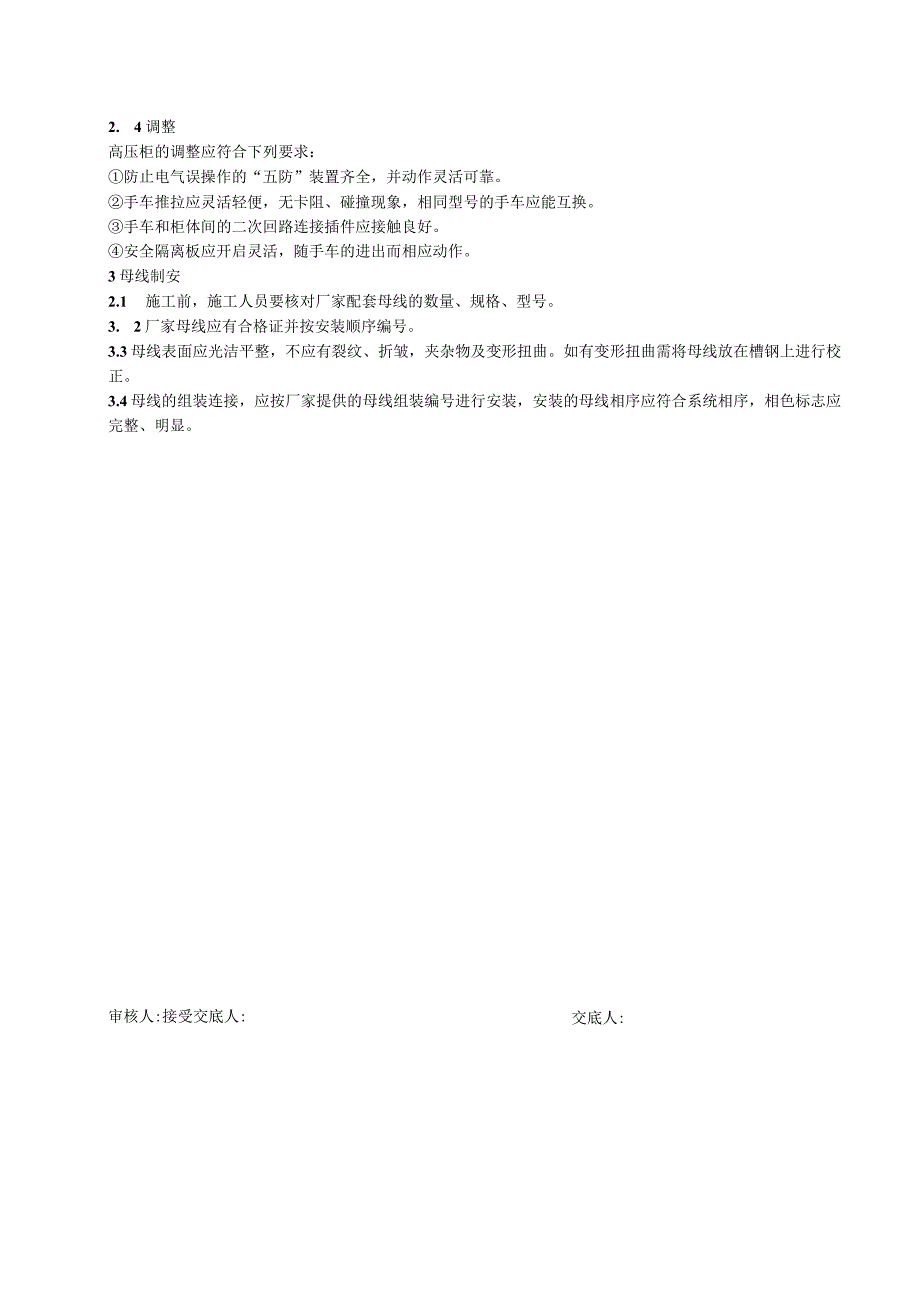

4、，带上盘间螺丝(不要拧紧)，螺丝、垫圈等应为镀锌件。(3)以第一块盘为基准，用垫片逐块进行调整，使每块盘达到规定要求，依次将各盘点焊固定并拧紧盘间螺丝。(4)首先找正有母线桥的盘，然后再将各盘依次找正。找正方法与上同。(5)检查误差应符合以下规定：垂直偏差应小于L5mm.相邻两盘顶部不平度小于2mm。成排列盘顶部不平度小于5mm。相邻两盘边不平度小于Immo成排列盘面不平度小于5io柜间缝隙小于2mm。安装合格后，用电焊将盘与基础的临时焊点正式焊接牢固。项目名称：XXX工程编号:AZ-01-02-32-00-00-0012. 4调整高压柜的调整应符合下列要求：防止电气误操作的“五防”装置齐全，并动作灵活可靠。手车推拉应灵活轻便，无卡阻、碰撞现象，相同型号的手车应能互换。手车和柜体间的二次回路连接插件应接触良好。安全隔离板应开启灵活，随手车的进出而相应动作。3母线制安2.1 施工前，施工人员要核对厂家配套母线的数量、规格、型号。3. 2厂家母线应有合格证并按安装顺序编号。3.3母线表面应光洁平整，不应有裂纹、折皱，夹杂物及变形扭曲。如有变形扭曲需将母线放在槽钢上进行校正。3.4母线的组装连接，应按厂家提供的母线组装编号进行安装，安装的母线相序应符合系统相序，相色标志应完整、明显。交底人:审核人:接受交底人:
