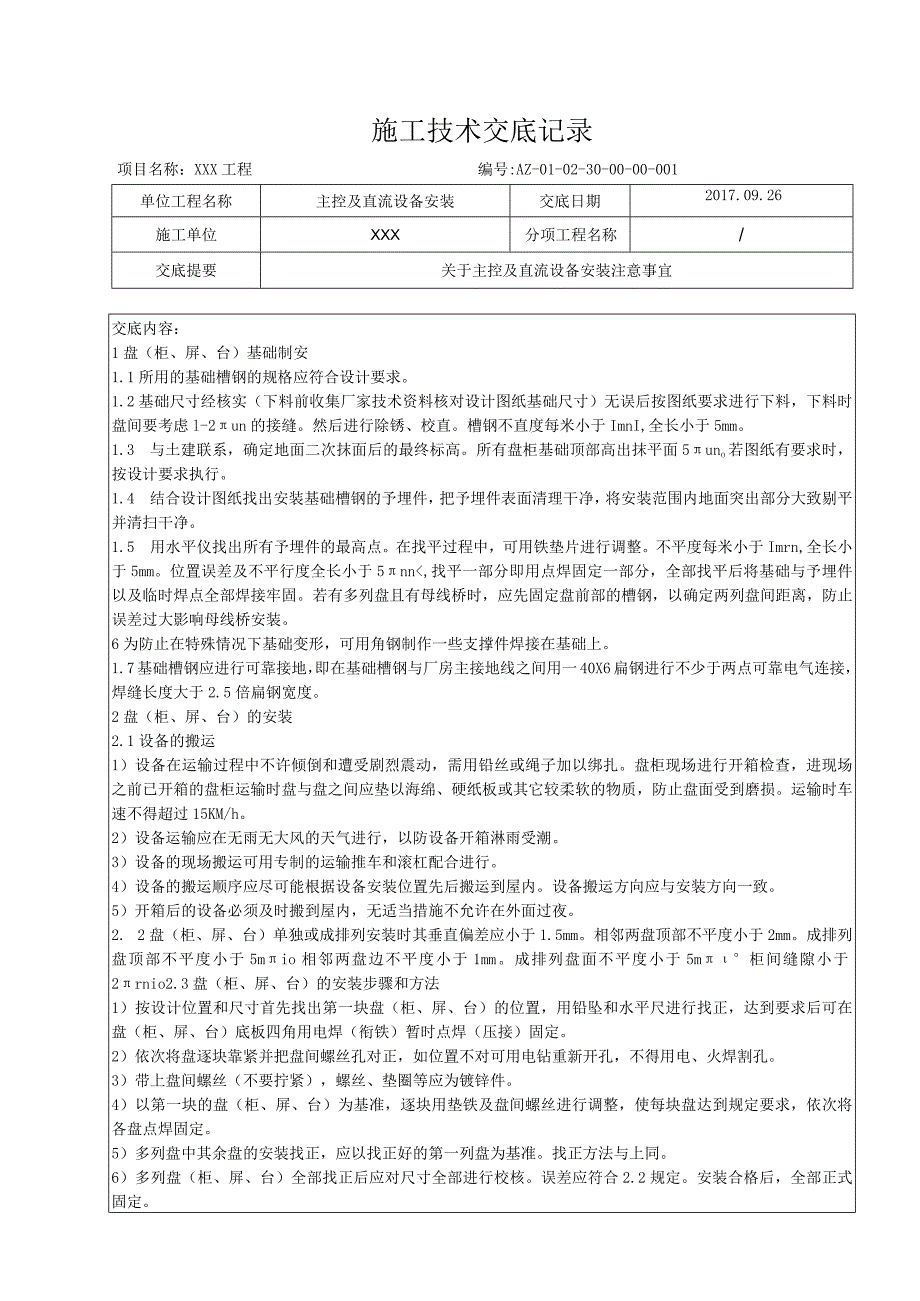

1、施工技术交底记录单位工程名称主控及直流设备安装交底日期2017.09.26施工单位XXX分项工程名称/交底提要关于主控及直流设备安装注意事宜项目名称：XXX工程编号:AZ-01-02-30-00-00-001交底内容：1盘（柜、屏、台）基础制安1.1所用的基础槽钢的规格应符合设计要求。1.2基础尺寸经核实（下料前收集厂家技术资料核对设计图纸基础尺寸）无误后按图纸要求进行下料，下料时盘间要考虑l-2un的接缝。然后进行除锈、校直。槽钢不直度每米小于ImnI,全长小于5mm。1.3 与土建联系，确定地面二次抹面后的最终标高。所有盘柜基础顶部高出抹平面5uno若图纸有要求时，按设计要求执行。1.4
2、结合设计图纸找出安装基础槽钢的予埋件，把予埋件表面清理干净，将安装范围内地面突出部分大致剔平并清扫干净。1.5 用水平仪找出所有予埋件的最高点。在找平过程中，可用铁垫片进行调整。不平度每米小于Imrn,全长小于5mm。位置误差及不平行度全长小于5nn,找平一部分即用点焊固定一部分，全部找平后将基础与予埋件以及临时焊点全部焊接牢固。若有多列盘且有母线桥时，应先固定盘前部的槽钢，以确定两列盘间距离，防止误差过大影响母线桥安装。6为防止在特殊情况下基础变形，可用角钢制作一些支撑件焊接在基础上。1.7基础槽钢应进行可靠接地，即在基础槽钢与厂房主接地线之间用一40X6扁钢进行不少于两点可靠电气连接，焊缝
3、长度大于2.5倍扁钢宽度。2盘（柜、屏、台）的安装2.1设备的搬运1）设备在运输过程中不许倾倒和遭受剧烈震动，需用铅丝或绳子加以绑扎。盘柜现场进行开箱检查，进现场之前已开箱的盘柜运输时盘与盘之间应垫以海绵、硬纸板或其它较柔软的物质，防止盘面受到磨损。运输时车速不得超过15KM/h。2）设备运输应在无雨无大风的天气进行，以防设备开箱淋雨受潮。3）设备的现场搬运可用专制的运输推车和滚杠配合进行。4）设备的搬运顺序应尽可能根据设备安装位置先后搬运到屋内。设备搬运方向应与安装方向一致。5）开箱后的设备必须及时搬到屋内，无适当措施不允许在外面过夜。2. 2盘（柜、屏、台）单独或成排列安装时其垂直偏差应小
4、于1.5mm。相邻两盘顶部不平度小于2mm。成排列盘顶部不平度小于5mio相邻两盘边不平度小于1mm。成排列盘面不平度小于5m柜间缝隙小于2rnio2.3盘（柜、屏、台）的安装步骤和方法1）按设计位置和尺寸首先找出第一块盘（柜、屏、台）的位置，用铅坠和水平尺进行找正，达到要求后可在盘（柜、屏、台）底板四角用电焊（衔铁）暂时点焊（压接）固定。2）依次将盘逐块靠紧并把盘间螺丝孔对正，如位置不对可用电钻重新开孔，不得用电、火焊割孔。3）带上盘间螺丝（不要拧紧），螺丝、垫圈等应为镀锌件。4）以第一块的盘（柜、屏、台）为基准，逐块用垫铁及盘间螺丝进行调整，使每块盘达到规定要求，依次将各盘点焊固定。5）多
5、列盘中其余盘的安装找正，应以找正好的第一列盘为基准。找正方法与上同。6）多列盘（柜、屏、台）全部找正后应对尺寸全部进行校核。误差应符合2.2规定。安装合格后，全部正式固定。2. 4保护屏放置于基础槽钢上，找平找正后在盘柜内侧点焊牢固。用衔铁将盘底压接牢固，压接时螺栓必须带弹簧垫圈，各盘要进行可靠接地，装有电器的可开启的门，应以裸铜软线与接地的金属构架可靠地连接。1. 5屏柜的一、二次回路及各部件连接件螺栓应紧固，无松动。3蓄电池安装1.1 按图纸对防震支架进行组合安装，确立安装架地脚螺钉孔位置，用铁胀栓将支架固定在地面上，防震架安装时要牢固可靠，作到整体平直，无扭曲变形及其他额外应力。1.2 蓄电池搬运时带包装箱起吊拉运，蓄电池在运输过程中轻搬轻放,避免强烈冲击和震动,不得倒置、重压和日晒雨淋。注意不可将接线端柱当作承力的搬运挂钩。1.3 蓄电池按设计要求就位，排列时注意正负极性。3. 4蓄电池安装时要作到平稳，间距均匀；同一排、列的蓄电池槽高低一致，排列整齐。3. 5联接前蓄电池端面必须擦拭干净，清除蓄电池表面污垢时，可用浸湿水或酒精的抹布擦拭，不可用芳香：S、汽油、煤油等有机溶剂擦洗，以免损坏外壳。2. 6按串联的方法连接各电池，接头连接部分涂以电力复合脂，螺栓要紧固。联接完后测量电池对地绝缘应合格。交底人:审核人:接受交底人:
