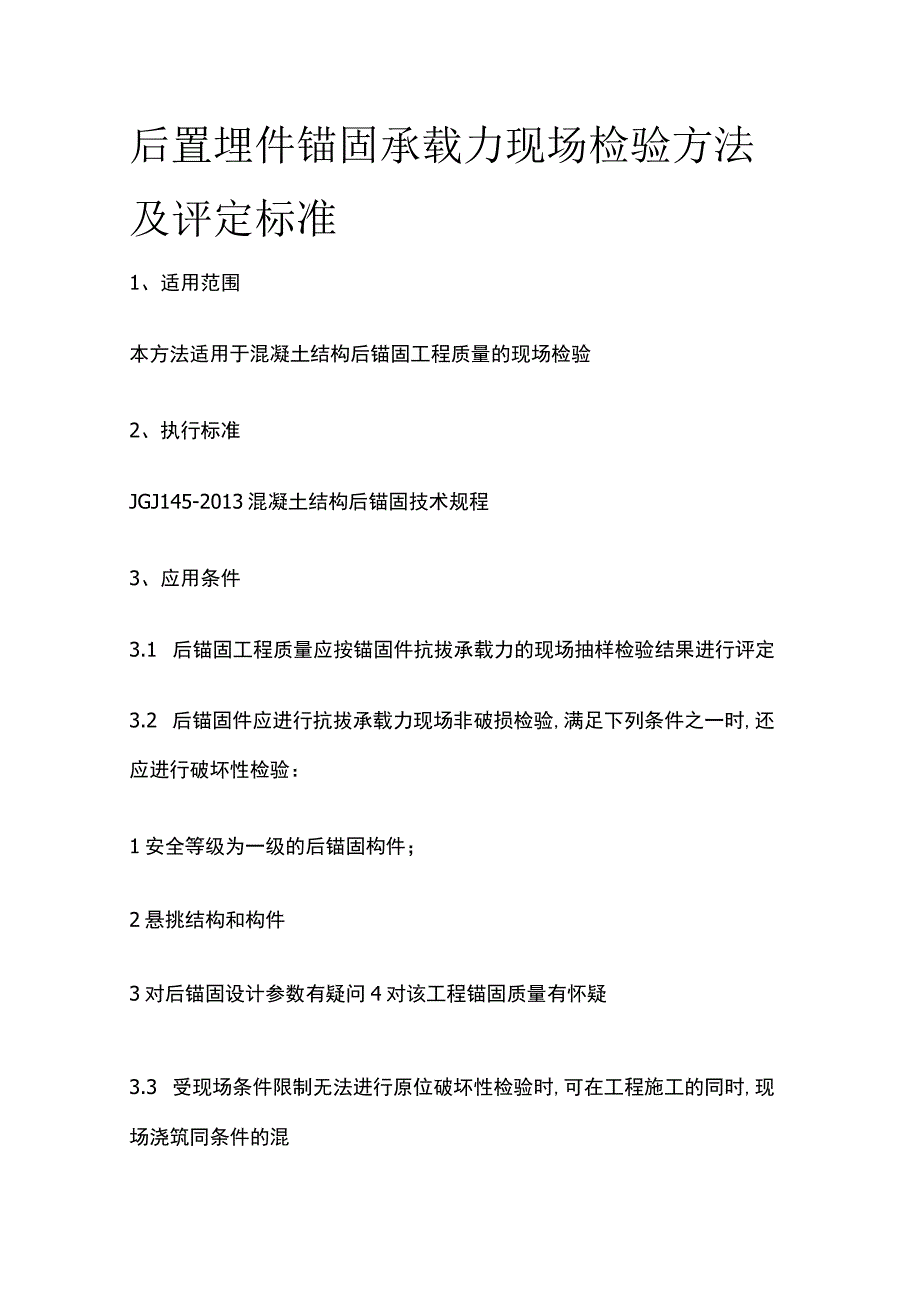

1、后置埋件锚固承载力现场检验方法及评定标准1、适用范围本方法适用于混凝土结构后锚固工程质量的现场检验2、执行标准JGJ145-2013混凝土结构后锚固技术规程3、应用条件3.1 后锚固工程质量应按锚固件抗拔承载力的现场抽样检验结果进行评定3.2 后锚固件应进行抗拔承载力现场非破损检验,满足下列条件之一时,还应进行破坏性检验：1安全等级为一级的后锚固构件；2悬挑结构和构件3对后锚固设计参数有疑问4对该工程锚固质量有怀疑3.3 受现场条件限制无法进行原位破坏性检验时,可在工程施工的同时,现场浇筑同条件的混凝土块体作为基材安装锚固件，并应按规定的时间进行破坏性检验，且应事先征得设计和监理单位的书面同意

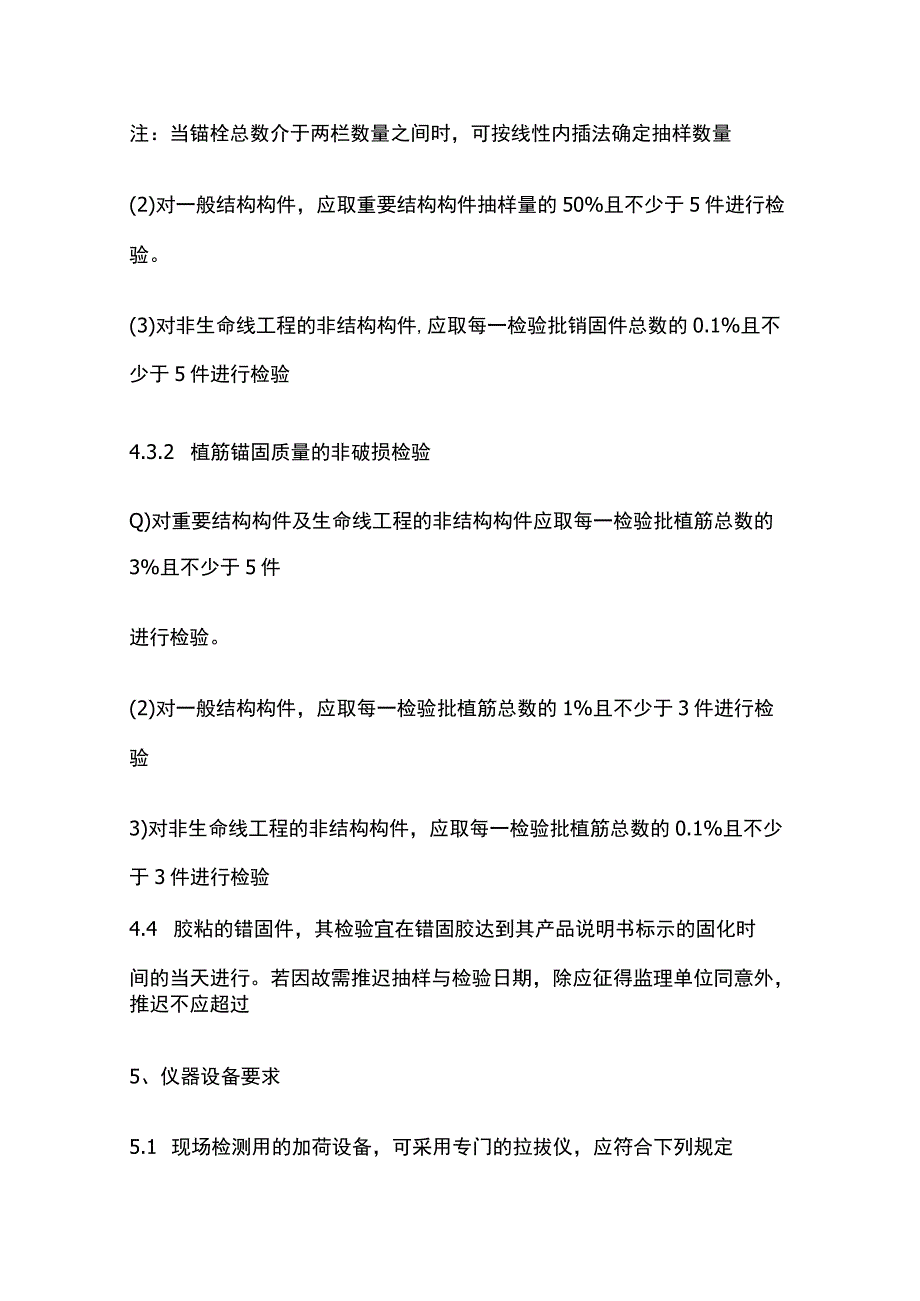

2、，并在现场见证试验4、抽样规则4.1 锚固质量现场检验抽样时，应以同品种、同规格、同强度等级的错固件安装于锚固部位基本相同的同类构件为一检验批，并应从每一检验批所含的锚固件中进行抽样。4.2 现场破坏性检验宜选择锚固区以外的同条件位置，应取每一检验批锚固件总数的0.1%且不少于5件进行检验。错固件为植筋且数量不超过100件时，可取3件进行检验。4.3 现场非破损检验的抽样数量，应符合下列规定：4.3.1 锚栓锚固质量的非破损检验Q)对重要结构构件及生命线工程的非结构构件,应按表4.3规定的抽样数量对该检验批的锚栓进行检验注：当锚栓总数介于两栏数量之间时，可按线性内插法确定抽样数量(2)对一般结
3、构构件，应取重要结构构件抽样量的50%且不少于5件进行检验。(3)对非生命线工程的非结构构件,应取每一检验批销固件总数的0.1%且不少于5件进行检验4.3.2 植筋锚固质量的非破损检验Q)对重要结构构件及生命线工程的非结构构件应取每一检验批植筋总数的3%且不少于5件进行检验。(2)对一般结构构件，应取每一检验批植筋总数的1%且不少于3件进行检验3)对非生命线工程的非结构构件，应取每一检验批植筋总数的0.1%且不少于3件进行检验4.4 胶粘的错固件，其检验宜在错固胶达到其产品说明书标示的固化时间的当天进行。若因故需推迟抽样与检验日期，除应征得监理单位同意外，推迟不应超过5、仪器设备要求5.1 现
4、场检测用的加荷设备，可采用专门的拉拔仪，应符合下列规定)设备的加荷能力应比预计的检验荷载值至少大20.1且不大于检验荷载的2.5倍，应能连续、平稳、速度可控地运行(2)加载设备应能够按照规定的速度加载测力系统整机允许偏差为全量程士(3)设备的液压加荷系统持荷时间不超过5min时，其降荷值不应大于5%(4)加载设备应能够保证所施加的拉伸荷载始终与后锚固构件的轴线(5)加载设备支撑环内径DO应符合下列规定：植筋：DO不应小于12d和250m的较大值膨胀型错栓和扩底型锚栓：DO不应小于4hef化学锚栓发生混合破坏及钢材破坏时：DO不应小于12d和250咖的较大值；化学锚栓发生混凝土锥体破坏时：DO不
5、应小于4hef05.2 当委托方要求检测重要结构锚固件连接的荷载位移曲线时，现场测量位移的装置应符合下列规定：Q)仪表的量程不应小于50m;其测量的允许偏差应为0.02m(2)测量位移装置应能与测力系统同步工作，连续记录，测出锚固件相对于混凝土表面的垂直位移，并绘制荷载位移全程曲线5.3 现场检验用的仪器设备应定期由法定计量检定机构进行检定。遇到下列情况之一时，还应重新检定读数出现异常；(2)拆卸检查或更换零部件后6、加载方式6.1 检验锚固拉拔承载力的加载方式可分为连续加载或分级加载，可根据实际情况选用。6.2 进行非破损检验时，施加荷载应符合下列规定：Q)连续加载时，应以均匀速率在2min
6、3min时间内加载至设定的检验荷载，持荷2min(2)分级加载时，应将设定的检验荷载均分为10级，每级持荷Imin,直至设定的检验荷载，并持荷2min(3荷载检验值应取0.9fykAs和0.8Nrk广的较小值，NRk,*为非钢材破坏承载力标准值，可按JGJ145-2013规程第6章有关规定计算。6.3 进行破坏性检验时，施加荷载应符合下列规定：Q)连续加载时，对锚栓应以均匀速率在2min3min时间内加荷至锚固破坏，对植筋应以均匀速率在2min7min时间内加荷至锚固破坏(2)分级加载时，前8级，每级荷载增量应取0.1NU,且每级持荷Imin1.5min自第9级起,每级荷载增量应取为0.05N,且每级持荷30s,直至锚固破坏。Nu为计算破坏荷载值。7、检验结果评定7.1非破损检验的评定，应按下列规定进行Q)试样在持荷期间，锚固件无滑移、基材混凝土无裂纹或其他局部损坏迹象出现且加载装置的荷载示值在2min内无下降或下降幅度不超过5%的检验荷载时，应评定为合格(2)一个检验批所抽取的试样全部合格时该检验批应评定为合格检验批(3)一个检验批中不合格的试样不超过5%时,应另抽3根试样进行破坏性检验，若检验结果全部合格，该检验批仍可评定为合格检验批(4)一个检验批中不合格的试样超过5%时，该检验批应评定为不合格,且不应重做检验
