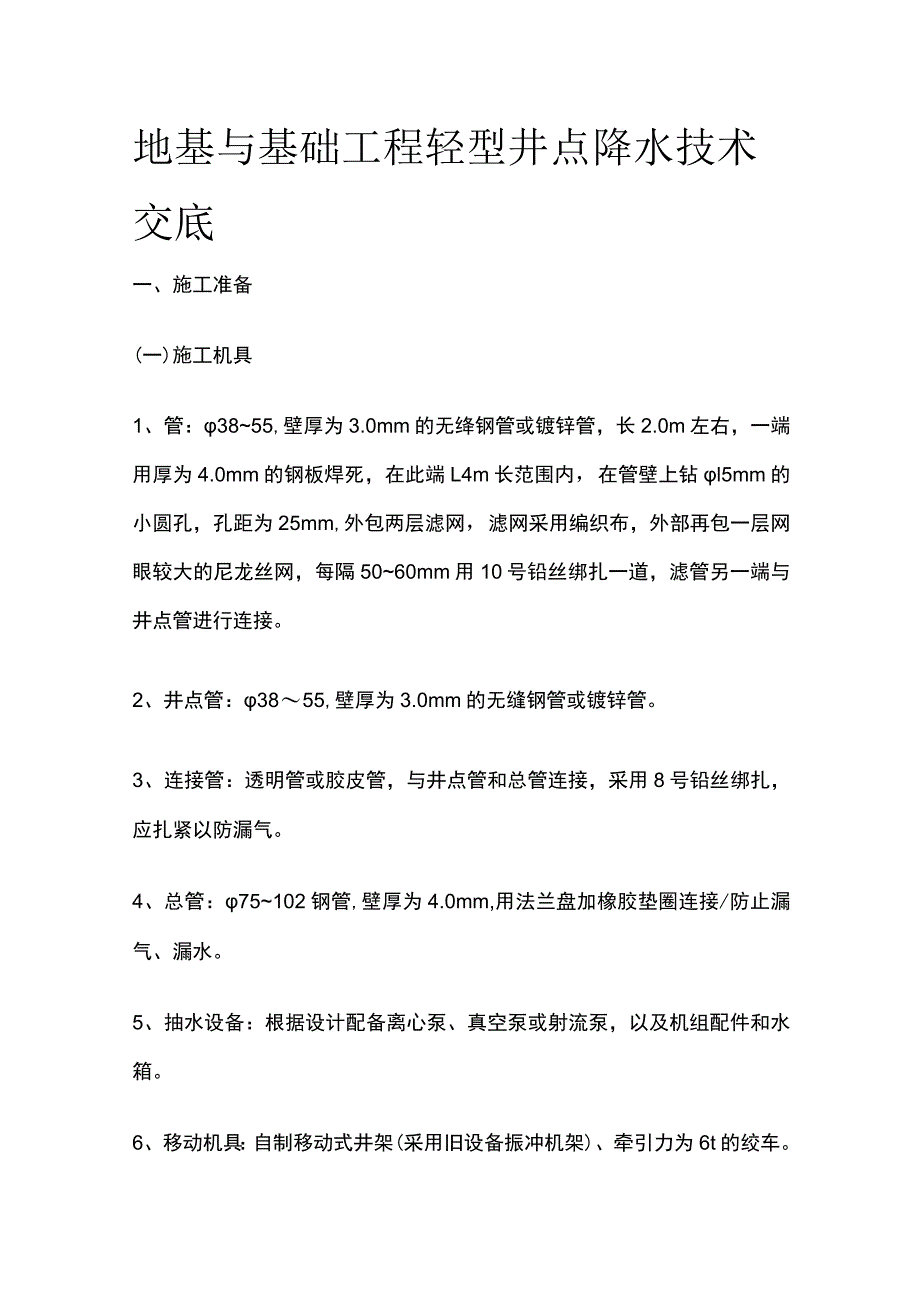

1、地基与基础工程轻型井点降水技术交底一、施工准备(一)施工机具1、管：3855,壁厚为3.0mm的无绛钢管或镀锌管，长2.0m左右，一端用厚为4.0mm的钢板焊死，在此端L4m长范围内，在管壁上钻l5mm的小圆孔，孔距为25mm,外包两层滤网，滤网采用编织布，外部再包一层网眼较大的尼龙丝网，每隔5060mm用10号铅丝绑扎一道，滤管另一端与井点管进行连接。2、井点管：3855,壁厚为3.0mm的无缝钢管或镀锌管。3、连接管：透明管或胶皮管，与井点管和总管连接，采用8号铅丝绑扎，应扎紧以防漏气。4、总管：75102钢管,壁厚为4.0mm,用法兰盘加橡胶垫圈连接/防止漏气、漏水。5、抽水设备：根据设

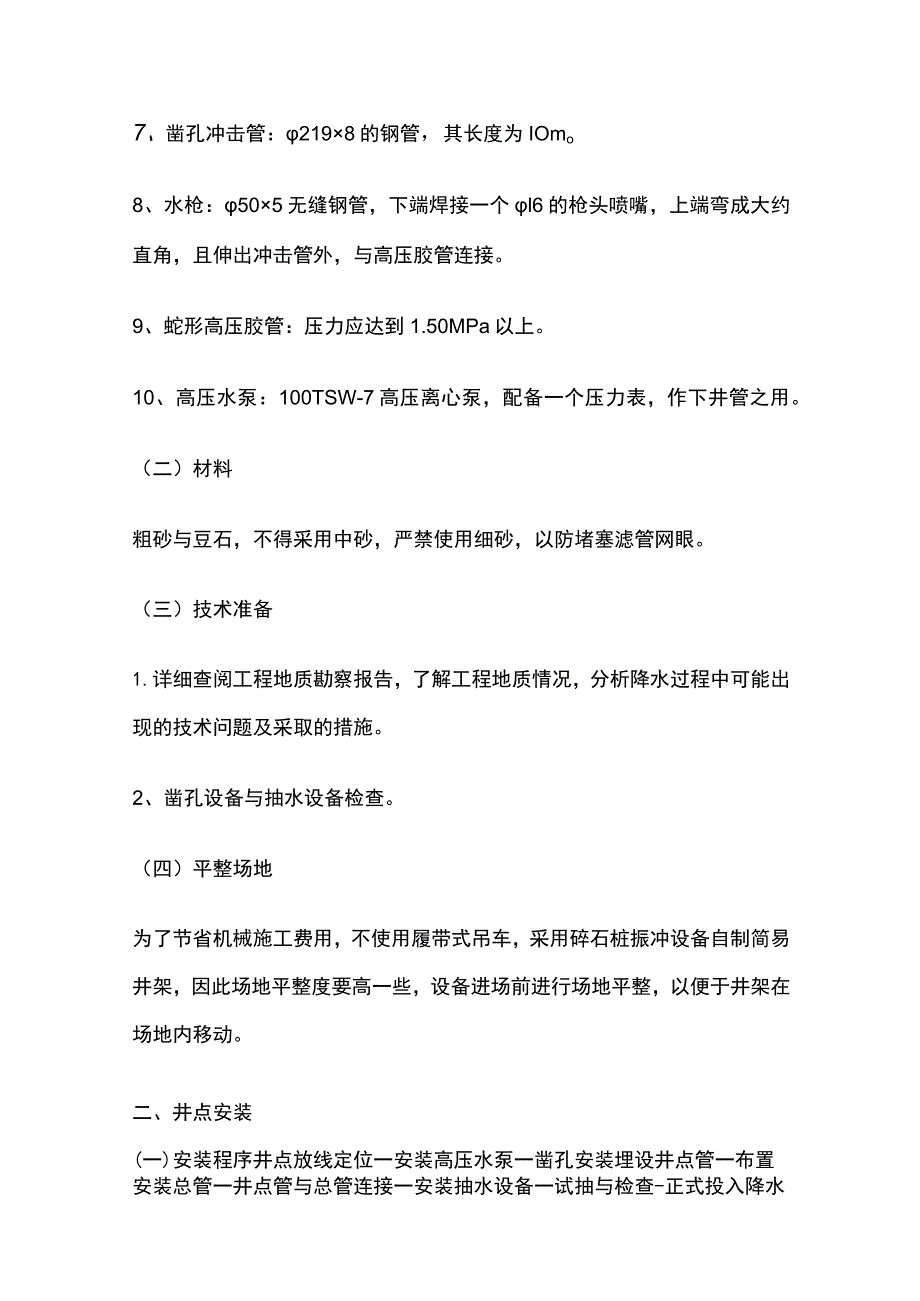

2、计配备离心泵、真空泵或射流泵，以及机组配件和水箱。6、移动机具：自制移动式井架(采用旧设备振冲机架)、牵引力为6t的绞车。7、凿孔冲击管：2198的钢管，其长度为IOmo8、水枪：505无缝钢管，下端焊接一个l6的枪头喷嘴，上端弯成大约直角，且伸出冲击管外，与高压胶管连接。9、蛇形高压胶管：压力应达到1.50MPa以上。10、高压水泵：100TSW-7高压离心泵，配备一个压力表，作下井管之用。（二）材料粗砂与豆石，不得采用中砂，严禁使用细砂，以防堵塞滤管网眼。（三）技术准备1.详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题及采取的措施。2、凿孔设备与抽水设备检查。

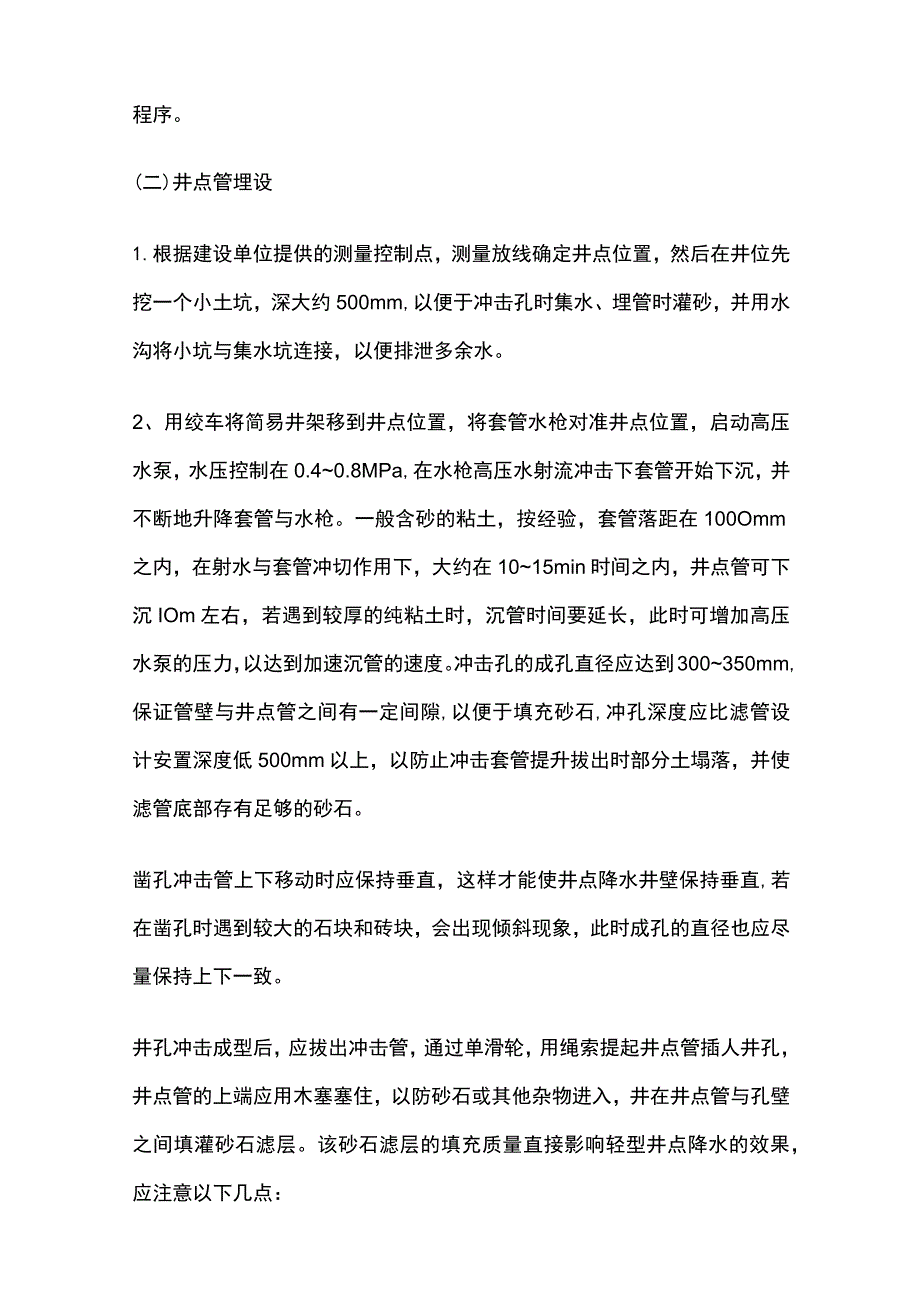

3、（四）平整场地为了节省机械施工费用，不使用履带式吊车，采用碎石桩振冲设备自制简易井架，因此场地平整度要高一些，设备进场前进行场地平整，以便于井架在场地内移动。二、井点安装(一)安装程序井点放线定位一安装高压水泵一凿孔安装埋设井点管一布置安装总管一井点管与总管连接一安装抽水设备一试抽与检查-正式投入降水程序。(二)井点管埋设1.根据建设单位提供的测量控制点，测量放线确定井点位置，然后在井位先挖一个小土坑，深大约500mm,以便于冲击孔时集水、埋管时灌砂，并用水沟将小坑与集水坑连接，以便排泄多余水。2、用绞车将简易井架移到井点位置，将套管水枪对准井点位置，启动高压水泵，水压控制在0.40.8MPa
4、,在水枪高压水射流冲击下套管开始下沉，并不断地升降套管与水枪。一般含砂的粘土，按经验，套管落距在100Omm之内，在射水与套管冲切作用下，大约在1015min时间之内，井点管可下沉IOm左右，若遇到较厚的纯粘土时，沉管时间要延长，此时可增加高压水泵的压力，以达到加速沉管的速度。冲击孔的成孔直径应达到300350mm,保证管壁与井点管之间有一定间隙,以便于填充砂石,冲孔深度应比滤管设计安置深度低500mm以上，以防止冲击套管提升拔出时部分土塌落，并使滤管底部存有足够的砂石。凿孔冲击管上下移动时应保持垂直，这样才能使井点降水井壁保持垂直,若在凿孔时遇到较大的石块和砖块，会出现倾斜现象，此时成孔的直
5、径也应尽量保持上下一致。井孔冲击成型后，应拔出冲击管，通过单滑轮，用绳索提起井点管插人井孔，井点管的上端应用木塞塞住，以防砂石或其他杂物进入，井在井点管与孔壁之间填灌砂石滤层。该砂石滤层的填充质量直接影响轻型井点降水的效果，应注意以下几点：(1)砂石必须采用粗砂，以防止堵塞滤管的网眼。(2)滤管应放置在井孔的中间，砂石滤层的厚度应在60100mm之间，以提高透水性，并防止土粒渗入滤管堵塞滤管的网眼。填砂厚度要均匀，速度要快，填砂中途不得中断，以防孔壁塌土。3、砂石滤层的填充高度,至少要超过滤管顶以上10001800mm厂一般应填至原地下水位线以上，以保证土层水流上下畅通。4、井点填砂后，井口以
6、下LO-1.5m用粘土封口压实，防止漏气而降低降水效果。(三)冲洗井管将l530mm的胶管插入井点管底部进行注水清洗,直到流出清水为止。应逐根进行清洗，避免出现死井。(四)管路安装首先沿井点管线外侧，铺设集水毛管，并用胶垫螺栓把干管连接起来,主干管连接水箱水泵，然后拔掉井点管上端的木塞，用胶管与主管连接好，再用10#铅丝绑好，防止管路不严漏气而降低整个管路的真空度。主管路的流水坡度按坡向泵房5%。的坡度并用砖将主干管垫好。并做好冬季降水防冻保温。(五)检查管路检查集水-下管与井点管连接的胶管的各个接头在试抽水时是否有漏气现象，发现这种情况应重新连接或用油腻子堵塞，重新拧紧法兰盘螺栓和胶管的铅丝
7、，直至不漏气为止。在正式运转抽水之前必须进行试抽，以检查抽水设备运转是否正常，管路是否存在漏气现象。在水泵进水管上安装一个真空表，在水泵的出水管上安装一个压力表。为了观测降水深度，是否达到施工组织设计所要求的降水深度，在基坑中心设置一个观测井点，以便于通过观测井点测量水位，并描绘出降水曲线。在试抽时，应检查整个管网的真空度，应达到550mmHg(73.33kPa),方可正式投入抽水。三、抽水轻型井点管网全部安装完毕后进行试抽。当抽水设备运转一切正常后,整个抽水管路无漏气现象，可以投入正常抽水作业。开机7d后将形成地下降水漏斗，井趋向稳定，土方工程可在降水IOd后开挖。四、注意事项1.土方挖掘运
8、输车道不设置井点，这不影响整体降水效果。2、在正式开工前,由电工及时办理用电手续,保证在抽水期间不停电。抽水应连续进行，特别是开始抽水阶段，时停时抽，会导致井点管的滤网阻塞。同时由于中途长时间停止抽水，造成地下水位上升，会引起土方边坡塌方等事故。3、轻型井点降水应经常进行检查，其出水规律应先大后小，先浑后清。若出现异常情况，应及时进行检查。4、在抽水过程中,应经常检查和调节离心泵的出水阀门以控制流水量,当地下水位降到所要求的水位后，要减少出水阀门的出水量，尽量使抽吸与排水保持均匀，达到细水长流。5、真空度是轻型井点降水能否顺利进行降水的主要技术指数，现场设专人经常观测若抽水过程中发现真空度不足
