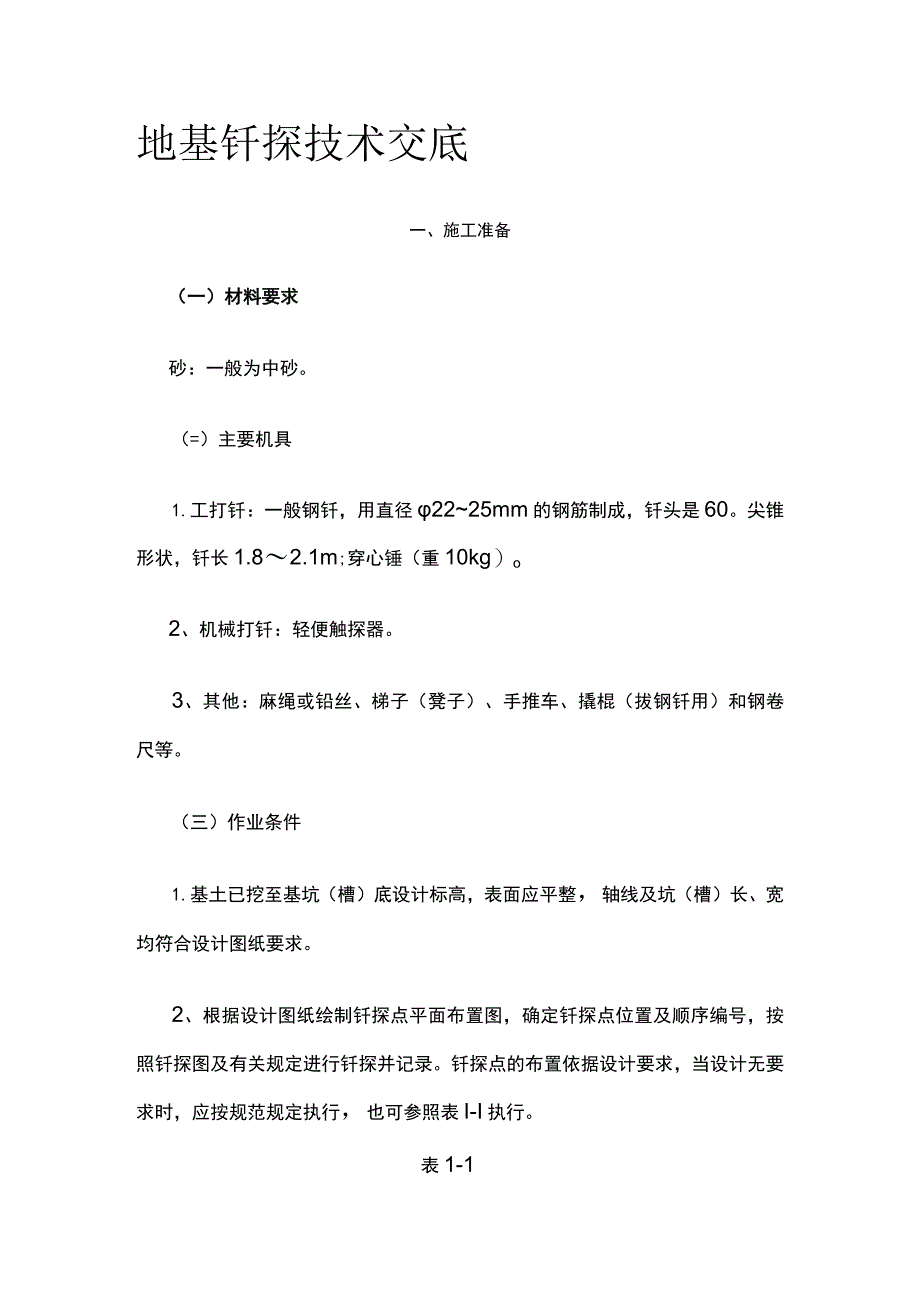

1、地基钎探技术交底一、施工准备（一）材料要求砂：一般为中砂。（=）主要机具1.工打钎：一般钢钎，用直径2225mm的钢筋制成，钎头是60。尖锥形状，钎长1.82.1m;穿心锤（重10kg）o2、机械打钎：轻便触探器。3、其他：麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）和钢卷尺等。（三）作业条件1.基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）长、宽均符合设计图纸要求。2、根据设计图纸绘制钎探点平面布置图，确定钎探点位置及顺序编号，按照钎探图及有关规定进行钎探并记录。钎探点的布置依据设计要求，当设计无要求时，应按规范规定执行，也可参照表I-I执行。表1-1槽宽(Cm)排列方式及

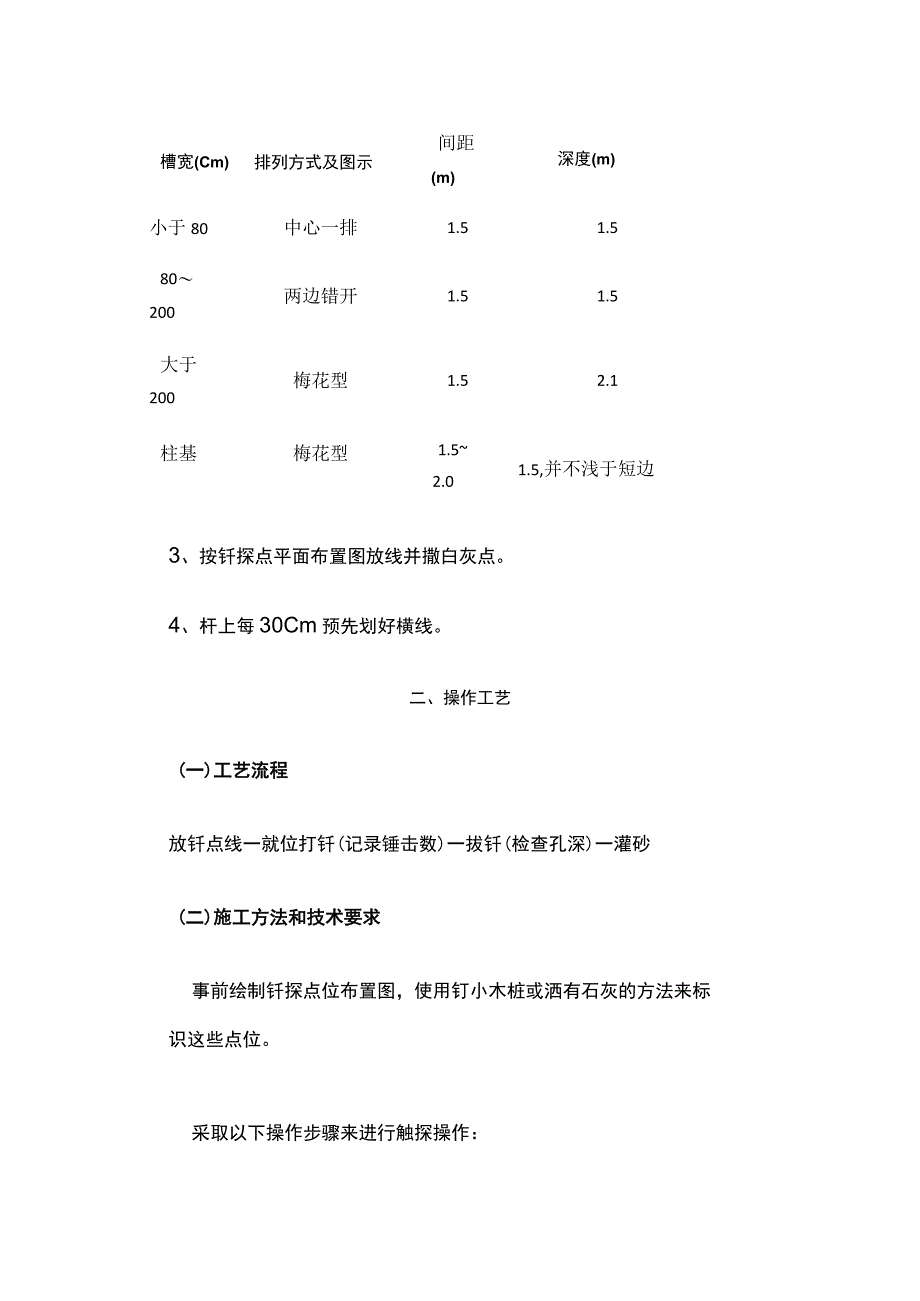

2、图示间距(m)深度(m)小于80中心一排1.51.580200两边错开1.51.5大于200梅花型1.52.1柱基梅花型1.52.01.5,并不浅于短边3、按钎探点平面布置图放线并撒白灰点。4、杆上每30Cm预先划好横线。二、操作工艺(一)工艺流程放钎点线一就位打钎(记录锤击数)一拔钎(检查孔深)一灌砂(二)施工方法和技术要求事前绘制钎探点位布置图，使用钉小木桩或洒有石灰的方法来标识这些点位。采取以下操作步骤来进行触探操作：（1）将探针插入所选的孔位，并将穿心锤放在探针上；（2）调整探针的垂直度，并拉起穿心锤自由下落；（3）记录锤击数，每打入土层30cm记录一次；（4）如果没有设计规定，钎探深

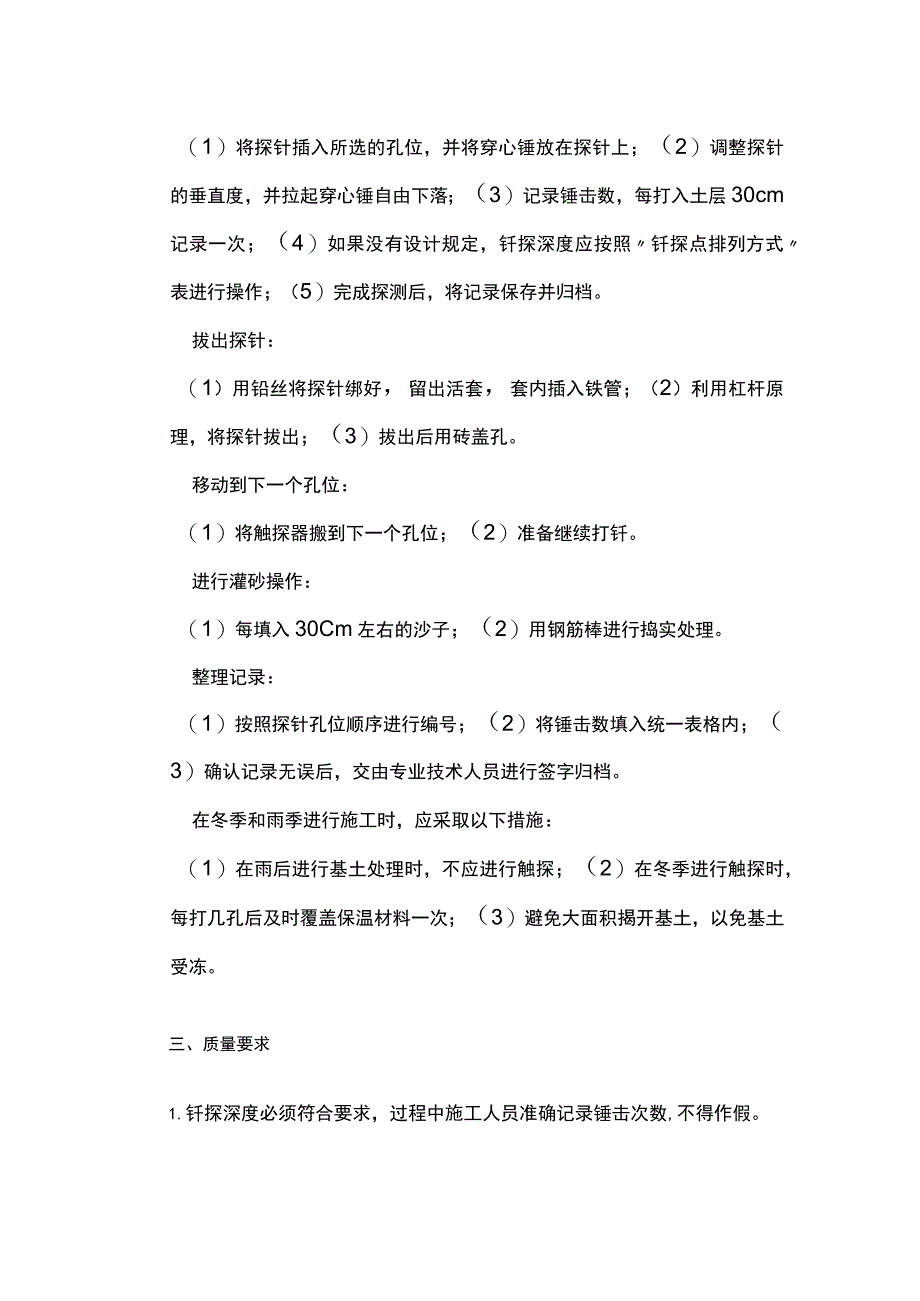

3、度应按照钎探点排列方式表进行操作；（5）完成探测后，将记录保存并归档。拔出探针：（1）用铅丝将探针绑好，留出活套，套内插入铁管；（2）利用杠杆原理，将探针拔出；（3）拔出后用砖盖孔。移动到下一个孔位：（1）将触探器搬到下一个孔位；（2）准备继续打钎。进行灌砂操作：（1）每填入30Cm左右的沙子；（2）用钢筋棒进行捣实处理。整理记录：（1）按照探针孔位顺序进行编号；（2）将锤击数填入统一表格内；（3）确认记录无误后，交由专业技术人员进行签字归档。在冬季和雨季进行施工时，应采取以下措施：（1）在雨后进行基土处理时，不应进行触探；（2）在冬季进行触探时，每打几孔后及时覆盖保温材料一次；（3）避免大面
4、积揭开基土，以免基土受冻。三、质量要求1.钎探深度必须符合要求，过程中施工人员准确记录锤击次数,不得作假。2、钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。四、成品保护1.对每个触探孔进行清晰的标记，以避免混淆。2、确保每个触探孔得到适当的保护，以防止尘土或其他杂质进入。3、在没有经过专业技术人员、质量检查员和工长联合复验的情况下,不得私自堵塞或填充触探孔。五、应注意的质量问题1.当遇到钢钎无法打入时，应当及时请教有关工长或技术人员，适当调整钎探孔的位置，避免未经授权地更改或填写锤数。2、记录和平面布置图探孔位置填错：(1)将钎探点平面布置图上的钎孔与记录表上的钎孔进行对比，发现错误及时修改或补打。(2)在记录表上用彩色标记表示不同的钎孔(锤击数的多少)。(3)在钎探点平面布置图上，标记出现过硬或过软孔号的位置，并标明尺寸以便勘察设计人员或有关部门验槽时分析处理。六、安全措施1、认真贯彻安全第一，预防为主的方针，进入施工现场，必须遵守施工现场安全管理制度，戴好完全帽，严禁吸烟，提高职业健康安全意识。2、专业工长负责钎探的实施，并做好原始记录。操作人员要专心施工，扶锤人员与扶钎杆人员要密切配合，以防出现意外事故。
