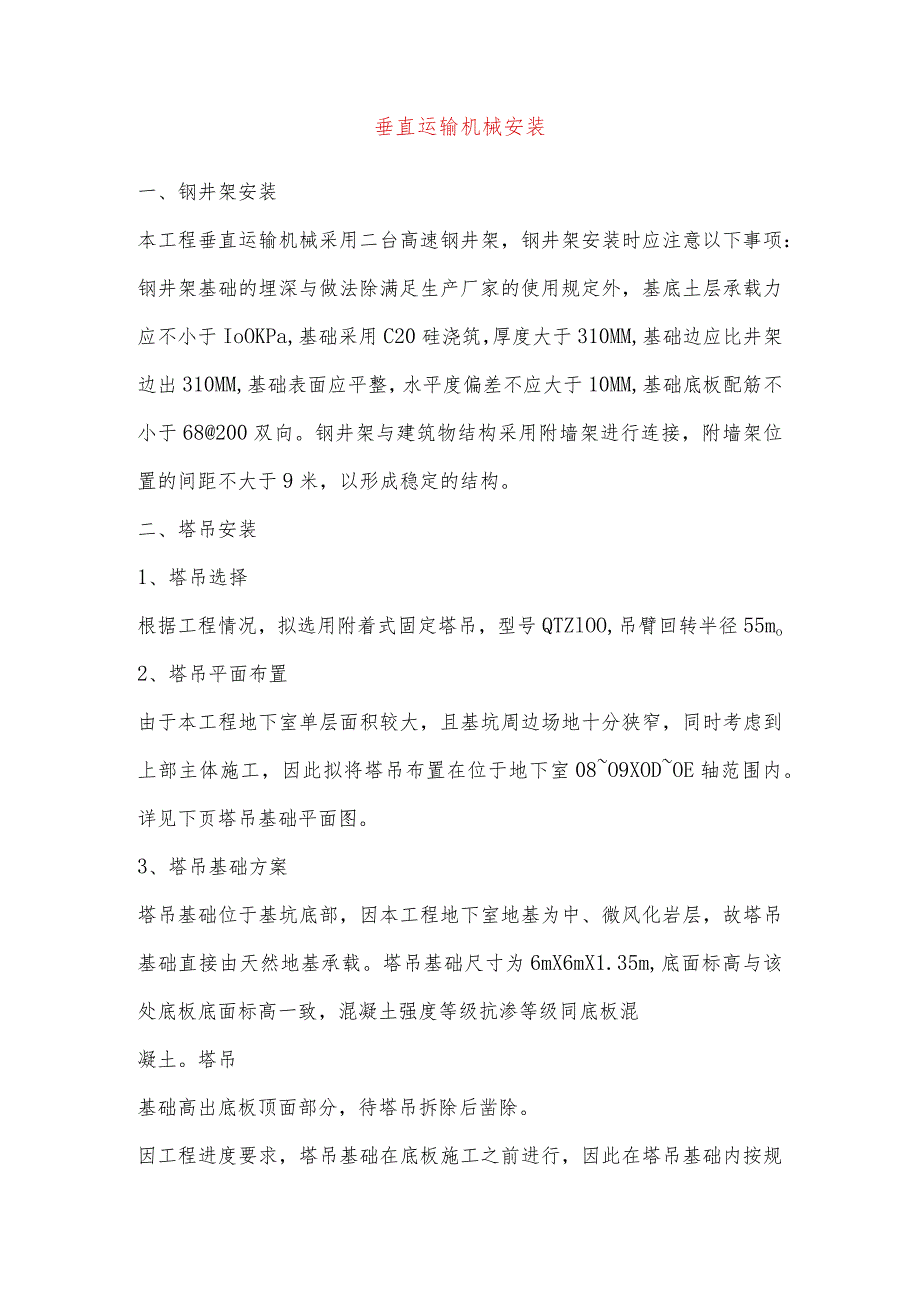

1、垂直运输机械安装一、钢井架安装本工程垂直运输机械采用二台高速钢井架，钢井架安装时应注意以下事项：钢井架基础的埋深与做法除满足生产厂家的使用规定外，基底土层承载力应不小于IoOKPa,基础采用C20硅浇筑，厚度大于310MM,基础边应比井架边出310MM,基础表面应平整，水平度偏差不应大于10MM,基础底板配筋不小于68200双向。钢井架与建筑物结构采用附墙架进行连接，附墙架位置的间距不大于9米，以形成稳定的结构。二、塔吊安装1、塔吊选择根据工程情况，拟选用附着式固定塔吊，型号QTZlOO,吊臂回转半径55mo2、塔吊平面布置由于本工程地下室单层面积较大，且基坑周边场地十分狭窄，同时考虑到上部主

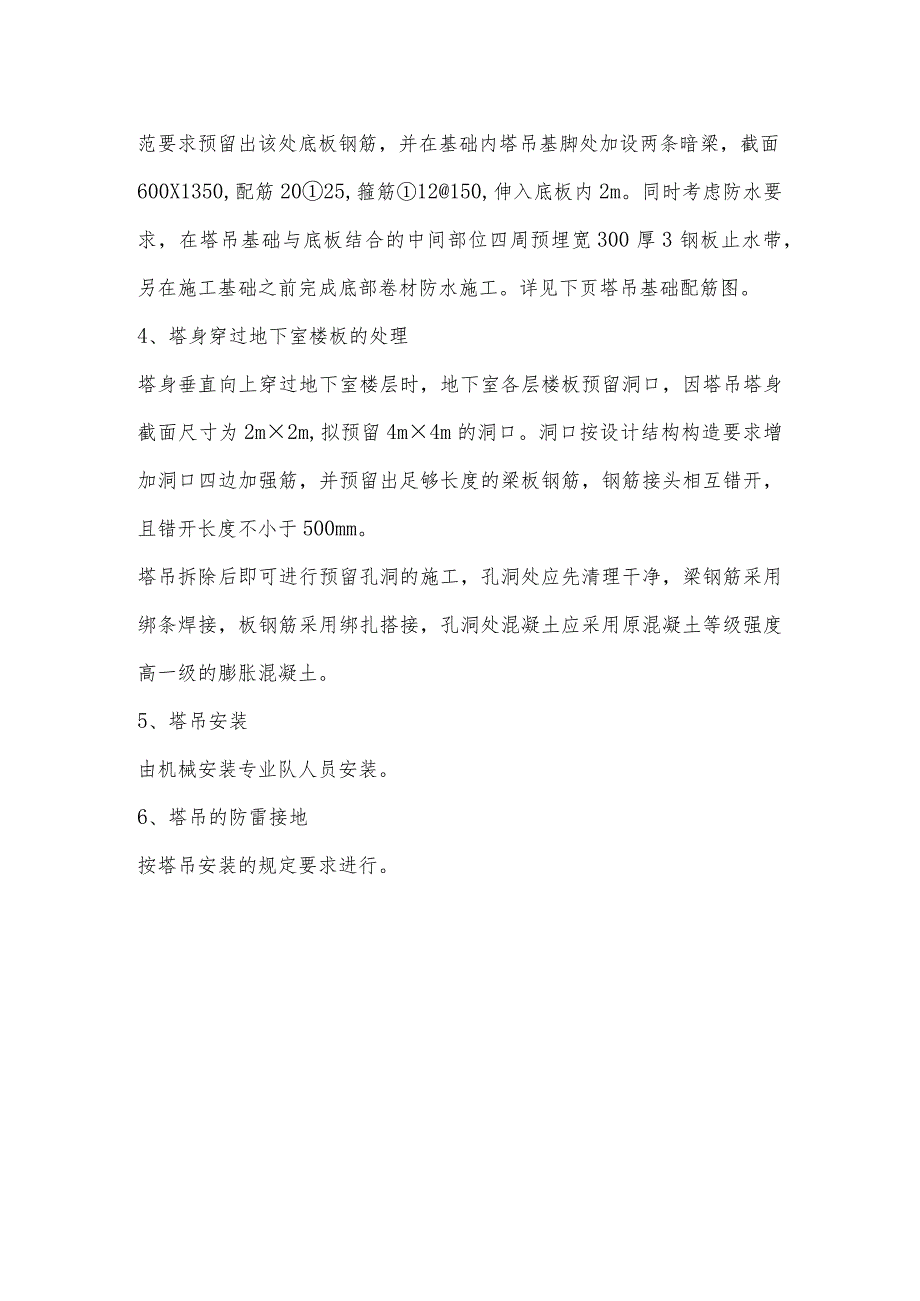

2、体施工，因此拟将塔吊布置在位于地下室08O9XODOE轴范围内。详见下页塔吊基础平面图。3、塔吊基础方案塔吊基础位于基坑底部，因本工程地下室地基为中、微风化岩层，故塔吊基础直接由天然地基承载。塔吊基础尺寸为6mX6mX1.35m,底面标高与该处底板底面标高一致，混凝土强度等级抗渗等级同底板混凝土。塔吊基础高出底板顶面部分，待塔吊拆除后凿除。因工程进度要求，塔吊基础在底板施工之前进行，因此在塔吊基础内按规范要求预留出该处底板钢筋，并在基础内塔吊基脚处加设两条暗梁，截面600X1350,配筋2025,箍筋12150,伸入底板内2m。同时考虑防水要求，在塔吊基础与底板结合的中间部位四周预埋宽300厚
3、3钢板止水带，另在施工基础之前完成底部卷材防水施工。详见下页塔吊基础配筋图。4、塔身穿过地下室楼板的处理塔身垂直向上穿过地下室楼层时，地下室各层楼板预留洞口，因塔吊塔身截面尺寸为2m2m,拟预留4m4m的洞口。洞口按设计结构构造要求增加洞口四边加强筋，并预留出足够长度的梁板钢筋，钢筋接头相互错开，且错开长度不小于500mm。塔吊拆除后即可进行预留孔洞的施工，孔洞处应先清理干净，梁钢筋采用绑条焊接，板钢筋采用绑扎搭接，孔洞处混凝土应采用原混凝土等级强度高一级的膨胀混凝土。5、塔吊安装由机械安装专业队人员安装。6、塔吊的防雷接地按塔吊安装的规定要求进行。35030003000400,in6750塔吊基础平面图暗梁/螺栓tv0。00-fc3厚钢板止水带一U-25l0060。才塔吊基础配筋图256100厂底板预留钢筋Ei地下室底板-16600
