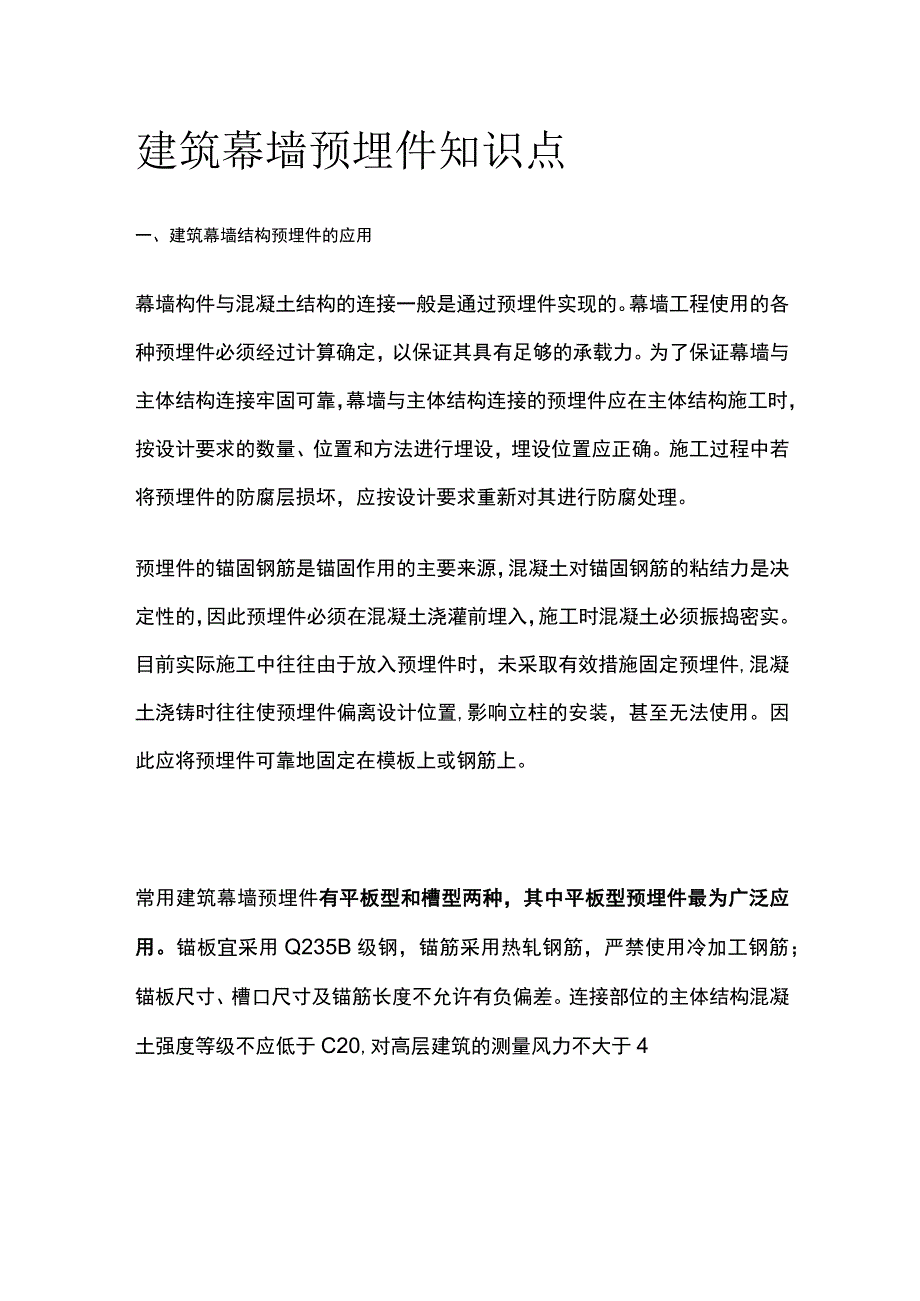

建筑幕墙预埋件知识点.docx_第2页
第2页 / 共5页

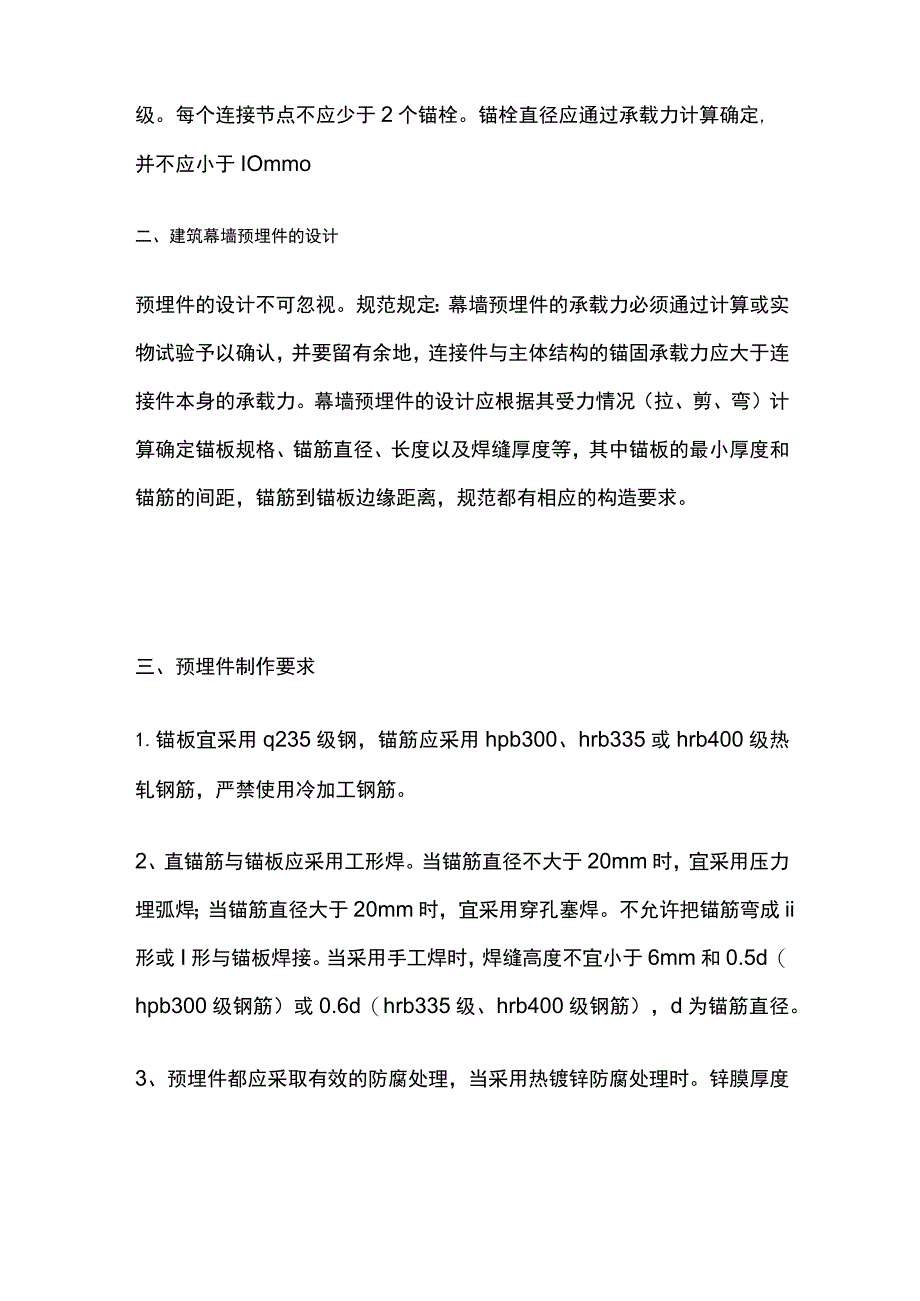

建筑幕墙预埋件知识点.docx_第3页
第3页 / 共5页

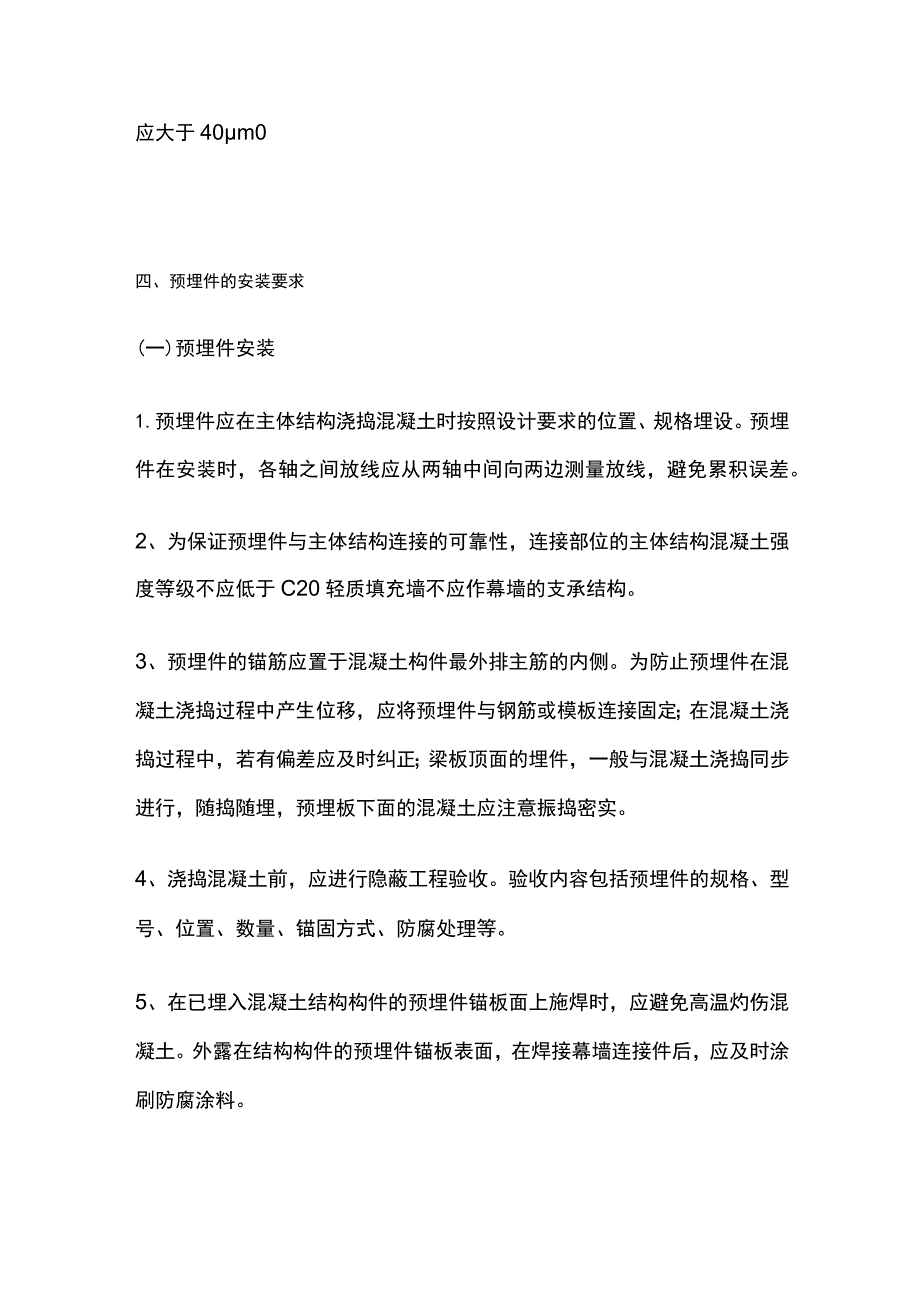

建筑幕墙预埋件知识点.docx_第4页
第4页 / 共5页
建筑幕墙预埋件知识点.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《建筑幕墙预埋件知识点.docx》由会员分享,可在线阅读,更多相关《建筑幕墙预埋件知识点.docx(5页珍藏版)》请在第壹文秘上搜索。

1、建筑幕墙预埋件知识点一、建筑幕墙结构预埋件的应用幕墙构件与混凝土结构的连接一般是通过预埋件实现的。幕墙工程使用的各种预埋件必须经过计算确定,以保证其具有足够的承载力。为了保证幕墙与主体结构连接牢固可靠,幕墙与主体结构连接的预埋件应在主体结构施工时,按设计要求的数量、位置和方法进行埋设,埋设位置应正确。施工过程中若将预埋件的防腐层损坏,应按设计要求重新对其进行防腐处理。预埋件的锚固钢筋是锚固作用的主要来源,混凝土对锚固钢筋的粘结力是决定性的,因此预埋件必须在混凝土浇灌前埋入,施工时混凝土必须振捣密实。目前实际施工中往往由于放入预埋件时,未采取有效措施固定预埋件,混凝土浇铸时往往使预埋件偏离设计位

2、置,影响立柱的安装,甚至无法使用。因此应将预埋件可靠地固定在模板上或钢筋上。常用建筑幕墙预埋件有平板型和槽型两种,其中平板型预埋件最为广泛应用。锚板宜采用Q235B级钢,锚筋采用热轧钢筋,严禁使用冷加工钢筋;锚板尺寸、槽口尺寸及锚筋长度不允许有负偏差。连接部位的主体结构混凝土强度等级不应低于C20,对高层建筑的测量风力不大于4级。每个连接节点不应少于2个锚栓。锚栓直径应通过承载力计算确定,并不应小于IOmmo二、建筑幕墙预埋件的设计预埋件的设计不可忽视。规范规定:幕墙预埋件的承载力必须通过计算或实物试验予以确认,并要留有余地,连接件与主体结构的锚固承载力应大于连接件本身的承载力。幕墙预埋件的设

3、计应根据其受力情况(拉、剪、弯)计算确定锚板规格、锚筋直径、长度以及焊缝厚度等,其中锚板的最小厚度和锚筋的间距,锚筋到锚板边缘距离,规范都有相应的构造要求。三、预埋件制作要求1.锚板宜采用q235级钢,锚筋应采用hpb300、hrb335或hrb400级热轧钢筋,严禁使用冷加工钢筋。2、直锚筋与锚板应采用工形焊。当锚筋直径不大于20mm时,宜采用压力埋弧焊;当锚筋直径大于20mm时,宜采用穿孔塞焊。不允许把锚筋弯成ii形或I形与锚板焊接。当采用手工焊时,焊缝高度不宜小于6mm和0.5d(hpb300级钢筋)或0.6d(hrb335级、hrb400级钢筋),d为锚筋直径。3、预埋件都应采取有效的

4、防腐处理,当采用热镀锌防腐处理时。锌膜厚度应大于40m0四、预埋件的安装要求(一)预埋件安装1.预埋件应在主体结构浇捣混凝土时按照设计要求的位置、规格埋设。预埋件在安装时,各轴之间放线应从两轴中间向两边测量放线,避免累积误差。2、为保证预埋件与主体结构连接的可靠性,连接部位的主体结构混凝土强度等级不应低于C20轻质填充墙不应作幕墙的支承结构。3、预埋件的锚筋应置于混凝土构件最外排主筋的内侧。为防止预埋件在混凝土浇捣过程中产生位移,应将预埋件与钢筋或模板连接固定;在混凝土浇捣过程中,若有偏差应及时纠正;梁板顶面的埋件,一般与混凝土浇捣同步进行,随捣随埋,预埋板下面的混凝土应注意振捣密实。4、浇捣

5、混凝土前,应进行隐蔽工程验收。验收内容包括预埋件的规格、型号、位置、数量、锚固方式、防腐处理等。5、在已埋入混凝土结构构件的预埋件锚板面上施焊时,应避免高温灼伤混凝土。外露在结构构件的预埋件锚板表面,在焊接幕墙连接件后,应及时涂刷防腐涂料。6、幕墙与砌体结构连接时,宜在连接部位的主体结构上增设钢筋混凝土或钢结构梁、柱。轻质填充墙不应作幕墙的支承结构。(二)后置埋件(锚栓)施工要求1.锚栓不得布置在混凝土保护层中,锚固深度不得包括混凝土的饰面层或抹灰层。锚栓不宜设置在钢筋密集的区域,应避开受力主钢筋,钻孔不得伤及钢筋。2、在锚固孔的周围混凝土应不存在缺陷,锚孔深度范围内应基本干燥;每个连接节点不

6、应少于2个锚栓。3、锚栓直径应通过承载力计算确定,并不应小于IOmmo4、化学锚栓植入锚孔后,应按厂方提供的养生条件,进行养生,固化期间禁止扰动。(三)埋件偏离设置在埋件过程中,如果出现预埋件偏离时,可以加长预埋锚板方法补救,然后使用化螺栓固定。如果出现偏斜时,可以变动转接件角度,以适应转接件埋设产生的偏斜,也可根据用新的锚板代替。预埋锚板下面出现空洞,此时应该充填水泥沙浆填实。五、注意措施埋件虽然占幕墙投资的比例不大,但作用至关重要。它是幕墙构件存在的根基,是与主体结构连接的桥梁,是工程安全的关键,它在整个幕墙工程环节中节点性很强,所以建筑幕墙预埋件制作的焊接质量应予重视。预埋件的常见形式是由锚板焊接锚筋所组成的。早期的做法是把钢筋弯折后直接焊在锚板上,现基本采用锚板钻孔后两侧塞焊方式,后者质量比较可靠。锚板与锚筋的焊接质量是预埋件的质量关键。要保证焊缝质量,电焊操作工须经培训持证才能上岗,但预埋铁焊缝质量的检查验收也应引起管理者的重视。
