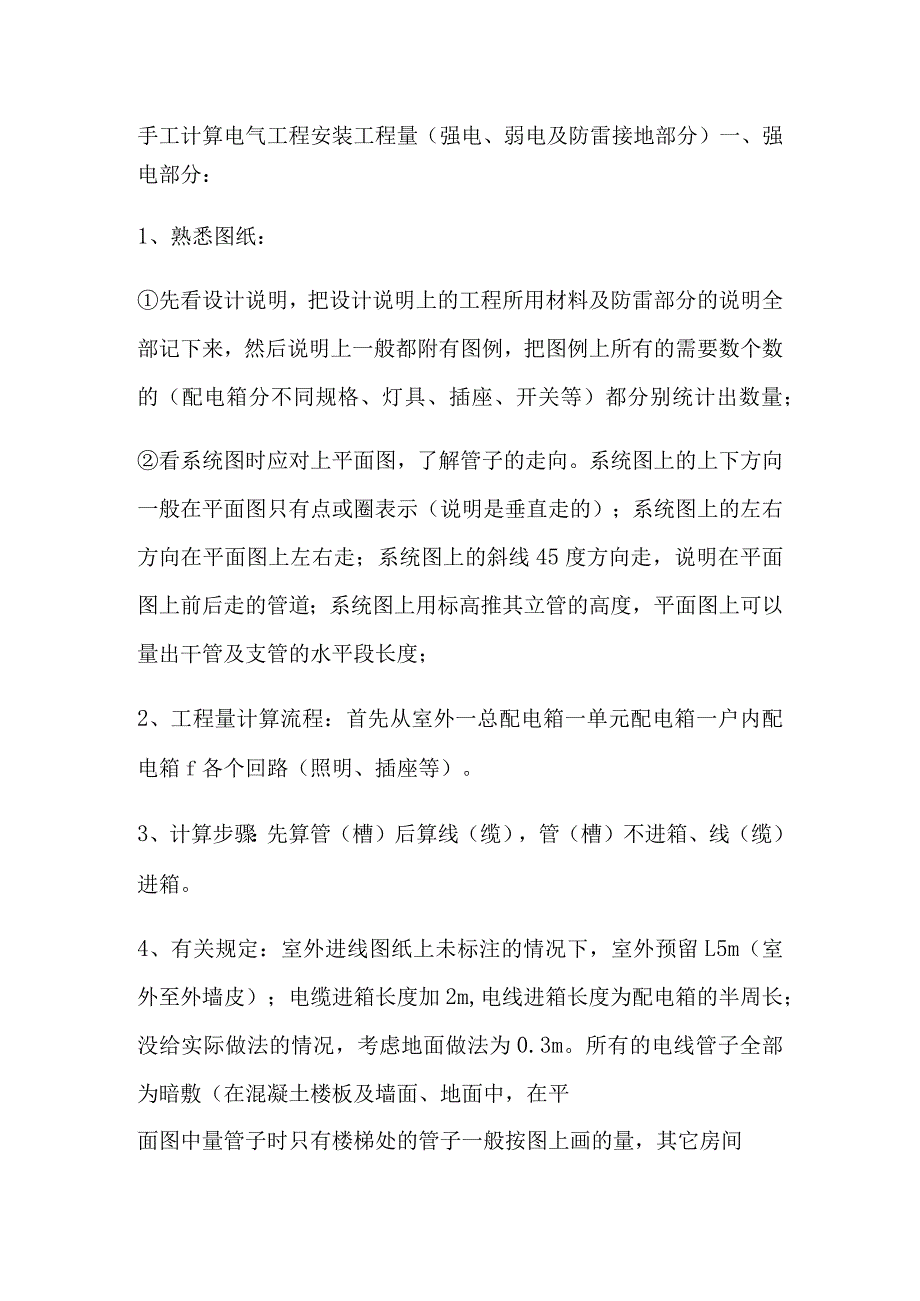

1、手工计算电气工程安装工程量（强电、弱电及防雷接地部分）一、强电部分：1、熟悉图纸：先看设计说明，把设计说明上的工程所用材料及防雷部分的说明全部记下来，然后说明上一般都附有图例，把图例上所有的需要数个数的（配电箱分不同规格、灯具、插座、开关等）都分别统计出数量；看系统图时应对上平面图，了解管子的走向。系统图上的上下方向一般在平面图只有点或圈表示（说明是垂直走的）；系统图上的左右方向在平面图上左右走；系统图上的斜线45度方向走，说明在平面图上前后走的管道；系统图上用标高推其立管的高度，平面图上可以量出干管及支管的水平段长度；2、工程量计算流程：首先从室外一总配电箱一单元配电箱一户内配电箱f各个回路

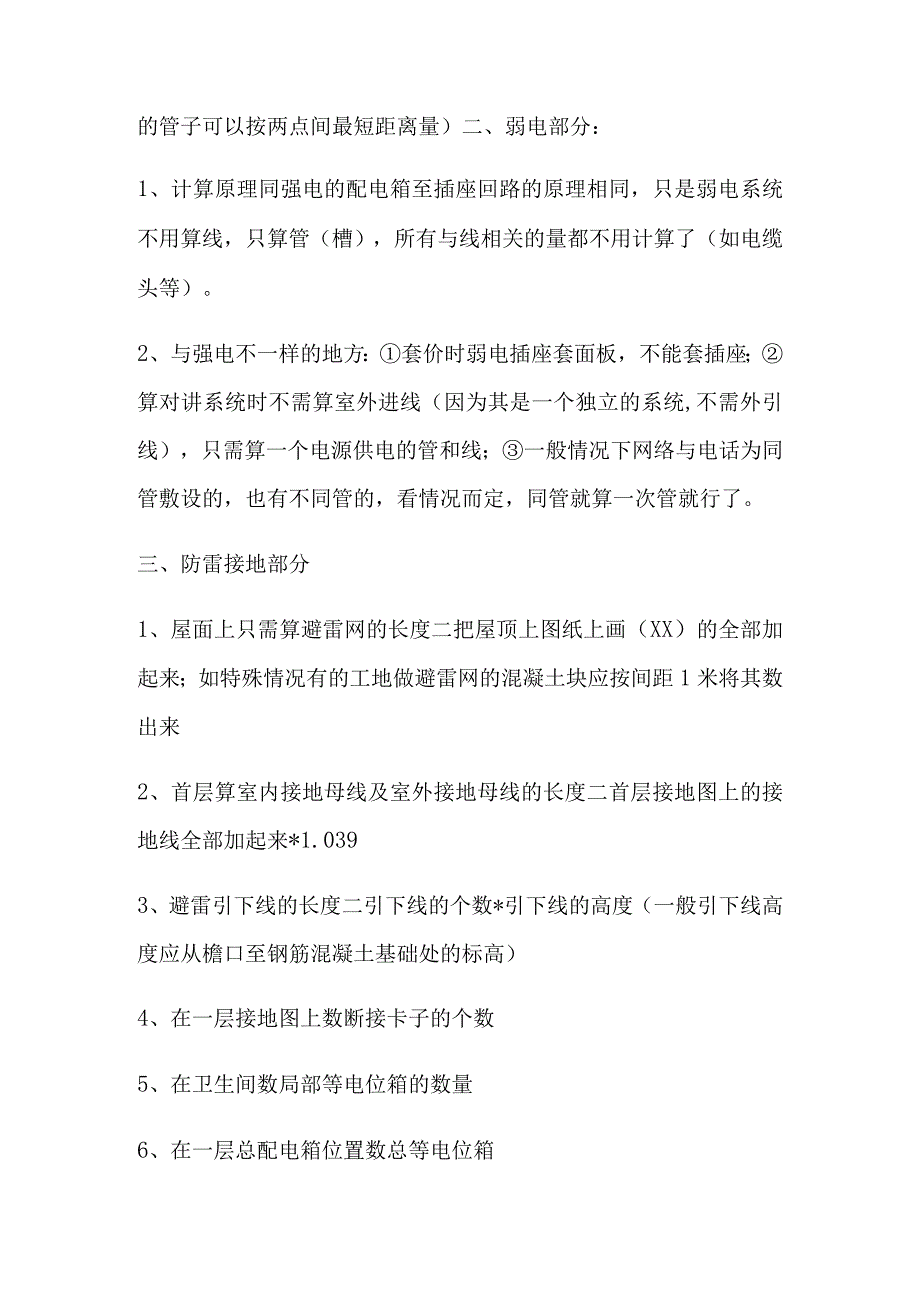

2、（照明、插座等）。3、计算步骤：先算管（槽）后算线（缆），管（槽）不进箱、线（缆）进箱。4、有关规定：室外进线图纸上未标注的情况下，室外预留L5m（室外至外墙皮）；电缆进箱长度加2m,电线进箱长度为配电箱的半周长；没给实际做法的情况，考虑地面做法为0.3m。所有的电线管子全部为暗敷（在混凝土楼板及墙面、地面中，在平面图中量管子时只有楼梯处的管子一般按图上画的量，其它房间的管子可以按两点间最短距离量）二、弱电部分：1、计算原理同强电的配电箱至插座回路的原理相同，只是弱电系统不用算线，只算管（槽），所有与线相关的量都不用计算了（如电缆头等）。2、与强电不一样的地方：套价时弱电插座套面板，不能套插座
3、；算对讲系统时不需算室外进线（因为其是一个独立的系统,不需外引线），只需算一个电源供电的管和线；一般情况下网络与电话为同管敷设的，也有不同管的，看情况而定，同管就算一次管就行了。三、防雷接地部分1、屋面上只需算避雷网的长度二把屋顶上图纸上画（XX）的全部加起来；如特殊情况有的工地做避雷网的混凝土块应按间距1米将其数出来2、首层算室内接地母线及室外接地母线的长度二首层接地图上的接地线全部加起来*1.0393、避雷引下线的长度二引下线的个数*引下线的高度（一般引下线高度应从檐口至钢筋混凝土基础处的标高）4、在一层接地图上数断接卡子的个数5、在卫生间数局部等电位箱的数量6、在一层总配电箱位置数总等电

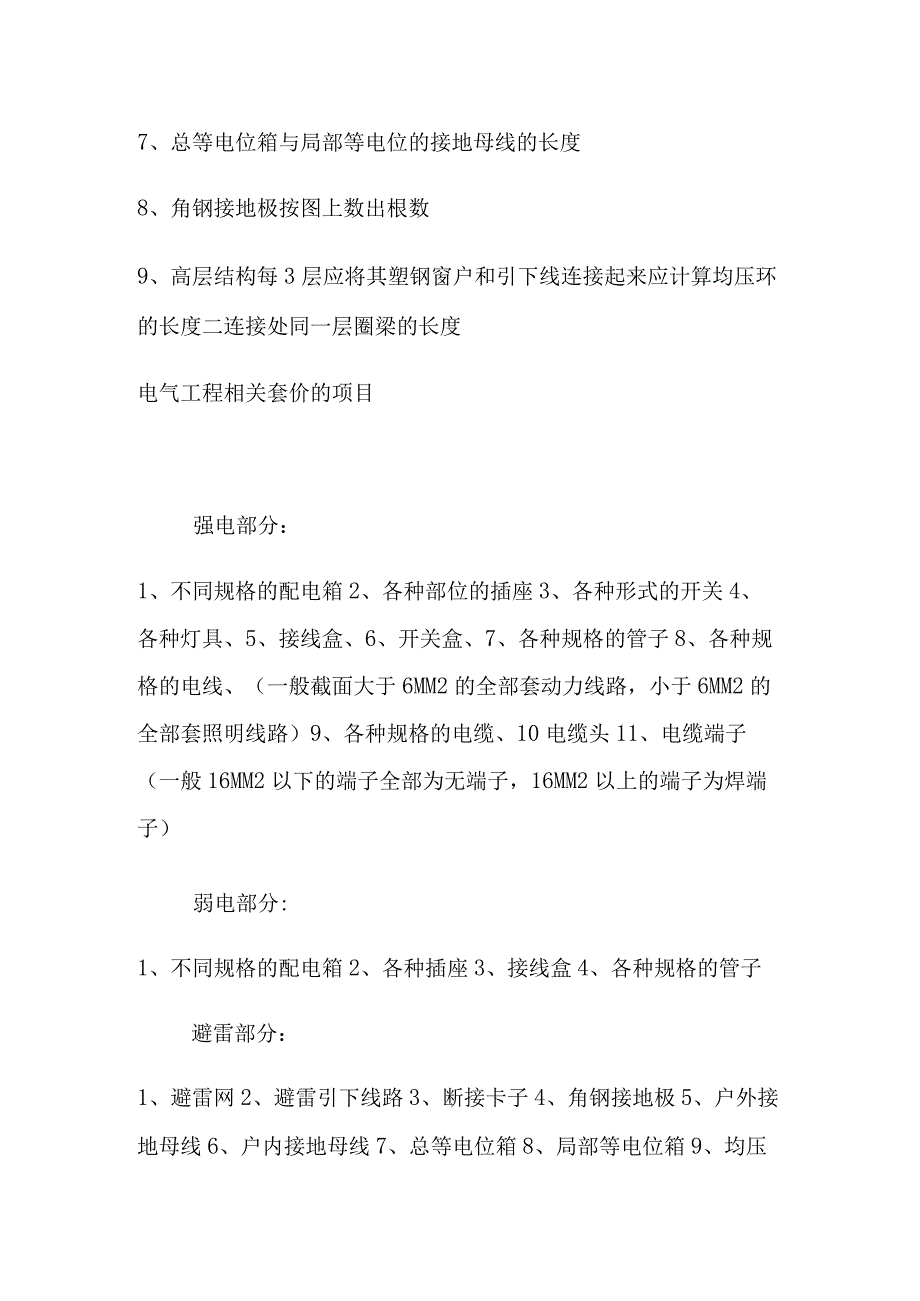

4、位箱7、总等电位箱与局部等电位的接地母线的长度8、角钢接地极按图上数出根数9、高层结构每3层应将其塑钢窗户和引下线连接起来应计算均压环的长度二连接处同一层圈梁的长度电气工程相关套价的项目强电部分：1、不同规格的配电箱2、各种部位的插座3、各种形式的开关4、各种灯具、5、接线盒、6、开关盒、7、各种规格的管子8、各种规格的电线、（一般截面大于6MM2的全部套动力线路，小于6MM2的全部套照明线路）9、各种规格的电缆、10电缆头11、电缆端子（一般16MM2以下的端子全部为无端子，16MM2以上的端子为焊端子）弱电部分:1、不同规格的配电箱2、各种插座3、接线盒4、各种规格的管子避雷部分：1、避雷网2、避雷引下线路3、断接卡子4、角钢接地极5、户外接地母线6、户内接地母线7、总等电位箱8、局部等电位箱9、均压环10、接地网调试
