《旋喷桩技术要点.docx》由会员分享，可在线阅读，更多相关《旋喷桩技术要点.docx（5页珍藏版）》请在第壹文秘上搜索。

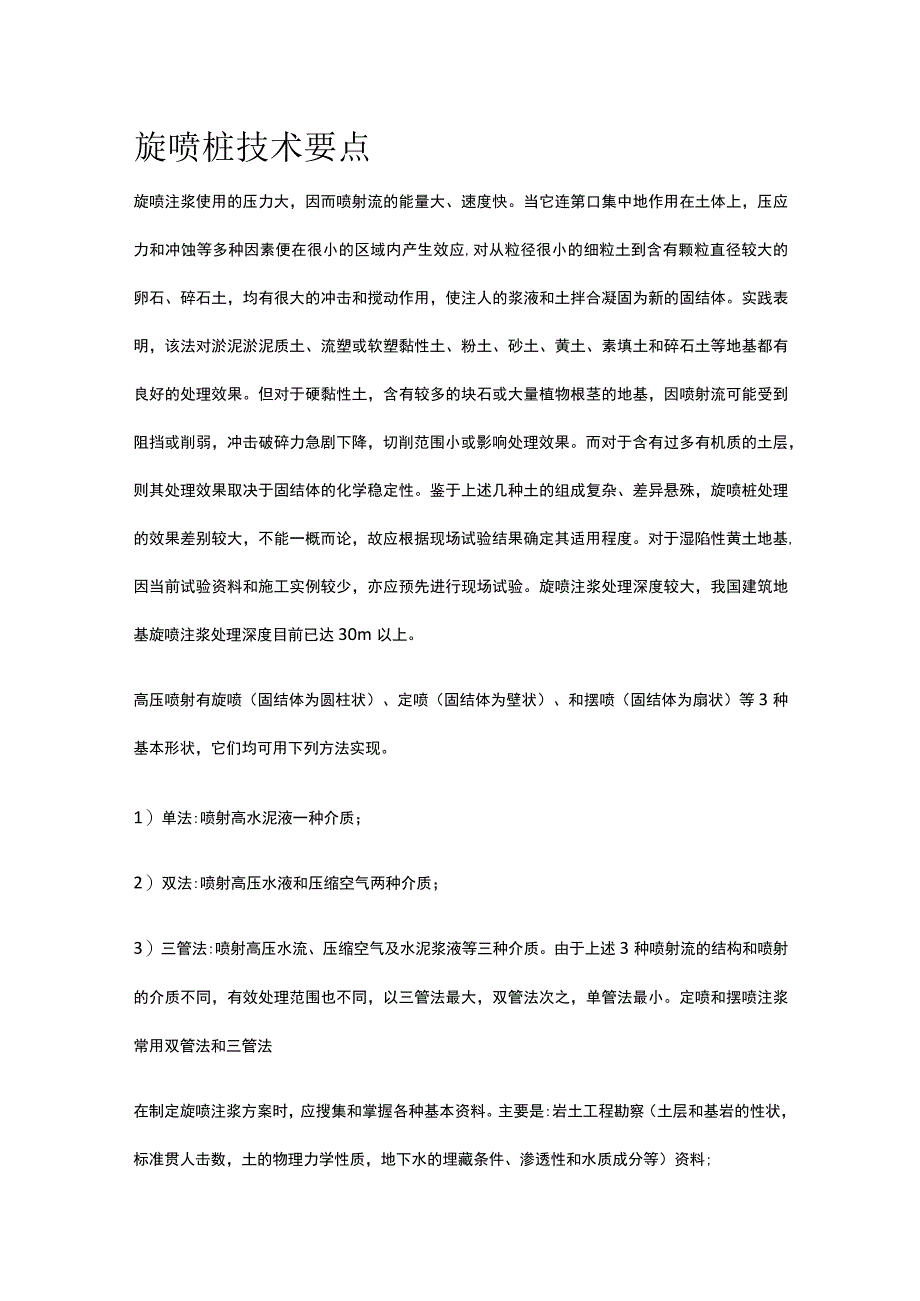

1、旋喷桩技术要点旋喷注浆使用的压力大，因而喷射流的能量大、速度快。当它连第口集中地作用在土体上，压应力和冲蚀等多种因素便在很小的区域内产生效应,对从粒径很小的细粒土到含有颗粒直径较大的卵石、碎石土，均有很大的冲击和搅动作用，使注人的浆液和土拌合凝固为新的固结体。实践表明，该法对淤泥淤泥质土、流塑或软塑黏性土、粉土、砂土、黄土、素填土和碎石土等地基都有良好的处理效果。但对于硬黏性土，含有较多的块石或大量植物根茎的地基，因喷射流可能受到阻挡或削弱，冲击破碎力急剧下降，切削范围小或影响处理效果。而对于含有过多有机质的土层，则其处理效果取决于固结体的化学稳定性。鉴于上述几种土的组成复杂、差异悬殊，旋喷桩
2、处理的效果差别较大，不能一概而论，故应根据现场试验结果确定其适用程度。对于湿陷性黄土地基,因当前试验资料和施工实例较少，亦应预先进行现场试验。旋喷注浆处理深度较大，我国建筑地基旋喷注浆处理深度目前已达30m以上。高压喷射有旋喷（固结体为圆柱状）、定喷（固结体为壁状）、和摆喷（固结体为扇状）等3种基本形状，它们均可用下列方法实现。1）单法:喷射高水泥液一种介质；2）双法:喷射高压水液和压缩空气两种介质；3）三管法:喷射高压水流、压缩空气及水泥浆液等三种介质。由于上述3种喷射流的结构和喷射的介质不同，有效处理范围也不同，以三管法最大，双管法次之，单管法最小。定喷和摆喷注浆常用双管法和三管法在制定旋

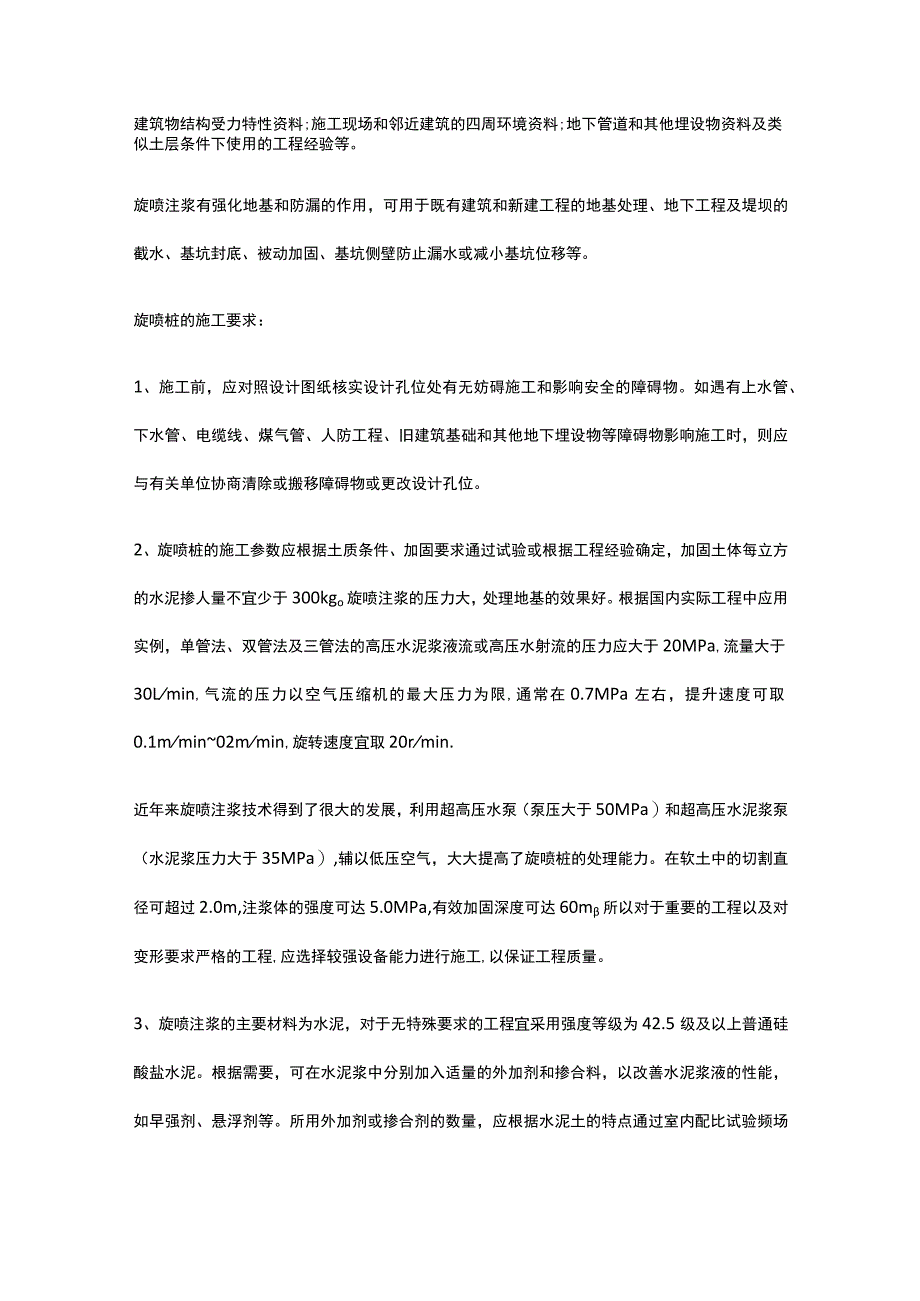

3、喷注浆方案时，应搜集和掌握各种基本资料。主要是:岩土工程勘察（土层和基岩的性状，标准贯人击数，土的物理力学性质，地下水的埋藏条件、渗透性和水质成分等）资料;建筑物结构受力特性资料;施工现场和邻近建筑的四周环境资料;地下管道和其他埋设物资料及类似土层条件下使用的工程经验等。旋喷注浆有强化地基和防漏的作用，可用于既有建筑和新建工程的地基处理、地下工程及堤坝的截水、基坑封底、被动加固、基坑侧壁防止漏水或减小基坑位移等。旋喷桩的施工要求：1、施工前，应对照设计图纸核实设计孔位处有无妨碍施工和影响安全的障碍物。如遇有上水管、下水管、电缆线、煤气管、人防工程、旧建筑基础和其他地下埋设物等障碍物影响施工时，
4、则应与有关单位协商清除或搬移障碍物或更改设计孔位。2、旋喷桩的施工参数应根据土质条件、加固要求通过试验或根据工程经验确定，加固土体每立方的水泥掺人量不宜少于300kgo旋喷注浆的压力大，处理地基的效果好。根据国内实际工程中应用实例，单管法、双管法及三管法的高压水泥浆液流或高压水射流的压力应大于20MPa,流量大于30Lmin,气流的压力以空气压缩机的最大压力为限,通常在0.7MPa左右，提升速度可取0.1mmin02mmin,旋转速度宜取20rmin.近年来旋喷注浆技术得到了很大的发展，利用超高压水泵（泵压大于50MPa）和超高压水泥浆泵（水泥浆压力大于35MPa）,辅以低压空气，大大提高了旋

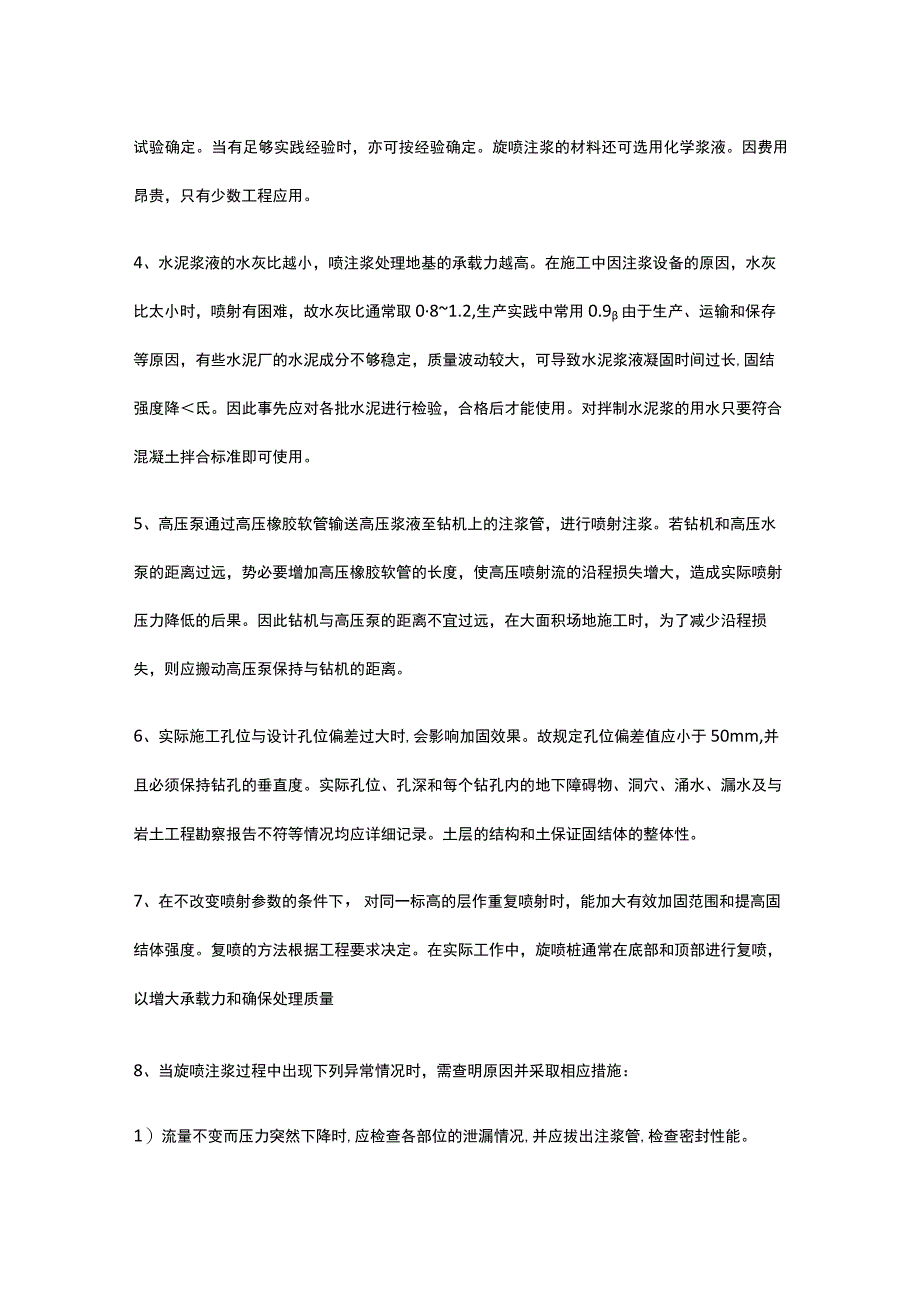

5、喷桩的处理能力。在软土中的切割直径可超过2.0m,注浆体的强度可达5.0MPa,有效加固深度可达60m所以对于重要的工程以及对变形要求严格的工程,应选择较强设备能力进行施工,以保证工程质量。3、旋喷注浆的主要材料为水泥，对于无特殊要求的工程宜采用强度等级为42.5级及以上普通硅酸盐水泥。根据需要，可在水泥浆中分别加入适量的外加剂和掺合料，以改善水泥浆液的性能，如早强剂、悬浮剂等。所用外加剂或掺合剂的数量，应根据水泥土的特点通过室内配比试验频场试验确定。当有足够实践经验时，亦可按经验确定。旋喷注浆的材料还可选用化学浆液。因费用昂贵，只有少数工程应用。4、水泥浆液的水灰比越小，喷注浆处理地基的承载
6、力越高。在施工中因注浆设备的原因，水灰比太小时，喷射有困难，故水灰比通常取081.2,生产实践中常用0.9由于生产、运输和保存等原因，有些水泥厂的水泥成分不够稳定，质量波动较大，可导致水泥浆液凝固时间过长,固结强度降氐。因此事先应对各批水泥进行检验，合格后才能使用。对拌制水泥浆的用水只要符合混凝土拌合标准即可使用。5、高压泵通过高压橡胶软管输送高压浆液至钻机上的注浆管，进行喷射注浆。若钻机和高压水泵的距离过远，势必要增加高压橡胶软管的长度，使高压喷射流的沿程损失增大，造成实际喷射压力降低的后果。因此钻机与高压泵的距离不宜过远，在大面积场地施工时，为了减少沿程损失，则应搬动高压泵保持与钻机的距离
7、。6、实际施工孔位与设计孔位偏差过大时,会影响加固效果。故规定孔位偏差值应小于50mm,并且必须保持钻孔的垂直度。实际孔位、孔深和每个钻孔内的地下障碍物、洞穴、涌水、漏水及与岩土工程勘察报告不符等情况均应详细记录。土层的结构和土保证固结体的整体性。7、在不改变喷射参数的条件下，对同一标高的层作重复喷射时，能加大有效加固范围和提高固结体强度。复喷的方法根据工程要求决定。在实际工作中，旋喷桩通常在底部和顶部进行复喷，以增大承载力和确保处理质量8、当旋喷注浆过程中出现下列异常情况时，需查明原因并采取相应措施：1）流量不变而压力突然下降时,应检查各部位的泄漏情况,并应拔出注浆管,检查密封性能。2）出现
8、不冒浆或断续冒浆时，若系土质松软则视为正常现象，可适当进行复喷;若系附近有空洞、通道,则应不提升注浆管继续注浆直至冒浆为止或拔出注浆管待浆液凝固后重新注浆。3）压力稍有下降时，可能系注浆管被击穿或有孔洞，使30喷射能力降低。此时应拔出注浆管进行检查。4）压力陡增超过最高限值、流量为零、停机后压力仍不4变动时，则可能系喷嘴堵塞。应拔管疏通喷嘴。当旋喷注浆完毕后，或在喷射注浆过程中因故中断，短10时间（小于或等于浆液初凝时间）内不能继续喷浆时，均应立即拔出注浆管清洗备用，以防浆液凝固后拔不出管来。为防止因浆液凝固收缩，产生加固地基与建筑基础不密贴或脱空现象，可采用超高喷射（旋喷处理地基的顶面超过建
9、筑基础底面，其超高量大于收缩高度）、冒浆回灌或第二次注浆等措施。9、在城市施工中泥浆管理直接影响文明施工，必须在开工前做好规划，做到有计划地堆放或废浆及时出现场，保持场地文明。10、应在专门的记录表格上做好自检，如实记录施工的各项参数和详细描述喷射注浆时的各种现象，以便判断加固效果并为质量检验提供资料。11、应在严格控制施工参数的基础上，根据具体情况选定质量检验方法。开挖检查法简单易行，通常在浅层进行，但难以对整个固结体的质量作全面检查。钻孔取芯是检验单孔固结体质量的常用方法,选用时需以不破坏固结体?有代表性为前提，可以在28d后取芯。标准贯入和静力触探在有经验的情况下也可以应用。静载荷试验是建筑地基处理后检验地基承载力的方法。压水试验通常在工程有防渗漏要求时采用。12、检验点的位置应重点布置在有代表性的加固区，对旋喷注浆时出现过异常现象和地质复杂的地段亦应进行检验。每个建筑工程旋喷注浆处理后，不论其大小，均应进行检验。检验量为施工孔数的2%,并且不应少于6点旋喷注浆处理地基的强度离散性大，在软弱黏性土中，强度增长速度较慢。检验时间应在喷射注浆后28d进行，以防由于固结体强度不高时，因检验而受到破坏，影响检验的可靠性。
