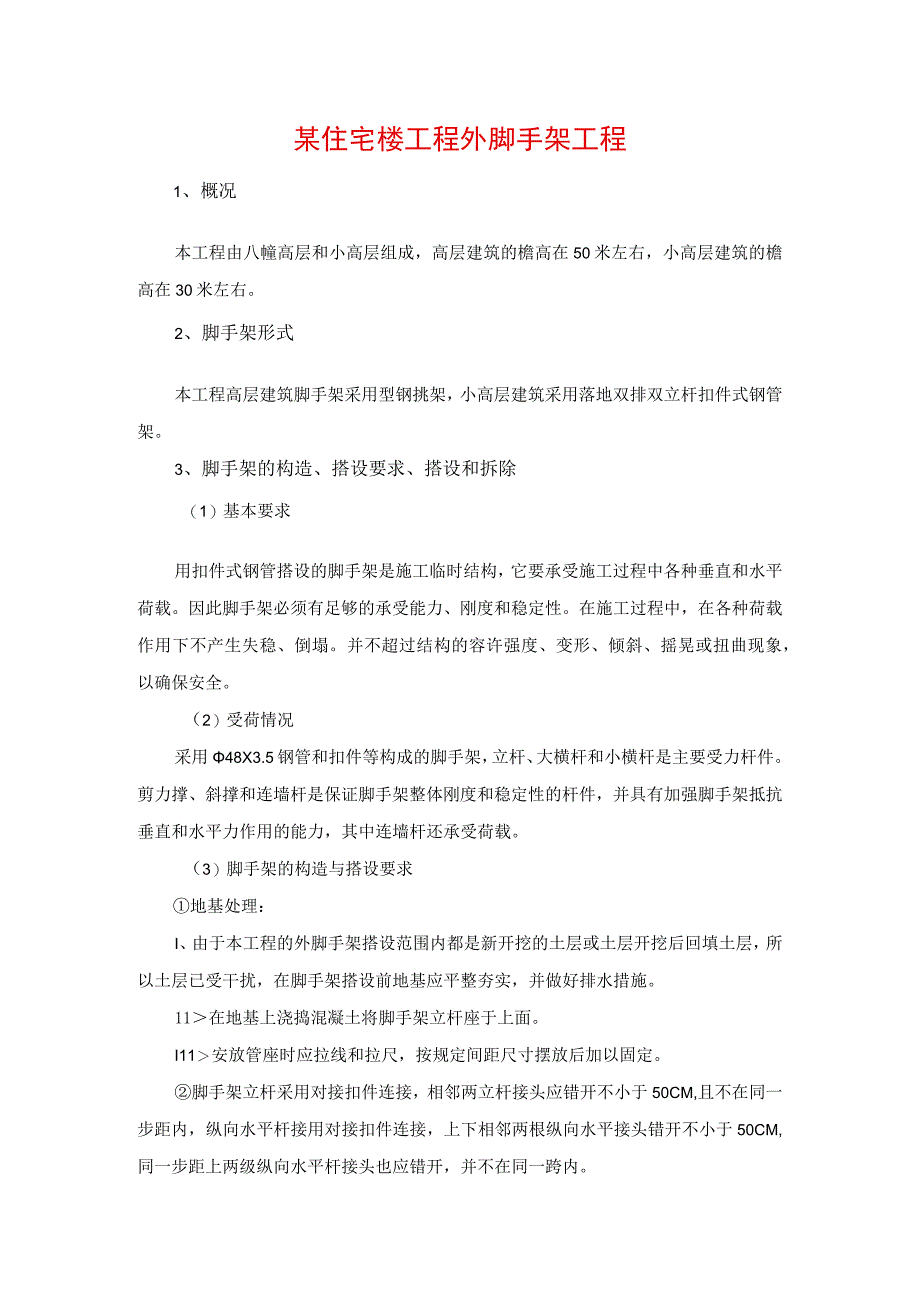

某住宅楼工程外脚手架工程.docx_第1页
第1页 / 共3页

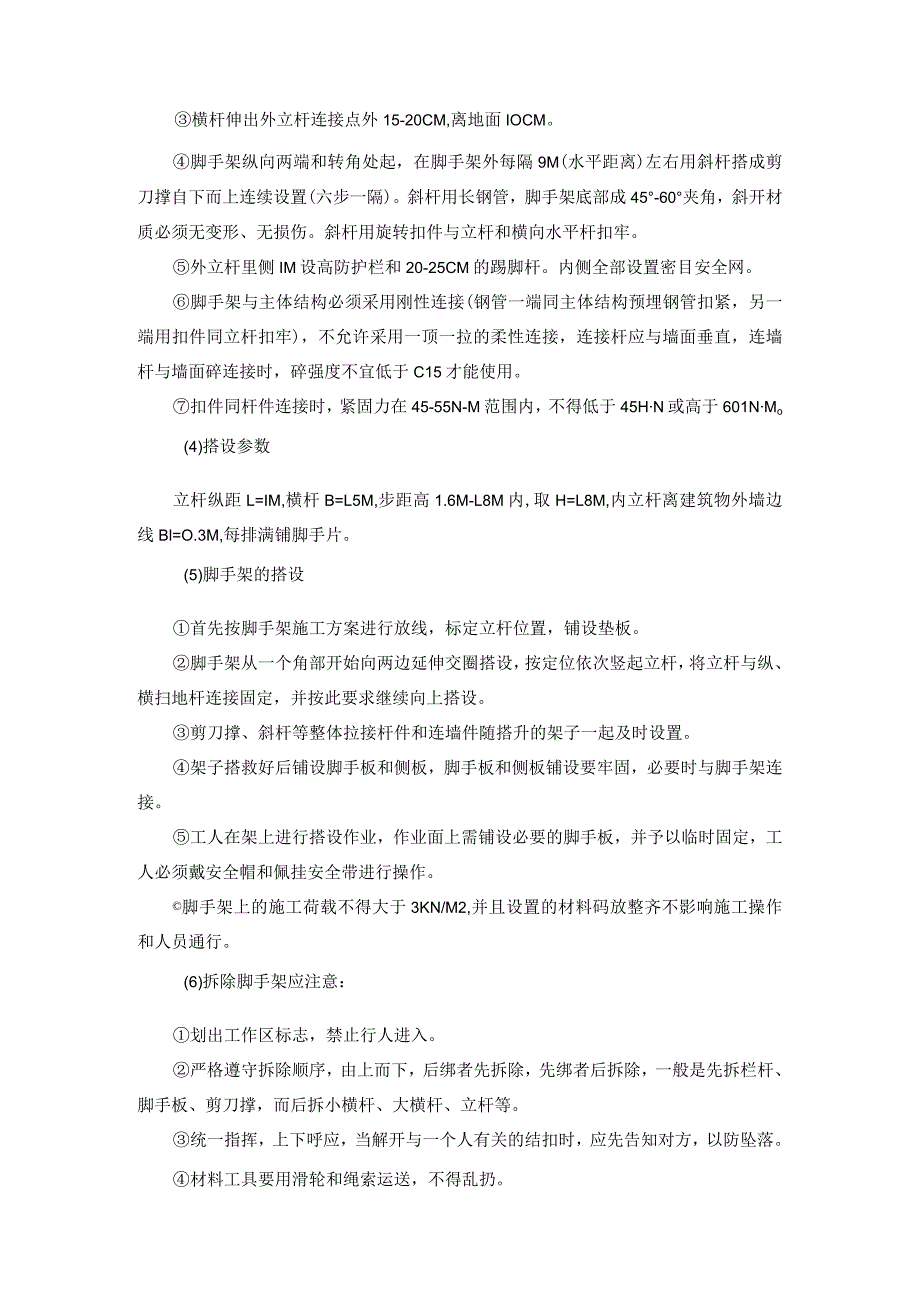

某住宅楼工程外脚手架工程.docx_第2页
第2页 / 共3页

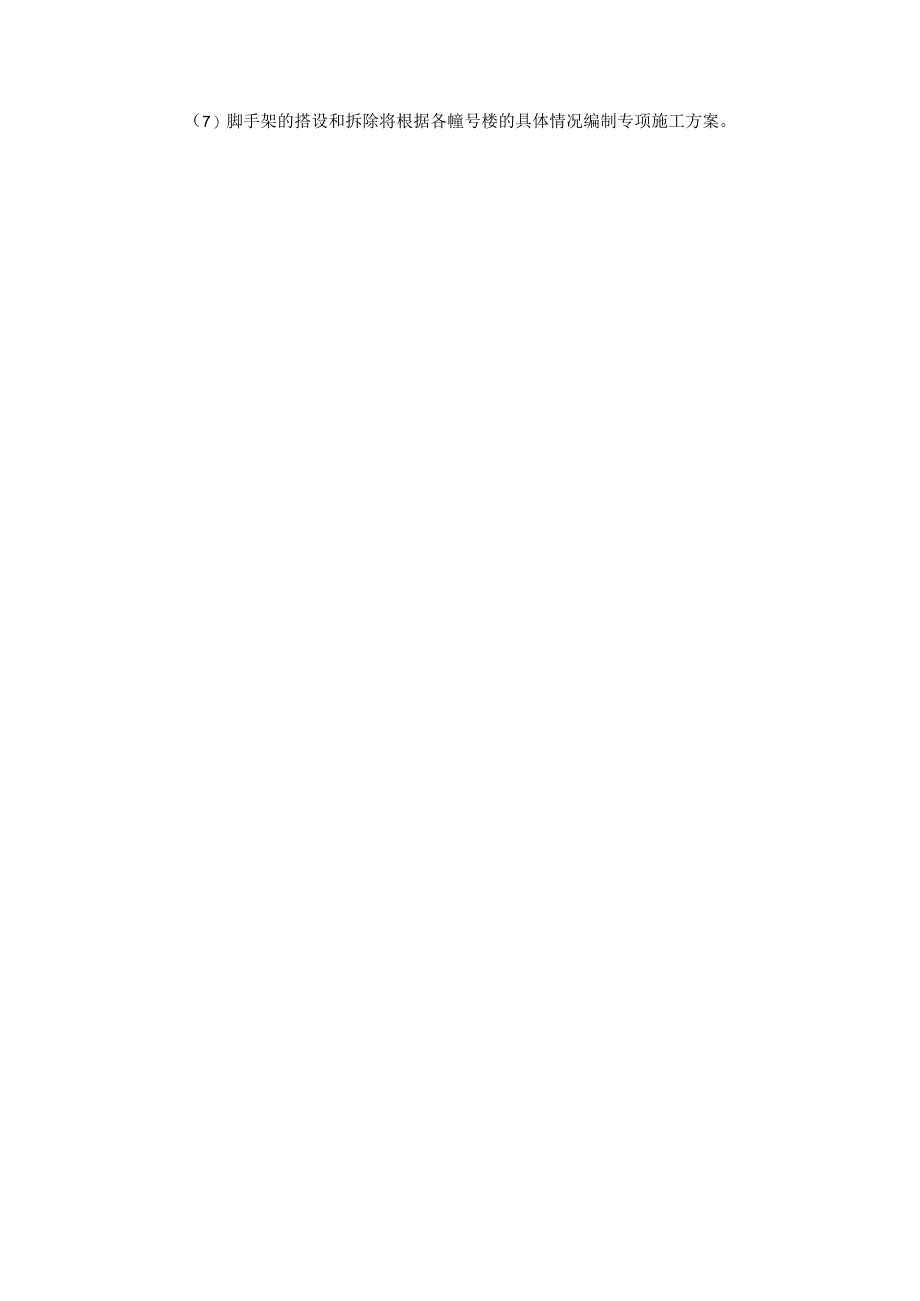

某住宅楼工程外脚手架工程.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《某住宅楼工程外脚手架工程.docx》由会员分享,可在线阅读,更多相关《某住宅楼工程外脚手架工程.docx(3页珍藏版)》请在第壹文秘上搜索。

1、某住宅楼工程外脚手架工程1、概况本工程由八幢高层和小高层组成,高层建筑的檐高在50米左右,小高层建筑的檐高在30米左右。2、脚手架形式本工程高层建筑脚手架采用型钢挑架,小高层建筑采用落地双排双立杆扣件式钢管架。3、脚手架的构造、搭设要求、搭设和拆除(1)基本要求用扣件式钢管搭设的脚手架是施工临时结构,它要承受施工过程中各种垂直和水平荷载。因此脚手架必须有足够的承受能力、刚度和稳定性。在施工过程中,在各种荷载作用下不产生失稳、倒塌。并不超过结构的容许强度、变形、倾斜、摇晃或扭曲现象,以确保安全。(2)受荷情况采用48X3.5钢管和扣件等构成的脚手架,立杆、大横杆和小横杆是主要受力杆件。剪力撑、斜

2、撑和连墙杆是保证脚手架整体刚度和稳定性的杆件,并具有加强脚手架抵抗垂直和水平力作用的能力,其中连墙杆还承受荷载。(3)脚手架的构造与搭设要求地基处理:I、由于本工程的外脚手架搭设范围内都是新开挖的土层或土层开挖后回填土层,所以土层已受干扰,在脚手架搭设前地基应平整夯实,并做好排水措施。11在地基上浇捣混凝土将脚手架立杆座于上面。I11安放管座时应拉线和拉尺,按规定间距尺寸摆放后加以固定。脚手架立杆采用对接扣件连接,相邻两立杆接头应错开不小于50CM,且不在同一步距内,纵向水平杆接用对接扣件连接,上下相邻两根纵向水平接头错开不小于50CM,同一步距上两级纵向水平杆接头也应错开,并不在同一跨内。横

3、杆伸出外立杆连接点外15-20CM,离地面IOCM。脚手架纵向两端和转角处起,在脚手架外每隔9M(水平距离)左右用斜杆搭成剪刀撑自下而上连续设置(六步一隔)。斜杆用长钢管,脚手架底部成45-60夹角,斜开材质必须无变形、无损伤。斜杆用旋转扣件与立杆和横向水平杆扣牢。外立杆里侧IM设高防护栏和20-25CM的踢脚杆。内侧全部设置密目安全网。脚手架与主体结构必须采用刚性连接(钢管一端同主体结构预埋钢管扣紧,另一端用扣件同立杆扣牢),不允许采用一顶一拉的柔性连接,连接杆应与墙面垂直,连墙杆与墙面碎连接时,碎强度不宜低于C15才能使用。扣件同杆件连接时,紧固力在45-55N-M范围内,不得低于45HN

4、或高于601NMo(4)搭设参数立杆纵距L=IM,横杆B=L5M,步距高1.6M-L8M内,取H=L8M,内立杆离建筑物外墙边线Bl=O.3M,每排满铺脚手片。(5)脚手架的搭设首先按脚手架施工方案进行放线,标定立杆位置,铺设垫板。脚手架从一个角部开始向两边延伸交圈搭设,按定位依次竖起立杆,将立杆与纵、横扫地杆连接固定,并按此要求继续向上搭设。剪刀撑、斜杆等整体拉接杆件和连墙件随搭升的架子一起及时设置。架子搭救好后铺设脚手板和侧板,脚手板和侧板铺设要牢固,必要时与脚手架连接。工人在架上进行搭设作业,作业面上需铺设必要的脚手板,并予以临时固定,工人必须戴安全帽和佩挂安全带进行操作。脚手架上的施工荷载不得大于3KN/M2,并且设置的材料码放整齐不影响施工操作和人员通行。(6)拆除脚手架应注意:划出工作区标志,禁止行人进入。严格遵守拆除顺序,由上而下,后绑者先拆除,先绑者后拆除,一般是先拆栏杆、脚手板、剪刀撑,而后拆小横杆、大横杆、立杆等。统一指挥,上下呼应,当解开与一个人有关的结扣时,应先告知对方,以防坠落。材料工具要用滑轮和绳索运送,不得乱扔。(7)脚手架的搭设和拆除将根据各幢号楼的具体情况编制专项施工方案。
