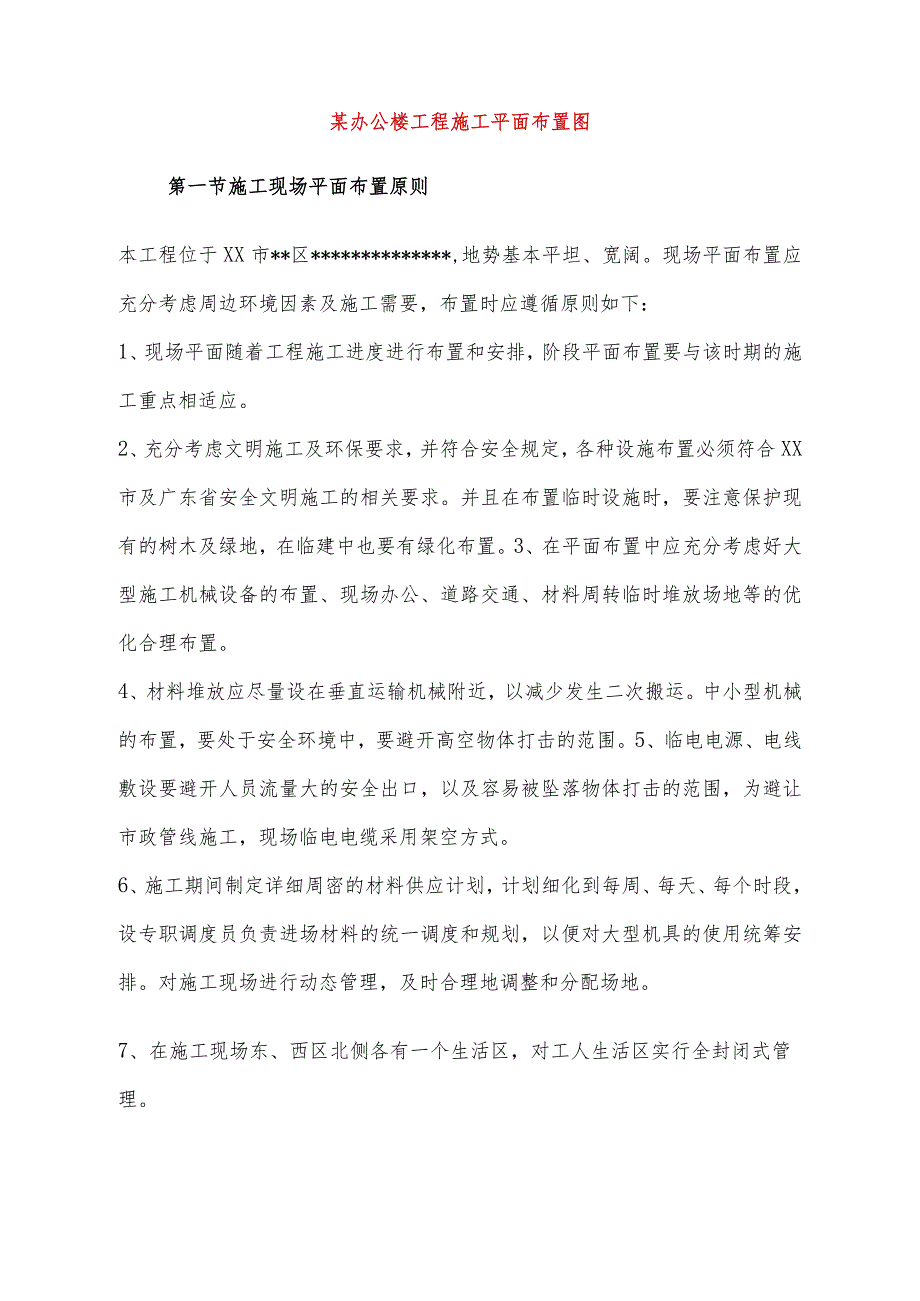

1、某办公楼工程施工平面布置图第一节施工现场平面布置原则本工程位于XX市*区*,地势基本平坦、宽阔。现场平面布置应充分考虑周边环境因素及施工需要，布置时应遵循原则如下：1、现场平面随着工程施工进度进行布置和安排，阶段平面布置要与该时期的施工重点相适应。2、充分考虑文明施工及环保要求，并符合安全规定，各种设施布置必须符合XX市及广东省安全文明施工的相关要求。并且在布置临时设施时，要注意保护现有的树木及绿地，在临建中也要有绿化布置。3、在平面布置中应充分考虑好大型施工机械设备的布置、现场办公、道路交通、材料周转临时堆放场地等的优化合理布置。4、材料堆放应尽量设在垂直运输机械附近，以减少发生二次搬运。中

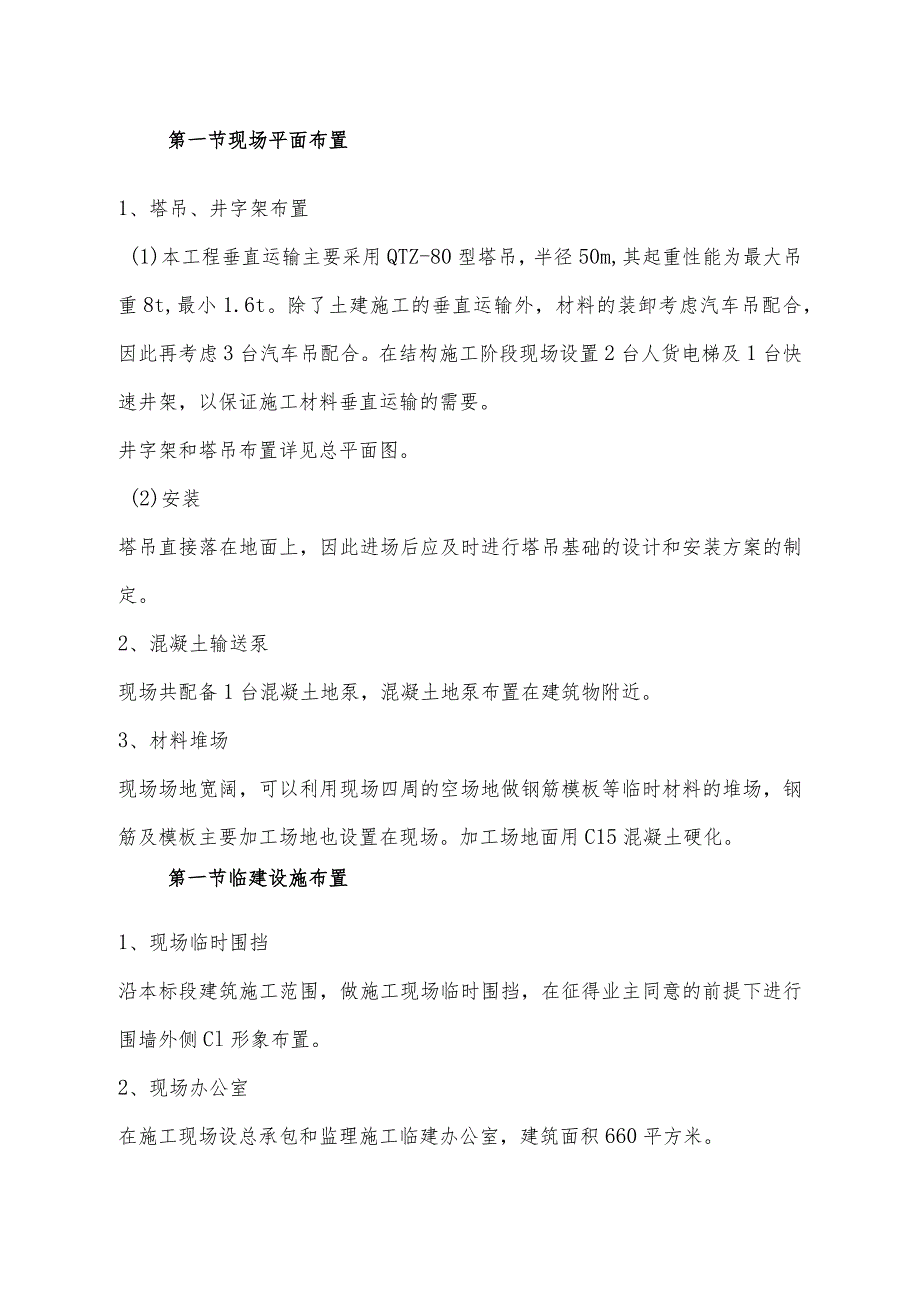

2、小型机械的布置，要处于安全环境中，要避开高空物体打击的范围。5、临电电源、电线敷设要避开人员流量大的安全出口，以及容易被坠落物体打击的范围，为避让市政管线施工，现场临电电缆采用架空方式。6、施工期间制定详细周密的材料供应计划，计划细化到每周、每天、每个时段，设专职调度员负责进场材料的统一调度和规划，以便对大型机具的使用统筹安排。对施工现场进行动态管理，及时合理地调整和分配场地。7、在施工现场东、西区北侧各有一个生活区，对工人生活区实行全封闭式管理。第一节现场平面布置1、塔吊、井字架布置(1)本工程垂直运输主要采用QTZ-80型塔吊，半径50m,其起重性能为最大吊重8t,最小1.6t。除了土建施
3、工的垂直运输外，材料的装卸考虑汽车吊配合，因此再考虑3台汽车吊配合。在结构施工阶段现场设置2台人货电梯及1台快速井架，以保证施工材料垂直运输的需要。井字架和塔吊布置详见总平面图。(2)安装塔吊直接落在地面上，因此进场后应及时进行塔吊基础的设计和安装方案的制定。2、混凝土输送泵现场共配备1台混凝土地泵，混凝土地泵布置在建筑物附近。3、材料堆场现场场地宽阔，可以利用现场四周的空场地做钢筋模板等临时材料的堆场，钢筋及模板主要加工场地也设置在现场。加工场地面用C15混凝土硬化。第一节临建设施布置1、现场临时围挡沿本标段建筑施工范围，做施工现场临时围挡，在征得业主同意的前提下进行围墙外侧Cl形象布置。2

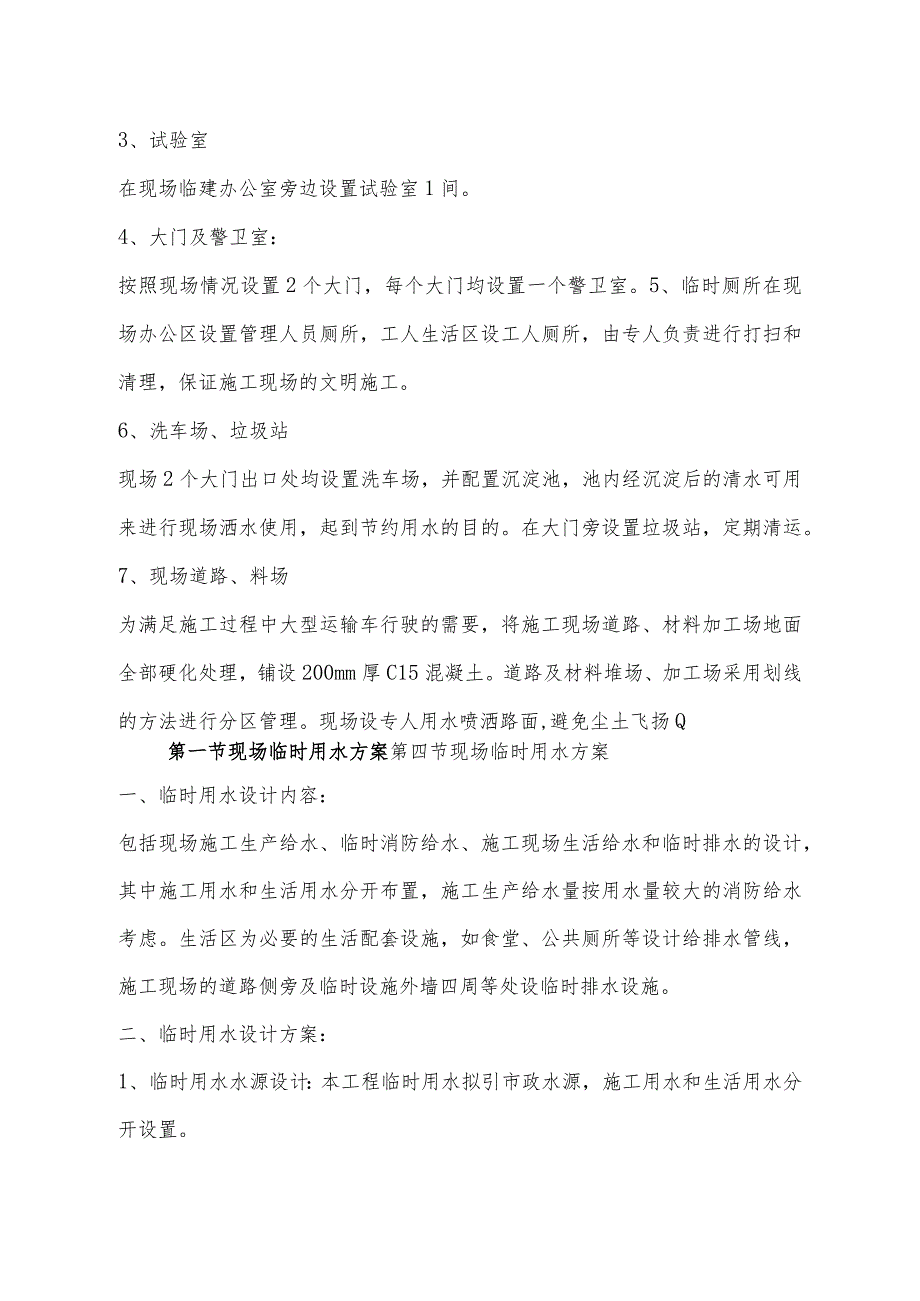

4、、现场办公室在施工现场设总承包和监理施工临建办公室，建筑面积660平方米。3、试验室在现场临建办公室旁边设置试验室1间。4、大门及警卫室：按照现场情况设置2个大门，每个大门均设置一个警卫室。5、临时厕所在现场办公区设置管理人员厕所，工人生活区设工人厕所，由专人负责进行打扫和清理，保证施工现场的文明施工。6、洗车场、垃圾站现场2个大门出口处均设置洗车场，并配置沉淀池，池内经沉淀后的清水可用来进行现场洒水使用，起到节约用水的目的。在大门旁设置垃圾站，定期清运。7、现场道路、料场为满足施工过程中大型运输车行驶的需要，将施工现场道路、材料加工场地面全部硬化处理，铺设200mm厚C15混凝土。道路及材料
5、堆场、加工场采用划线的方法进行分区管理。现场设专人用水喷洒路面,避免尘土飞扬Q第一节现场临时用水方案第四节现场临时用水方案一、临时用水设计内容：包括现场施工生产给水、临时消防给水、施工现场生活给水和临时排水的设计，其中施工用水和生活用水分开布置，施工生产给水量按用水量较大的消防给水考虑。生活区为必要的生活配套设施，如食堂、公共厕所等设计给排水管线，施工现场的道路侧旁及临时设施外墙四周等处设临时排水设施。二、临时用水设计方案：1、临时用水水源设计：本工程临时用水拟引市政水源，施工用水和生活用水分开设置。2、消火栓给水系统用水量：本工程临时消防系统设计同一时间内生活区、办公区内火灾发生次数各为1次
6、。生活区的室外消火栓系统用水量为10L/S,室内消火栓用水量设计为8L/S,消火栓系统总用水量为18L/S；办公区的室外消火栓系统用水量为15L/S,室内消火栓用水量设计为10L/S,消火栓系统总用水量为25L/S。3、生活给水系统用水量：施工现场生活给水按120升/人天考虑，办公区及生活区的临时生活给水最高日用水量均约240m7d,最大时用水量均约2(W/h。4、室内、外消火栓系统设计：本设计由于是临时消火栓系统，故按一股充实水柱到达任何部位考虑,室外消火栓按不大于12Onl的间距布置，室内消火栓按不大于50m的间距根据现场实际情况布置。室外消火栓栓口均为DNlOOo本工程生活区和办公区的消
7、防水源分别引入，两个区内的消防管道均成环状布置，室内外消火栓系统均采用临时高压消防给水系统，现场设临时消防泵房，泵房内设两台消防水泵（一用一备）和供吸水的消防水池。消防泵房设跨接管路，当现场不启用消防系统或在施建筑高度较低时，打开跨接管路上的阀门，整个施工现场的管路不加压，消防即低压系统；当火灾或市政水压无法满足施工生产需要时，即关闭跨接管上阀门，开启消防泵加压，整个现场内消防即高压系统。生活区和办公区的每栋楼均引入DNlOO的给水管，按照不大于50m的间距和现场的实际情况布置给水竖管，竖管上每层设室内消火栓，并预留供水龙头供施工用水。室内消火栓设计采用19mm喷嘴，65栓口，25m长麻质水龙
8、带。5、生活/生产给水系统：施工现场生产给水系统根据需要由现场消防主管预留甩,分别供给砂浆搅拌、清洗池及生产等用水。工人及管理人员生活区的给水系统与生产给水系统分开设置，由市政水源直供，分别供给食堂、卫生间、厕所、生活洗漱等用水。施工现场各预留用水点的支管不单设阀门井，只在入户后的立管上设阀门控制。6、排水系统：本设计施工现场内的所有排水合流排放。生活区厕所内设置洗手槽、便槽自动冲洗设备等。厕所的污/废水先排入化粪池处理，食堂的污/废水先排入隔油池处理，清洗池的水先经沉淀，然后就近接至现场附近的市政排水管网。化粪池施工具体参见国标相关内容。为保证施工现场内干燥整洁、不积水，道路两旁或一侧及临时
9、设施的外墙处均设临时排水明沟。为减小明沟的深度，调整明沟的坡向，根据实际情况在适当位置设置排水井，收集现场内排水就近排入市政管网。7、管材设计：本方案室内、外消防给水管及生产用水管道采用焊接钢管，生活给水管采用热浸镀锌钢管，排水系统采用PVC-U塑料管。同时，为加快施工进度，为室外工程施工创造条件，设计所有给水管道尽可能在不影响开挖的情况下明敷于道路旁，在现场门口或通过道路时，对临时用水管道采取适当的保护措施。第一节现场临时用电方案一、编制依据/标准1 .施工现场临时用电安全技术规范(JGJ4688)2 .建筑工程施工现场供电安全规范(GB50144-93)3 .建筑施工手册现场临时供电部分4
10、 .公司有关施工现场临电的文件和安全注意事项二、工程概况工程临时用电高峰期将出现在地上结构施工阶段，此时将有塔吊、相应振捣设备、电焊机、钢筋及木工加工设备等同时用电。三、负荷计算1、现场高峰期主要施工用电设备配置表:序号机械名称规格型号单位数量单台额定功率（KW）额定功率（KW）1砂浆搅拌机JS-500台615902钢筋调直机LGT6/14台115153钢筋切断机GQ35台22.24.44钢筋弯曲机台2365木工圆锯机（800mm）台1336抽水机（100mm及以上）台80.554.47交流电焊机（32KVA及以上）BX3台540KVA2008钢筋对焊机（电弧）UN-75台275KVA1509
11、空气压缩机（10M3min及以上）3V-0.6/7B台351510蛙式打夯机台631811平板振捣器台33912振捣棒根921813卷扬机台3154514混凝土输送泵HBT60台15511015办公照明8016塔吊QTZ-80台1150150注：个别设备取平均值或按照常用型号估算。2、负荷计算kl、k2、k3为需用系数，见表：用电设备数量(台)需要系数一般电动机3-10Kl0.711-300.630以上0.5加工动力设备0.5电焊机3-10K20.6室内照明K30.8Sj=1.05l.1*(klPlCOS)+k2S2+k3S3+k4S4Sj：总视在计算负荷或总容量(kVA)P1：电动机额定总功
12、率(Kw)S2：电焊机额定总容量(KVA)S3：室内照明、电热器等总容量(KW)COS:电动机平均功率因数(0.65075)(klPlCOS)=O.53200.7=230Kwk2S2=0.5350=175KVAk3S3=0.880=64Kw因此，计算负荷Sj=1.051.1(klPlCOS)+k2S2+k3S3=1.05(230+175+64)=502KVA3、发电机组选择根据以上计算，采用1台75OkW发电机组确保工程正常施工。四、现场采用的接地形式及防雷接地设计方案一般各配电箱、电机、机械设备等所有不带电的金属外壳均应作可靠接地，接地电阻不大于10,如达不到要求，可由现场加接地极或加降阻剂
13、等。接地应与现场配电室的接地系统可靠连接。接地装置的做法参见华北标或国标。施工现场内的塔吊安装防雷装置。加装避雷针，针长为广2米。同时加装避雷针的机械设备所用的动力控制、照明、信号、通信等线路应采用钢管敷设。并将钢管和该机械设备的金属结构体作电气连接。接地电阻不得大于10Q。塔吊回路，在专用箱设置重复接地，接地电阻小于4。接地体可采用50*50*5长度2.5In的镀锌角钢，间隔5m打入地下。接地线采用40*4的镀锌角钢与接地体焊接，保证接地体和PE线端子做良好的电气连接。五、临时用电系统的使用、管理与维护1、安全用电措施塔吊专用箱必须从配电室单独引线，采用接地保护。非安全电压线路须穿墙体预留洞
14、进入楼层。楼层照明灯具高度必须大于1.9mO楼层配电箱必须安放在干燥通风的部位。工地所有配电箱都要标明箱的名称、所控制的各线路称谓、编号、用途等。配电箱及开关箱的周围应有两人同时工作的足够空间和通道，不要在箱旁堆放建筑材料和杂草、杂物。为了在发生火灾等紧急情况时能保证现场照明不中断，配电箱内的动力开关与照明开关必须分开使用。开关箱应由分配电箱配电。注意开关箱内的用电设备不可一闸多用，每台设备应有各自的开关箱，严禁一个开关电器控制两台以上的用电设备（含插座），以保证安全。开关箱内的开关电器的额定值与动作整定值应与用电设备相匹配。2、电气防火措施严禁带电搬移配电箱。现场备1211干粉灭火器，并定期检查保持完好。应保持配电线路及配电箱和开关箱内电缆、导线对地绝缘良好，不得有破损、硬伤、带电体裸露、电线受挤压、腐蚀、漏电等隐患，以防突然出事。电气接线不得有压接不实现象，以免打火。使用足够截面的电缆线，避免电缆发热引起火灾。平时应经常查看配电箱的进出线有没有承受外力，有没有被水泥砂浆浸污、被金属锐器划破绝缘，配电箱内电器的螺丝有没有松动，动力设备有没有缺相运行的声音等等。电气失火必须拉闸断电以防止火势蔓延。3、电工安全操作从事电气作业人员必须持有效维护电工操作证件上岗，认真执行安全操作规程
