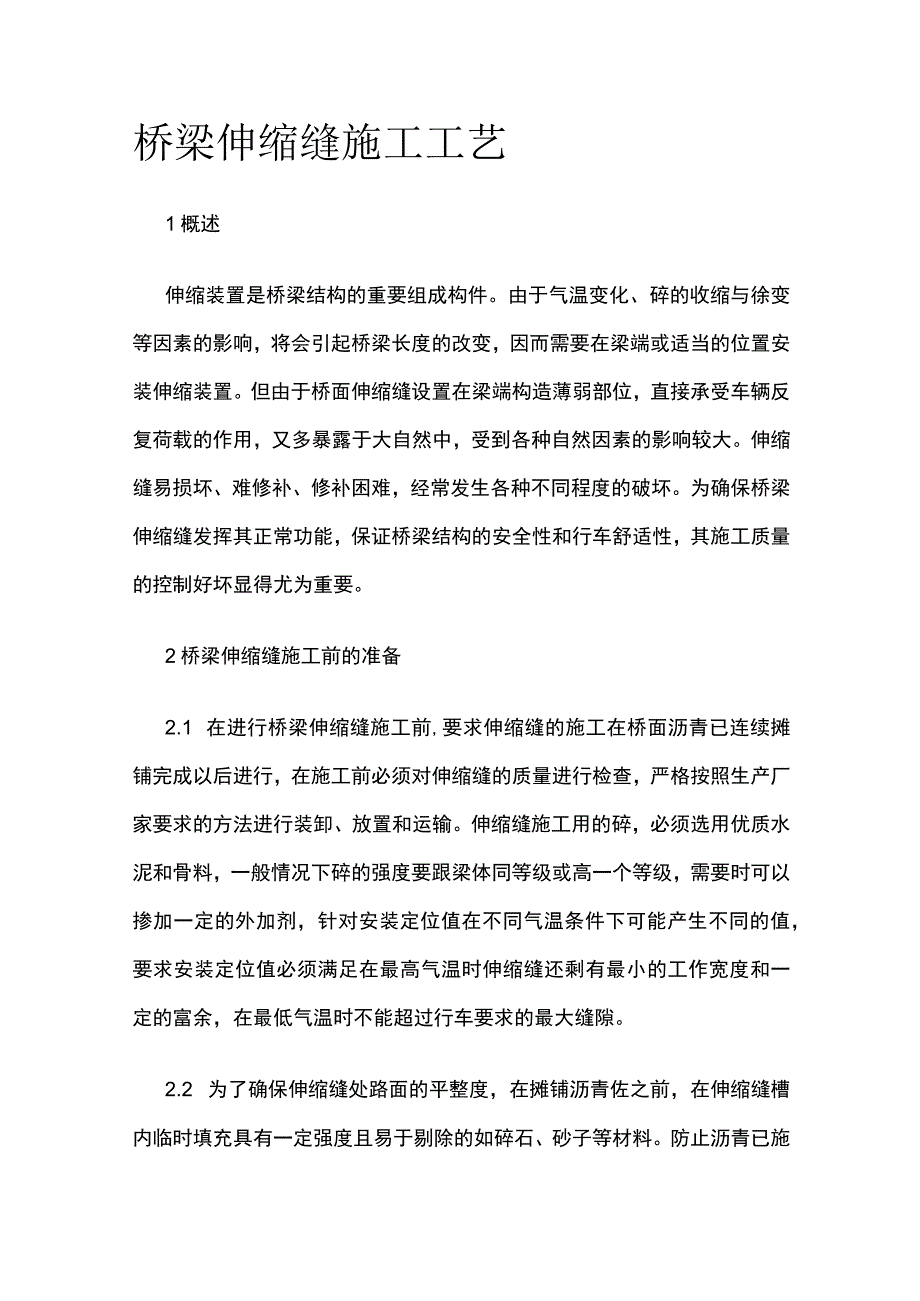

1、桥梁伸缩缝施工工艺1概述伸缩装置是桥梁结构的重要组成构件。由于气温变化、碎的收缩与徐变等因素的影响，将会引起桥梁长度的改变，因而需要在梁端或适当的位置安装伸缩装置。但由于桥面伸缩缝设置在梁端构造薄弱部位，直接承受车辆反复荷载的作用，又多暴露于大自然中，受到各种自然因素的影响较大。伸缩缝易损坏、难修补、修补困难，经常发生各种不同程度的破坏。为确保桥梁伸缩缝发挥其正常功能，保证桥梁结构的安全性和行车舒适性，其施工质量的控制好坏显得尤为重要。2桥梁伸缩缝施工前的准备2.1 在进行桥梁伸缩缝施工前,要求伸缩缝的施工在桥面沥青已连续摊铺完成以后进行，在施工前必须对伸缩缝的质量进行检查，严格按照生产厂家要

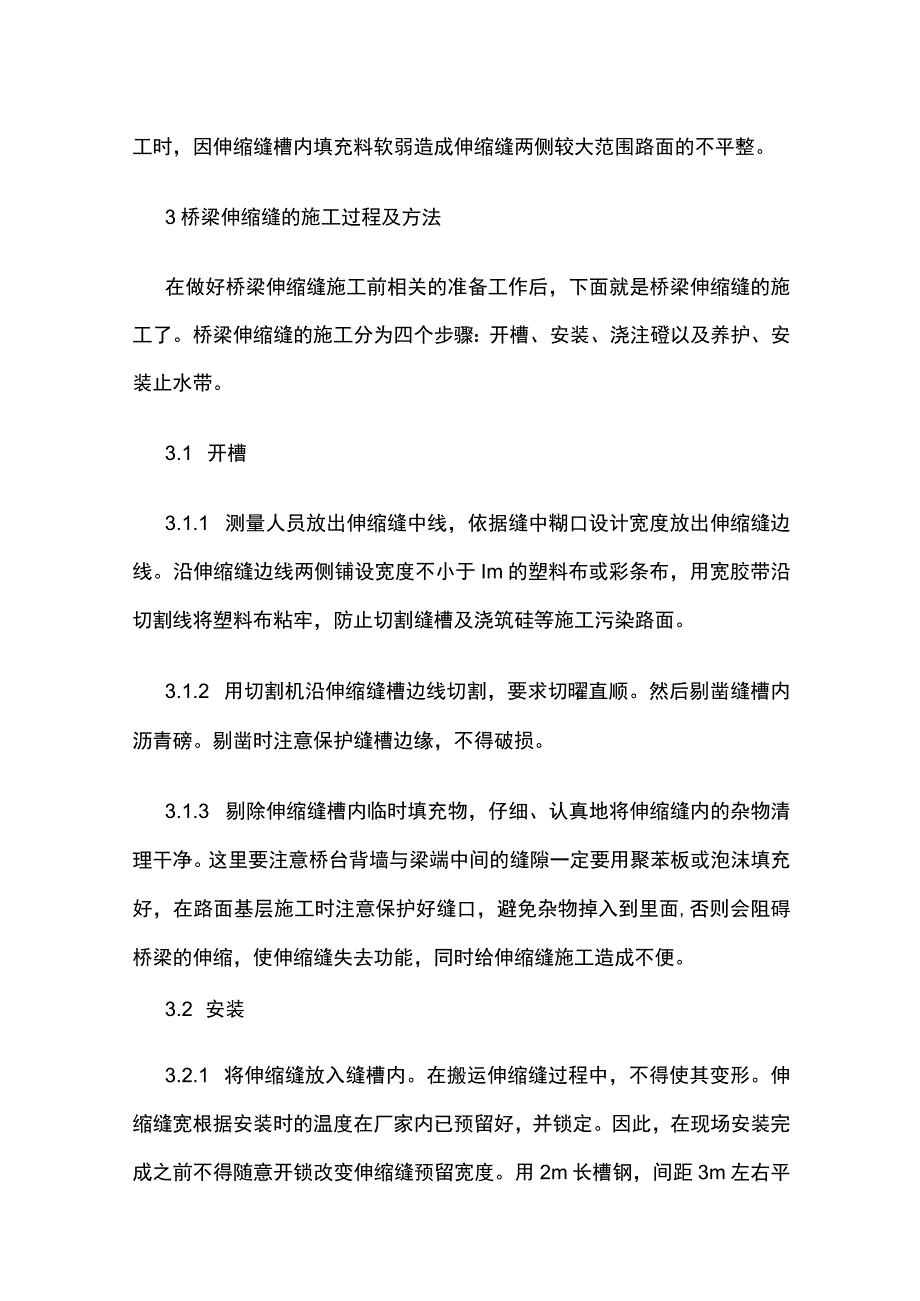

2、求的方法进行装卸、放置和运输。伸缩缝施工用的碎，必须选用优质水泥和骨料，一般情况下碎的强度要跟梁体同等级或高一个等级，需要时可以掺加一定的外加剂，针对安装定位值在不同气温条件下可能产生不同的值，要求安装定位值必须满足在最高气温时伸缩缝还剩有最小的工作宽度和一定的富余，在最低气温时不能超过行车要求的最大缝隙。2.2 为了确保伸缩缝处路面的平整度，在摊铺沥青佐之前，在伸缩缝槽内临时填充具有一定强度且易于剔除的如碎石、砂子等材料。防止沥青已施工时，因伸缩缝槽内填充料软弱造成伸缩缝两侧较大范围路面的不平整。3桥梁伸缩缝的施工过程及方法在做好桥梁伸缩缝施工前相关的准备工作后，下面就是桥梁伸缩缝的施工了。
3、桥梁伸缩缝的施工分为四个步骤：开槽、安装、浇注磴以及养护、安装止水带。3.1 开槽3.1.1 测量人员放出伸缩缝中线，依据缝中糊口设计宽度放出伸缩缝边线。沿伸缩缝边线两侧铺设宽度不小于Im的塑料布或彩条布，用宽胶带沿切割线将塑料布粘牢，防止切割缝槽及浇筑硅等施工污染路面。3.1.2 用切割机沿伸缩缝槽边线切割，要求切曜直顺。然后剔凿缝槽内沥青磅。剔凿时注意保护缝槽边缘，不得破损。3.1.3 剔除伸缩缝槽内临时填充物，仔细、认真地将伸缩缝内的杂物清理干净。这里要注意桥台背墙与梁端中间的缝隙一定要用聚苯板或泡沫填充好，在路面基层施工时注意保护好缝口，避免杂物掉入到里面,否则会阻碍桥梁的伸缩，使伸缩

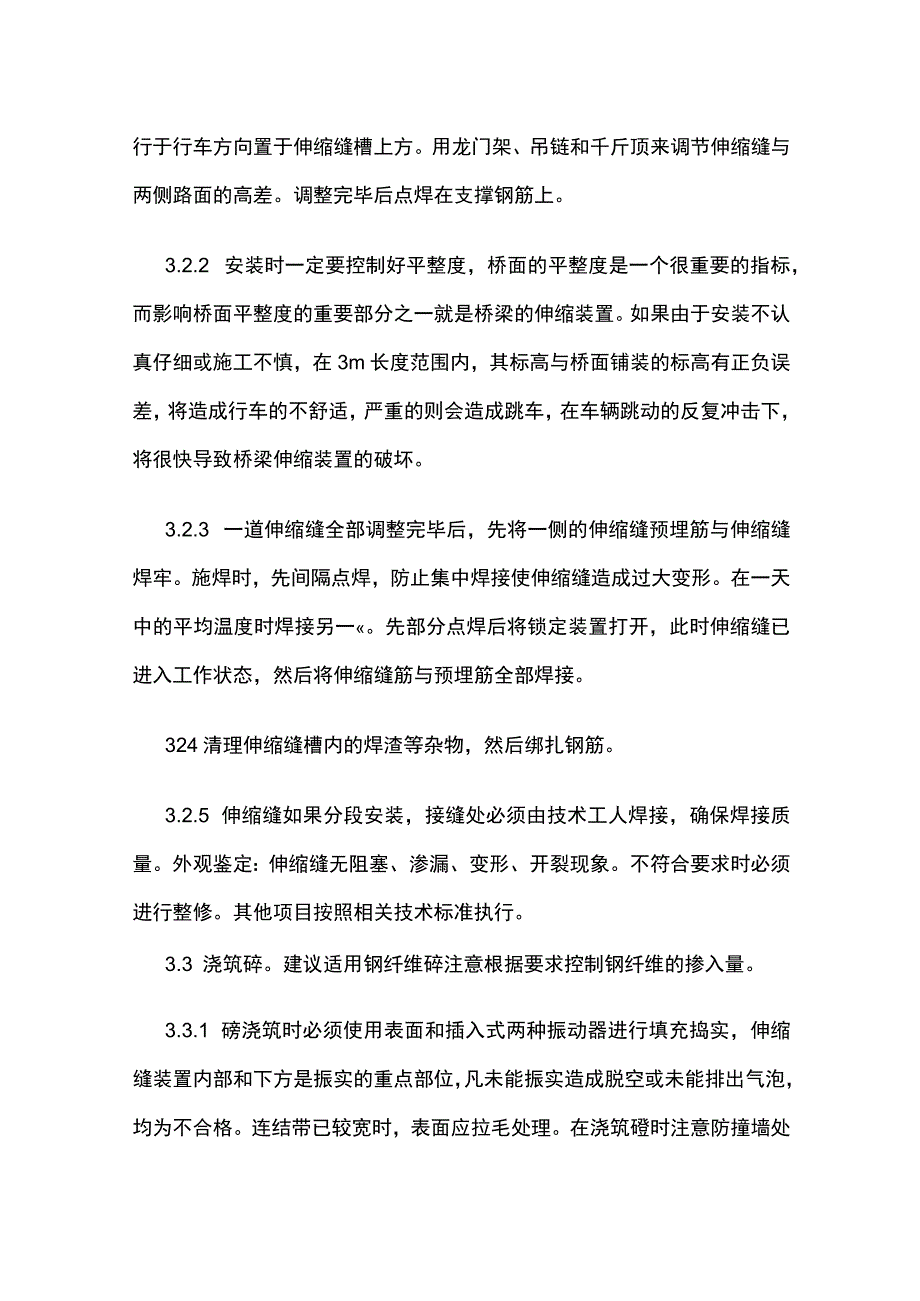

4、缝失去功能，同时给伸缩缝施工造成不便。3.2 安装3.2.1 将伸缩缝放入缝槽内。在搬运伸缩缝过程中，不得使其变形。伸缩缝宽根据安装时的温度在厂家内已预留好，并锁定。因此，在现场安装完成之前不得随意开锁改变伸缩缝预留宽度。用2m长槽钢，间距3m左右平行于行车方向置于伸缩缝槽上方。用龙门架、吊链和千斤顶来调节伸缩缝与两侧路面的高差。调整完毕后点焊在支撑钢筋上。3.2.2 安装时一定要控制好平整度，桥面的平整度是一个很重要的指标，而影响桥面平整度的重要部分之一就是桥梁的伸缩装置。如果由于安装不认真仔细或施工不慎，在3m长度范围内，其标高与桥面铺装的标高有正负误差，将造成行车的不舒适，严重的则会造成
5、跳车，在车辆跳动的反复冲击下，将很快导致桥梁伸缩装置的破坏。3.2.3 一道伸缩缝全部调整完毕后，先将一侧的伸缩缝预埋筋与伸缩缝焊牢。施焊时，先间隔点焊，防止集中焊接使伸缩缝造成过大变形。在一天中的平均温度时焊接另一。先部分点焊后将锁定装置打开，此时伸缩缝已进入工作状态，然后将伸缩缝筋与预埋筋全部焊接。324清理伸缩缝槽内的焊渣等杂物，然后绑扎钢筋。3.2.5 伸缩缝如果分段安装，接缝处必须由技术工人焊接，确保焊接质量。外观鉴定：伸缩缝无阻塞、渗漏、变形、开裂现象。不符合要求时必须进行整修。其他项目按照相关技术标准执行。3.3 浇筑碎。建议适用钢纤维碎注意根据要求控制钢纤维的掺入量。3.3.1
6、 磅浇筑时必须使用表面和插入式两种振动器进行填充捣实，伸缩缝装置内部和下方是振实的重点部位，凡未能振实造成脱空或未能排出气泡，均为不合格。连结带已较宽时，表面应拉毛处理。在浇筑磴时注意防撞墙处的修复。3.3.2 每次浇筑磴时应按批或单个施工点制作碎试件（抗压和抗折试件），检测已所达到的强度以便决定开放交通时间。浇筑磴前，用水将缝槽湿润，将伸缩缝内用聚苯板或泡沫板填满，缝顶用胶带封严。浇筑时上面再放置长条木板以防被振捣的碎漏入缝内。已坍落度要求控制在80mm-100mm,振捣采用30振捣棒振捣密实。振捣完毕后，灰面要比两侧路面略高越2mm,然后用刮杠刮除多余水泥浆并沿两侧路面刮平，抹面要求在三遍以上。3.3.3 磅养生和安装防水密封胶带硅浇筑好后应注重养生，养生过程中特别要注意伸缩缝两侧道路的封锁，设置标识牌，最好是设专人看守，以防车辆碾压到上面造成伸缩缝的变形，影响平整度，要湿润养生到开放交通。在开放交通之前必须安装伸缩缝防水密封胶带，使用专用工具把防水密封胶带完全卡入装置凹企口内。养生采用覆盖土工布，养生结束后，清理伸缩缝，安装止水橡胶条。4清理现场与开放交通施工完后应清理干净施工现场，尤其是注意污染在沥青路面上的磴，还有开槽后的垃圾或者泡沫等。根据磴试件的实测结果和现场施工情况,经质检工程师和监理同意决定开放交通时间。
