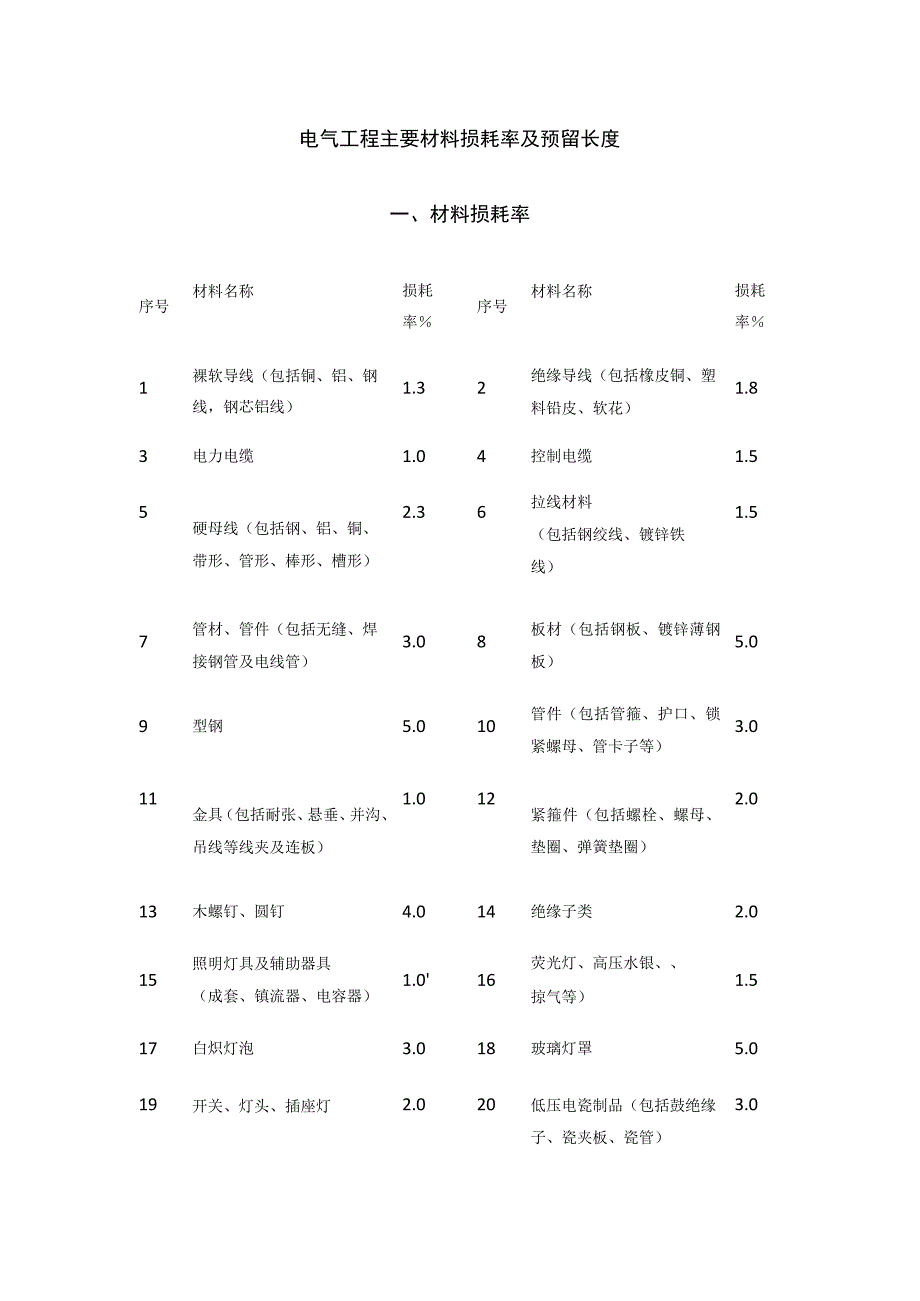

1、电气工程主要材料损耗率及预留长度一、材料损耗率序号材料名称损耗率序号材料名称损耗率1裸软导线（包括铜、铝、钢线，钢芯铝线）1.32绝缘导线（包括橡皮铜、塑料铅皮、软花）1.83电力电缆1.04控制电缆1.55硬母线（包括钢、铝、铜、带形、管形、棒形、槽形）2.36拉线材料（包括钢绞线、镀锌铁线）1.57管材、管件（包括无缝、焊接钢管及电线管）3.08板材（包括钢板、镀锌薄钢板）5.09型钢5.010管件（包括管箍、护口、锁紧螺母、管卡子等）3.011金具（包括耐张、悬垂、并沟、吊线等线夹及连板）1.012紧箍件（包括螺栓、螺母、垫圈、弹簧垫圈）2.013木螺钉、圆钉4.014绝缘子类2.015

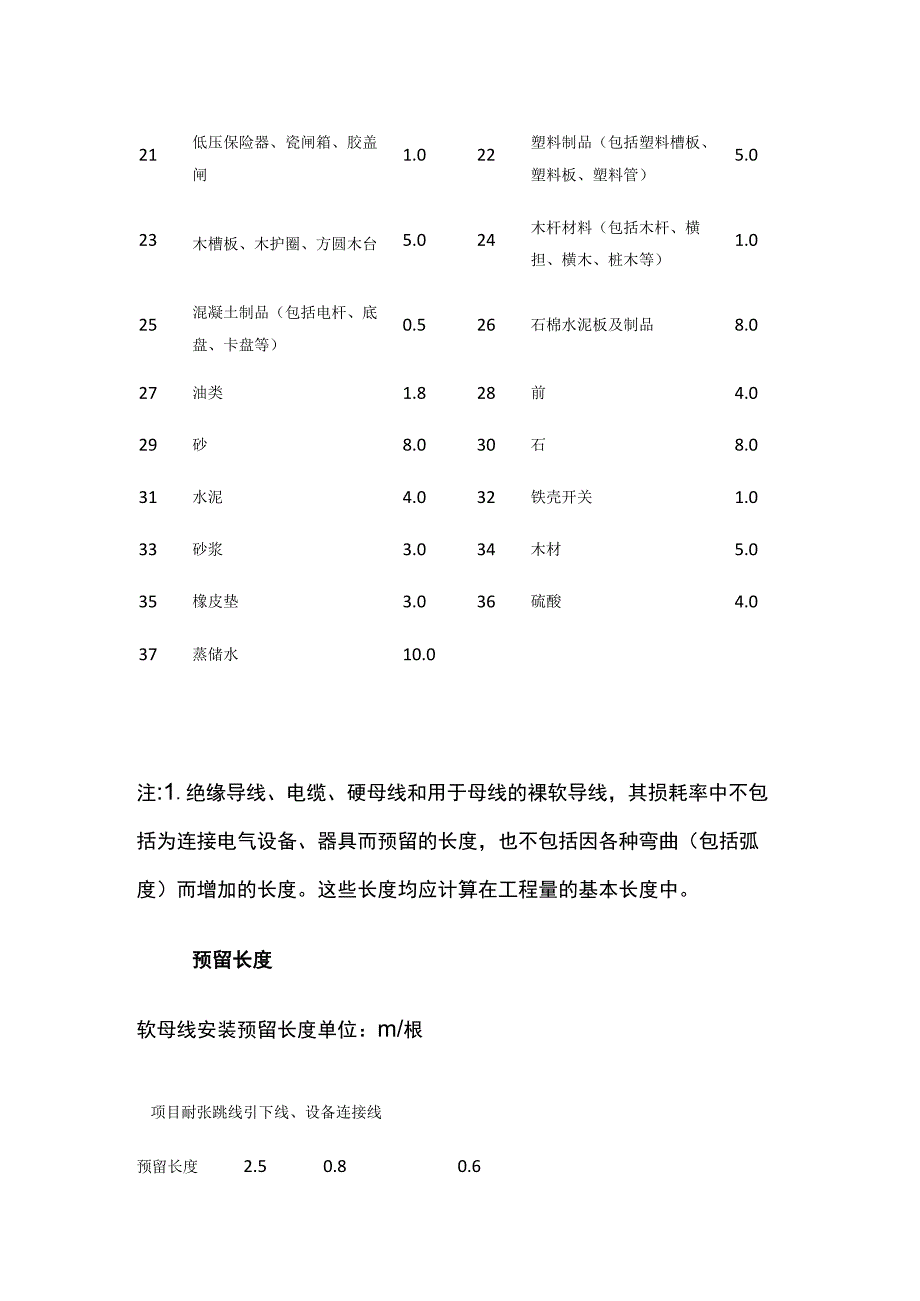

2、照明灯具及辅助器具（成套、镇流器、电容器）1.016荧光灯、高压水银、掠气等）1.517白炽灯泡3.018玻璃灯罩5.019开关、灯头、插座灯2.020低压电瓷制品（包括鼓绝缘子、瓷夹板、瓷管）3.021低压保险器、瓷闸箱、胶盖闸1.022塑料制品（包括塑料槽板、塑料板、塑料管）5.023木槽板、木护圈、方圆木台5.024木杆材料（包括木杆、横担、横木、桩木等）1.025混凝土制品（包括电杆、底盘、卡盘等）0.526石棉水泥板及制品8.027油类1.828前4.029砂8.030石8.031水泥4.032铁壳开关1.033砂浆3.034木材5.035橡皮垫3.036硫酸4.037蒸储水10.0
3、注:1.绝缘导线、电缆、硬母线和用于母线的裸软导线，其损耗率中不包括为连接电气设备、器具而预留的长度，也不包括因各种弯曲（包括弧度）而增加的长度。这些长度均应计算在工程量的基本长度中。预留长度软母线安装预留长度单位：m/根项目耐张跳线引下线、设备连接线预留长度2.50.80.6硬母线配置安装预留长度单位：m/根序号项目预留长度说明1带形、槽形母线终端0.3从最后一个支持点算起2型、槽形母线与分支线连接0.5分支线预留3带形母线与设备连接0.5从设备端子接口算起4多片重型母线与设备连接1从设备端子接口算起5槽形母线与设备连接05设备端子接口算起盘、箱、柜的外部进出线预留长度表:序号项目预留长度(
4、m)说明1各种箱、柜、盘、板、盒高+宽盘面尺寸2单独安装的铁盒开关、自动开关、刀开关、0.5从安装对象启动箱、箱式电阻器、变阻器中心算起3继电器、控制开关、信号灯、按钮、熔断0.3从安装对象器等小家电中心算起4分支接头0.2分支线预留滑触线安装附加和预留长度单位：m/根序号项目预留长度说明1圆钢、铜母线与设备连接0.2从设备接线端子接口起算2圆钢、铜滑触线终端0.5从最后一个固定点起算3角钢滑触线终端1从最后一个支持点起算4扁钢滑触线终端1.3从最后一个固定点起算5扁钢母线分支0.5分支线预留6扁钢母线与设备连接0.5从设备接线端子接口算起7轻轨滑触线终端0.8从最后一个支持点起算8安全节能以
5、及其他滑触线终端0.5从最后一个固定点起算电缆敷设的附加长度序号项目预留长度（附加）说明1电缆敷设弛度、波形弯度、交叉2.50%按电缆全长计算2电缆进入建筑物2.0m规范规定最小值3电缆进入沟内或吊架时引1.5m规范规定最小值上（下）预留4变电所进线、出线1.5m规范规定最小值5电力电缆终端头1.5m检修余量最小值6电缆中间接头盒两端各留2.0m检修余量最小值7电缆进控制柜保护屏及模拟盘等高+宽按盘面尺寸8高压开关柜及低压配电盘、箱2.0m盘下进出线9电缆至电动机0.5m从电机接线盒起算10厂用变压器3.0m从地坪起算11电缆绕过梁柱等增加长度按实计算按被绕物的断面情况计算增加长度12电梯电缆与电缆架固定点每处0.5m规范最小值注：电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度工程量之内。配线进入开关箱、柜、板的预留线（每一根线）预留长度（m）1各种开关、柜、板宽+高盘面尺寸2单独安装（无箱、盘）的铁壳开关、闸刀开关、启动器、线槽进出线盒等0.3从安装对象中心算起3由地面管子出口引至动力接线盒1从管口计算4电源与管内导线连接（管内穿线与软、硬母线接头）1.5从管口计算5出户线1.5从管口计算
