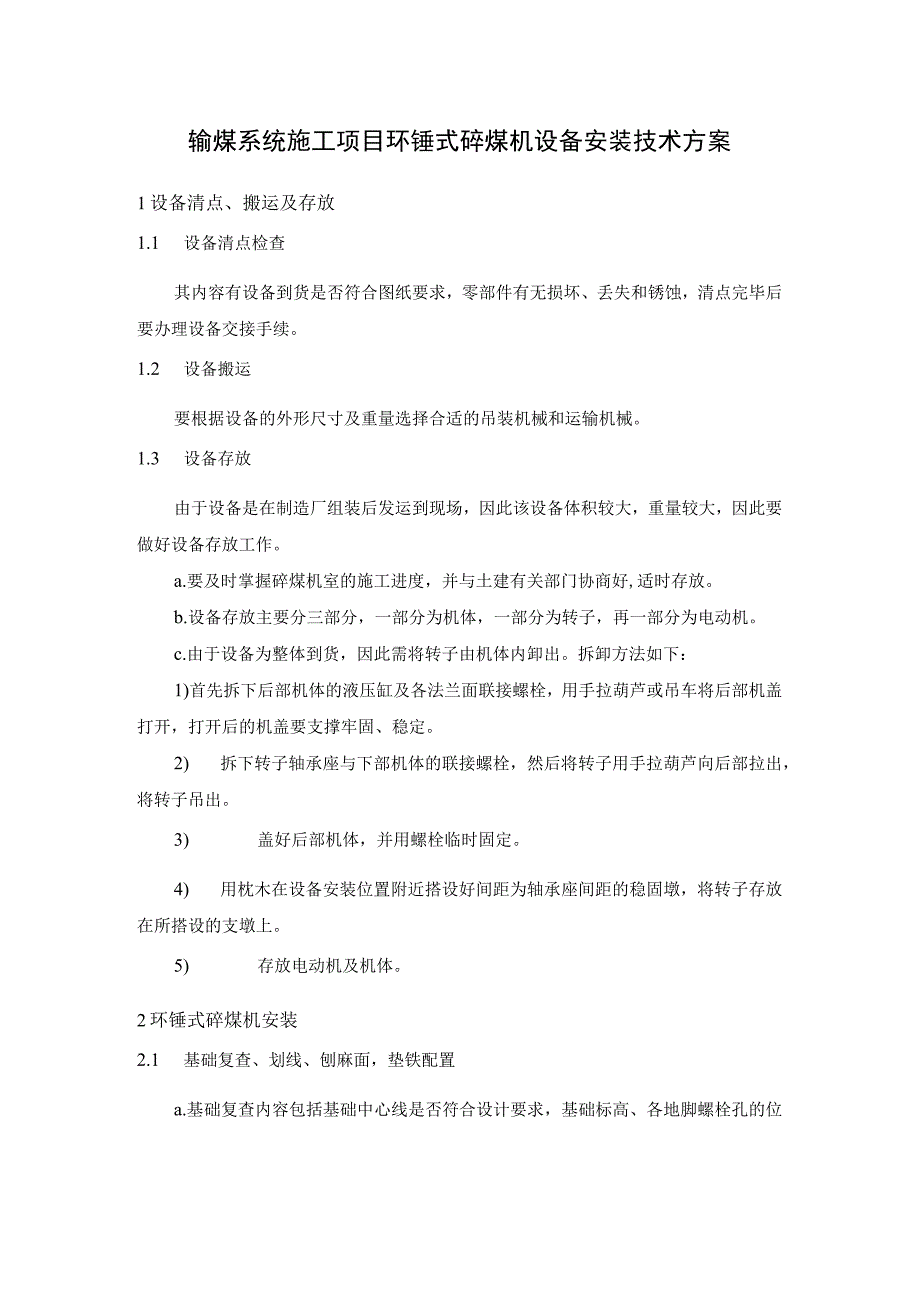

1、输煤系统施工项目环锤式碎煤机设备安装技术方案1设备清点、搬运及存放1.1 设备清点检查其内容有设备到货是否符合图纸要求，零部件有无损坏、丢失和锈蚀，清点完毕后要办理设备交接手续。1.2 设备搬运要根据设备的外形尺寸及重量选择合适的吊装机械和运输机械。1.3 设备存放由于设备是在制造厂组装后发运到现场，因此该设备体积较大，重量较大，因此要做好设备存放工作。a.要及时掌握碎煤机室的施工进度，并与土建有关部门协商好,适时存放。b.设备存放主要分三部分，一部分为机体，一部分为转子，再一部分为电动机。c.由于设备为整体到货，因此需将转子由机体内卸出。拆卸方法如下：1)首先拆下后部机体的液压缸及各法兰面联

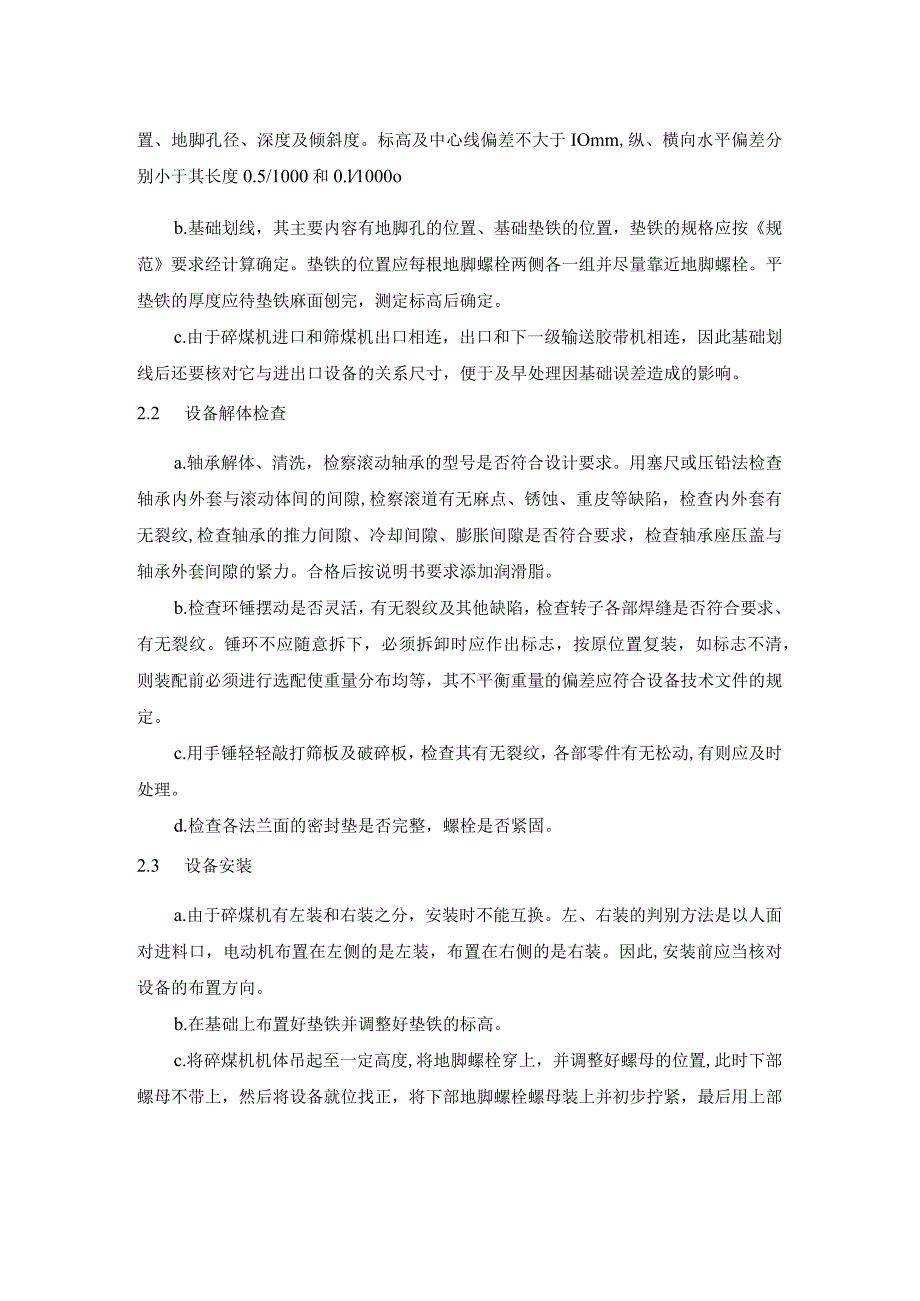

2、接螺栓，用手拉葫芦或吊车将后部机盖打开，打开后的机盖要支撑牢固、稳定。2) 拆下转子轴承座与下部机体的联接螺栓，然后将转子用手拉葫芦向后部拉出，将转子吊出。3) 盖好后部机体，并用螺栓临时固定。4) 用枕木在设备安装位置附近搭设好间距为轴承座间距的稳固墩，将转子存放在所搭设的支墩上。5) 存放电动机及机体。2环锤式碎煤机安装2.1 基础复查、划线、刨麻面，垫铁配置a.基础复查内容包括基础中心线是否符合设计要求，基础标高、各地脚螺栓孔的位置、地脚孔径、深度及倾斜度。标高及中心线偏差不大于IOmm,纵、横向水平偏差分别小于其长度0.5/1000和0.l1000ob.基础划线，其主要内容有地脚孔的位
3、置、基础垫铁的位置，垫铁的规格应按规范要求经计算确定。垫铁的位置应每根地脚螺栓两侧各一组并尽量靠近地脚螺栓。平垫铁的厚度应待垫铁麻面刨完，测定标高后确定。c.由于碎煤机进口和筛煤机出口相连，出口和下一级输送胶带机相连，因此基础划线后还要核对它与进出口设备的关系尺寸，便于及早处理因基础误差造成的影响。2.2 设备解体检查a.轴承解体、清洗，检察滚动轴承的型号是否符合设计要求。用塞尺或压铅法检查轴承内外套与滚动体间的间隙,检察滚道有无麻点、锈蚀、重皮等缺陷，检查内外套有无裂纹,检查轴承的推力间隙、冷却间隙、膨胀间隙是否符合要求，检查轴承座压盖与轴承外套间隙的紧力。合格后按说明书要求添加润滑脂。b.
4、检查环锤摆动是否灵活，有无裂纹及其他缺陷，检查转子各部焊缝是否符合要求、有无裂纹。锤环不应随意拆下，必须拆卸时应作出标志，按原位置复装，如标志不清，则装配前必须进行选配使重量分布均等，其不平衡重量的偏差应符合设备技术文件的规定。c.用手锤轻轻敲打筛板及破碎板，检查其有无裂纹，各部零件有无松动,有则应及时处理。d.检查各法兰面的密封垫是否完整，螺栓是否紧固。2.3 设备安装a.由于碎煤机有左装和右装之分，安装时不能互换。左、右装的判别方法是以人面对进料口，电动机布置在左侧的是左装，布置在右侧的是右装。因此,安装前应当核对设备的布置方向。b.在基础上布置好垫铁并调整好垫铁的标高。c.将碎煤机机体吊

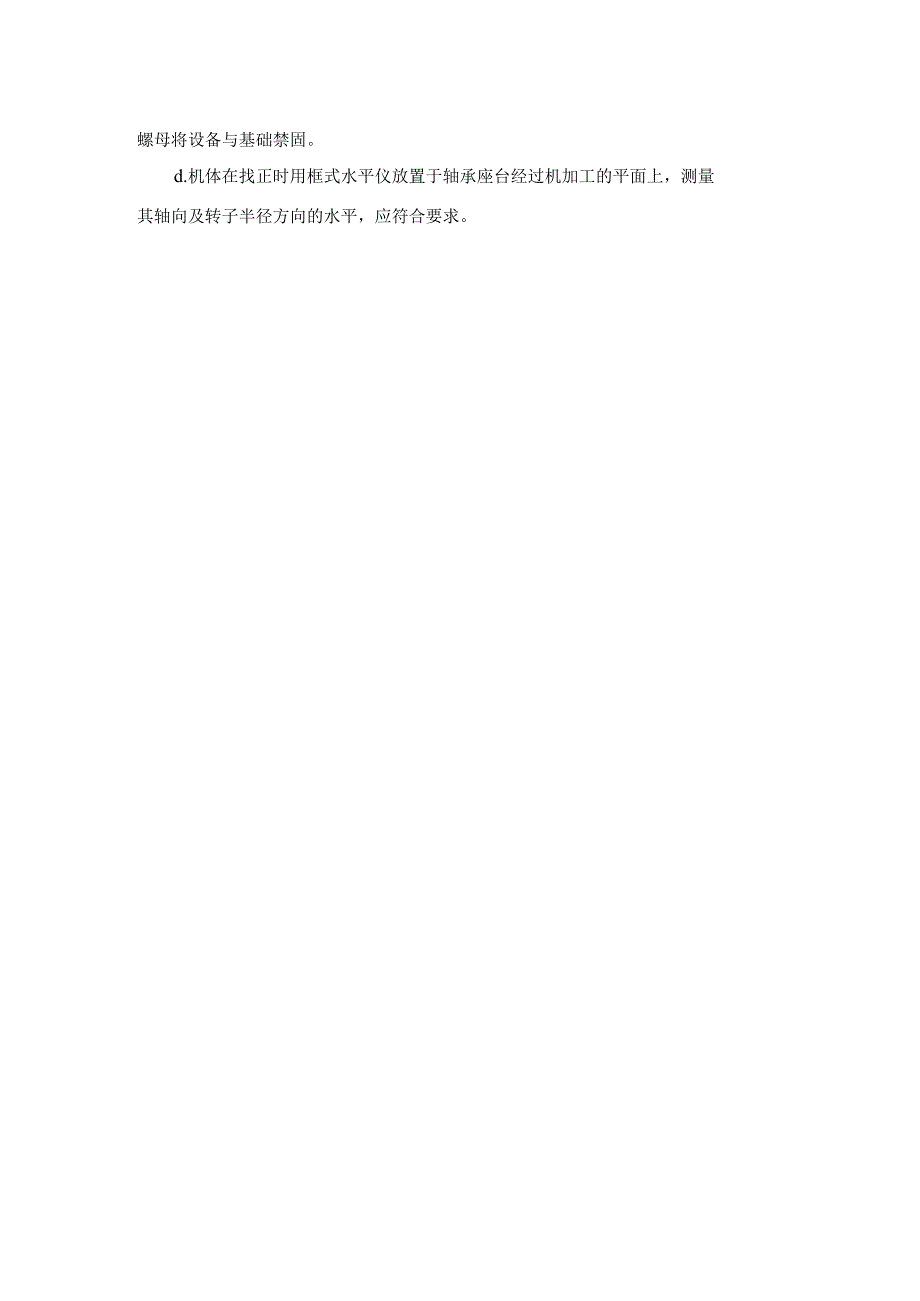

5、起至一定高度,将地脚螺栓穿上，并调整好螺母的位置,此时下部螺母不带上，然后将设备就位找正，将下部地脚螺栓螺母装上并初步拧紧，最后用上部螺母将设备与基础禁固。d.机体在找正时用框式水平仪放置于轴承座台经过机加工的平面上，测量其轴向及转子半径方向的水平，应符合要求。e.打开后部机体，将转子吊装到位进行找正，然后复查转子的水平，必要时应重新调水平，转子主轴水平偏差不大于0.3mm.f.将轴承座固定并将后部机体盖上，加好密封垫联接好螺栓。g.安装液压系统1) 对液压系统中的油泵、油箱等要进行检查，油箱要做灌水试验。2) 清洗油管，并干使其净，然后涂上液压油，在联接各种供油管时，其油管内应先充满液压油，
6、排出管内的空气。3) 在联接各种油管时，要按照油系统图进行，各油管布置要合理美观。在与油通阀、滤油器等部件联接时，要注意其出入口的方向及各自的接口。h.间隙筛板与环锤之间的破碎间隙调整筛板与环锤的检查应从前门筛板孔或侧下门察看，其间隙应按厂家图纸要求或根据电厂煤质情况和出料粒度要求进行调整。调整方法为：1) 拧下两个螺杆罩。2) 在蜗杆轴头上套上扳手，从上向下推23次，使被压紧的两组挤压垫松开。3) 要想扩大环锤与破碎板和筛板之间的间隙时，取出几片挤压垫之后，将扳手反向套上，由下向上拉扳手，直到挤压垫被紧夹在箱体内壁板上为止。4) 要想缩小该间隙，再加进几片挤压垫然后按照上述方法将挤压垫夹紧。
7、5)调整好后，将两个螺杆罩拧紧。2.4电动机安装a.由于电动机轴头过长，所以先热装一个隔套后，再热装电动机轴侧的联轴器隔套,热装时在油中加热温度不超过135Cob.将电动机吊装到位，垫平垫稳，然后用小钢板尺对电动机初步找正，用百分表对联轴器进行精确找正，在找正时要将两半联轴器连接在一起。c.电动机找正后，将电动机固定，然后将垫铁随碎煤机垫铁一起进行点焊固定，然后进行二次灌浆。待混凝土强度达到设计强度后重新复查各地脚螺栓,再复查联轴器的同心度和平行度。d.安装联轴器柱销，上好外罩。3碎煤机安装质量标准及检验方法应符合表的规定。:碎煤机安装工序检验项目性质单位质量标准检验方法和器具碎煤机检查各锤头
8、与轴套配合正确，摆动灵活目测门孔密封良好、开关灵活目测击煤股镇击反碎省击锤顶端与栅板间距nun符合设备技术文件规定用钢尺检测打击板与反击板间距mm击锤、打击板、反击板内衬板安装部件无裂纹，螺栓连接牢固，有防松装置目测反击板调整装置调整灵活、可靠目测击锤或打击板平衡质量偏差g按设备技术文件规定，不得任意配装平衡质量目测环锤碎煤机锤环旋转轨迹圆与筛板间隙mm20-25用钢尺检测转子两端轴承清洗、注油清洗干净，灌油符合设备技术文件规定；无规定时，用二流化铝锂基脂目测锤环对应排质量差g170用称计量碎煤机安装纵横中心线偏差mm+10拉线并用钢尺检测轴中心标高偏差mm+10用玻璃管水平仪检测纵演向水平偏差mm0.1%用水准尺检测慧装材质坚实、富有弹性,无裂纹，经防腐处理的枕木目测接触要求与基础机座接触严密碎煤机找正机轴水平度偏差主控mm0.1用水准仪检测联轴器中心找正主控符合本规程表5.1.14规定使用百分表找正
