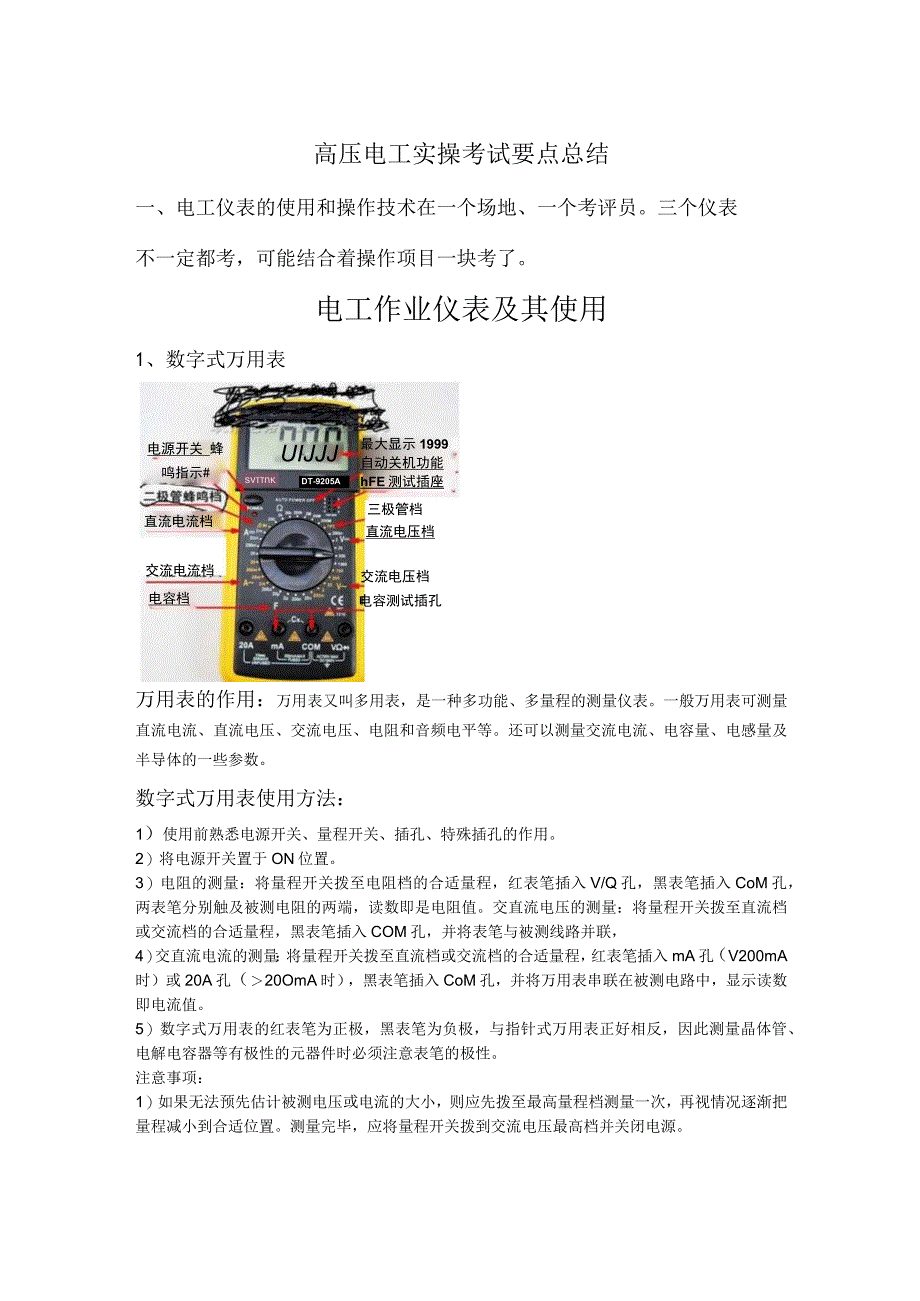

1、高压电工实操考试要点总结一、电工仪表的使用和操作技术在一个场地、一个考评员。三个仪表不一定都考，可能结合着操作项目一块考了。电工作业仪表及其使用1、数字式万用表UIJJJ直流电流档电容档最大显示1999 自动关机功能 hFE测试插座电源开关 蜂鸣指示#svnDT-9205A三极管档直流电压档交流电压档电容测试插孔交流电流档万用表的作用：万用表又叫多用表，是一种多功能、多量程的测量仪表。一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等。还可以测量交流电流、电容量、电感量及半导体的一些参数。数字式万用表使用方法：1）使用前熟悉电源开关、量程开关、插孔、特殊插孔的作用。2）将电源开关置
2、于ON位置。3）电阻的测量：将量程开关拨至电阻档的合适量程，红表笔插入V/Q孔，黑表笔插入CoM孔，两表笔分别触及被测电阻的两端，读数即是电阻值。交直流电压的测量：将量程开关拨至直流档或交流档的合适量程，黑表笔插入COM孔，并将表笔与被测线路并联，4）交直流电流的测量：将量程开关拨至直流档或交流档的合适量程，红表笔插入mA孔（V200mA时）或20A孔（20OmA时），黑表笔插入CoM孔，并将万用表串联在被测电路中，显示读数即电流值。5）数字式万用表的红表笔为正极，黑表笔为负极，与指针式万用表正好相反，因此测量晶体管、电解电容器等有极性的元器件时必须注意表笔的极性。注意事项：1）如果无法预先估

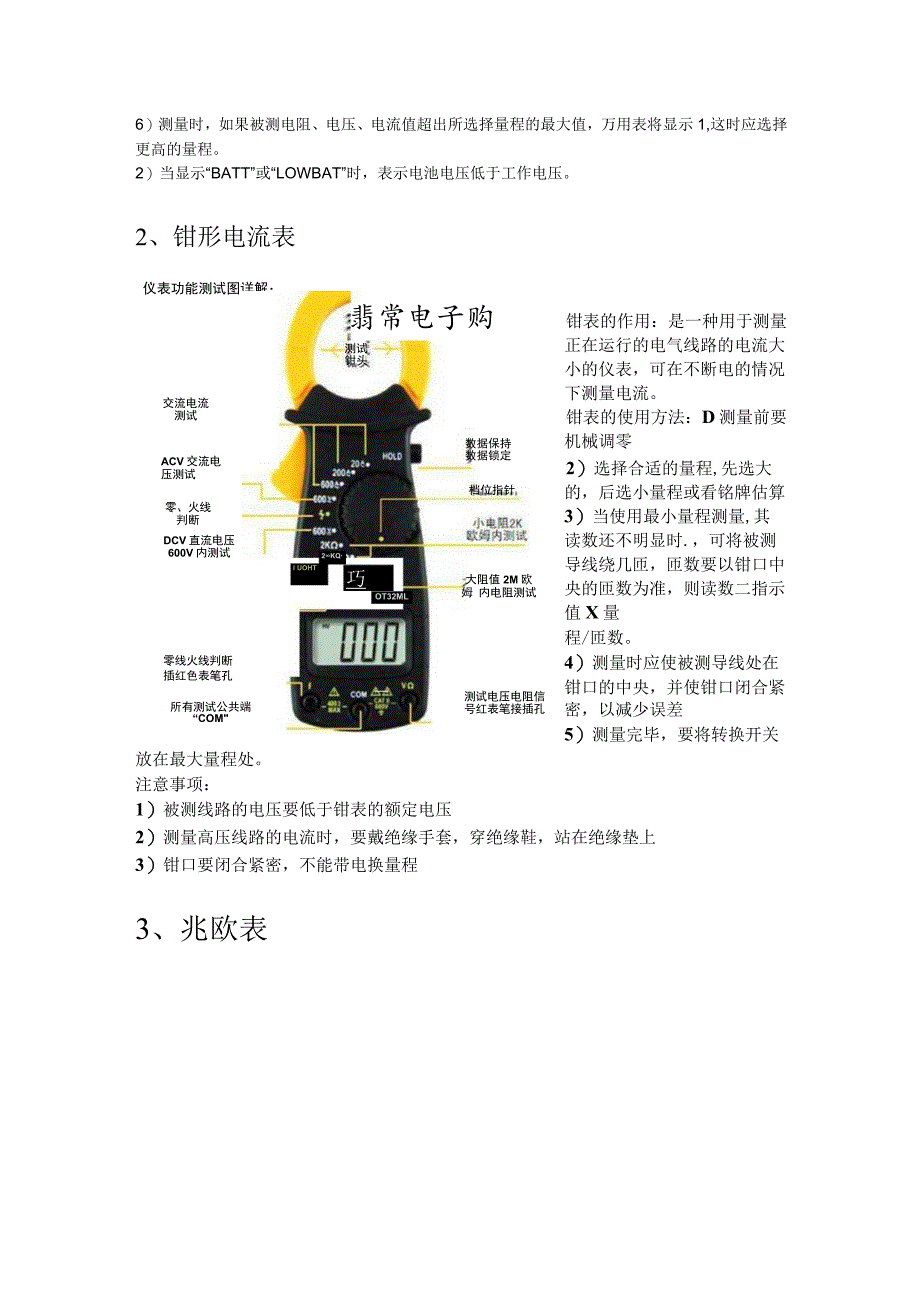

3、计被测电压或电流的大小，则应先拨至最高量程档测量一次，再视情况逐渐把量程减小到合适位置。测量完毕，应将量程开关拨到交流电压最高档并关闭电源。6）测量时，如果被测电阻、电压、电流值超出所选择量程的最大值，万用表将显示1,这时应选择更高的量程。2）当显示“BATT”或“LOWBAT”时，表示电池电压低于工作电压。2、钳形电流表仪表功能测试图详解：档位指针I UOHTOT32ML数据保持 数据锁定ACV交流电 压测试所有测试公共端 “COM巧OFF测试 钳头零、火线 判断测试电压电阻信 号红表笔接插孔DCV直流电压 600V内测试交流电流 测试零线火线判断插红色表笔孔翡常电子购大阻值2M欧姆 内电阻

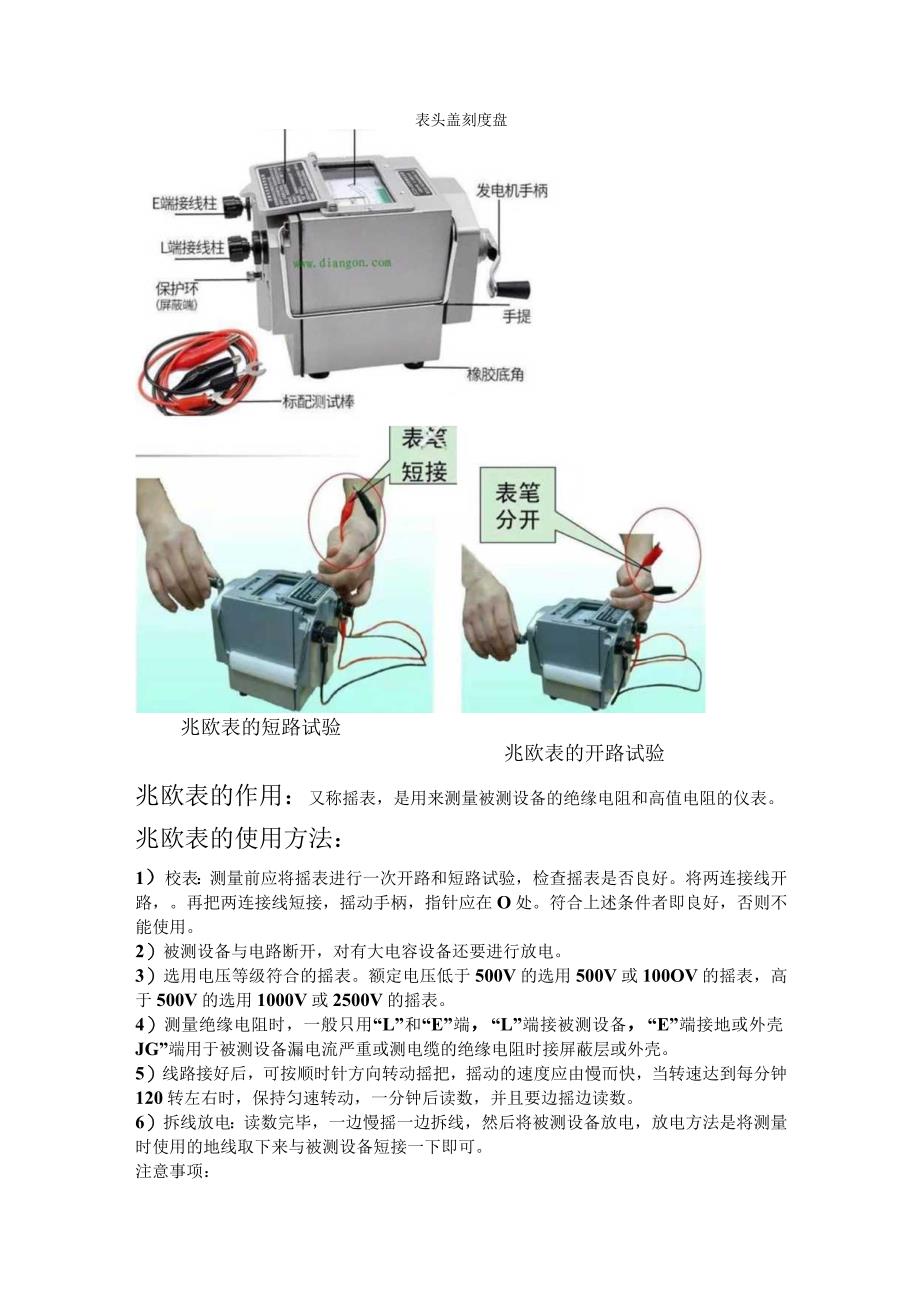

4、测试2KQ钳表的作用：是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的情况下测量电流。钳表的使用方法：D测量前要机械调零2）选择合适的量程,先选大的，后选小量程或看铭牌估算3）当使用最小量程测量,其读数还不明显时.，可将被测导线绕几匝，匝数要以钳口中央的匝数为准，则读数二指示值X量程/匝数。4）测量时应使被测导线处在钳口的中央，并使钳口闭合紧密，以减少误差5）测量完毕，要将转换开关放在最大量程处。注意事项：1）被测线路的电压要低于钳表的额定电压2）测量高压线路的电流时，要戴绝缘手套，穿绝缘鞋，站在绝缘垫上3）钳口要闭合紧密，不能带电换量程3、兆欧表表头盖刻度盘兆欧表的短路试验兆欧
5、表的开路试验兆欧表的作用：又称摇表，是用来测量被测设备的绝缘电阻和高值电阻的仪表。兆欧表的使用方法：1）校表：测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。将两连接线开路，。再把两连接线短接，摇动手柄，指针应在O处。符合上述条件者即良好，否则不能使用。2）被测设备与电路断开，对有大电容设备还要进行放电。3）选用电压等级符合的摇表。额定电压低于500V的选用500V或100OV的摇表，高于500V的选用1000V或2500V的摇表。4）测量绝缘电阻时，一般只用“L”和“E”端，“L”端接被测设备，“E”端接地或外壳JG”端用于被测设备漏电流严重或测电缆的绝缘电阻时接屏蔽层或外壳。5）线
6、路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时，保持匀速转动，一分钟后读数，并且要边摇边读数。6）拆线放电：读数完毕，一边慢摇一边拆线，然后将被测设备放电，放电方法是将测量时使用的地线取下来与被测设备短接一下即可。注意事项：1）禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电也没有感应电的情况下测量。2）摇测过程中，被测设备上不能有人工作。3）摇表在停止转动之前或被测设备放电之前，严禁用手触及引线。拆线时，也不要触及引线的金属部分。4）测量结束时，对于大电容设备要放电。5）兆欧表与被测设备之间的连接线不能用双股绝缘线或绞线，应用单股线单独分开连接。
7、二、高压操作技术部分每人只考一个操作项目，考评员不一定安排考什么。1、每一项操作的第一步都是填写操作票（向考评员要）。2、然后选择并正确佩戴安全防护用品。绝缘用具要对是否在检验有效期内进行检查，绝缘手套要作气密性检查（方法是捏住拉紧手套下端转几圈，空气积向手指处，一段时间不漏气即合格）。3、按照评分标准里面规定的操作技术进行操作。（1）跌落式高压熔断器操作：绝缘棒：检查无破损、绝缘良好，手持绝缘棒不能超过允许范围拉断顺序：先拉中间相，再拉下风相，最后拉上风相合闸顺序：先和上风相，再合下风相，最后和中间相（2）变压器绝缘电阻测量：兆欧表选用：一定选用2500V兆欧表兆欧表检验：外观完整无破损，先
8、做短路试验、再做开路试验，确认兆欧表良好兆欧表E接线柱接变压器外壳或接地线（先接），L接线柱接相线。（3）挂接接地线：挂接接地线必须三相短路在一端接地，先接接地端，后接导体端（高压侧接线柱），注意不要挂接在零克（高压熔断器）下端，挂在上端。三个接线柱都要挂。拆除接地线顺序：先拆导体端，后拆接地端（4）高压配电柜停送电操作主要以口述方式考试，用专业术语表达。操作步骤如下：停送电时，拉合隔离开关前应检查断路器处于分闸位置，停电时，要把接地开关合上。停送电时，操作隔离开关和断路器的顺序应是：停电时先分断路器，后分隔离开关，送电时相反。每操作完一步，要检查隔离开关和断路器的操作状态。储能装置储能完毕后
9、电源开关要复位。送电时，要通过电压转换开头来检查电压。在规定时间内操作完成，并检查一次设备。指隔离开关、高压熔断器、变压器等注意名田节：穿好工作服，带好护目镜，检查绝缘手套的有效期，对绝缘手套进行气密性检查，带好绝缘手套。回答考评员问题使用专业术语：断路器、隔离开关、高压熔断器、绝缘棒、高压验电器等一、安全标志牌识别。自己抽，根据颜色和图形马上要说出是什么，不要犹犹豫豫时间过长。“禁止”“当心”“必须”要正确。国标的要多看发的图形，非标准的有下面几个：二、心肺复苏法潍坊考试模拟人按压力度一定要轻，它的弹簧太软了。步骤必须完整,考评员看不到你的操作，只能听，因此要通过发声或口述把整个步骤说出来。
10、按压时要随时调整，不能让它一直叫。如果签字时不及格（80分以下），好好和考评员谈，申请再考一次。理由就是模拟人和培训的不一样，不适应。心肺复苏步骤1 .首先双膝跪在模拟人一侧，打开“开始”开关。2 .双手拍双肩，呼喊“小王你怎么了，两次。3 .抬头、举手呼喊，“这里有人晕倒了，老李，赶快打120”。4 .解开上衣和腰带（口述）。5 .伸出双手指按在模拟人颈动脉，附身听模拟人有无呼吸，口述“判断有没有心跳和呼吸”。保持这个动作5至10秒钟。6 .口述“定位”，找双乳头中间，伸出手指掘住。7 .口述“胸外按压”，伸出手掌利用掌根部按住另一个手指掘住的部位,实施不间断按压30次，同时开始计数（大声）。注意掌根部按住后另一个手指才能撇开，双手叠压要十指相扣，手指部分稍向上翘。8 .口述“清除口腔异物”，侧头，扣嘴。9 .口述“打开气道”，压额同时抬颌10 .口述“人工呼吸两次”，深吸气，捏住鼻子向外拉，然后模拟吹气，吹气后马上松开鼻子，再吹气一次。吹气时时间稍长一点，能发出吹H士气严。11 .如果考官不喊停就继续从按压开始重复做；如果考评员说行了，就整理模拟人衣物，起身。
