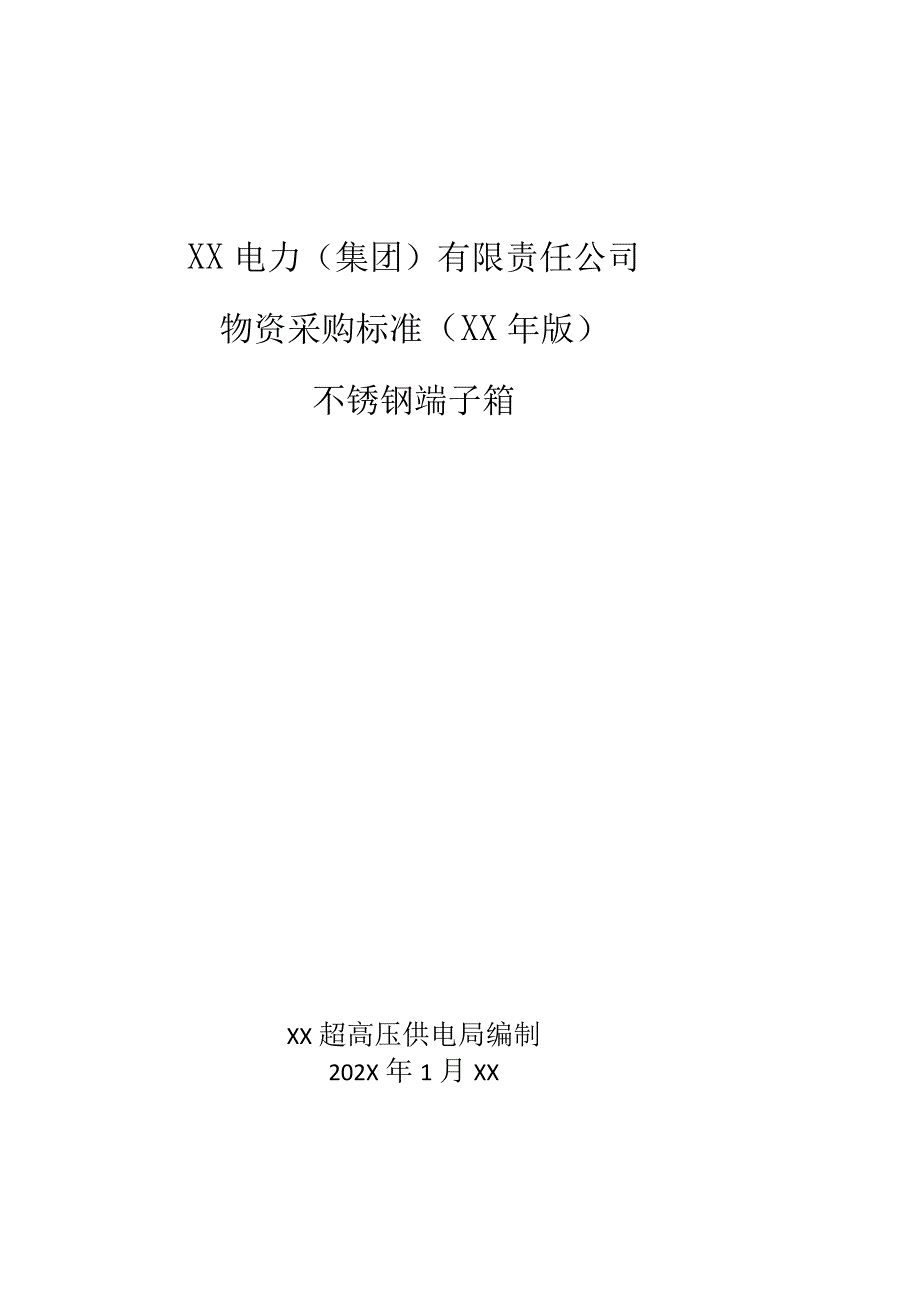

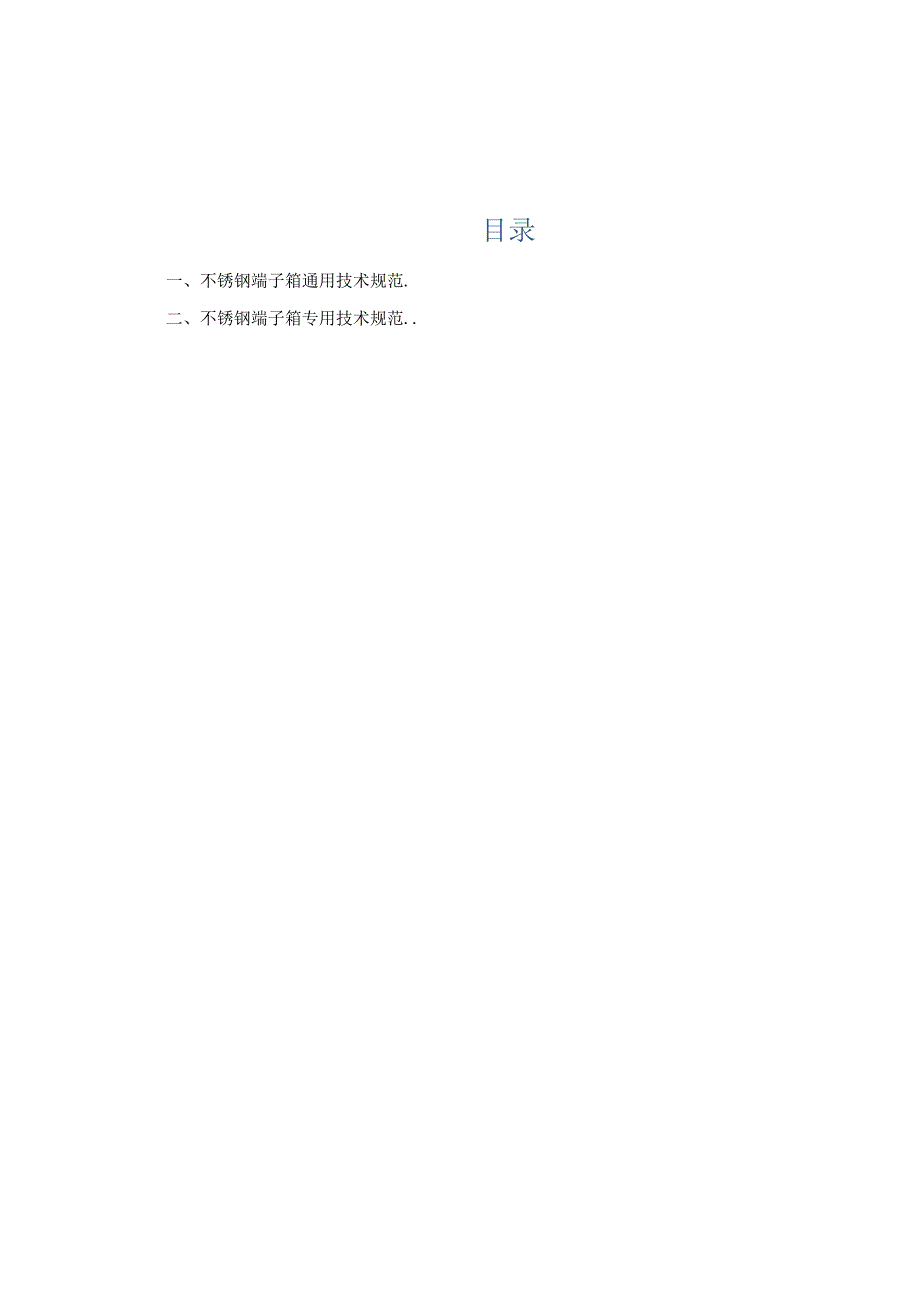

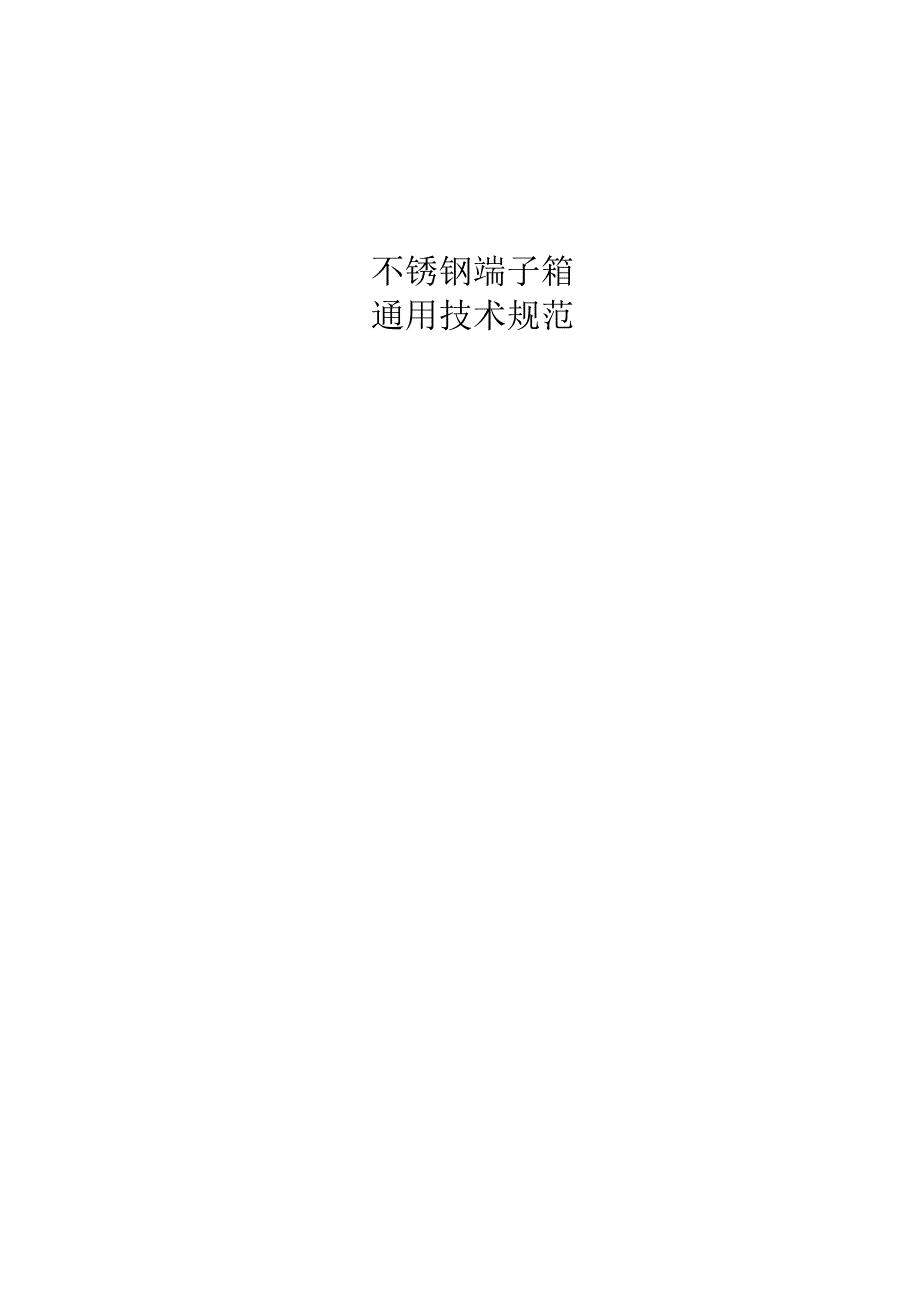

1、XX电力（集团）有限责任公司物资采购标准（XX年版）不锈钢端子箱XX超高压供电局编制202X年1月XX目录一、不锈钢端子箱通用技术规范.二、不锈钢端子箱专用技术规范.不锈钢端子箱通用技术规范本规范对应的专用技术规范目录序号名称编号1不锈钢端子箱专用技术规范不锈钢端子箱采购标准技术规范使用说明1 .本标准技术规范分为通用部分、专用部分。2 .采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。如对其条款内容确实需要改动，项目单位应填写项目单位通用部分条款变更表并加盖该网、省公司物资部（招投标管理中心）公章及辅助说明文件随招标计划一起提交至招标文件审查会。经标书审查同
2、意后，对通用部分的修改形成项目单位通用部分条款变更表，放入专用部分，随招标文件同时发出并视为有效。3 .采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。标准技术参数表中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。项目单位对“标准参数值”栏的差异部分，应填写项目单位技术差异表，“投标人保证值”栏应由投标人认真逐项填写。项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。对扩建工程,可以提出与原工程相适应的一次、二次及土建的接口要求。投标人响应部分由投标人填写投标人技术参数偏差表，提供销售业绩、主要部件材料和其他要求提供的资料。4
3、.投标人填写技术参数和性能要求响应表时，如与招标人要求有差异时，除填写技术偏差表外，必要时应提供相应试验报告。5 .有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的项目单位技术差异表明确表示。6 .采购标准技术规范的页面、标题等均为统一格式，不得随意更改。1总则52环境条件73主要技术参数84外观和结构要求85验收及技术培训86技术服务8附录A供货业绩表8附录B仪器配置表81总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。1.1.2 投标人须仔细阅读包括本技术规范（通用部分和专用部分）在内的招标文件阐述的全部条款。投标人提供
4、的不锈钢端子箱专用技术规范应符合招标文件所规定的要求。1.1. 3本招标文件采购标准规范提出了对不锈钢端子箱专用技术规范技术上的规范和说明。1.1.4 本招标文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文,投标人应提供符合本采购标准规范引用标准的最新版本和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准与投标人所执行的标准不一致时，按要求较高的标准执行。1.1.5 如果投标人没有以书面形式对本采购标准规范的条文提出差异，则意味着投标人提供的产品完全符合本招标文件的要求。如有与本招标文件要求不一致的地方，必须逐项在技术
5、差异表中列出。1.1.6 本采购标准规范将作为订货合同的附件，与合同具有同等的法律效力。本采购标准规范未尽事宜，由合同签约双方在合同谈判时协商确定。1.1.7 本采购标准规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。1.1 .8本招标文件采购标准规范中通用部分各条款如与采购标准规范专用部分有冲突，以专用部分为准。1.2 投标人应提供的资格文件投标人应按以下内容和顺序提供详实投标资料。如果以下资质不满足要求、投标资料不详实、严重漏项将导致废标：（1）投标人应建立了完善的质量保证体系，并出具ISO9000系列或等同质量体系的证书。（2）按附录A提供业绩资料。（3）填
6、写采购标准规范专用部分中的技术参数响应表。（4）填写采购标准规范专用部分中的技术差异表。（5）投标人应提供生产计划进度表。（6）投标人应提供同种产品的月生产能力。（7）按附录B填写仪器配置表。（8）电力工业电气设备质量检测中心出具的三年以内型式试验或委托试验报告有效复印件。1.3 工作范围和进度要求1 .3.1本采购标准规范仅适用于技术专用部分货物需求一览表中所列保护装置插件的设计、制造、试验、包装、供货和服务等技术要求。2 .3.2交货时间如有延误，卖方应及时将延误交货的原因、后果及采取的补救措施等向买方说明。1.4 技术资料1.5 4.1设备交付时应提供以下资料：（1）产品（包括进口产品）
7、正确完整的中文技术手册及使用说明书；（2）保修书1份；（3）出厂检验报告；（4）产品合格证；（5）装箱清单。1.5 标准和规范除采购标准规范和图纸中要求的技术条件外，卖方还将再次确认表1标准的最新版本（以文字形式通知买方），并遵照最新标准要求执行，并将最新标准通知买方。表1标准和规范序号标准号标准名称1GB/T191包装储运图示标志2GB4793.1测量、控制和实验室用电气设备的安全要求第1部分：通用要求3GB/T17626.2-1998静电放电干扰性试验4DLT6631999220500KV电力系统故障动态记录装置检验测试要求5GB/T17626.3-1998辐射（射频）电磁场抗扰性试验注：
8、上述标准是招标方最低要求。除此标准以外，投标人可以推荐其他标准，但事先必须通过招标方认可，或选择其中较高标准。1.6 必须提交的技术数据和信息1.6.1每个投标人应提供1.2中要求的技术资料和技术数据，投标人提供的技术数据应为产品的性能保证数据，这些数据将作为合同的一部分，任何与这些数据的偏差都应经过买方的同意。1.6.2卖方提供不锈钢端子箱专用技术规范的特性参数和其他需要提供的信息。1. 6.3卖方提供不锈钢端子箱专用技术规范使用单位的使用报告。2环境条件1.1.1 周围空气温度：最高温度：+40C（室内）最低温度：-5（室内）1.1.2 环境相对湿度：年平均值：54%（25）1.1.3 地
9、震列度：7度水平加速度：0.25g垂直加速度：0.125g2. 1.4海拔高度：1214m3主要技术要求2.1 控制柜和不锈钢端子箱的高度应便于在地面上进行就地操作和维护,满足现场的安装需求。2.2 材料需采用优质不锈钢。2.3 箱体具有户外防水功能，防护等级：IP55级。2.4 箱体应具有前后门，前后进行维护。3. 5箱体厚度2mm以上，顶部及底部需有通风口并保证通风良好，通风口应有防护措施,防止雨雪等进入箱体。3. 6不锈钢端子箱的防火封堵需使用3M防火封堵材料进行封堵。3.7箱体外预留接地扁铁位置,如原端子箱接地为内接地,需用接地扁铁改装为明显的、可见的箱外接地扁铁。3. 8在满足防水等
10、级的前提下，箱体各部位应尽量可自由拆装，方便安装。3.1 呼永二线端子箱内接线端子需采用XX优质端子，端子的大小、类型、数量及布置位置，应与旧端子箱完全一致，涉及交流回路的端子，需采用黄色端子。4外观和结构要求3.2 产品的外形尺寸及零部件尺寸应符合现场使用要求，具体尺寸由中标厂家技术人员去现场核量，每个端子箱尺寸不大于2000mm*800mm*600mmo3.3 产品整体表面应清洁无凹痕、划伤、变形。零部件整体和元器件装配位置要牢固，不应有虚焊、折裂、毛刺和机械损伤。3.4 产品面板字迹应清晰，各操作键接触良好，转换复位正常。4. 4产品标志：端子箱上应有铭牌，铭牌上应有下列标志：（1）厂名
11、，厂址；（2）产品的名称，型号；（3）制造日期；（4）出厂编号。5验收及技术培训4.1 交货后供方须派技术人员指导用户进行1次现场实测，以验证性能。4.2 卖方应负责对买方进行现场培训，并提供相应的培训资料。6技术服务1.1 设备的免费质保期3年；1.2 卖方对售后服务的需求必须在24小时答复，在48小时内提供技术服务；1.3 卖方长期为买方提供备件采购和供应服务。1.4 卖方需根据买方要求，对原不锈钢端子箱结合停电进行更换，卖方负责拆除原不锈钢端子箱，安装新不锈钢端子箱，并提供安装所需的辅材，新不锈钢端子箱安装在原位置上，更换过程中不锈钢端子箱内接线保持不动，仅对箱体进行更换（不包括呼永二线
12、端子箱）。6. 5施工过程中由于非采购方原因而导致的主材及辅材不足，由卖方自行补足。7. 6卖方应按照采购方提供的施工日期及施工地点按时完成不锈钢端子箱的更换,并保证质量合格，外形美观。6.7呼永二线端子箱需连同端子一同更换，由卖方负责拆、接线，并在拆、接线完成之后进行调试。端子箱内端子布置及规格型号需与原箱体保持一致，交流部分端子需采用黄色端子。其余端子箱只更换箱体，不更换内部端子。附录A供货业绩表投标人名称：序号型号规格供货数量供货时间用户名称联系人联系方式注：本表所歹!业绩均须提供最终用户证明材料（供货合同、运行证明）。附录B仪器配置表产品名称型号、规格数量单位1不锈钢端子箱12个2不锈
13、钢端子箱带端子1个3不锈钢端子箱专用技术规范1标准技术参数表112项目需求部分113投标人相应部分12附录A技术参数通用条款变更表131标准技术参数表不锈钢端子箱应符合本招标文件技术规范通用部分的要求。投标人应认真逐项填写标准技术参数表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有偏差，请填写技术偏差表。不锈钢端子箱的技术参数应符合表1的要求。填写以下表格注意事项:其中“项目单位填写”的部分由各项目单位根据工程实际情况和需要必须全面认真填写；空白部分的参数根据需要选择填写，不需要填写的应以“一”表示。表1技术参数响应表项目单位招标人要求值投标人保证值制造厂（商
14、）原产地产品型号规格工作电源电压V（投标人填写）频率Hz（投标人填写）2项目需求部分2.1货物需求及供货范围货物需求及供货范围一览表见表2o表2货物需求及供货范围一览表序号仪器仪表名称单位招标单位要求投标人响应产品型号数量产品型号数量1不锈钢端子箱个只含柜台122不锈钢端子箱个柜体带内部端子132.2使用条件表3使用条件序号项内容1工作温度-5C+40C2工作湿度年平均值：54%(25)2.3项目单位技术差异表项目单位要求的产品技术规范应完全符合本招标文件中规定。若有特殊要求，项目单位应如实、认真地在技术差异表中填写差异值，否则视为与本招标文件中规定的要求一致。若无技术差异则应在技术差异表中填写“无差异”。表4项目单位技术差异表序号项R标准参数值项目单位要求值投标人保证值12序号项H变更条款页码、款号原表达变更后表达123投标人响应部分3.1技术偏差投标人提供的产品技术规范应与本招标文件中规定的要求一致。若有偏差投标
