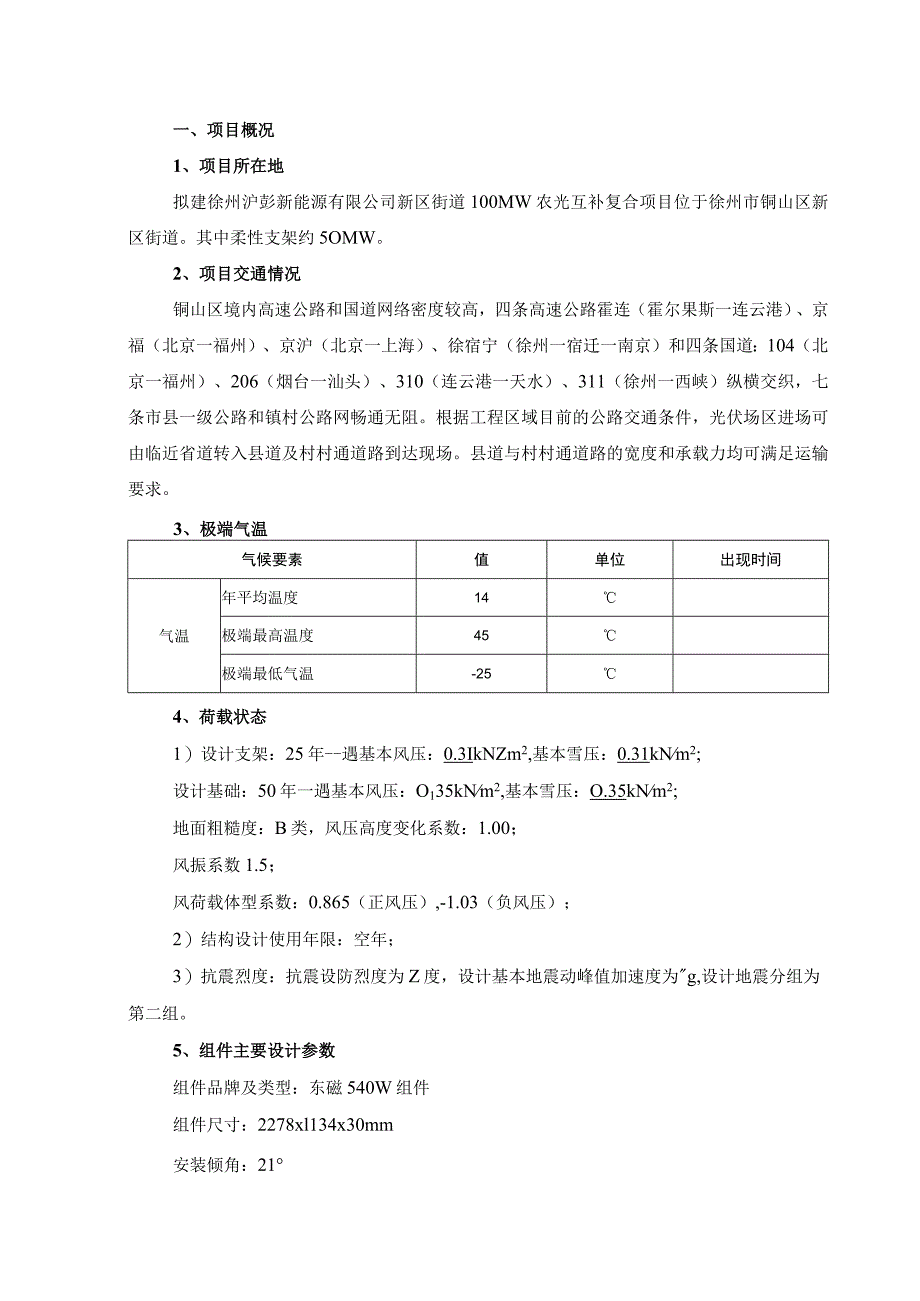

1、徐州沪彭新能源有限公司新区街道100MW农光互补复合项目柔性钢结构支架（50MW）技术规范书技术规范书一、项目概况1、项目所在地拟建徐州沪彭新能源有限公司新区街道100MW农光互补复合项目位于徐州市铜山区新区街道。其中柔性支架约5OMW。2、项目交通情况铜山区境内高速公路和国道网络密度较高，四条高速公路霍连（霍尔果斯一连云港）、京福（北京一福州）、京沪（北京一上海）、徐宿宁（徐州一宿迁一南京）和四条国道：104（北京一福州）、206（烟台一汕头）、310（连云港一天水）、311（徐州一西峡）纵横交织，七条市县一级公路和镇村公路网畅通无阻。根据工程区域目前的公路交通条件，光伏场区进场可由临近省道
2、转入县道及村村通道路到达现场。县道与村村通道路的宽度和承载力均可满足运输要求。3、极端气温气候要素值单位出现时间气温年平均温度14极端最高温度45极端最低气温-254、荷载状态1）设计支架：25年-遇基本风压：0.3IkNZm2,基本雪压：0.31kNm2;设计基础：50年一遇基本风压：O135kNm2,基本雪压：O.35kNm2;地面粗糙度：B类，风压高度变化系数：1.00；风振系数1.5；风荷载体型系数：0.865（正风压）,-1.03（负风压）；2）结构设计使用年限：空年；3）抗震烈度：抗震设防烈度为Z度，设计基本地震动峰值加速度为g,设计地震分组为第二组。5、组件主要设计参数组件品牌及

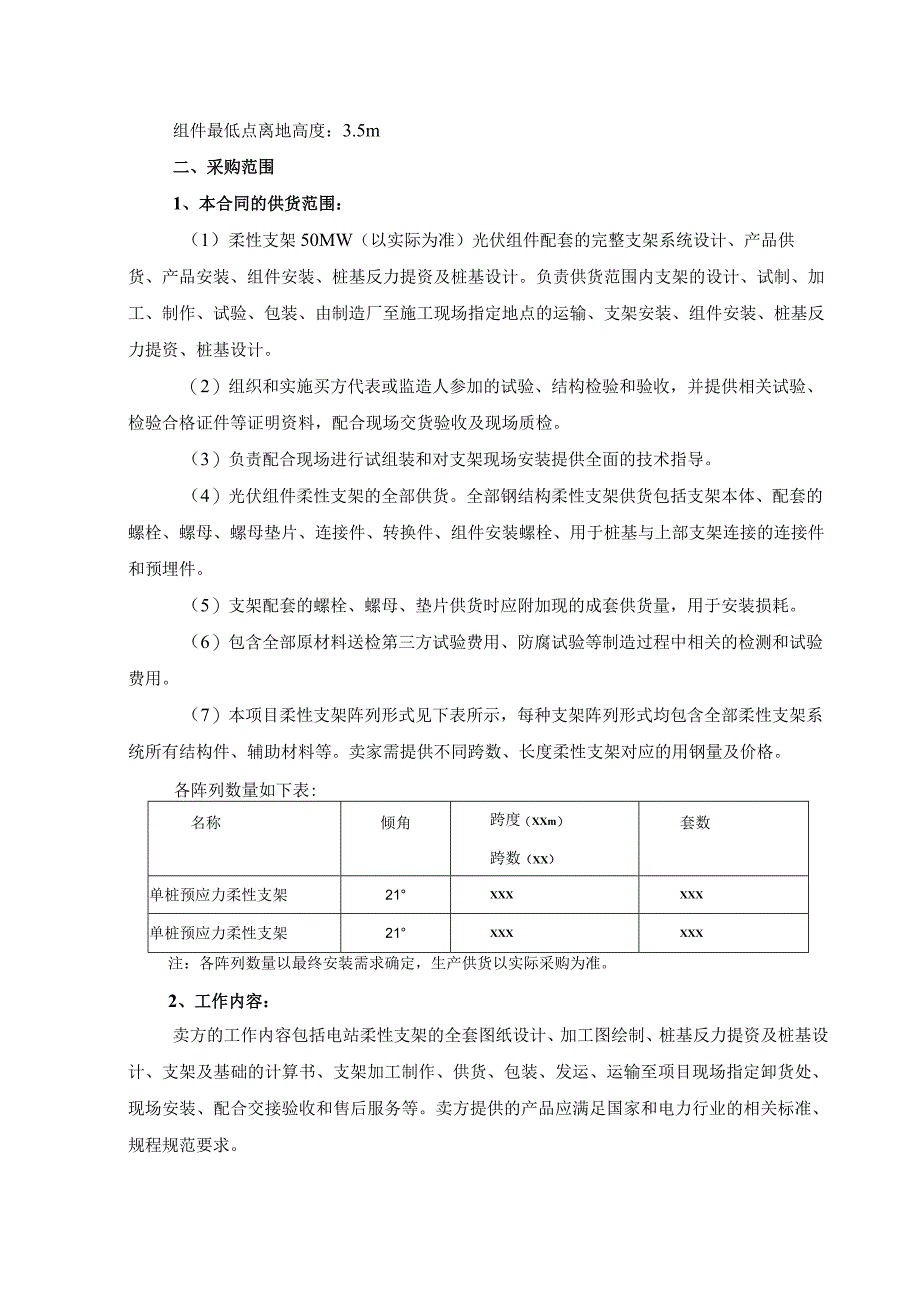

3、类型：东磁540W组件组件尺寸：2278xl134x30mm安装倾角：21组件最低点离地高度：3.5m二、采购范围1、本合同的供货范围：（1）柔性支架50MW（以实际为准）光伏组件配套的完整支架系统设计、产品供货、产品安装、组件安装、桩基反力提资及桩基设计。负责供货范围内支架的设计、试制、加工、制作、试验、包装、由制造厂至施工现场指定地点的运输、支架安装、组件安装、桩基反力提资、桩基设计。（2）组织和实施买方代表或监造人参加的试验、结构检验和验收，并提供相关试验、检验合格证件等证明资料，配合现场交货验收及现场质检。（3）负责配合现场进行试组装和对支架现场安装提供全面的技术指导。（4）光伏组件柔
4、性支架的全部供货。全部钢结构柔性支架供货包括支架本体、配套的螺栓、螺母、螺母垫片、连接件、转换件、组件安装螺栓、用于桩基与上部支架连接的连接件和预埋件。（5）支架配套的螺栓、螺母、垫片供货时应附加现的成套供货量，用于安装损耗。（6）包含全部原材料送检第三方试验费用、防腐试验等制造过程中相关的检测和试验费用。（7）本项目柔性支架阵列形式见下表所示，每种支架阵列形式均包含全部柔性支架系统所有结构件、辅助材料等。卖家需提供不同跨数、长度柔性支架对应的用钢量及价格。各阵列数量如下表:名称倾角跨度（XXm）跨数（XX）套数单桩预应力柔性支架21XXXXXX单桩预应力柔性支架21XXXXXX注：各阵列数量
5、以最终安装需求确定，生产供货以实际采购为准。2、工作内容：卖方的工作内容包括电站柔性支架的全套图纸设计、加工图绘制、桩基反力提资及桩基设计、支架及基础的计算书、支架加工制作、供货、包装、发运、运输至项目现场指定卸货处、现场安装、配合交接验收和售后服务等。卖方提供的产品应满足国家和电力行业的相关标准、规程规范要求。3、其它：（1）每批次发货必须成套发货。（2）支架构件大量生产前必须每种阵列生产一组发往现场进行支架试装，试装无问题后方可批量生产和出厂。基础施工前必须进行试桩检测，试桩无问题后方可进行基础施工。（3）在执行合同过程中如发现有任何漏项或短缺，例如一些货物或工作在供货范围中并未列入或写明
6、，而这些货物或工作是卖方供货范围中应该有的，是对合同设备的正常安装、运行、维护所需的，或是为满足合同设备的性能保证值要求所需的，或按常规应当包括在类似合同供货范围里的，都视为包括在本合同供货范围中，均应由卖方按买方要求的时间将所缺货物、工作或技术资料补上，发生的费用由卖方承担。三、技术要求1、总则（1）本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，卖方应提供符合本规范（包括但不限于）和有关最新规范、标准的优质产品。（2）卖方应派安装指导人员参加跟踪、指导招标设备在现场的安装及调试，安装中如出现质量问题应负责及时处理。（3）合同签订后，卖方应指定负
7、责本工程的项目经理和技术专员，负责协调卖方在工程中的各项工作，如设计图纸、工程进度、设备制造、包装运输、现场交付、指导安装、验收等，指定的项目经理和技术专员未经发包方同意，在整个工程期间不得更换。（4）本设备技术协议书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。（5）本技术协议未尽事宜由买卖双方与设计单位共同协商解决。派（6）如果出现卖方在投标文件中承诺但在签订技术协议时拒绝承诺或不满足投标文件条款的情况，买方有权更换中标人，由此对买方造成的工期延误、劳务费用、发电量、信誉等损失由违约的卖方负责赔偿，同时，无论买方是否更换中标人，都可以扣除卖方的投标保证金。（7）作
8、为经验丰富的卖方，卖方被认为在投标前已认真、仔细审查了技术协议，技术协议中的任何错误、不准确、遗漏项等均不能解除卖方应提供符合国内外先进安全、性能、环保标准的优质、可靠产品应负的责任，卖方对其投标产品对国内外先进、强制标准的符合性和投标产品的正确性、可靠性负责。（8）本技术规范中的条款如与商务标书中的条款不一致时，按对买方有利的较高要求执行。本技术条款所使用的标准如果与卖方所执行的标准不一致时,按较高标准执行。X（9）买方保留对本技术协议提出补充要求和修改的权利，卖方应予以配合。如买方提出修改，将根据实际需要通知卖方召开设计联络会，具体细则由双方协商确定。派（10）卖方应明确投标产品的具体参数
9、，不允许出现模棱两可或矛盾的选项，如果出现，按照对买方有利的选项处理。如果卖方对本技术协议有任何异议，都应在“差异表”中专项提出。否则，意味卖方完全响应本文要求。（11）卖方中标后，如果因卖方原因不能在5个自然日之内完成技术协议的签订，视为自动弃权中标结果。（12）卖方对取得的技术协议负有保密责任，因卖方原因造成买方技术协议泄露的，3年内，取消卖方的投标资格。（13）技术协议中带“X”的项目为废标项，不满足要求的卖方直接废标。2、技术条件卖方需保证支架、基础、支架与组件的连接、支架与基础的连接等牢固可靠，满足当地风压、雪压及组件和支架自重等承载力要求，并且保证支架在风雨振作用不发生破坏，满足强
10、度及挠度等要求。卖方需提供详细的设计图纸（含支架、桩基反力提资及桩基设计）、支架及基础的计算书、加工图纸、材料清单等，供现场验收以及安装使用。本技术规范书中支架以及基础的设计、制造、施工、安装应符合（但不限于）下列规范与标准:光伏支架结构设计规程(NB/T10115-2018)光伏发电站设计规范(GB50797-2012)钢结构设计标准(GB50017-2017)冷弯薄壁型钢结构技术规范(GB50018-2002)钢结构工程施工质量验收规范(GB50205-2001)建筑抗震设计规范(GB50011-2010)(2016年版)构筑物抗震设计规范(GB50191-2012)建筑工程抗震设防分类标
11、准(GB50223-2008)建筑结构荷载规范(GB50009-2012)建筑结构可靠度设计统一标准(GB50068-2018)涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级(GB/8923.1-2011)工业建筑防腐蚀设计规范(GB50046-2008)钢结构焊接规范(GB50661-2011)建筑防腐蚀工程施工及验收规范(GB50212-2002)大气环境腐蚀性分类(GB/T15957-1995)色漆和清漆防护漆体系对钢结构的腐蚀防护(ISOI2944-5-2007)金属和合金的腐蚀腐蚀试验一般原则(GB/T1929
12、1-2003)金属覆盖层银和银合金电镀层试验方法第1部分：镀层厚度的测定(SJ/T11111-1996)锌铭涂层技术条件(GB/T18684:2002)金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法(GB/T13912-2002)碳素结构钢(GB700-2006)一般公差未注公差的线性和角度尺寸的公差(GB/T1804-2000)钢结构高强度螺栓连接技术规程(JGJ82-2011)钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件(GB/T1231-2006)钢结构用扭剪型高强度螺栓连接副(GB3632-2008)通用冷弯开口型钢尺寸、外形、重量及允许偏差(GB/T6723-2008)结构用
13、冷弯空心型钢尺寸、外形、重量及允许偏差(GB/T6728-2002)冷弯型钢(GB/T6725-2008)钢结构制作工艺规程(DG/TJ08-216-2007)多功能钢铁表面处理液通用技术条件(GB/T12612-2005)铝合金结构设计规范(GB50429-2007)铝及铝合金术语第3部分：表面处理(GB/T8005.3-2008)铝合金加工产品的环形试样应力腐蚀试验方法(GB/T22640-2008)铝及铝合金阳极氧化膜与有机聚合物膜第1部分：阳极氧化膜(GB/T8013.1-2007)铝及铝合金阳极氧化膜检测方法第3部分：铜加速乙酸盐雾试验(CASS试验)(GB/T12967.3-200
14、8)铝及铝合金阳极氧化氧化膜厚度的测量方法第1部分：测量原则(GB/T8014.1-2005)铝及铝合金阳极氧化氧化膜厚度的测量方法第2部分：质量损失法(GB/T8014.2-2005)铝及铝合金阳极氧化氧化膜厚度的测量方法第3部分：分光束显微镜法(GB/T8014.3-2005)铝及铝合金挤压型材尺寸偏差(GB/T14846-2014)索结构技术规程(JGJ257-2012)高强度低松弛预应力热镀锌钢绞线(YB/T152-1999)建筑桩基技术规范JGJ94-2008钢筋混凝土灌注桩(IOSG813)混凝土结构工程施工质量验收规范(GB50204-2015)建筑地基基础工程施工质量验收标准(
15、GB502022018)以上规范、规定及标准当出版日期与最新出版日期不符时，以最新出版标准执行，其它未注标准按最新国标、部标或行业标准执行。卖方应将采用的相应标准和规范的名称及版本在投标文件中注明。若对标准有不同理解，经协商后未能达成一致，可咨询权威机构或第三方,对进行标准解读，并作为标准最终要求。3、材料（1）成套支架系统的设计、施工、安装，桩基反力的提资以及桩基的设计均由厂家负责；（2）为保证产品的可追溯性,每卷钢板上必须标记有以下信息（但不限于）：炉批号、件号、材质和质量等级。（3）其它材料按图纸要求选用，其各项性能指标应符合GB/T700的规定。（4）焊接材料（焊条、焊丝、焊剂）选用等级分别根据JB“56102.1-1999JB/T56102.2-1999、JBT50076-1999JB/T56097-1999规定不得低于一等品。每批次的焊材必须有材料证明书（包含化学成分和机械性能）。焊接材料的使
