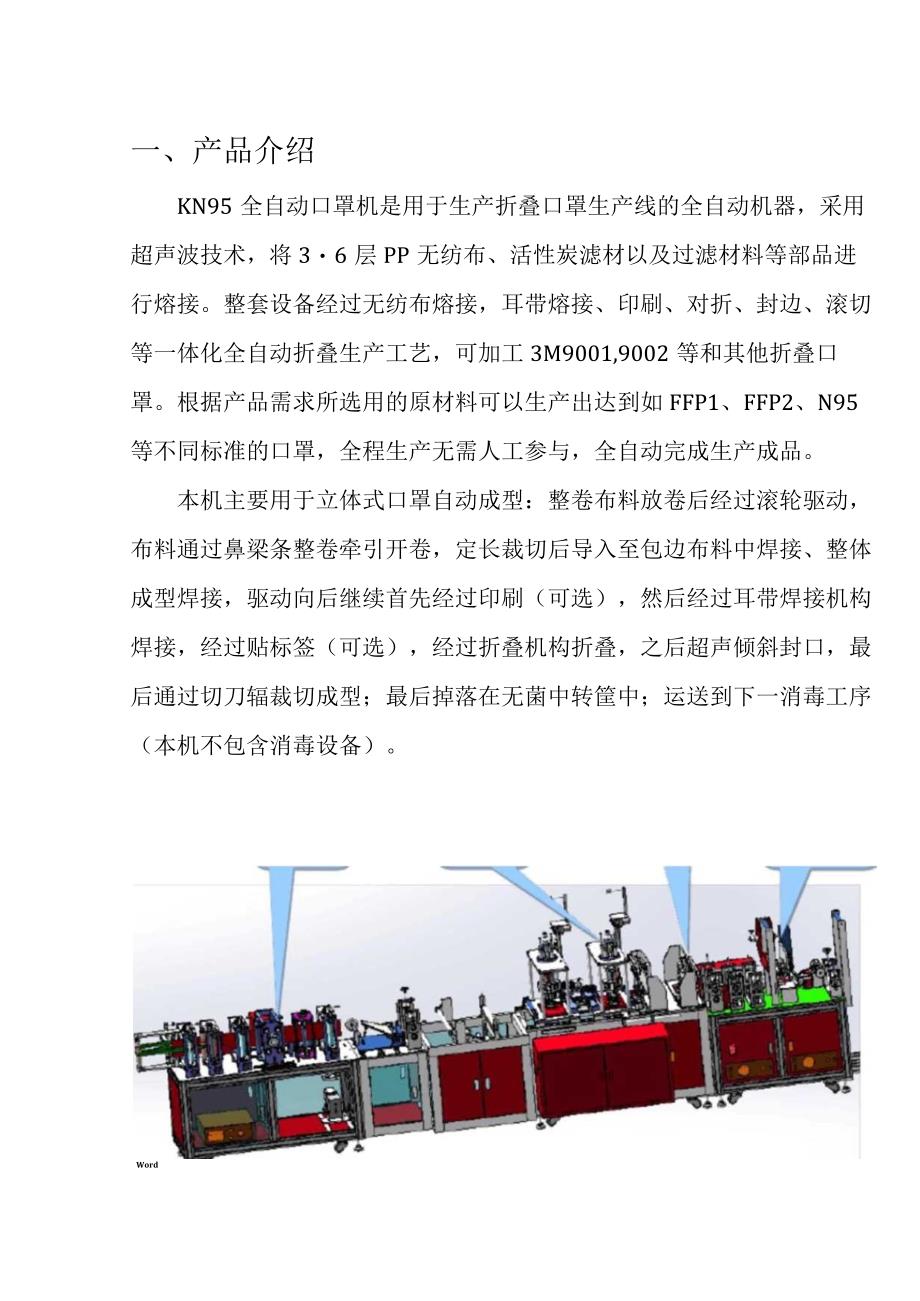

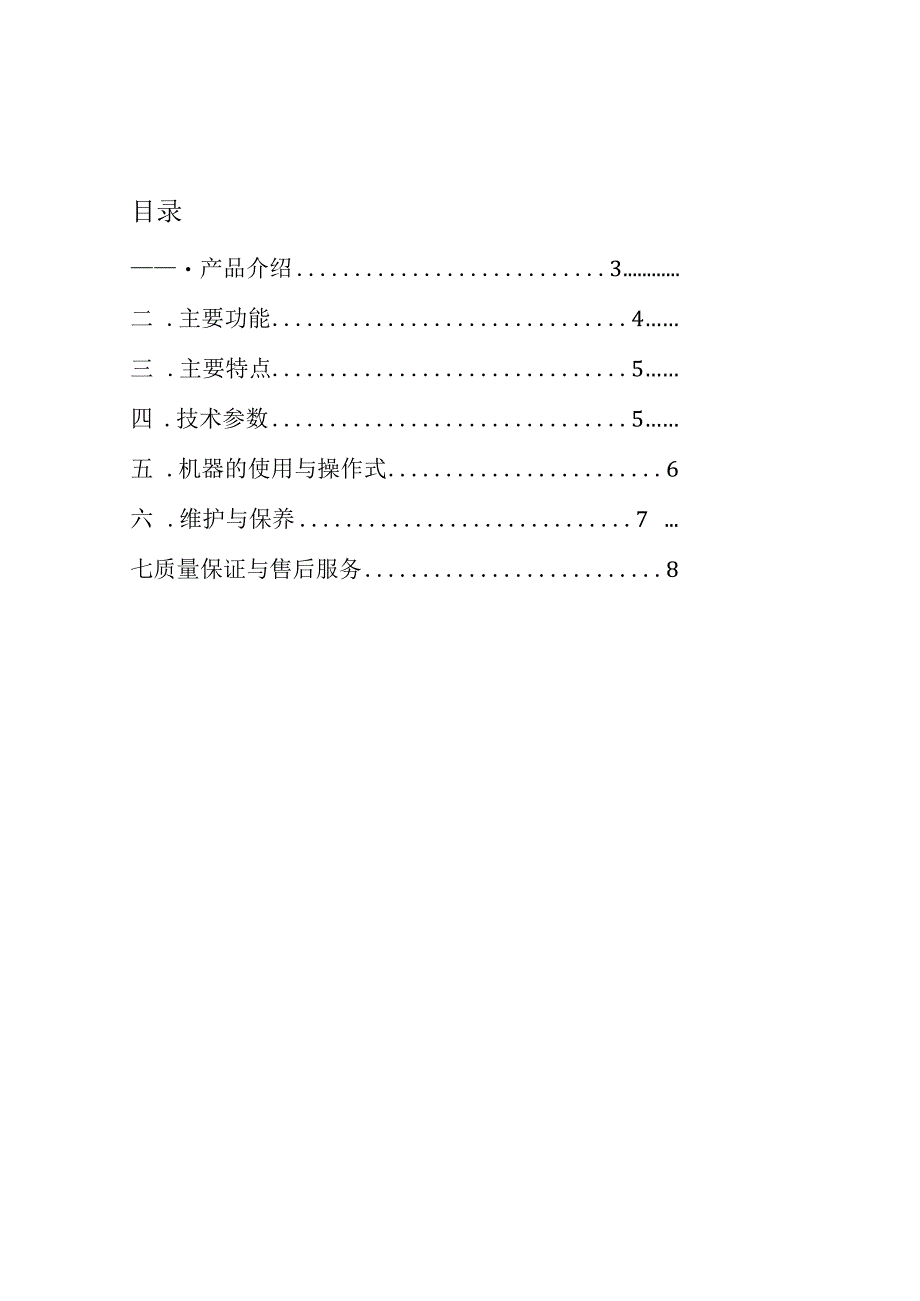

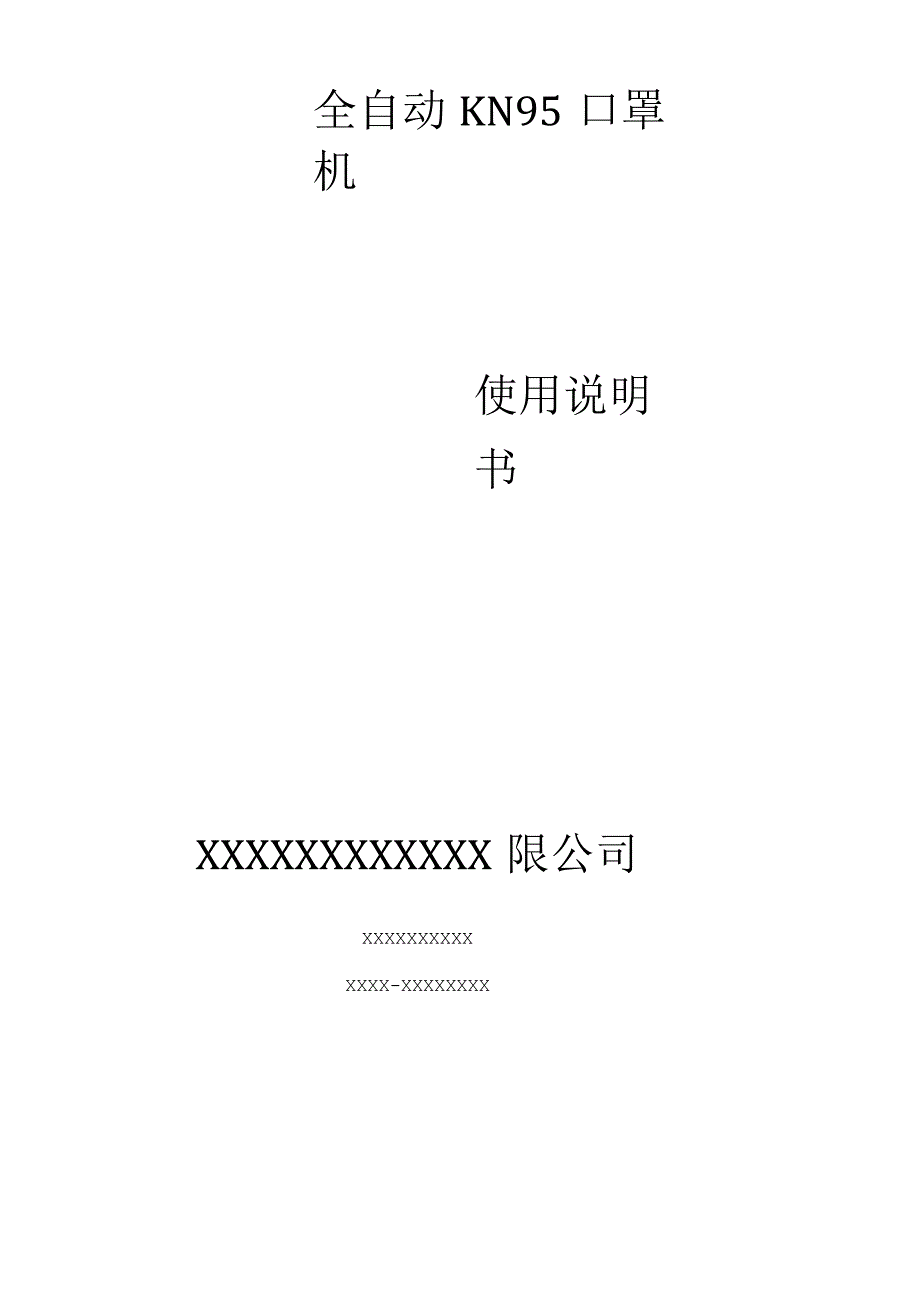

1、全自动KN95口罩机使用说明书XXXXXXXXXXXX限公司XXXXXXXXXXXXXX-XXXXXXXX目录产品介绍3二 .主要功能4三 .主要特点5四 .技术参数5五 .机器的使用与操作式6六 .维护与保养7.七质量保证与售后服务8一、产品介绍KN95全自动口罩机是用于生产折叠口罩生产线的全自动机器,采用超声波技术,将36层PP无纺布、活性炭滤材以及过滤材料等部品进行熔接。整套设备经过无纺布熔接,耳带熔接、印刷、对折、封边、滚切等一体化全自动折叠生产工艺,可加工3M9001,9002等和其他折叠口罩。根据产品需求所选用的原材料可以生产出达到如FFP1、FFP2、N95等不同标准的口罩,全程
2、生产无需人工参与,全自动完成生产成品。本机主要用于立体式口罩自动成型:整卷布料放卷后经过滚轮驱动,布料通过鼻梁条整卷牵引开卷,定长裁切后导入至包边布料中焊接、整体成型焊接,驱动向后继续首先经过印刷(可选),然后经过耳带焊接机构焊接,经过贴标签(可选),经过折叠机构折叠,之后超声倾斜封口,最后通过切刀辐裁切成型;最后掉落在无菌中转筐中;运送到下一消毒工序(本机不包含消毒设备)。Word超声倾斜封口耳带点焊号单元印刷(可选)鼻梁条放料焊接单元切刀馄切单元贴标签可选)目带点焊二号单元设备整体示意图:设备整体占地面积二长*宽*高二、主要功能自动放卷-a鼻梁条送料一超声波焊接一LOGO移印一耳带焊接一折
3、叠成型一超声波焊接裁切一成品输出整体布局图:贴标签出料机构口罩折叠(可选)印刷(可选)鼻梁焊接送料机架超声波焊接压辑输送耳带焊接压馄输送整体输压焊接三、主要特点1)人机界面控制,模块化、人性化设计方便维护。2)压痕可任意设计,只需更换花轮即可做出不同花样图案,使产品更加美观,具有立体感。3)超声波技术,提升产品的缝合牢固强度及均匀度,保证产品质量。4)自动化程度高、操作简便、仅需要人工放料和整理成品。5)模具采用特殊硬化处理,经久耐用。6)使用全新的结构设计理念,从送料到拉带到焊接,全程电机设置无缝对接,结构更精密,外观更精美。7)原材料自动张力控制,保证原材料张力均衡。8)光电检测原料,避免
4、失误减少浪费。9)变频控制,可根据需要调节设备运行速度。10)全机台采用镀金和铝合金结构,美观坚固不生锈。四、技术参数;1,适应产品规格要求:将3-6层PP无纺布、活性炭滤材料粘合,并剪切出折叠口罩本体。2,设备的基本技术参数1)电源:设备220VAC5%,50HZ,额定功率约IOKW2)气源:0.50.7MPa,使用流量约500Lmin3)使用环境:温度1035、湿度535%HR,无可燃性、腐蚀性气体,无粉尘(洁净度不低于10万级)。4)设备尺寸:970Omm(L)X15。Omm(W)X22。Omm(H5)设备重量:5000kg,地面承重500KGm2五、机器的使用与操作方式1 .运行前的准
5、备和检查1)机器运行前,应检查并清理机器表面杂物,以确保运行时顺畅无阻;2)检查各部件紧固件是否松动;电气元件是否安装完善;有无损坏;各数据表是否达到所需数值;传动部件及注油部分是否充足润滑;加工原料是否充足;3)将电源插头与220V交流电源连接,打开电源开关检查通电是否正常;电源指示灯正常工作;4)进行自动运行模式前,检查设备是否完全复位。2 .放料架1)本料架为四层料架,穿料纸筒内径为3寸,材料卷径不宜大于600mm。每一层料卷配有不锈钢刹车片,以防材料过轻时,纸筒自转。相比于传统平皮带刹车更加实用,美观,干净,人性化2)调节材料与本体机辐轮中心线对准位置,可通过调节堵头与横向调节座位置完
6、成。3 .本体机D本体机操作步骤打开控制箱并将电源开关旋向ON、电源指示灯亮,按下启动按钮,将调速器调至适当转速及将调机开关旋向OFF(以便下面穿料用)。2)把材料分别装到料架的各个料轴上,材料的放置位如图所示3)本体机面板功能说明1电源开关:控制本体机电源的接通与断开。2电源指示:电源接通,指示灯亮。3启动:控制机器开启运行。4停止:控制机器停止运行。5计数器:显示产品的数量。6调速:控制主电机的速度。六、维护与保养1.请常做以下各项检查:D给油:各齿轮部分,涂上齿轮黄油,并补充或更换齿轮黄油。2)去除各轮轴间杂污物。3)清除齿轮间异物。4)各机构间结合螺母、螺丝是否松动,尤其是可调整部分的
7、螺丝。5)传动齿轮与链轮等组合是否有松动或异常。6)各部分是否有损伤、变形、异常声音或其他的异状。7)操作面板上的开关机指示灯是否有异常状况若机器上有防锈油,请务必清除,机器传动部位润滑处及注油部分要定期加注润滑油,保持良好的运行状态。8)本机使用电源线路,请参照电气回路图装配。9)保证机壳有效接地,防止出现静电或漏电,杜绝人身安全事故发生。2,定期检查作业期间机器每星期实施一次,除每天检查要项外,须施行下列检查:1)外部电器配线检查。外部电源是否有变形、损伤、漏电或短路状况。2)操作面板开关检查。面板按钮,接点是否导通,是否与油污附着。3)控制盘内继电器的各接点是否良好。4)伺服系统的检查伺服系统应避免尘埃及腐蚀性物质,环境温度应保持指合适。5)齿轮、链轮磨损检查转动及动作是否有磨耗;是否有油污附着;接触部分是否磨耗。七、质量保证与售后服务1)质保期:设备12个月。(注:由于甲方电力异常或操作不当而引起的机器故障或机器损坏不属正常免费保修范围,乙方负责提供相应的技术参数)。2)质保期外服务:质保到期后,乙方可终生对设备进行维修,但需甲方支付相关费用。3)售后服务响应时间:乙方在接到甲方故障信息后4小时内予以响应,国内维修人员72小时内到达现场。4)技术支持:随时提供免费的技术咨询和技术服务,当需方因产品状态改变须对设备进行调整时,供方提供有偿技术支持。
