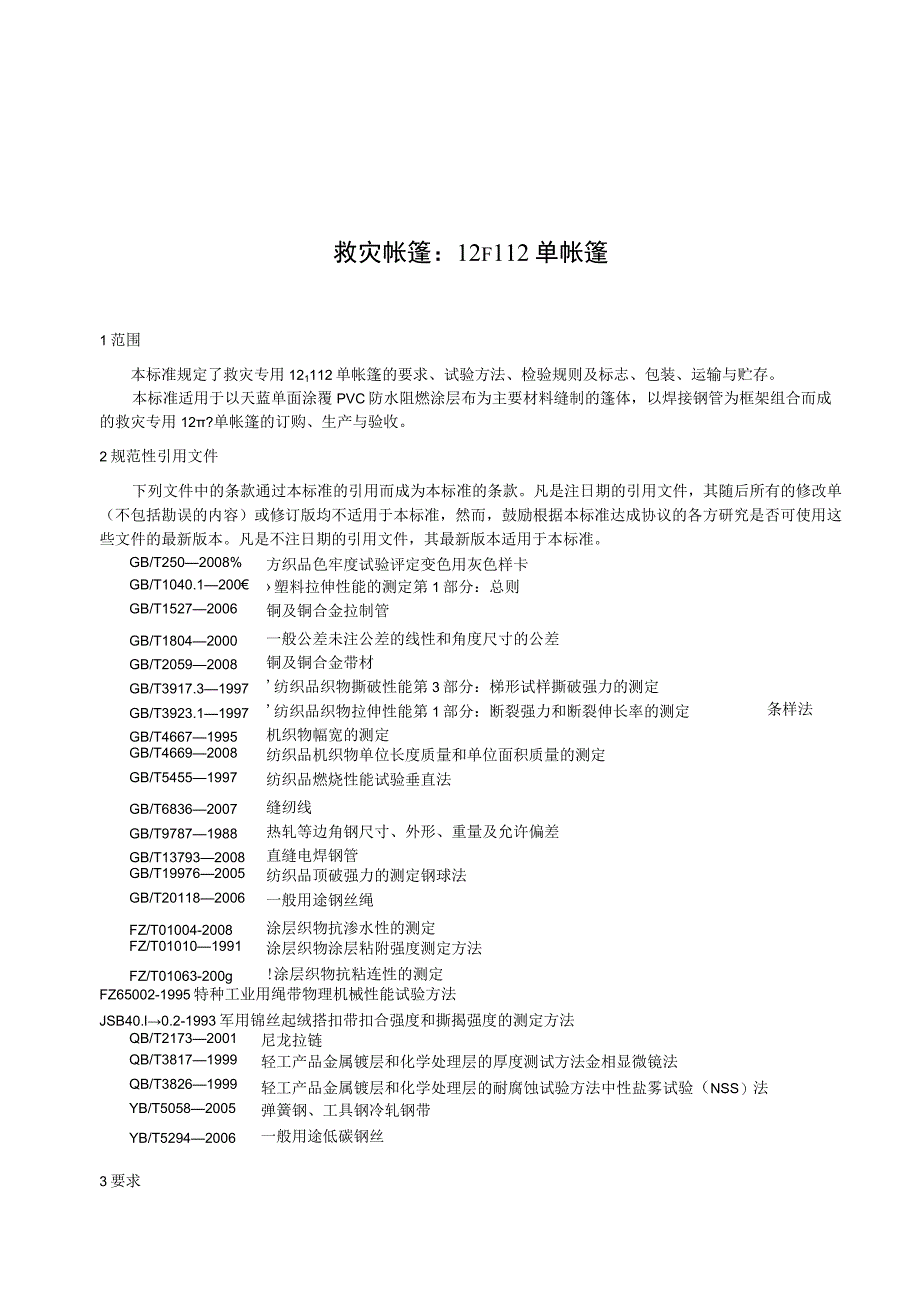

1、救灾帐篷：12f112单帐篷1范围本标准规定了救灾专用121112单帐篷的要求、试验方法、检验规则及标志、包装、运输与贮存。本标准适用于以天蓝单面涂覆PVC防水阻燃涂层布为主要材料缝制的篷体，以焊接钢管为框架组合而成的救灾专用12?单帐篷的订购、生产与验收。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2502008%方织品色牢度试验评定变色用灰色样卡GB/T104
2、0.1200塑料拉伸性能的测定第1部分：总则GB/T15272006铜及铜合金拉制管GB/T18042000一般公差未注公差的线性和角度尺寸的公差GB/T20592008铜及铜合金带材GB/T3917.31997纺织品织物撕破性能第3部分：梯形试样撕破强力的测定GB/T3923.11997纺织品织物拉伸性能第1部分：断裂强力和断裂伸长率的测定GB/T46671995机织物幅宽的测定GB/T46692008纺织品机织物单位长度质量和单位面积质量的测定GB/T54551997纺织品燃烧性能试验垂直法GB/T68362007缝纫线GB/T97871988热轧等边角钢尺寸、外形、重量及允许偏差GB/T
3、137932008直缝电焊钢管GB/T199762005纺织品顶破强力的测定钢球法GB/T201182006一般用途钢丝绳FZ/T01004-2008涂层织物抗渗水性的测定FZ/T010101991涂层织物涂层粘附强度测定方法FZ/T01063-200g!涂层织物抗粘连性的测定条样法FZ65002-1995特种工业用绳带物理机械性能试验方法JSB40.l0.2-1993军用锦丝起绒搭扣带扣合强度和撕揭强度的测定方法QB/T21732001尼龙拉链QB/T38171999轻工产品金属镀层和化学处理层的厚度测试方法金相显微镜法QB/T38261999轻工产品金属镀层和化学处理层的耐腐蚀试验方法中性

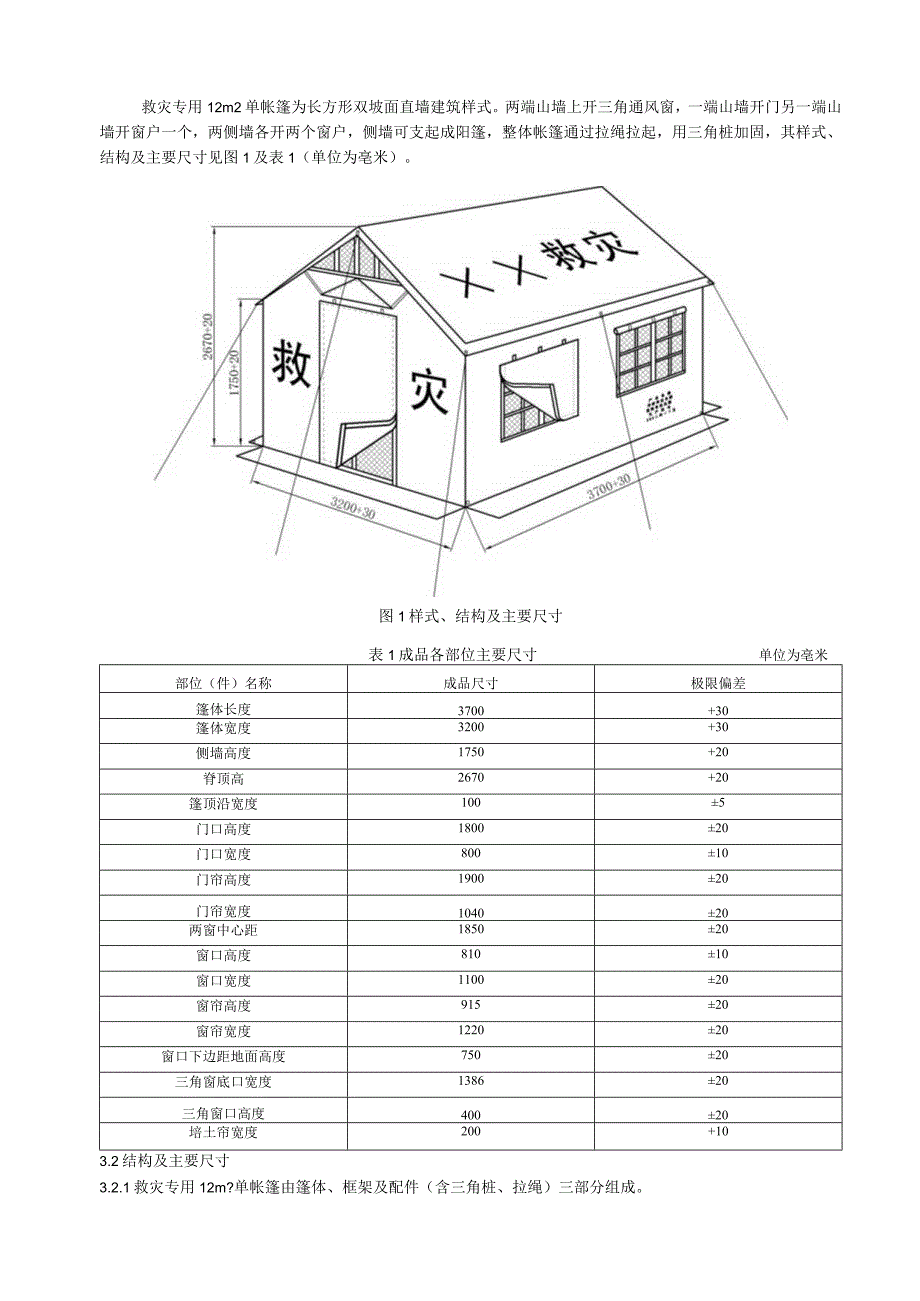

4、盐雾试验（NSS）法YB/T50582005弹簧钢、工具钢冷轧钢带YB/T52942006一般用途低碳钢丝3要求救灾专用12m2单帐篷为长方形双坡面直墙建筑样式。两端山墙上开三角通风窗，一端山墙开门另一端山墙开窗户一个，两侧墙各开两个窗户，侧墙可支起成阳篷，整体帐篷通过拉绳拉起，用三角桩加固，其样式、结构及主要尺寸见图1及表1（单位为亳米）。图1样式、结构及主要尺寸表1成品各部位主要尺寸单位为亳米部位（件）名称成品尺寸极限偏差篷体长度3700+30篷体宽度3200+30侧墙高度1750+20脊顶高2670+20篷顶沿宽度1005门口高度180020门口宽度80010门帘高度190020门帘宽度

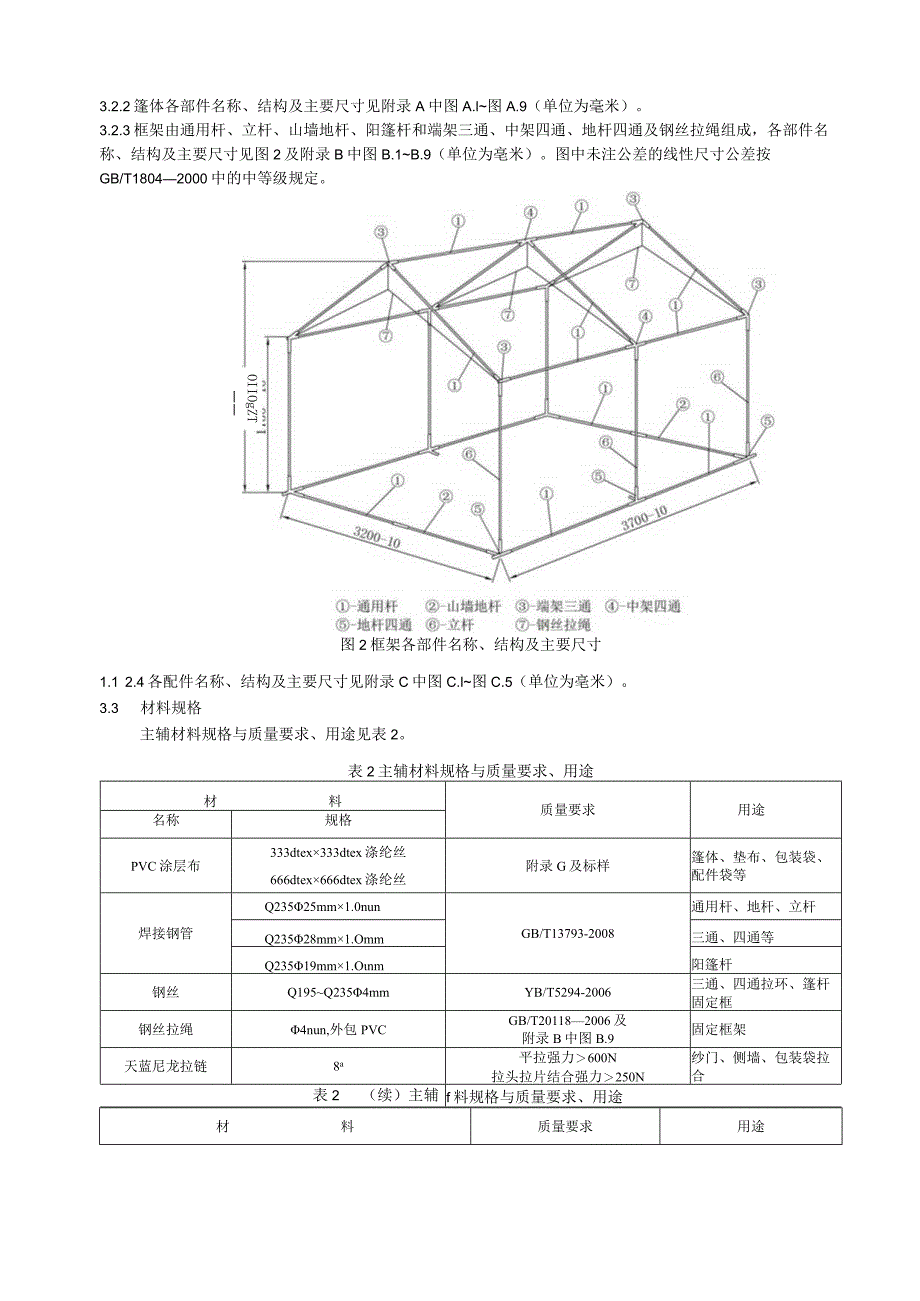

5、104020两窗中心距185020窗口高度81010窗口宽度110020窗帘高度91520窗帘宽度122020窗口下边距地面高度75020三角窗底口宽度138620三角窗口高度40020培土帘宽度200+103.2结构及主要尺寸3.2.1救灾专用12m?单帐篷由篷体、框架及配件（含三角桩、拉绳）三部分组成。3.2.2篷体各部件名称、结构及主要尺寸见附录A中图A.l图A.9（单位为毫米）。3.2.3框架由通用杆、立杆、山墙地杆、阳篷杆和端架三通、中架四通、地杆四通及钢丝拉绳组成，各部件名称、结构及主要尺寸见图2及附录B中图B.1B.9（单位为亳米）。图中未注公差的线性尺寸公差按GB/T18042
6、000中的中等级规定。OIIOgZT。-OZ9Z图2框架各部件名称、结构及主要尺寸1.1 2.4各配件名称、结构及主要尺寸见附录C中图C.l图C.5（单位为亳米）。3.3 材料规格主辅材料规格与质量要求、用途见表2。表2主辅材料规格与质量要求、用途材料质量要求用途名称规格PVC涂层布333dtex333dtex涤纶丝666dtex666dtex涤纶丝附录G及标样篷体、垫布、包装袋、配件袋等焊接钢管Q23525mm1.0nunGB/T13793-2008通用杆、地杆、立杆Q23528mm1.Omm三通、四通等Q23519mm1.Onm阳篷杆钢丝Q195Q2354mmYB/T5294-2006三通
7、、四通拉环、篷杆固定框钢丝拉绳4nun,外包PVCGB/T201182006及附录B中图B.9固定框架天蓝尼龙拉链8a平拉强力600N拉头拉片结合强力250N纱门、侧墙、包装袋拉合表2（续）主辅方f料规格与质量要求、用途材料质量要求用途名称规格天蓝锦丝搭扣带宽度40mm扣合强度7.ONZcm2撕揭强度N1.3NCm门、窗、侧墙扣合紫铜管T2、Ts内径M0mm壁厚LommGB/T1527-2006夹固竖向钢丝拉绳T2、T3内径68mm壁厚LOmm夹固横向钢丝拉绳白涤纶包芯绳66mm断裂强力225OON固定帐篷用拉绳天蓝涤纶缝纫线29.5tex3GB/T6836-2007缝制篷体、包装袋热封股条P
8、U胶条宽度20mm25mm见标样覆豌缝合针眼弹簧钢T8A、65Mnt.5mm宽度8.5mmYB/T50582005及附录B中图B.8弹簧卡带管三角环Q195Q2354.0mm50mmYB/T5294-2006及附录C图C.2拉绳固定帐篷活动三节环Q195Q23524mm17mmYB/T5294-2006及附录C图C.3篷体与框架束紧及包装袋束紧塑料堵塞外径26nun见标样端架三通堵塞天蓝涤纶线带28450mm1.8mm断裂强力2500N缝制带管三角环天蓝涤纶线带28422mm2.0nm断裂强力216OoN地杆固定带、包装袋束紧带天蓝涤纶线带28422mm1.0mm断裂强力280ON窗格带天蓝涤
9、纶线带28219mm0.5mm断裂强力240ON框架捆扎带、三角窗提拉带本白涤纶网眼布55dtex24f顶破强力215ON及标样窗纱铜篷圈H62t0.4mmt0.5mm内径13mm3.Ornm28cGB/T2059-2008及标样拉绳孔角钢Q195Q23530mm30nm3mmGB/T97871988及附录C中图CJ三角桩橡塑桩头附录C中图C.4三角桩头编织布复膜型拉伸强力N800N5cm经、纬密度240根/10Cm单位面积质量N90gm外包装缝包绳2un两股断裂强力200N缝包捆包绳7un三股断裂强力1400N包装袋捆扎注：标样是由采购方发放或由生产企业报送经采购方批准的标准实物样品。3.4
10、 篷体外观质量3.4.1篷体面料应符合附录G的规定，面料颜色为天蓝色，涂层颜色应与面料颜色一致或浅于基布颜色，色相及织物组织的选择按主管部门审查批准的标样。篷体各部位色差不低于GB/T250-2008规定的3-4级。3.4.2白色的印字应端正、清晰、色度饱满、牢固，不得露底色，不得脏污。做防雨性能试验时，不得有褪色、掉色和流淌油墨现象。3.4.3篷体应平展、整洁，表面污迹面积不得大于100nIm2,限五处，污迹面积小于50mm?的不计，但不得密集。3.4.4缝制部位返工修复残留针眼长度不得超过100mn1,非缝制部位不得有残留针眼。3.5篷体缝制质量3.5.1缝纫部位表面应平展、整洁、线迹直顺
11、、针码均匀，各配件位置准确。3.5.2缝制针码为各大片拼幅部位的明线9针/30mm11针/30mm,其他部位的明线8针/30InnI12针/30mm,起止针须重缝3道或4道线，长度不少于10mm。断线接头处须重缝20mm30mm。3.5.3拼幅采用双针机折边缝合或包复缝合两道线，水平拼接时拼缝朝下。各种拼接不得经纬混拼。3.5.4各缝制部位应缝制牢固，不得有开线、断线、跳线、破损、死折、皱折、返线、残留针眼、出套、毛漏、下炕（掉道、塌边）等缺陷。3.5.5各拼接部位及篷顶的缝制针眼、定位针眼、垫布针眼等部位的内表面，需用PU胶条贴膜处理。贴膜应牢固、平整、直顺、搭接到位，不得有残留胶条、贴膜不
12、牢、偏歪等缺陷。3.6篷体缝制3.6.1篷顶里缝制宽度60mm,涂层面向外的“十”字通筋。篷顶面四角位置有向外45角缝制拉绳祥，四边中心位置有垂直向外的拉绳神，拉绳拌处需加一层垫布。拉绳裙上缝制带管三角环，缝制方法见附录A中图A.L缝制垫布的线迹部位内表面需贴胶条。3.6.2篷体侧墙与山墙的结合为侧墙压山墙XX边结构，用8#双片拉头闭尾尼龙拉链和宽40mm锦丝搭扣带封闭，装配后篷体表面应平展整洁、松紧适宜，不得过松、过紧。3.6.3篷顶四边均有宽100mm双层面料的篷檐，篷顶与侧墙、山墙的结合用双针机缝合两道线。侧墙、山墙上沿合大顶部位有涂层面向外的加强筋与篷顶缝合，见附录A中图A.4、图A.
13、6、图A.8。3.6.4框架与篷体侧墙的结合用捆扎带固定。篷体侧墙内上沿部位均布四点捆扎带，六根立杆中间部位均布两点捆扎带见附录A中图A.4,捆扎带长度以适于捆扎固定为宜。3.6.5地杆与山墙、侧墙的结合，用钉缀活动三节环的28x4/22InnlX2.0mm线带固定拉紧地杆，活动三节环的焊口应外露。篷体下沿四周向上缝制宽度IoOmm布面向外的横向加强筋。开门山墙的门里两侧下端钉缀固定带各两组，见附录A中图A.6。开窗山墙的窗里下端钉缀固定带五组，见附录A中图A.8。两侧墙里，下端各钉缀固定带四组，见附录A中图A.4。3.6.6窗帘左右两边竖向缝制8单拉头闭尾尼龙拉链与窗口两侧缝制的拉链封闭，下
14、沿缝制宽40Inm锦丝搭扣带与窗帘内侧缝制的锦丝搭扣带扣合，对位应准确，见附录A中图A.3。3.6.7窗口内四边缝制涂层面向外贴边。窗户的窗格带压缝在窗纱上，窗格带在外，窗纱在内。窗纱内的中间部位缝制涂层面向外加强筋，窗纱外的中间部位缝制布面向外加强筋。窗口内有均匀间距且交叉点连接的横压竖窗格带，见附录A中图A.4。窗口四边缝制应规整，无毛边。窗帘顶部外面缝制三点固定祥，里面对应位置缝制固定带，固定带的长度以捆扎牢固、方便卷起固定为宜。见附录A中图A.3。3.6.8两山墙上三角窗有窗纱，顶角卸合铜篷圈一个。三角窗窗内面缝制涂层面向外的贴边和三条竖向加强筋，窗外缝制的三条竖向加强筋布面向外。三角窗窗外面的两斜边缝制宽40mm锦丝搭扣带钩面。开门山墙的门两侧的缝制布面向外的贴边，需下延至地面。开窗山墙中心的加强筋涂层面向外，需下延至地面，见附录A中图A.6、A.8o3.6.9三角窗外底边有固定的下开窗帘，窗帘两斜边缝制宽40mm锦丝搭扣带圈面,搭扣
