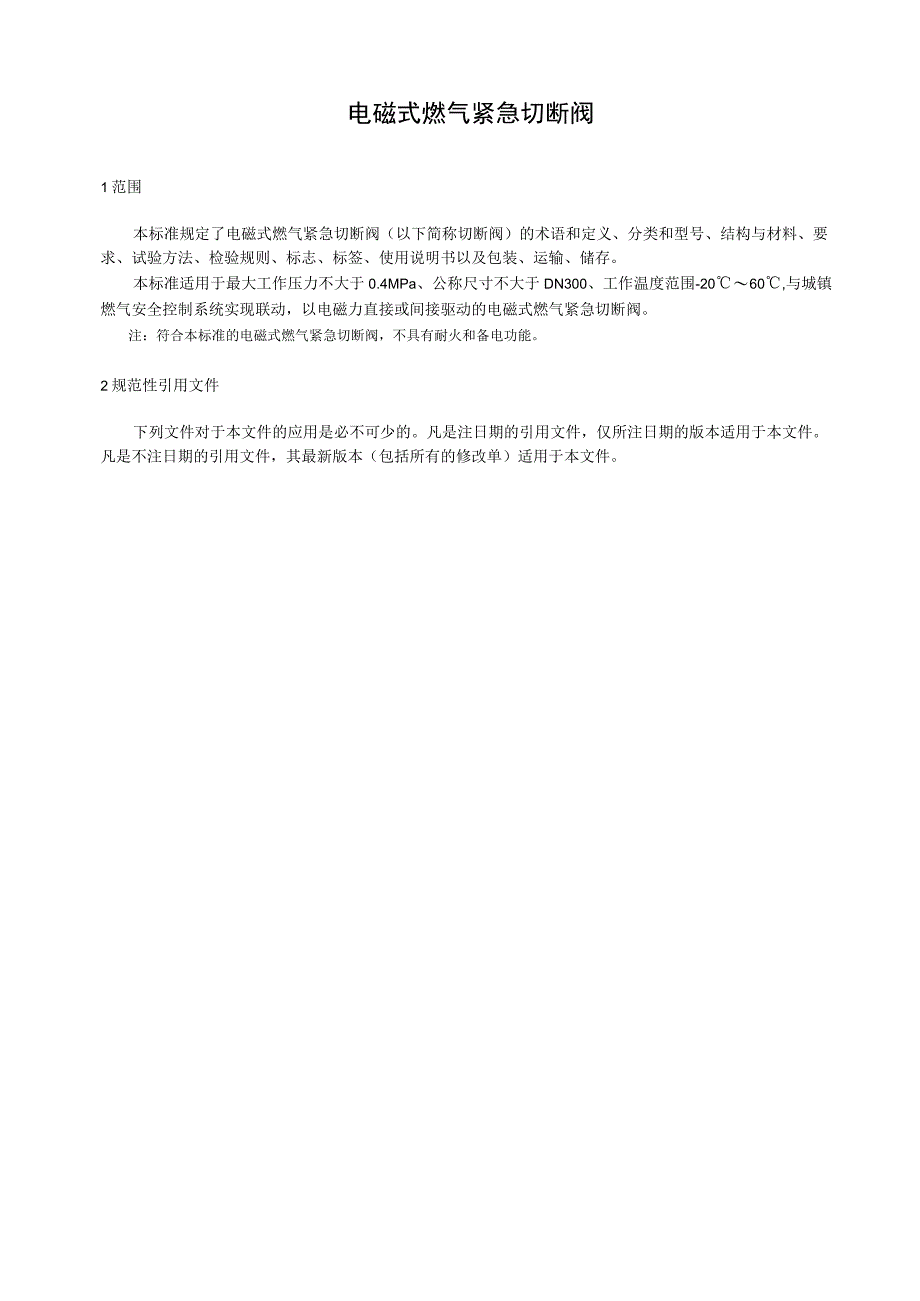

1、电磁式燃气紧急切断阀1范围本标准规定了电磁式燃气紧急切断阀（以下简称切断阀）的术语和定义、分类和型号、结构与材料、要求、试验方法、检验规则、标志、标签、使用说明书以及包装、运输、储存。本标准适用于最大工作压力不大于0.4MPa、公称尺寸不大于DN300、工作温度范围-2060,与城镇燃气安全控制系统实现联动，以电磁力直接或间接驱动的电磁式燃气紧急切断阀。注：符合本标准的电磁式燃气紧急切断阀，不具有耐火和备电功能。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T

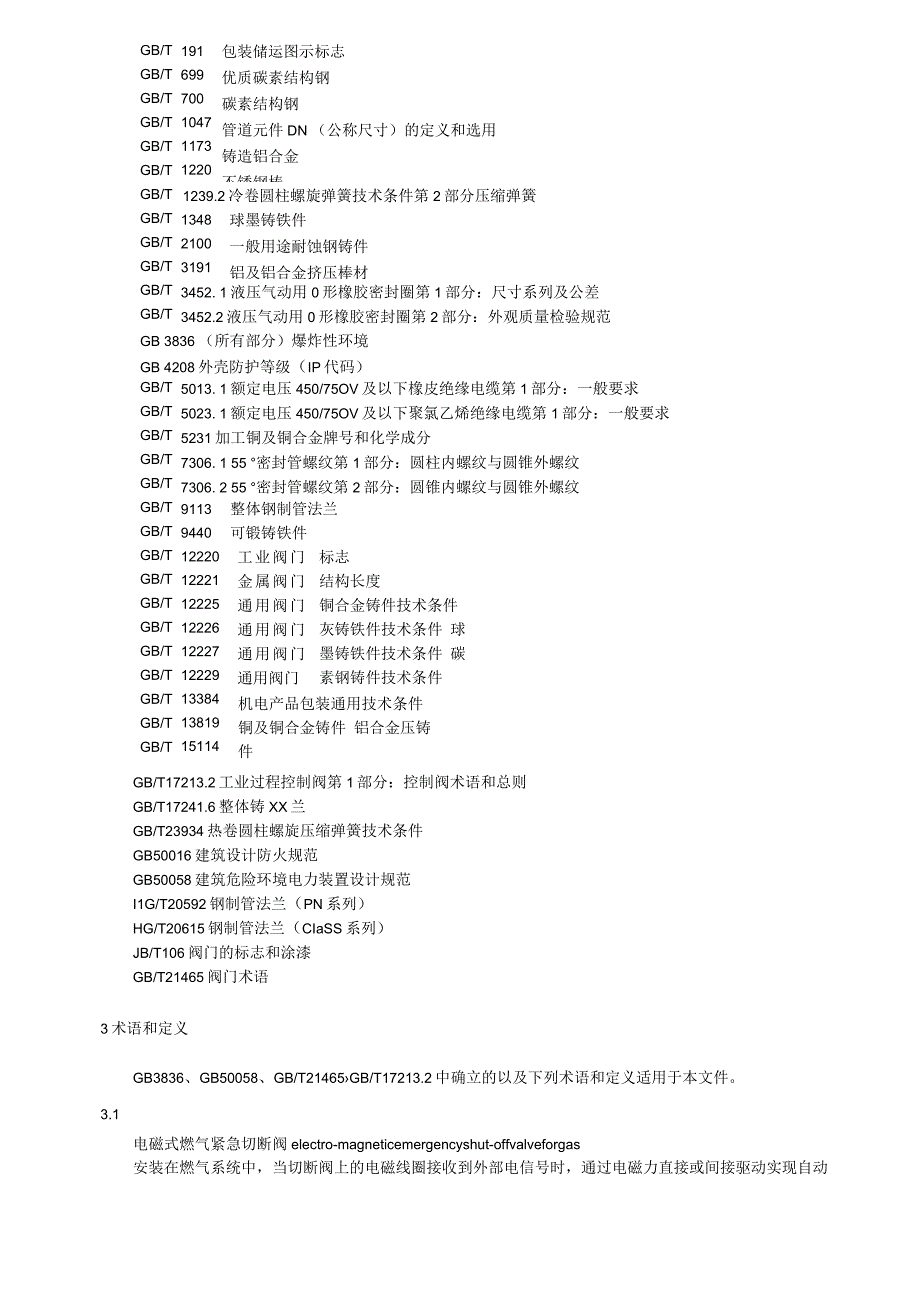

2、GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T191699700104711731220包装储运图示标志优质碳素结构钢碳素结构钢管道元件DN （公称尺寸）的定义和选用铸造铝合金不锈钢棒1239.2冷卷圆柱螺旋弹簧技术条件第2部分压缩弹簧134821003191球墨铸铁件一般用途耐蚀钢铸件铝及铝合金挤压棒材3452. 1液压气动用0形橡胶密封圈第1部分：尺寸系列及公差3452.2液压气动用0形橡胶密封圈第2部分：外观质量检验规范GB 3836 （所有部分）爆炸性环境GB 4208外壳防护等级（IP代码）GB/T GB/T GB/T G
3、B/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T5013. 1额定电压450/75OV及以下橡皮绝缘电缆第1部分：一般要求5023. 1额定电压450/75OV及以下聚氯乙烯绝缘电缆第1部分：一般要求5231加工铜及铜合金牌号和化学成分7306. 1 55 密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹7306. 2 55 密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹91139440122201222112225122261222712229133841381915114整体钢制管法兰 可锻铸铁件工业阀门 金属阀门 通用阀
4、门 通用阀门 通用阀门 通用阀门标志结构长度铜合金铸件技术条件 灰铸铁件技术条件 球墨铸铁件技术条件 碳素钢铸件技术条件机电产品包装通用技术条件 铜及铜合金铸件 铝合金压铸件GB/T17213.2工业过程控制阀第1部分：控制阀术语和总则GB/T17241.6整体铸XX兰GB/T23934热卷圆柱螺旋压缩弹簧技术条件GB50016建筑设计防火规范GB50058建筑危险环境电力装置设计规范I1G/T20592钢制管法兰（PN系列）HG/T20615钢制管法兰（CIaSS系列）JB/T106阀门的标志和涂漆GB/T21465阀门术语3术语和定义GB3836、GB50058、GB/T21465GB/T

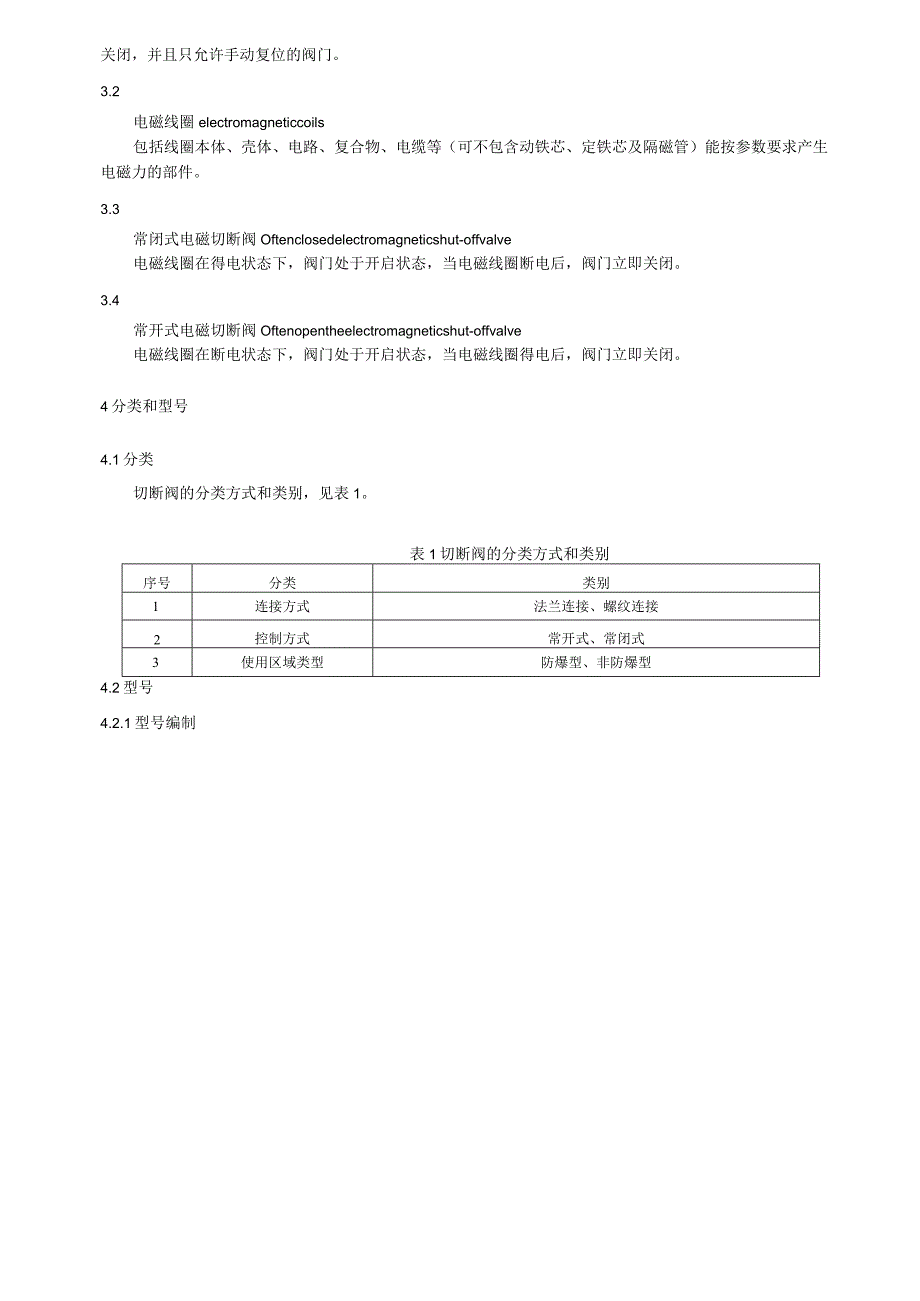

5、17213.2中确立的以及下列术语和定义适用于本文件。3.1电磁式燃气紧急切断阀electro-magneticemergencyshut-offvalveforgas安装在燃气系统中，当切断阀上的电磁线圈接收到外部电信号时，通过电磁力直接或间接驱动实现自动关闭，并且只允许手动复位的阀门。3.2电磁线圈electromagneticcoils包括线圈本体、壳体、电路、复合物、电缆等（可不包含动铁芯、定铁芯及隔磁管）能按参数要求产生电磁力的部件。3.3常闭式电磁切断阀Oftenclosedelectromagneticshut-offvalve电磁线圈在得电状态下，阀门处于开启状态，当电磁线圈断
6、电后，阀门立即关闭。3.4常开式电磁切断阀Oftenopentheelectromagneticshut-offvalve电磁线圈在断电状态下，阀门处于开启状态，当电磁线圈得电后，阀门立即关闭。4分类和型号4.1分类切断阀的分类方式和类别，见表1。表1切断阀的分类方式和类别序号分类类别1连接方式法兰连接、螺纹连接2控制方式常开式、常闭式3使用区域类型防爆型、非防爆型4.2型号4.2.1型号编制自定义代号控制型式最高工作压力(MPa)公称压力(PN)公称尺寸(DN)电磁式燃气紧急切断阀注：控制型式：常开式，K；常闭式，Bo自定义号可以是汉语拼音字母也可以是数字或混编，允许标出螺纹连接用L法兰连接
7、F可省略；以及其他功能代号、改进代号等有关内容。4. 2.2示例公称尺寸为DNlO0、公称压力为PNI6、最高工作压力O.4MPa,常闭式法兰连接电磁式燃气紧急切断阀表示为：DRQFTO076/0.4B。公称尺寸为DNl5、公称压力为PNI6、最高工作压力0.2MPa,常开式螺纹连接的电磁式燃气紧急切断阀表示为:DRQFT5T.6/0.2KL。4.3基本参数4.3.1公称尺寸DN系列15,20,25,(32),40,50,(65),80,100,(125),150,200,250,300,并符合GB/T1047的规定，括号内的尺寸不推荐使用。4.3.2公称压力PN系列4,6,10,16o4.3
8、.3工作环境切断阀工作温度范围为-20C60C,相对湿度5%95%o4.3.4切断动作时间从切断阀电磁线圈接受到外部发出的切断电信号到阀瓣与阀座关闭的时间，应符合表2的规定。表2切断动作时间公称尺寸(DN)切断动作时间(三)1550Wl652002250300W34.3.5额定电压电磁线圈的额定电压应符合表3的规定表3电磁线圈额定电压(V)交流(AC)直流(DC)22061224365材料与结构5.1材料5.1.1一般要求5.1.1.1 用于制造切断阀零部件的材料，应具有耐城镇燃气的性能。5.1.1.2 用于制造切断阀承压部件的材料，应附有生产单位的质量证明书。切断阀制造商应按质量证明书对材料
9、进行验收，必要时应进行复验。5.1.2金属材料5.1.2.1 宜采用符合表4规定的金属材料，允许采用同等或同等级以上其他材料。其力学性能、化学性能、热处理等均应符合相关标准的规定。表4常用金属材料材料牌号标准号灰铸铁HT200、HT250GB/T12226球墨铸铁QT40015、QT400-18QT5007、QT400-18LGB/T12227、GB/T1348可锻铸铁KT300-06KT300-08xKTH350-10GB/T9440铸钢WCA、WCB、WCCGB/T12229优质碳素钢25、35、40、45、30Mn25GB/T699碳素钢Q235、Q345-DGB/T700不锈钢铸件30
10、2、304GB/T2100不锈钢棒2Crl3、3C13OCrI9Ni9、00Crl9Nil0GB/T1220铜合金铸件ZCuZn40Pb2GBT13819GBT12225铜合金锻件（棒）HPb59-lGB/T5231铸造铝合金ZL101AZLlo2、ZL104GB/T1173锻造铝合金6061GB/T3191铝合金压铸件LYlo7、LYl12GB/T151145.1.2.2弹簧应采用碳素钢、合金钢或不锈钢的弹簧钢丝制造，成品检验应按GB/T1239.2的规定执行。5.1.2.3切断阀零件材料的选用应根据该零件的工作条件、制造工艺、质量要求以及经济合理性等因素综合考虑。5.1.3橡胶材料5.1.
11、3.1膜片及其他橡胶件应采用对工作介质有抗腐蚀能力的橡胶材料，膜片可用合成纤维增强。1.1.1.1 1.3.2膜片、阀垫、O形橡胶密封圈等橡胶件材料的物理机械性能及耐城镇燃气性能应符合附录B的规定。5.1.3.3 O形橡胶密封圈的选用和验收应符合GB/T3452.1和GB/T3452.2的规定。5.1.3.4 橡胶件的表面应平滑，无气泡、缺胶和脱层等缺陷。5.1.4电缆5.1.4.1电缆应符合GB/T5013.1和GB/T5023.1的规定。其他电气部件应符合相关标准规定。5.1.4.2凡与切断阀安装和连接有关的引出电缆、端子和接头应有标识说明，应保证在按制造商声明的方法安装、连接和运行时不易
12、产生错误。5.2结构5 .2.1设计压力金属承压件（以下简称承压件）包括正常工作时承受压力的金属零部件、压差密封件失效后承压的金属或非金属零部件。设计压力不应小于最大进口压力的L5倍，且不应小于0.4MPa.6 .2.2膜片的设计压力5.2.2.1当膜片所承受的最大压差APmax0.015MPa时，膜片设计压力不应小于0.02MPa；5.2.2.2当0.015MPaWAPg0.4MPa时，膜片设计压力不应小于1.33APZ5.2.3结构长度内螺纹连接、法兰连接的结构长度应符合GB/T12221的规定。5.2.4结构设计5.2.4.1公称尺寸小于等于DN50的切断阀设计成螺纹连接或法兰连接，公称
13、尺寸大于等于DN50的切断阀设计成法兰连接。5.2.4.2整体铸XX兰和钢制法兰的连接尺寸及密封面型式应符合GB/T9113、GB/T17241.6、HG/T20592、HG/T20615的规定。5.2.4.3铝合金铸造法兰的连接尺寸及密封面型式应符合表5的规定。表5PN16平面、突面铝合金整体铸造法兰单位为毫米公称通径DN连接尺寸密封面法兰厚度C法兰颈法兰外径D螺栓孔中心圆直径K螺栓孔径L螺栓dfNR数Qn螺纹规格50165125184M169923084580200160188M161322301206100220180188M161562301406150285240228M202112
