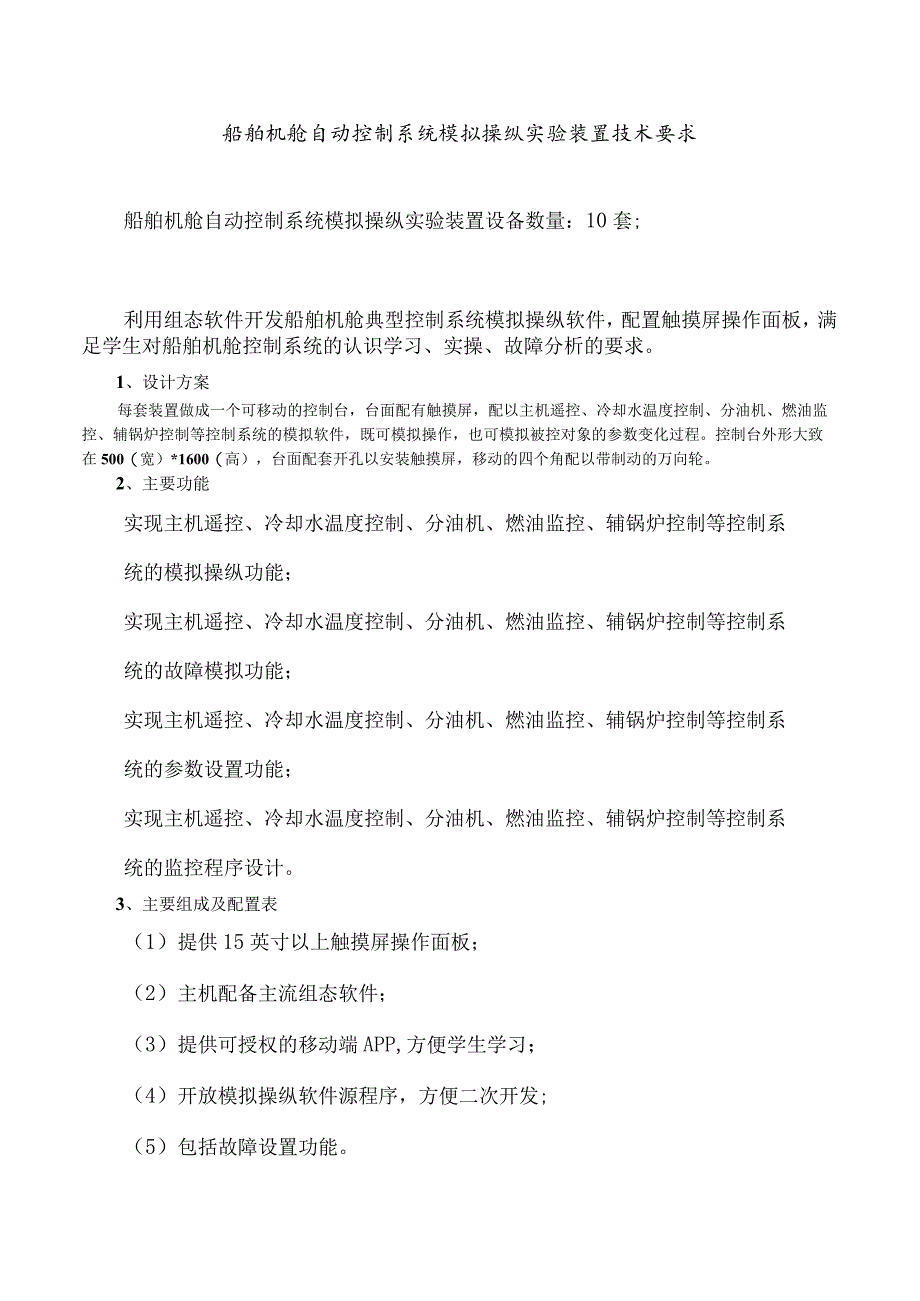

1、船舶机舱自动控制系统模拟操纵实验装置技术要求船舶机舱自动控制系统模拟操纵实验装置设备数量：10套;利用组态软件开发船舶机舱典型控制系统模拟操纵软件，配置触摸屏操作面板，满足学生对船舶机舱控制系统的认识学习、实操、故障分析的要求。1、设计方案每套装置做成一个可移动的控制台，台面配有触摸屏，配以主机遥控、冷却水温度控制、分油机、燃油监控、辅锅炉控制等控制系统的模拟软件，既可模拟操作，也可模拟被控对象的参数变化过程。控制台外形大致在500（宽）*1600（高），台面配套开孔以安装触摸屏，移动的四个角配以带制动的万向轮。2、主要功能实现主机遥控、冷却水温度控制、分油机、燃油监控、辅锅炉控制等控制系统的

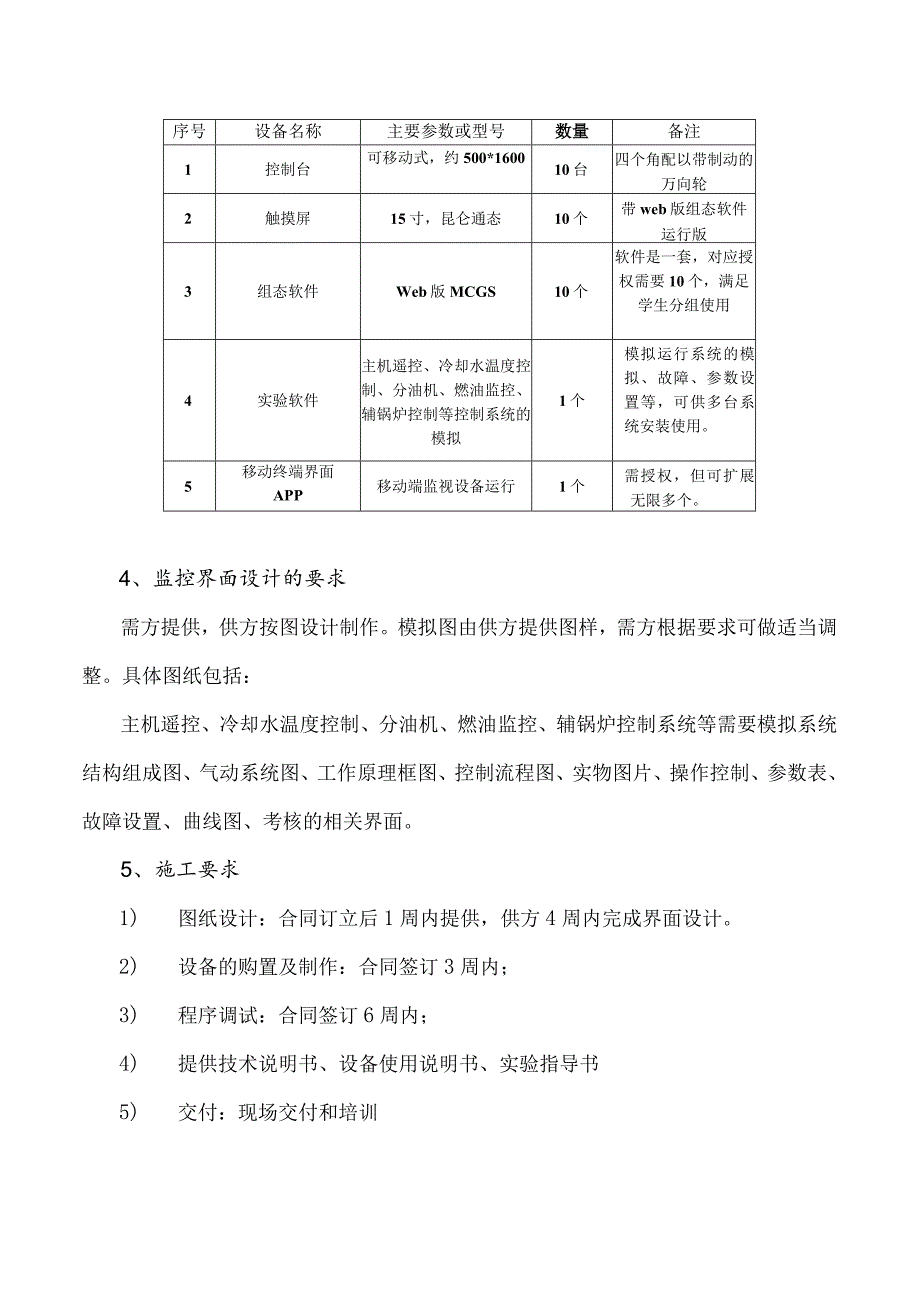

2、模拟操纵功能；实现主机遥控、冷却水温度控制、分油机、燃油监控、辅锅炉控制等控制系统的故障模拟功能；实现主机遥控、冷却水温度控制、分油机、燃油监控、辅锅炉控制等控制系统的参数设置功能；实现主机遥控、冷却水温度控制、分油机、燃油监控、辅锅炉控制等控制系统的监控程序设计。3、主要组成及配置表（1）提供15英寸以上触摸屏操作面板；（2）主机配备主流组态软件；（3）提供可授权的移动端APP,方便学生学习；（4）开放模拟操纵软件源程序，方便二次开发;（5）包括故障设置功能。序号设备名称主要参数或型号数量备注1控制台可移动式，约500*160010台四个角配以带制动的万向轮2触摸屏15寸，昆仑通态10个带w
3、eb版组态软件运行版3组态软件Web版MCGS10个软件是一套，对应授权需要10个，满足学生分组使用4实验软件主机遥控、冷却水温度控制、分油机、燃油监控、辅锅炉控制等控制系统的模拟1个模拟运行系统的模拟、故障、参数设置等，可供多台系统安装使用。5移动终端界面APP移动端监视设备运行1个需授权，但可扩展无限多个。4、监控界面设计的要求需方提供，供方按图设计制作。模拟图由供方提供图样，需方根据要求可做适当调整。具体图纸包括：主机遥控、冷却水温度控制、分油机、燃油监控、辅锅炉控制系统等需要模拟系统结构组成图、气动系统图、工作原理框图、控制流程图、实物图片、操作控制、参数表、故障设置、曲线图、考核的相关界面。5、施工要求1) 图纸设计：合同订立后1周内提供，供方4周内完成界面设计。2) 设备的购置及制作：合同签订3周内；3) 程序调试：合同签订6周内；4) 提供技术说明书、设备使用说明书、实验指导书5) 交付：现场交付和培训
