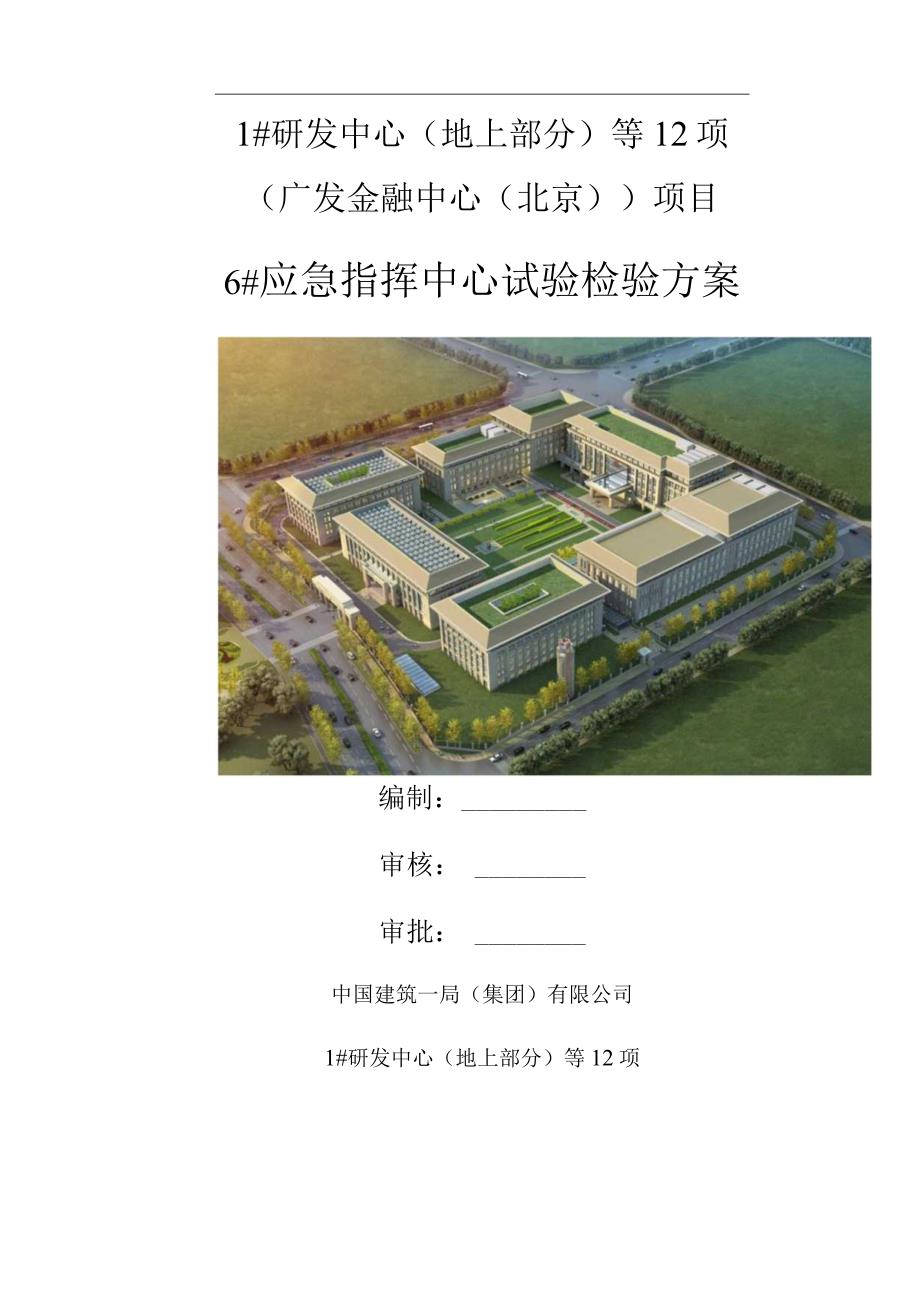

1、1#研发中心（地上部分）等12项（广发金融中心（北京）项目6#应急指挥中心试验检验方案编制：审核：审批：中国建筑一局（集团）有限公司1#研发中心（地上部分）等12项（广发金融中心（北京）项目部2019年7月目录1 .编制依据11.1 设计图纸及施工组织设计施工方案11.2 国家、行业、地方规范规程11.3 3法律法规31.4 企业管理制度42 .工程概况52.1总体概况522-VI,/52.S23vI,/522411*ILl-VI,52*2.5试验工作任务划分82. 6流水段93.试验工作准备113. 1人员配备113.2 管理流程图113.3 试验员职责123.4 试验室（标养室）的设置12
2、3.5 试验室台账143 .6第三方检测机构的选择154.试验、检测项目取样原则164. 1材料、设备进场检测取样原则164. 2施工过程质量检测试验取样原则184 .3工程实体质量与使用功能检测取样原则195 .试验、检测计划225.1 计划说明225.2 材料、设备进场检测计划225.3 施工过程质量检测试验计划275.4 工程实体质量与使用功能检测计划446 .现场标养室安全管理471 .编制依据1.1 设计图纸及施工组织设计施工方案表1-1序号名称编制时间1广发金融中心（北京）6#楼建筑施工图2017.052广发金融中心（北京）6#楼结构施工图2017.053广发金融中心（北京）6#楼
3、机电施工图2017.054广发金融中心（北京）项目施工组织总设计2019.45广发金融中心（北京）项目6#应急指挥中心施工组织设计2019.71.2国家、行业、地方规范规程表1-2类别名称编号国家建筑地基基础工程施工质量验收规范GB50202-2002砌体结构工程施工质量验收规范GB50203-2011混凝土结构工程施工质量验收规范GB50204-2015屋面工程质量验收规范GB50207-2012地下防水工程质量验收规范GB50208-2011建筑装饰装修工程质量验收规范GB50210-2018建筑地面工程施工质量验收规范GB50209-2010建筑给水排水及采暖工程施工质量验收规范GB50
4、242-2002建筑电气工程施工质量验收规范GB50303-2015通风与空调工程施工质量验收规范GB50243-2016电梯工程施工质量验收规范GB50310-2002民用建筑工程室内环境污染控制规范GB50325-2010智能建筑工程质量验收规范GB50339-2013类别名称编号普通混凝土拌合物性能试验方法标准GB/T50080-2016砌体基本力学性能试验方法标准GB50129-2011建筑用硅酮结构密封胶GB16776-2005给水用聚乙烯(PE)管材GB/T13663-2003风机盘管机组标准GB/T19232-2003蒸压加气混凝土砌块标准GBl1968-2006弹性体改性沥青防
5、水卷材GB18242-2008水泥取样方法GB/T12573-2008砌筑水泥GB/T3183-2015高分子防水材料第3部分遇水膨胀橡胶GB/T18173.3-2014高分子防水材料第2部分止水带GB/T18173.2-2014预应力混凝土用钢绞线GB/T5224-2014钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB/T1231-2006聚氨酯防水涂料GB/T19250-2013钢筋混凝土用钢第1部分：热轧光圆钢筋GB1499.1-2017钢筋混凝土用钢第2部分：热轧带肋钢筋GB1499.2-2018土工试验方法标准GB50123-1999建筑保温砂浆GB/T20473-2006
6、建筑节能工程施工质量验收规范GB50411-2007绝热用挤塑聚苯乙烯泡沫塑料(XPS)GB/T10801.2-2002普通混凝土力学性能试验方法标准GB50081-2002钢结构工程质量验收规范GB50205-2001行业钢筋焊接及验收规程JGJ18-2012钢筋机械连接通用技术规程JGJ107-2016建筑基桩检测技术规范JGJ106-2014建筑地基处理技术规程JGJ79-2012类别名称编号建筑基坑支护技术规程JGJ120-2012混凝土小型空心砌块建筑技术规程JGJ/T14-2011建筑钢结构焊接技术规程JGJ81-2002建筑工程冬期施工规程JGJ/T104-2011玻璃幕墙工程技
7、术规范JGJ102-2003玻璃幕墙工程质量检验标准JGJ/T139-2001普通混凝土配合比设计规程JGJ55-2011普通混凝土用砂、石质量及检验方法标准JGJ52-2006建筑砂浆基本性能试验方法标准JGJ/T70-2009建筑玻璃应用技术规程JGJl13-2015建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建筑桩基技术规范JGJ94-2008预拌砂浆应用技术规程JGJ/T223-2010建筑工程检测试验技术管理规范JGJ190-2010地方建设工程检测试验管理规程DB11/T386-2017建筑结构长城杯工程质量评审标准DBJ/T01-69-2003建筑长城杯工程质量评审
8、标准DB11T175-2014预防混凝土结构工程碱集料反应规程DBJO1-95-2005电磁感应法检测钢筋保护层厚度和钢筋直径技术规程DB11/T365-2006地下室防水施工技术规程DB11/T367-2006干混砂浆应用技术规程DB11/T696-2009建筑基坑支护技术规程DB11/T489-2012绿色施工管理规程DBl1/513-2015建设工程检测试验管理规程DB11/T386-20171.3法律法规类别名称编号国家建设工程质量管理条例中华人民共和国国务院令2000年第279号建设工程质量检测管理办法中华人民共和国建设部令2005年第141号关于加强建筑工程室内环境质量管理的若干意
9、见建办质200217号房屋建筑工程和市政基础设施工程实行见证取样和送检的规定建建2000211号关于进一步做好城市禁止现场搅拌砂浆工作的通知商贸发(2009)361号关于推进大气污染联防联控工作改善区域空气质量指导意见的通知国办发(2010)33号地方关于加强房屋建筑和市政基础设施工程施工技术管理工作的通知京建法(2018)22号关于印发北京市建设工程见证取样和送检管理规定(试行)的通知北京市住房和城乡建设委员会京建施2009289号北京市建设工程施工现场消防安全管理规定北京市人民政府令第84条关于发布北京市推广、限制和禁止使用建筑材料目录(2014年版)的通知京建发(2015)86号关于本市
10、建设工程中进一步禁止现场搅拌砂浆的通知京建材2007897号1.4企业管理制度表1-4类别名称编号企业中国建筑一局集团技术管理手册2017版2 .工程概况2.1 总体概况表2-1序号项目内容1工程名称1#研发中心（地上部分）等12项（广发金融中心（北京）2工程地址北京市朝阳区金盏乡金盏金融服务园区内3建设单位广发银行股份有限公司4设计单位北京市建筑设计研究院有限公司5监理单位北京双圆工程咨询监理有限公司6施工总承包单位中国建筑一局（集团）有限公司7第三方试验检测机构奥莱国信（北京）检测技术有限责任公司2.2结构设计概况表2-2序号类别项目内容1结构形式基础类型梁板式筏形基础结构类型钢筋混凝土框
11、架剪力墙结构2基坑支护形式支护桩加止水帷幕3地基地基形式素土地基4混凝土强度等级混凝土部位强度等级基础垫层C15基础底板C35/P8墙柱地下一层到顶层C50普通梁板C30过梁构造柱圈梁C25楼梯C305钢筋连接形式机械218mm搭接18mm6钢筋保护层基础底板、基础梁底部40板上铁25梁上铁及侧面35外墙及窗井墙外侧35内侧25室外覆土下的地下室顶板、梁板上铁40梁上铁40厨房、卫生间、浴室墙、板20梁、柱25地下室外露天构件墙、板25梁、柱35内墙、）板、楼梯板15室内梁、柱20水池、集水坑内侧墙、板25梁、柱35内外墙（内外侧）15板、楼梯板15梁、柱207砌体材料砌筑墙体A3.5加气混凝
12、土砌块8砌筑砂浆砌筑砂浆Ma7.5混合砂浆9后浇带后浇带采用比原强度等级高一级的补偿收缩混凝土，采用掺膨胀剂的补偿收缩混凝土。自基础底板至地下室顶层板所涉及到的梁、板、混凝土墙，详具体图纸。2.3建筑设计概况序号-项目内容1建筑功能广发银行异地备灾中心、应急指挥中心2工程性质多层/高层民用公共建筑3绝对标高0.00相当于绝对标高28.05m4建筑层高Bl：5.65m,BI夹：5.2m,FF3:6m,F4：4.8m,F5：5.7m5抗震设防烈度8层耐火等级一级抗震设防类别乙类防水等级地下室一级屋面一级6地下室防水层外墙及顶板防水材料采用4+3SBS改性沥青防水卷材。侧墙防水保护层为50mm厚挤塑聚苯板（兼做保温）。7屋面防水层普通上人屋面板采用屋面工程1级防水标准。两道热熔型聚酯胎SBS改性沥青防水卷材（H型），其总厚底不小于43mm的防水做法。卫生间及新风机房、空调机房等采用JS复合防水涂料。地下室部分底板、外墙：防水混凝土+4+3SBS改性沥青防水卷材，双层24.0+3.0顶板：防水混凝土+上层4厚铜复合胎SBS改性沥青防水卷材（II型）+下层3厚聚酯胎SBS改性沥青防水卷材室内泵坑、排水沟、集水坑、机电管沟：采用21.5厚js复合防水+聚合物防水砂浆其余部位：3厚聚酯胎SBS改性沥青卷
