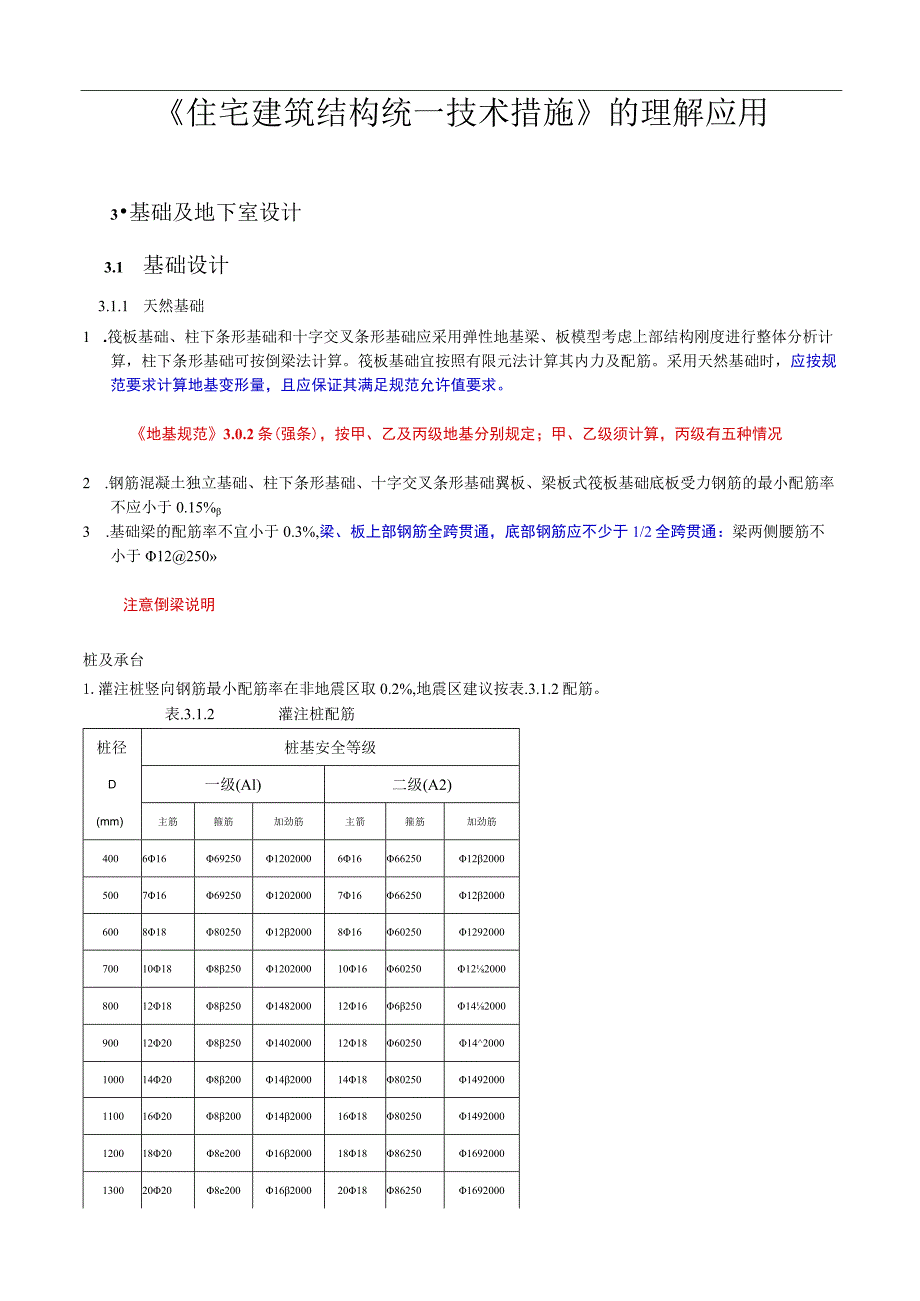

1、住宅建筑结构统一技术措施的理解应用3基础及地下室设计3.1 基础设计3.1.1 天然基础1 .筏板基础、柱下条形基础和十字交叉条形基础应采用弹性地基梁、板模型考虑上部结构刚度进行整体分析计算，柱下条形基础可按倒梁法计算。筏板基础宜按照有限元法计算其内力及配筋。采用天然基础时，应按规范要求计算地基变形量，且应保证其满足规范允许值要求。地基规范3.0.2条(强条)，按甲、乙及丙级地基分别规定；甲、乙级须计算，丙级有五种情况2 .钢筋混凝土独立基础、柱下条形基础、十字交叉条形基础翼板、梁板式筏板基础底板受力钢筋的最小配筋率不应小于0.15%3 .基础梁的配筋率不宜小于0.3%,梁、板上部钢筋全跨贯通
2、，底部钢筋应不少于1/2全跨贯通：梁两侧腰筋不小于12250注意倒梁说明桩及承台1.灌注桩竖向钢筋最小配筋率在非地震区取0.2%,地震区建议按表.3.1.2配筋。表.3.1.2灌注桩配筋桩径桩基安全等级D一级(Al)二级(A2)(mm)主筋箍筋加劲筋主箭箍筋加劲筋400616692501202000616662501220005007166925012020007166625012200060081880250122000816602501292000700101882501202000101660250122000800121882501482000121662501420009001220
3、8250140200012186025014200010001420820014200014188025014920001100162082001420001618802501492000120018208e2001620001818862501692000130020208e20016200020188625016920001400222082001620002218802501620001500242082001620002418862501620001600262082001620002618802501602000170027208200162000271880250162000180

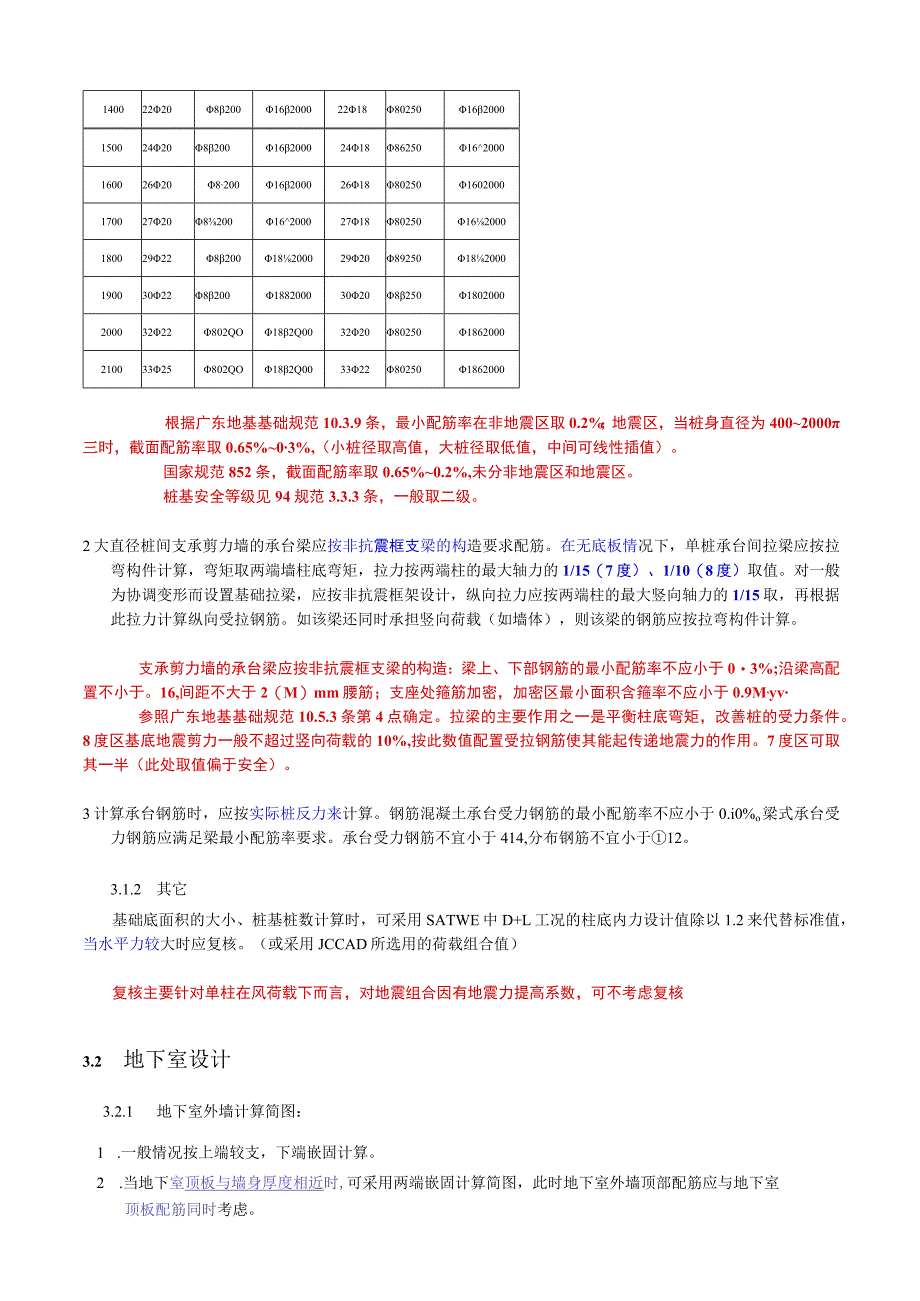

4、029228200182000292089250182000190030228200188200030208250180200020003222802QO182Q00322080250186200021003325802QO182Q003322802501862000根据广东地基基础规范10.3.9条，最小配筋率在非地震区取0.2%；地震区，当桩身直径为4002000三时，截面配筋率取0.65%03%,（小桩径取高值，大桩径取低值，中间可线性插值）。国家规范852条，截面配筋率取0.65%0.2%,未分非地震区和地震区。桩基安全等级见94规范3.3.3条，一般取二级。2大直径桩间支承剪力墙的承
5、台梁应按非抗震框支梁的构造要求配筋。在无底板情况下，单桩承台间拉梁应按拉弯构件计算，弯矩取两端墙柱底弯矩，拉力按两端柱的最大轴力的1/15（7度）、1/10（8度）取值。对一般为协调变形而设置基础拉梁，应按非抗震框架设计，纵向拉力应按两端柱的最大竖向轴力的1/15取，再根据此拉力计算纵向受拉钢筋。如该梁还同时承担竖向荷载（如墙体），则该梁的钢筋应按拉弯构件计算。支承剪力墙的承台梁应按非抗震框支梁的构造：梁上、下部钢筋的最小配筋率不应小于03%;沿梁高配置不小于。16,间距不大于2（M）mm腰筋；支座处箍筋加密，加密区最小面积含箍率不应小于0.9M,yv参照广东地基基础规范10.5.3条第4点确
6、定。拉梁的主要作用之一是平衡柱底弯矩，改善桩的受力条件。8度区基底地震剪力一般不超过竖向荷载的10%,按此数值配置受拉钢筋使其能起传递地震力的作用。7度区可取其一半（此处取值偏于安全）。3计算承台钢筋时，应按实际桩反力来计算。钢筋混凝土承台受力钢筋的最小配筋率不应小于0.i0%o梁式承台受力钢筋应满足梁最小配筋率要求。承台受力钢筋不宜小于414,分布钢筋不宜小于12。3.1.2 其它基础底面积的大小、桩基桩数计算时，可采用SATWE中D+L工况的柱底内力设计值除以1.2来代替标准值，当水平力较大时应复核。（或采用JCCAD所选用的荷载组合值）复核主要针对单柱在风荷载下而言，对地震组合因有地震力

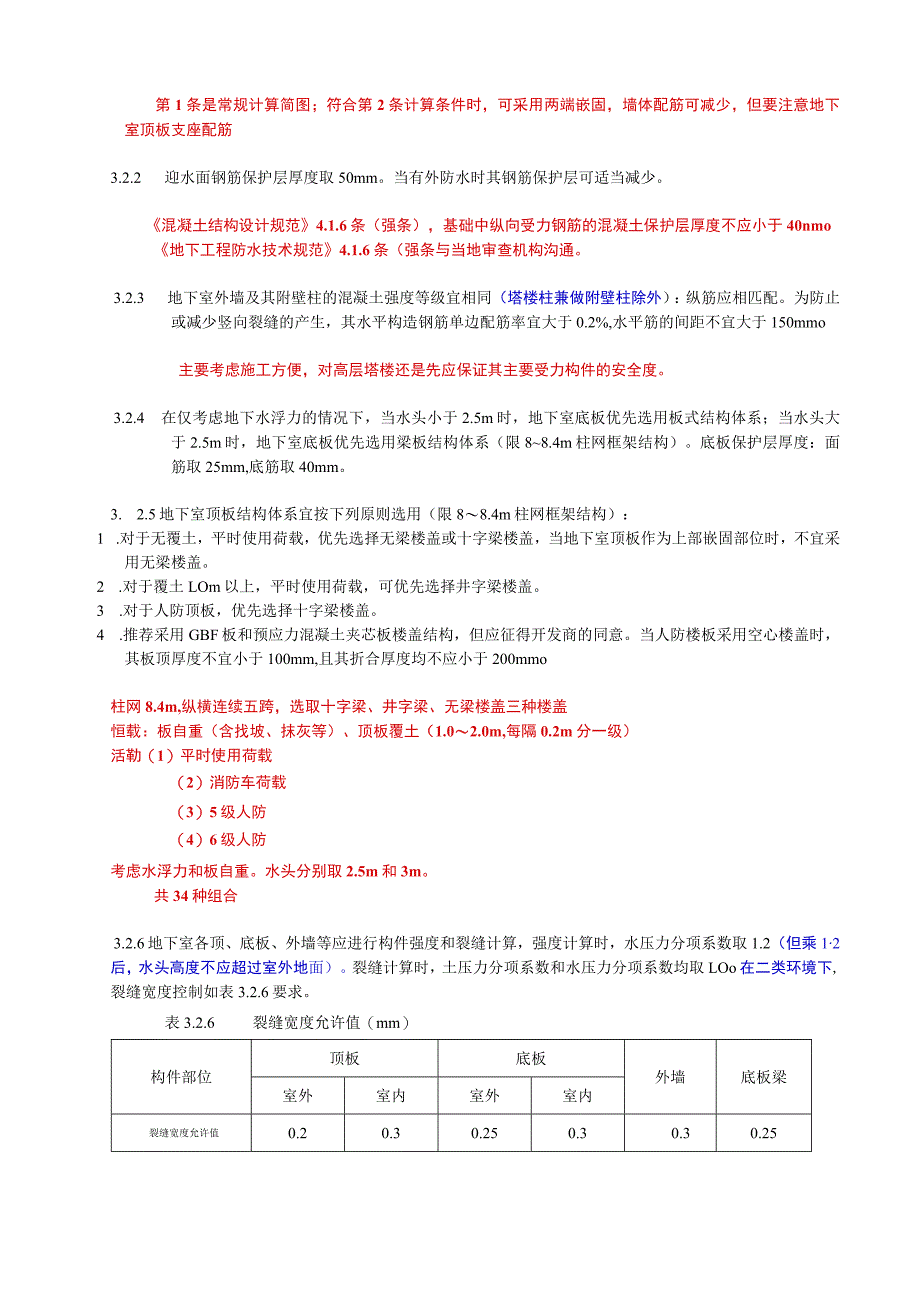

7、提高系数，可不考虑复核3.2 地下室设计3.2.1 地下室外墙计算简图：1 .一般情况按上端较支，下端嵌固计算。2 .当地下室顶板与墙身厚度相近时,可采用两端嵌固计算简图，此时地下室外墙顶部配筋应与地下室顶板配筋同时考虑。第1条是常规计算简图；符合第2条计算条件时，可采用两端嵌固，墙体配筋可减少，但要注意地下室顶板支座配筋3.2.2 迎水面钢筋保护层厚度取50mm。当有外防水时其钢筋保护层可适当减少。混凝土结构设计规范4.1.6条（强条），基础中纵向受力钢筋的混凝土保护层厚度不应小于40nmo地下工程防水技术规范4.1.6条（强条与当地审查机构沟通。3.2.3 地下室外墙及其附壁柱的混凝土强度
8、等级宜相同（塔楼柱兼做附壁柱除外）：纵筋应相匹配。为防止或减少竖向裂缝的产生，其水平构造钢筋单边配筋率宜大于0.2%,水平筋的间距不宜大于150mmo主要考虑施工方便，对高层塔楼还是先应保证其主要受力构件的安全度。3.2.4 在仅考虑地下水浮力的情况下，当水头小于2.5m时，地下室底板优先选用板式结构体系；当水头大于2.5m时，地下室底板优先选用梁板结构体系（限88.4m柱网框架结构）。底板保护层厚度：面筋取25mm,底筋取40mm。3. 2.5地下室顶板结构体系宜按下列原则选用（限88.4m柱网框架结构）：1 .对于无覆土，平时使用荷载，优先选择无梁楼盖或十字梁楼盖，当地下室顶板作为上部嵌固
9、部位时，不宜采用无梁楼盖。2 .对于覆土LOm以上，平时使用荷载，可优先选择井字梁楼盖。3 .对于人防顶板，优先选择十字梁楼盖。4 .推荐采用GBF板和预应力混凝土夹芯板楼盖结构，但应征得开发商的同意。当人防楼板采用空心楼盖时，其板顶厚度不宜小于100mm,且其折合厚度均不应小于200mmo柱网8.4m,纵横连续五跨，选取十字梁、井字梁、无梁楼盖三种楼盖恒载：板自重（含找坡、抹灰等）、顶板覆土（1.02.0m,每隔0.2m分一级）活勒（1）平时使用荷载（2）消防车荷载（3） 5级人防（4） 6级人防考虑水浮力和板自重。水头分别取2.5m和3m。共34种组合3.2.6地下室各顶、底板、外墙等应进
10、行构件强度和裂缝计算，强度计算时，水压力分项系数取1.2（但乘12后，水头高度不应超过室外地面）。裂缝计算时，土压力分项系数和水压力分项系数均取LOo在二类环境下,裂缝宽度控制如表3.2.6要求。表3.2.6裂缝宽度允许值（mm）构件部位顶板底板外墙底板梁室外室内室外室内裂缝宽度允许值0.20.30.250.30.30.25二类环境是最常见的，裂缝控制0.2n地下工程防水技术规范4.L6条（强条）规定：防水混凝土裂缝宽度不得大于0.2InlIh并不得贯通。注意与当地审查机构沟通。3.2.7当地下室顶板为上部结构的嵌固部位时，板厚应不小于180InnU当其不作为上部结构的嵌固部位时，板厚应不小于
11、160mio混凝土强度等级应2C30,楼板应采用双层双向配筋，且每层每个方向的配筋率宜20.25%。作为塔楼嵌固部位的地下室顶板，其厚板范围-一般取塔楼周边二跨以内且不小于12米，可根据工程具体情况确定。根据现行高规4.5.5条规定。范围：一般取塔楼周边二跨以内且不小于12米，可根据工程具体情况确定。3.2.8当地下室顶板为上部结构的嵌固部位时，地下一层按上部结构的抗震等级采用；地下一层以下结构根据情况采用三级或四级；地下室的抗震等级参见图3.2.8确定。多塔;根据现行高规4.8.6条规定。图3.2.8对条文直观表示，常见四种情况：附设裙楼;单塔；单塔同时地下室较大。3 .2.9地下室防水混凝
12、土的抗渗等级应符合地下工程防水技术规范4.1.3条有关规定。即：工程埋置深度H10时，设计抗渗等级为S6,10mH20m时，设计抗渗等级为S8。地下工程防水技术规范4.L3条（强条）4 .墙柱设计柱设计要求当柱采用复合箍筋或附加芯柱且满足相关要求时，柱轴压比可按抗规6.3.7条有关附注适当提高其限值。具体要求参见抗规637条注3、4：采用复合箍及附加芯柱，根据规定情况轴压比限值可提高0.05或0.15柱箍筋加密区间距：抗震等级为一、二级时为100；抗震等级为三、四级时除柱根为100外，其他加密部位可取为150mm。同时满足不大于6d（一级）和8d（二、三、四级），d为纵筋直径。（柱根指：框架底
13、层柱的嵌固部位）。箍筋的最小直径抗震等级为特级、一级时为中10,二、三级时为8,四级时为66（柱根为6）同时，箍筋加密区的体积配箍率还应满足现行规范要求。抗规638条第2点框架柱的箍筋加密区长度应按表4.1.3的规定取用表4.1.3框架柱及框支柱的箍筋加密区长度（mm）需要加密的柱子及部位局部加密柱全高加密柱两端底层柱根底层有刚性地面时纵向的筋接头处W2的柱一、二级框架角柱框支柱垠充墙形成的短柱加密区长度2bc、he2Hn6500HtIl3刚性地坪及其上、下各500H1.注:1、填充墙形成的短柱栏包含：填充墙形成的H/力4的短柱及剪力墙门洞边的独立端柱（见图4.1.3b）：2、H川为首层柱子的
