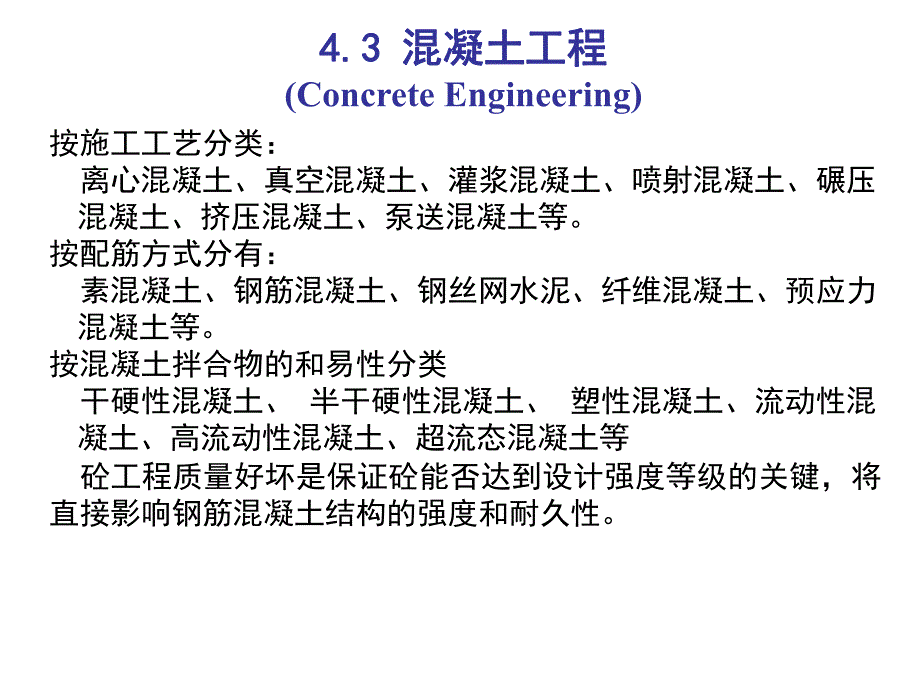

1、 砼工程质量好坏是保证砼能否达到设计强度等级的关键，将直接影响钢筋混凝土结构的强度和耐久性。4.3 4.3 混凝土工程混凝土工程(Concrete Engineering)按施工工艺分类：离心混凝土、真空混凝土、灌浆混凝土、喷射混凝土、碾压混凝土、挤压混凝土、泵送混凝土等。按配筋方式分有：素混凝土、钢筋混凝土、钢丝网水泥、纤维混凝土、预应力混凝土等。按混凝土拌合物的和易性分类干硬性混凝土、半干硬性混凝土、塑性混凝土、流动性混凝土、高流动性混凝土、超流态混凝土等 4.3.1 4.3.1 砼原材料质量控制砼原材料质量控制1 1 水泥水泥 施工要求：进场检验施工要求：进场检验 强度和安定性强度和安定

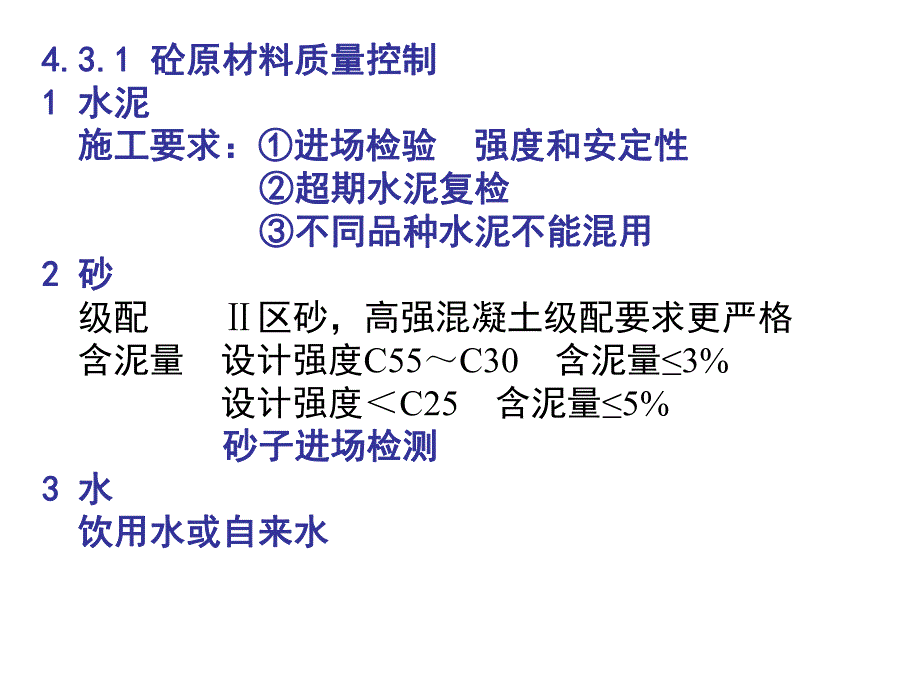

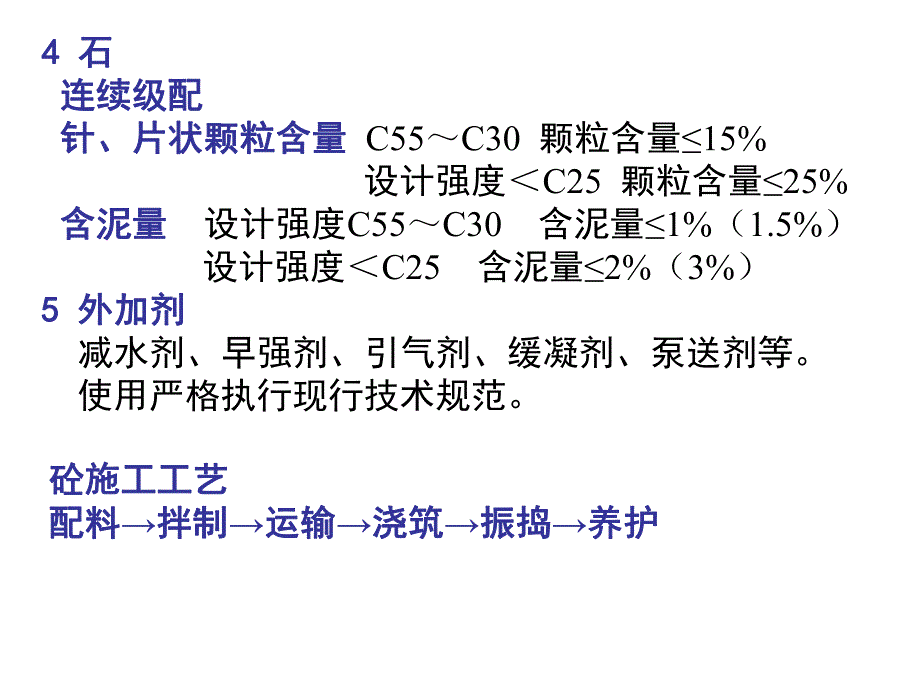

2、性 超期水泥复检超期水泥复检 不同品种水泥不能混用不同品种水泥不能混用2 2 砂砂 级配 区砂，高强混凝土级配要求更严格 含泥量 设计强度C55C30 含泥量3%设计强度C25 含泥量5%砂子进场检测砂子进场检测3 3 水水 饮用水或自来水饮用水或自来水4 4 石石 连续级配连续级配 针、片状颗粒含量针、片状颗粒含量 C55C30 颗粒含量15%设计强度C25 颗粒含量25%含泥量含泥量 设计强度C55C30 含泥量1%（1.5%）设计强度C25 含泥量2%（3%）5 5 外加剂外加剂 减水剂、早强剂、引气剂、缓凝剂、泵送剂等。使用严格执行现行技术规范。砼施工工艺砼施工工艺配料配料拌制拌制运输

3、运输浇筑浇筑振捣振捣养护养护4 4.3.2.3.2 混凝土的配料混凝土的配料试验配合比应使拌制混凝土保证：设计强度、施工中和易性要求、合理用料节约水泥。混凝土的试配强度应比设计的混凝土强度标准值提高一个数值，即。1 1 混凝土试配强度混凝土试配强度,1.645cu ocu kff2 2 混凝土的施工配合比混凝土的施工配合比混凝土的实验室配合比和施工配合比的区别。混凝土的实验室配合比和施工配合比的区别。施工时应及时测定砂、石骨料的含水率，并将混凝土施工时应及时测定砂、石骨料的含水率，并将混凝土配合比换算成在实际含水率情况下的施工配合比。配合比换算成在实际含水率情况下的施工配合比。设混凝土实验室配

4、合比为：水泥砂子石子=1xy，测得砂子的含水率为Wsa，石子的含水率为Wg，则施工配合比应为：1x(1+Wsa)y(1+Wg)。【例】某 工 程 混 凝 土 的 试 验 室 配 合 比 为1 2.28 4.47，水灰比为0.63，经测定砂的含水率为3%，石子的含水率为1%，每1m3混凝土的水泥用量285kg，则施工配合比为：水泥：砂：石=1 x(1+Wx)y(1+Wy)=1 2.28(1+3%)4.47(1+1%)=1 2.35 4.51每1m3混凝土材料用量为：水泥：285kg砂 ：2852.35=669.75kg石 ：2854.51=1285.35kg 水 ：2850.63-2852.28

5、3%-2854.471%=147.32kg3 3 施工配料施工配料施工中往往以一袋或两袋水泥为下料单位，每搅拌一次叫做一盘。因此，求出每1m3混凝土材料用量后，还必须根据工地现有搅拌机出料容量确定每次需用几袋水泥，然后按水泥用量算出砂、石子的每盘用量。4 4.3.3.3.3 混凝土的搅拌混凝土的搅拌一、混凝土搅拌机一、混凝土搅拌机1 1 搅拌机分类搅拌机分类自落式自落式 适用流动性较大的混凝土适用流动性较大的混凝土强制式强制式 适用低流动性、干硬性混凝土适用低流动性、干硬性混凝土2 2 搅拌机工艺参数搅拌机工艺参数出料容量出料容量进料容量进料容量几何容量：几何容量：搅拌筒内部体积。利用系数：进

6、料容量与几何容量的比利用系数：进料容量与几何容量的比 值，通常在值，通常在0.220.4之间。之间。出料系数：出料容量与进料容量的比出料系数：出料容量与进料容量的比 值，一般为值，一般为0.60.7。二、混凝土搅拌二、混凝土搅拌1 1 投料顺序投料顺序 一次投料法一次投料法 石子石子水泥水泥砂砂水水 强制式搅拌机出料口在下部，不能先加水，应在投入原材料的同时，缓慢均匀分散地加水。二次投料法二次投料法 水泥水泥+砂砂+水，搅拌水，搅拌1min后后石子石子 适用强制式搅拌机 与一次投料法相比，二次投料法可使混凝土强度提高10%15%，节约水泥15%20%。水泥裹砂石法（造壳混凝土简称SEC混凝土）

7、全部砂、石子和部分水倒入搅拌机拌和，使骨料湿润，（造壳搅拌）搅拌时间以4575s，再倒入全部水泥搅拌20s，加入拌和水和外加剂60s左右完成。2 2 搅拌时间搅拌时间 从砂、石、水泥和水等全部材料投入搅拌筒起，从砂、石、水泥和水等全部材料投入搅拌筒起，到开始卸料为止所经历的时间。到开始卸料为止所经历的时间。搅拌时间与混凝土的搅拌质量的关系。搅拌时间与混凝土的搅拌质量的关系。混凝土搅拌的最短时间 混凝土坍落度(cm)搅拌机机型 最短时间(s)搅拌机容量250L 250500L500L3 自落式 强制式 9060120901501203自落式 强制式90609060120903 3 一次投料量计算

8、一次投料量计算 混凝土施工配合比以每立方米混凝土为计算单位，混凝土施工配合比以每立方米混凝土为计算单位，搅拌时要根据搅拌机的出料容量来确定一次投料量。搅拌时要根据搅拌机的出料容量来确定一次投料量。例：已知混凝土的实验室配合比是1：2.28：4.47，施工配合比是1：2.35：4.51，砂的含水率为3%，石子的含水率为1%，搅拌机的进料容量为400升，计算一次投料量。水灰比为0.63，水泥实际用量285kg解：L搅拌机每次可搅拌出混凝土400L0.65=260L=0.26 m3则每搅拌一次的装料数量为：水泥：2850.26=74.1kg砂：74.12.35=174.14kg石：74.14.51=

9、334.19kg水：74.1(0.63-2.283%-4.471%)=38.30kg 4 4.3.4.3.4 混凝土的运输混凝土的运输1 1 混凝土运输的要求混凝土运输的要求时间要求时间要求 全部时间（运输全部时间（运输+浇筑浇筑+施工间歇）施工间歇）初凝时间。初凝时间。技术要求技术要求 不分层，不离析，不漏浆，具有规定的坍落度。不分层，不离析，不漏浆，具有规定的坍落度。混凝土从搅拌机中卸出后到浇筑完毕的延续时间 混凝土强度等级 延续时间(min)气温25C 气温25C 低于及等于C30 高于C30 120909060注：1.掺用外加剂或采用快硬水泥拌制混凝土时，应按试验确定 2.轻骨料混凝土

10、的运输、浇筑延续时间应适当缩短。2 2 运输工具的选择运输工具的选择砼运输分地面水平运输、垂直运输和楼面水平运输等三种。地面运输时，短距离多用双轮手推车、机动翻斗车；长距离宜用自卸汽车、混凝土搅拌运输车。垂直运输可采用井架、龙门架和塔式起重机等。对于浇筑量大、浇筑速度比较稳定的大型设备基础和高层建筑，宜采用混凝土泵。泵送混凝土设备泵送混凝土设备 混凝土泵、输送管、布料机混凝土泵、输送管、布料机3 3 泵送混凝土泵送混凝土混凝土用混凝土泵运输，通常称为泵送混凝土。常用的混凝土泵有液压柱塞泵和挤压泵、水压隔膜式。（1 1）混凝土泵分类）混凝土泵分类 （2 2）液压柱塞泵工作原理）液压柱塞泵工作原理

11、ELBAB5516EDC-A800B形式卧式单动卧式单动输送能力（m3/h）10451580理论输送压力（MPa）9344骨料最大粒径（mm）4040输送距离水平/垂直（m）100/130440/125混凝土塌落度（mm）5023090230缸径、冲程（mm）160，1500205，1500缸数双缸活塞式双缸活塞式混凝土输送泵技术性能混凝土输送泵技术性能 （3 3）技术性能）技术性能泵送设备与管道布置泵送设备与管道布置（1 1）原则）原则管线长度宜短、少弯；保证安全，便于拆装、维修。（2 2）砂）砂 中砂，合理级配，中砂，合理级配，通过0.315mm筛孔的砂15%，砂率宜为38%45%；（3

12、3）水泥）水泥 最少水泥用量为最少水泥用量为300kg/m3；（4 4）泵送剂）泵送剂 缓凝剂缓凝剂+减水剂减水剂+引气剂。引气剂。泵送混凝土对原材料的要求泵送混凝土对原材料的要求（1 1）粗骨料）粗骨料 碎石最大粒径与输送管内径之比不宜大于碎石最大粒径与输送管内径之比不宜大于1 3；卵石不宜大于1 2.5；（2 2）注意事项）注意事项 1）向下泵送要防离析、堵塞；2 2）水平换算长度不超过最大水平运输距离。）水平换算长度不超过最大水平运输距离。泵送混凝土施工中应注意的问题泵送混凝土施工中应注意的问题 输送管的布置宜短直，尽量减少弯管数，转弯宜缓，管段接头要严密，少用锥形管；混凝土的供料应保证

13、混凝土泵能连续工作，不间断，正确选择骨料级配，严格控制配合比；泵送前，先用水润湿料斗、活塞、输送管，然后为减少泵送阻力，用适量与混凝土内成分相同的水泥浆或水泥砂浆润滑输送管内壁；泵送过程中，泵的受料斗内应充满混凝土，防止吸入空气形成阻塞；防止停歇时间过长，若停歇时间超过45min，应立即用压力或其他方法冲洗管内残留的混凝土；泵送结束后，要及时清洗泵体和管道。重点与考点：重点与考点：混凝土原材料对其质量的影响；混凝土原材料对其质量的影响；混凝土施工配合比的确定；混凝土施工配合比的确定；搅拌机的种类，出料系数；搅拌机的种类，出料系数；一次投料法、二次投料法的投料顺序；一次投料法、二次投料法的投料顺

14、序；混凝土的搅拌时间；混凝土的搅拌时间；混凝土运输的时间要求；混凝土运输的时间要求；泵送混凝土对混凝土原料的要求。泵送混凝土对混凝土原料的要求。4 4.3.5.3.5 混凝土的浇筑与振捣混凝土的浇筑与振捣一、混凝土浇筑前的准备工作一、混凝土浇筑前的准备工作1 1 模板、钢筋检查模板、钢筋检查模板：位置、标高、尺寸、强度和刚度、接缝等；钢筋：规格、数量、位置、接头和保护层厚度联结方式、接头位置、接头百分率、间距等；检查验收：填写隐蔽工程记录。检查验收：填写隐蔽工程记录。2 2 清理清理模板底杂物、积水等。模板底杂物、积水等。3 3 润模润模木模板润湿木模板润湿4 4 其他准备其他准备运输、安全、
