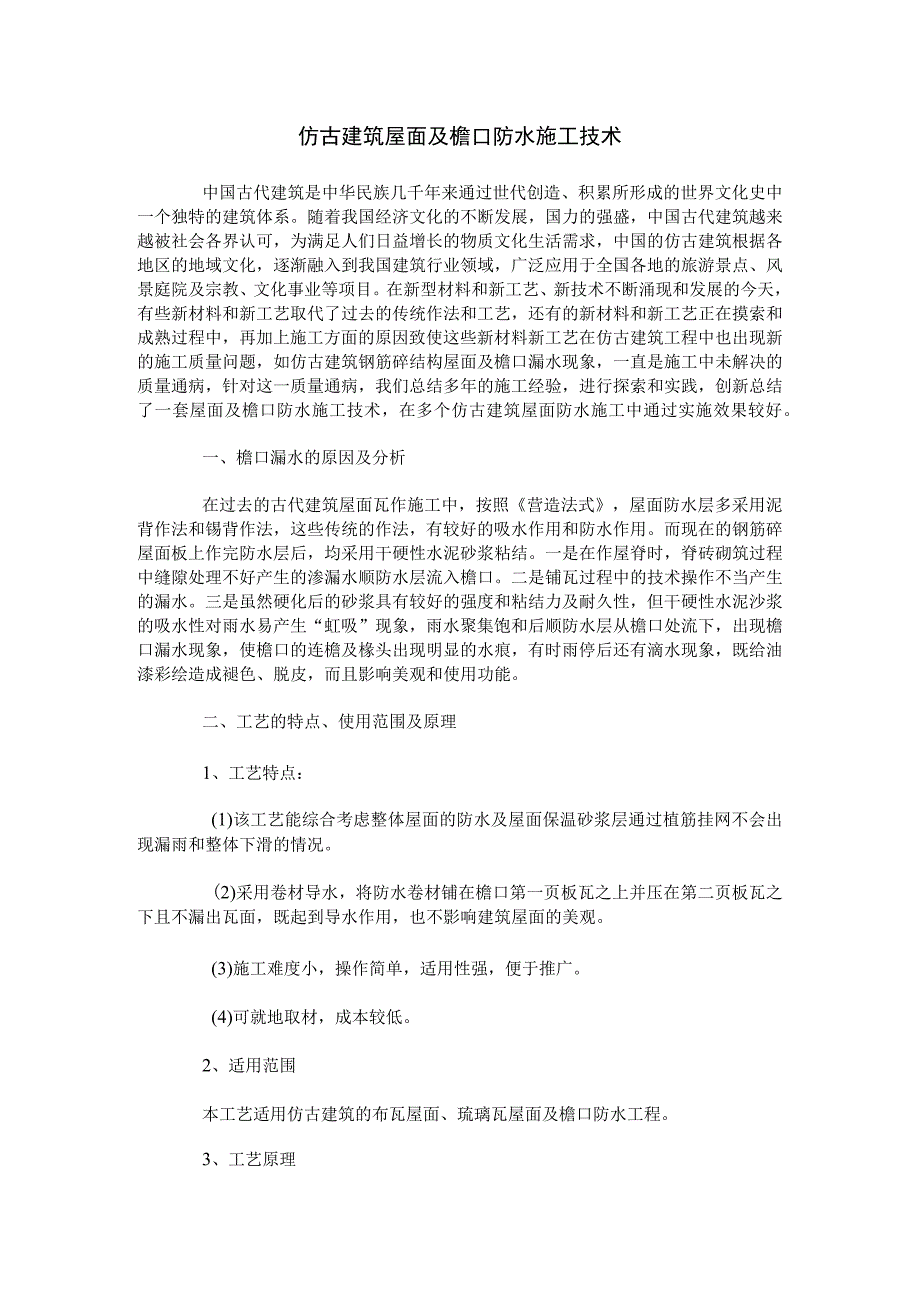

1、仿古建筑屋面及檐口防水施工技术中国古代建筑是中华民族几千年来通过世代创造、积累所形成的世界文化史中一个独特的建筑体系。随着我国经济文化的不断发展，国力的强盛，中国古代建筑越来越被社会各界认可，为满足人们日益增长的物质文化生活需求，中国的仿古建筑根据各地区的地域文化，逐渐融入到我国建筑行业领域，广泛应用于全国各地的旅游景点、风景庭院及宗教、文化事业等项目。在新型材料和新工艺、新技术不断涌现和发展的今天，有些新材料和新工艺取代了过去的传统作法和工艺，还有的新材料和新工艺正在摸索和成熟过程中，再加上施工方面的原因致使这些新材料新工艺在仿古建筑工程中也出现新的施工质量问题，如仿古建筑钢筋碎结构屋面及檐
2、口漏水现象，一直是施工中未解决的质量通病，针对这一质量通病，我们总结多年的施工经验，进行探索和实践，创新总结了一套屋面及檐口防水施工技术，在多个仿古建筑屋面防水施工中通过实施效果较好。一、檐口漏水的原因及分析在过去的古代建筑屋面瓦作施工中，按照营造法式，屋面防水层多采用泥背作法和锡背作法，这些传统的作法，有较好的吸水作用和防水作用。而现在的钢筋碎屋面板上作完防水层后，均采用干硬性水泥砂浆粘结。一是在作屋脊时，脊砖砌筑过程中缝隙处理不好产生的渗漏水顺防水层流入檐口。二是铺瓦过程中的技术操作不当产生的漏水。三是虽然硬化后的砂浆具有较好的强度和粘结力及耐久性，但干硬性水泥沙浆的吸水性对雨水易产生“虹
3、吸”现象，雨水聚集饱和后顺防水层从檐口处流下，出现檐口漏水现象，使檐口的连檐及椽头出现明显的水痕，有时雨停后还有滴水现象，既给油漆彩绘造成褪色、脱皮，而且影响美观和使用功能。二、工艺的特点、使用范围及原理1、工艺特点：(1)该工艺能综合考虑整体屋面的防水及屋面保温砂浆层通过植筋挂网不会出现漏雨和整体下滑的情况。(2)采用卷材导水，将防水卷材铺在檐口第一页板瓦之上并压在第二页板瓦之下且不漏出瓦面，既起到导水作用，也不影响建筑屋面的美观。(3)施工难度小，操作简单，适用性强，便于推广。(4)可就地取材，成本较低。2、适用范围本工艺适用仿古建筑的布瓦屋面、琉璃瓦屋面及檐口防水工程。3、工艺原理针对仿

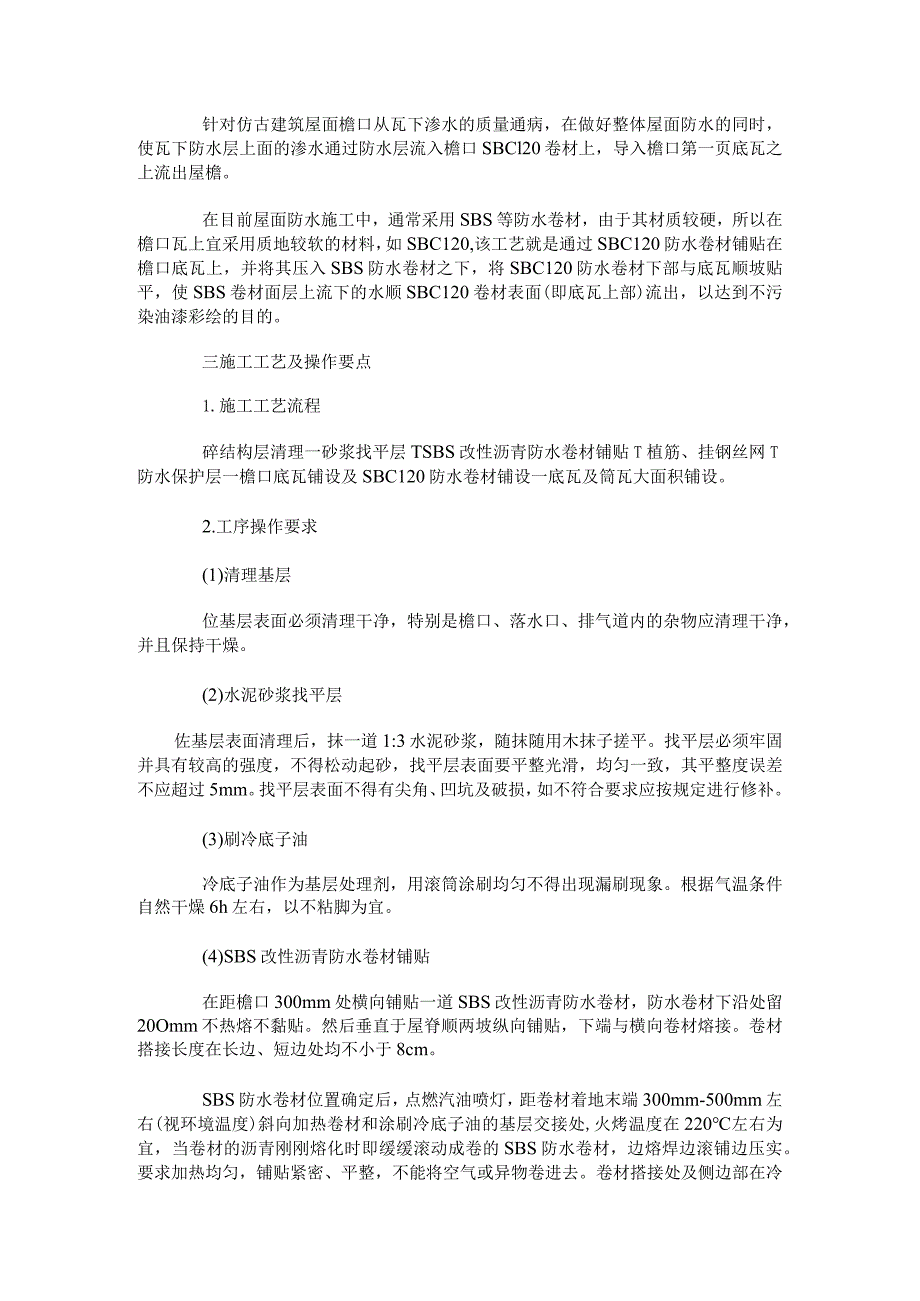

4、古建筑屋面檐口从瓦下渗水的质量通病，在做好整体屋面防水的同时，使瓦下防水层上面的渗水通过防水层流入檐口SBCl20卷材上，导入檐口第一页底瓦之上流出屋檐。在目前屋面防水施工中，通常采用SBS等防水卷材，由于其材质较硬，所以在檐口瓦上宜采用质地较软的材料，如SBC120,该工艺就是通过SBC120防水卷材铺贴在檐口底瓦上，并将其压入SBS防水卷材之下，将SBC120防水卷材下部与底瓦顺坡贴平，使SBS卷材面层上流下的水顺SBC120卷材表面(即底瓦上部)流出，以达到不污染油漆彩绘的目的。三施工工艺及操作要点1.施工工艺流程碎结构层清理一砂浆找平层TSBS改性沥青防水卷材铺贴T植筋、挂钢丝网T防水
5、保护层一檐口底瓦铺设及SBC120防水卷材铺设一底瓦及筒瓦大面积铺设。2.工序操作要求(1)清理基层位基层表面必须清理干净，特别是檐口、落水口、排气道内的杂物应清理干净，并且保持干燥。(2)水泥砂浆找平层佐基层表面清理后，抹一道1:3水泥砂浆，随抹随用木抹子搓平。找平层必须牢固并具有较高的强度，不得松动起砂，找平层表面要平整光滑，均匀一致，其平整度误差不应超过5mm。找平层表面不得有尖角、凹坑及破损，如不符合要求应按规定进行修补。(3)刷冷底子油冷底子油作为基层处理剂，用滚筒涂刷均匀不得出现漏刷现象。根据气温条件自然干燥6h左右，以不粘脚为宜。(4)SBS改性沥青防水卷材铺贴在距檐口300mm
6、处横向铺贴一道SBS改性沥青防水卷材，防水卷材下沿处留20Omm不热熔不黏贴。然后垂直于屋脊顺两坡纵向铺贴，下端与横向卷材熔接。卷材搭接长度在长边、短边处均不小于8cm。SBS防水卷材位置确定后，点燃汽油喷灯，距卷材着地末端300mm-500mm左右(视环境温度)斜向加热卷材和涂刷冷底子油的基层交接处,火烤温度在220左右为宜，当卷材的沥青刚刚熔化时即缓缓滚动成卷的SBS防水卷材，边熔焊边滚铺边压实。要求加热均匀，铺贴紧密、平整，不能将空气或异物卷进去。卷材搭接处及侧边部在冷却前应用喷灯均匀细致加热后，用铁抹将边部及接缝封好，防止撬边，接搓搭边部位用力滚压，使其密实粘结。确保已铺好的卷材应无褶

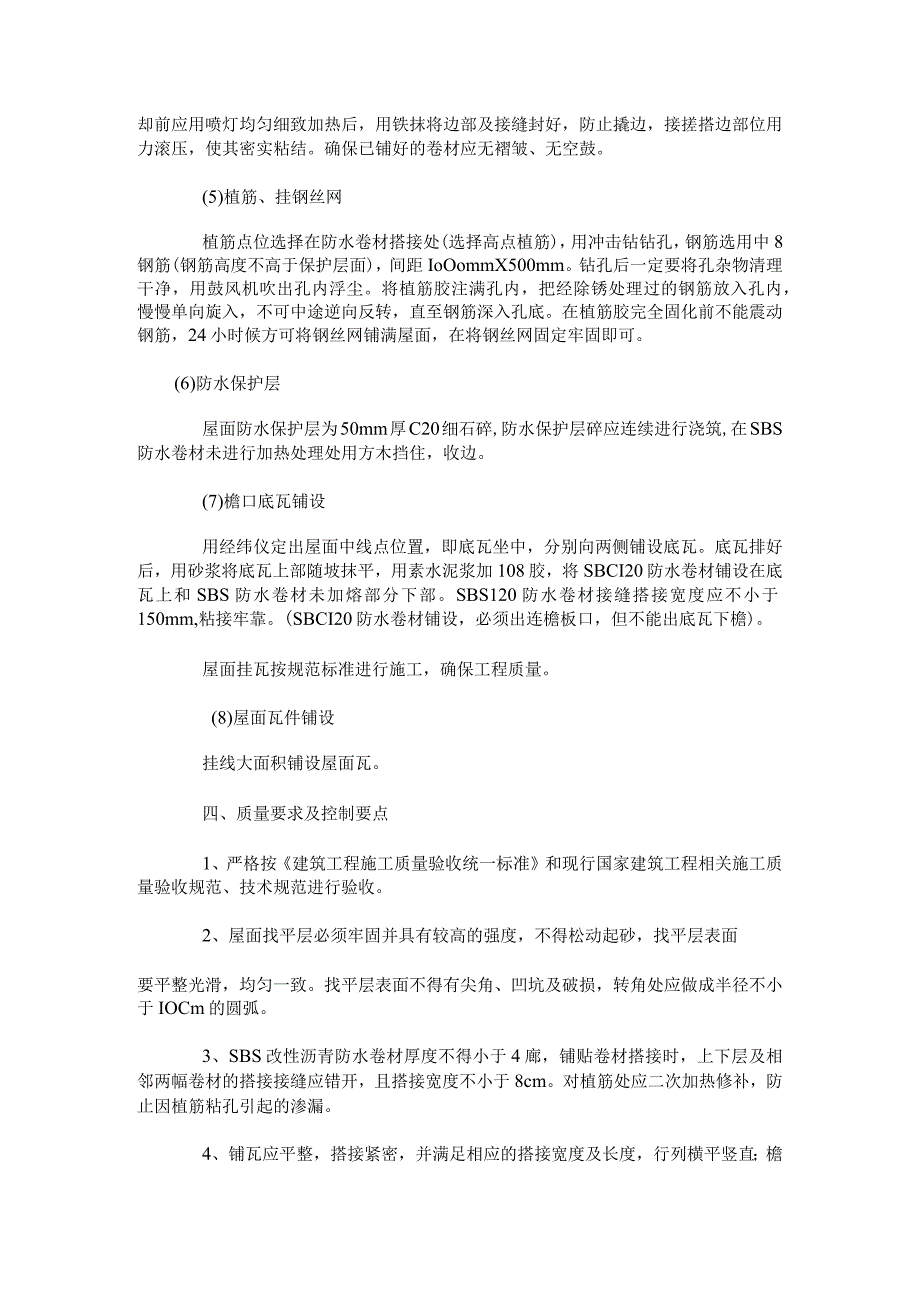

7、皱、无空鼓。(5)植筋、挂钢丝网植筋点位选择在防水卷材搭接处(选择高点植筋)，用冲击钻钻孔，钢筋选用中8钢筋(钢筋高度不高于保护层面)，间距IoOommX500mm。钻孔后一定要将孔杂物清理干净，用鼓风机吹出孔内浮尘。将植筋胶注满孔内，把经除锈处理过的钢筋放入孔内，慢慢单向旋入，不可中途逆向反转，直至钢筋深入孔底。在植筋胶完全固化前不能震动钢筋，24小时候方可将钢丝网铺满屋面，在将钢丝网固定牢固即可。(6)防水保护层屋面防水保护层为50mm厚C20细石碎,防水保护层碎应连续进行浇筑,在SBS防水卷材未进行加热处理处用方木挡住，收边。(7)檐口底瓦铺设用经纬仪定出屋面中线点位置，即底瓦坐中，分别
8、向两侧铺设底瓦。底瓦排好后，用砂浆将底瓦上部随坡抹平，用素水泥浆加108胶，将SBCI20防水卷材铺设在底瓦上和SBS防水卷材未加熔部分下部。SBS120防水卷材接缝搭接宽度应不小于150mm,粘接牢靠。(SBCI20防水卷材铺设，必须出连檐板口，但不能出底瓦下檐)。屋面挂瓦按规范标准进行施工，确保工程质量。(8)屋面瓦件铺设挂线大面积铺设屋面瓦。四、质量要求及控制要点1、严格按建筑工程施工质量验收统一标准和现行国家建筑工程相关施工质量验收规范、技术规范进行验收。2、屋面找平层必须牢固并具有较高的强度，不得松动起砂，找平层表面要平整光滑，均匀一致。找平层表面不得有尖角、凹坑及破损，转角处应做成
9、半径不小于IOCm的圆弧。3、SBS改性沥青防水卷材厚度不得小于4廊，铺贴卷材搭接时，上下层及相邻两幅卷材的搭接接缝应错开，且搭接宽度不小于8cm。对植筋处应二次加热修补，防止因植筋粘孔引起的渗漏。4、铺瓦应平整，搭接紧密，并满足相应的搭接宽度及长度，行列横平竖直；檐口出檐尺寸一致，檐头平直整齐。瓦件不得有缺角、砂眼、裂纹和翘曲等缺陷。5、防水层施工前基层清理应做到没有浮尘及油污，并剔除基层上余灰等有棱角的地方，避免防水卷材破损。该技术是我们通过多年实践，摸索和总结的一项较适用的屋面及檐口防水施工技术，我们在西安寒窑遗址公园、西安广仁寺、西安楼观台财神文化区、道教商业街、延生观景区等项目通过实施，效果较好，经过近期的雨雪季节，未发现檐口水痕现象，受到了建设单位、设计单位和社会各界的认可和好评，具有一定的实用性和推广价值。
