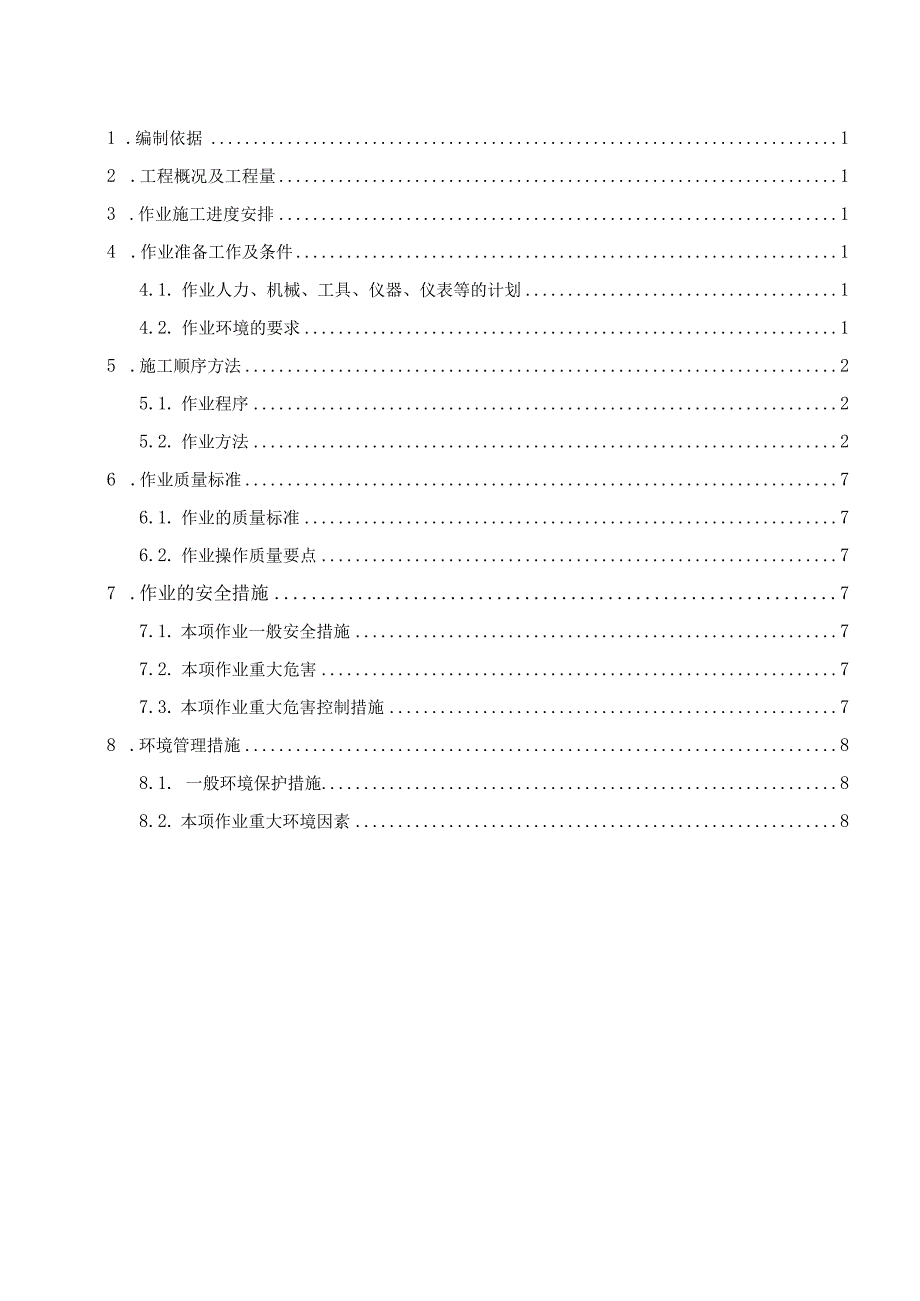

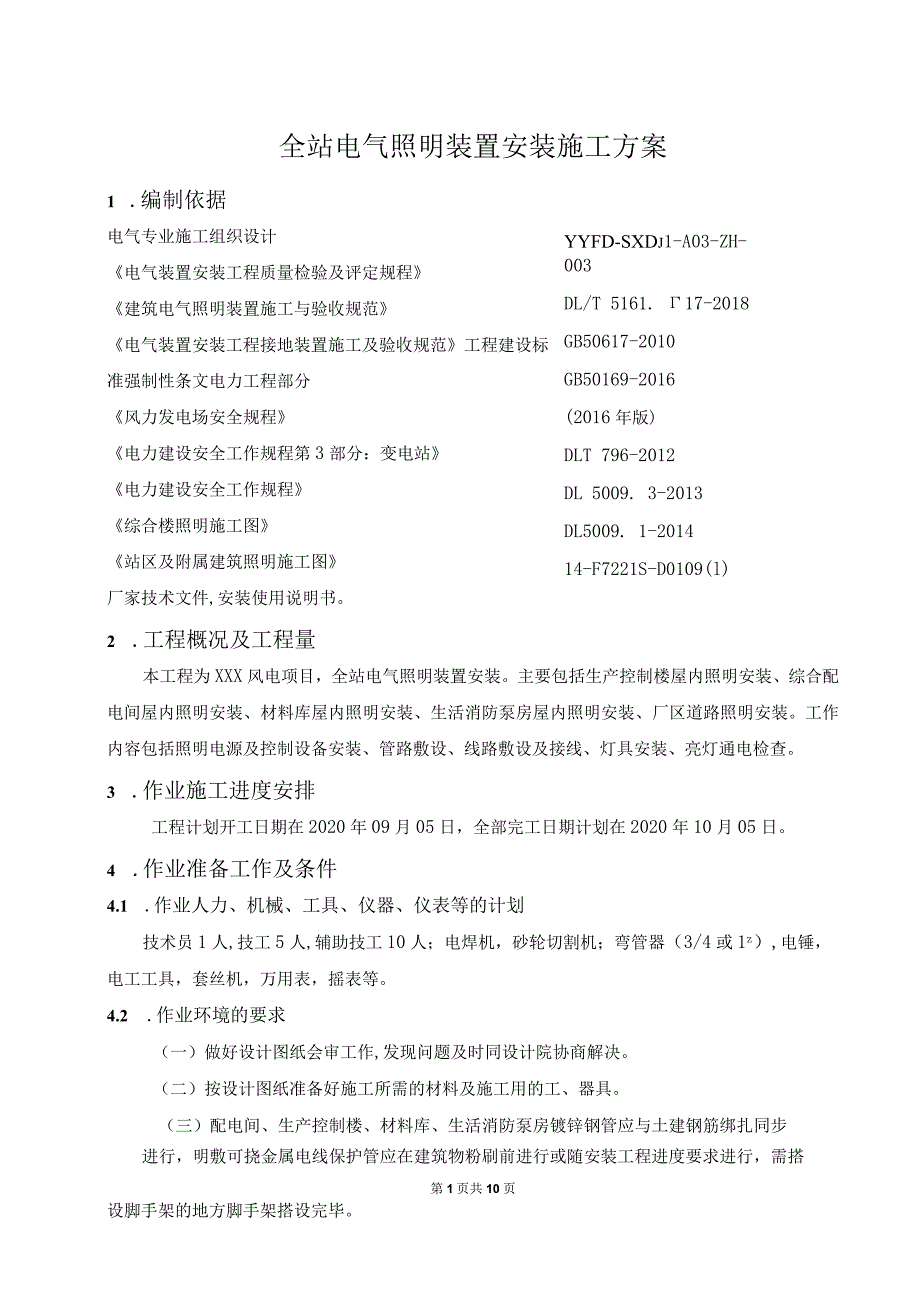

1、1 .编制依据12 .工程概况及工程量13 .作业施工进度安排14 .作业准备工作及条件14.1. 作业人力、机械、工具、仪器、仪表等的计划14.2. 作业环境的要求15 .施工顺序方法25.1. 作业程序25.2. 作业方法26 .作业质量标准76.1. 作业的质量标准76.2. 作业操作质量要点77 .作业的安全措施77.1. 本项作业一般安全措施77.2. 本项作业重大危害77.3. 本项作业重大危害控制措施78 .环境管理措施88.1. 一般环境保护措施88.2. 本项作业重大环境因素8全站电气照明装置安装施工方案1 .编制依据YYFD-SXDj1-A03-ZH-003DL/T 516

2、1. 17-2018GB50617-2010GB50169-2016(2016年版)DLT 796-2012DL 5009. 3-2013DL5009. 1-201414-F7221S-D0109(l)14-F7221S-D0109(2)电气专业施工组织设计电气装置安装工程质量检验及评定规程建筑电气照明装置施工与验收规范电气装置安装工程接地装置施工及验收规范工程建设标准强制性条文电力工程部分风力发电场安全规程电力建设安全工作规程第3部分:变电站电力建设安全工作规程综合楼照明施工图站区及附属建筑照明施工图厂家技术文件,安装使用说明书。2 .工程概况及工程量本工程为XXX风电项目,全站电气照明装置

3、安装。主要包括生产控制楼屋内照明安装、综合配电间屋内照明安装、材料库屋内照明安装、生活消防泵房屋内照明安装、厂区道路照明安装。工作内容包括照明电源及控制设备安装、管路敷设、线路敷设及接线、灯具安装、亮灯通电检查。3 .作业施工进度安排工程计划开工日期在2020年09月05日,全部完工日期计划在2020年10月05日。4 .作业准备工作及条件4.1 .作业人力、机械、工具、仪器、仪表等的计划技术员1人,技工5人,辅助技工10人;电焊机,砂轮切割机;弯管器(3/4或1z),电锤,电工工具,套丝机,万用表,摇表等。4.2 .作业环境的要求(一)做好设计图纸会审工作,发现问题及时同设计院协商解决。(二

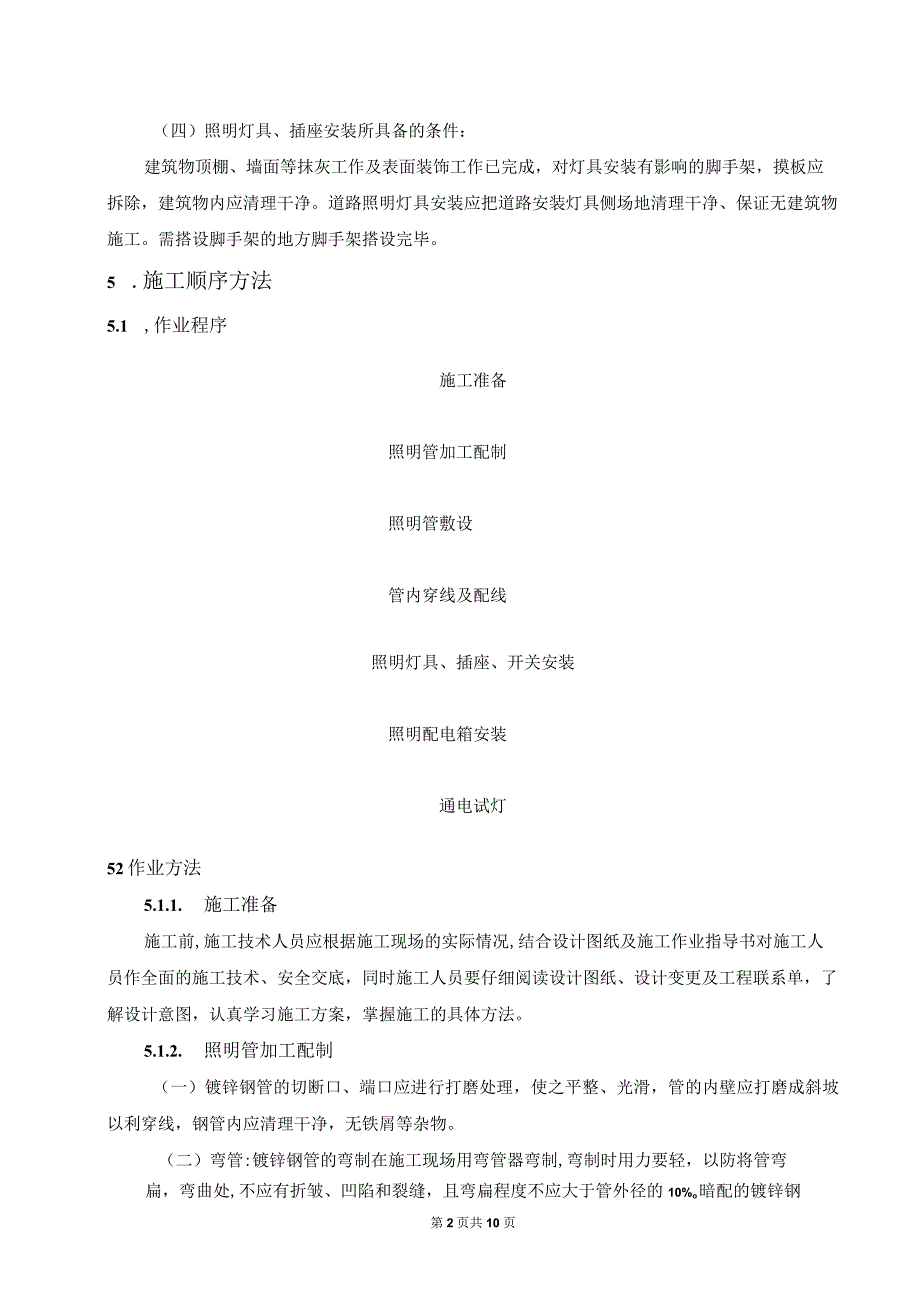

4、)按设计图纸准备好施工所需的材料及施工用的工、器具。(三)配电间、生产控制楼、材料库、生活消防泵房镀锌钢管应与土建钢筋绑扎同步进行,明敷可挠金属电线保护管应在建筑物粉刷前进行或随安装工程进度要求进行,需搭第1页共10页设脚手架的地方脚手架搭设完毕。(四)照明灯具、插座安装所具备的条件:建筑物顶棚、墙面等抹灰工作及表面装饰工作已完成,对灯具安装有影响的脚手架,摸板应拆除,建筑物内应清理干净。道路照明灯具安装应把道路安装灯具侧场地清理干净、保证无建筑物施工。需搭设脚手架的地方脚手架搭设完毕。5 .施工顺序方法5.1 ,作业程序施工准备照明管加工配制照明管敷设管内穿线及配线照明灯具、插座、开关安装照

5、明配电箱安装通电试灯52作业方法5.1.1. 施工准备施工前,施工技术人员应根据施工现场的实际情况,结合设计图纸及施工作业指导书对施工人员作全面的施工技术、安全交底,同时施工人员要仔细阅读设计图纸、设计变更及工程联系单,了解设计意图,认真学习施工方案,掌握施工的具体方法。5.1.2. 照明管加工配制(一)镀锌钢管的切断口、端口应进行打磨处理,使之平整、光滑,管的内壁应打磨成斜坡以利穿线,钢管内应清理干净,无铁屑等杂物。(二)弯管:镀锌钢管的弯制在施工现场用弯管器弯制,弯制时用力要轻,以防将管弯扁,弯曲处,不应有折皱、凹陷和裂缝,且弯扁程度不应大于管外径的10%o暗配的镀锌钢第2页共10页管弯曲

6、半径不应小于管外径的6倍,当埋设于地下或碎内时,其弯曲半径不应小于管外径的10倍。5.1.3. 照明管敷设首先根据设计图纸确定照明灯具、插座、照明箱的位置,然后根据照明灯具、插座、照明箱的位置、设计图纸及施工现场的实际情况确定照明管的走向。(一)采用镀锌钢管时,锌层剥落处应涂防锈漆,若设计有特殊要求时,应按设计要求规定进行防腐处理。暗敷钢管及接线盒的固定方法:用铁丝将钢管固定于碎内钢筋上,接线盒用棉纱或破布填满,用6=5厚的胶皮封口后反扣在模板上穿铅丝与模板绑扎在一起,钢管穿于接线盒的长度不宜超过5mm。(二)照明管的连接 采用螺纹连接时,管端螺纹长度不应小于管接头长度的1/2,连接后,其螺纹

7、宜外露2-3扣,螺纹表面应光滑,无缺损。 采用紧定螺栓连接套管时,螺钉应拧紧;在震动场所,紧定螺钉应有防松动措施。钢管连接处的管口表面应平整、光滑。 明配或暗配的镀锌钢管与箱(盒)的连接应采用锁母或护圈帽固定,用锁紧螺母固定的管端螺纹宜外露锁紧螺母2-3扣。(三)暗敷照明管敷设要和土建施工密切配合,敷设时要根据设计图纸及施工现场的实际情况确定管路的走向,尽量减少弯曲.埋入建筑物、构筑物内的照明管与建筑物、构筑物表面的净距不应小于15mm。(四)暗敷照明管应做好施工原始记录,包括管路走向,接线盒预埋位置,分段施工部分更须注明两端预留管的长度及位置。(五)明敷照明管沿砖墙、碎结构敷设应采用镀锌管卡

8、和胀栓固定,中间管卡的最大间距应符合验标规定,且固定点的距离应均匀,镀锌卡的尺寸须和管的直径相宜。(六)照明管沿墙敷设跨越柱子时应将管子弯成和柱子相同的活弯,其弯曲半径应符合规定,且在柱子的两边0.3m处加以固定。进入照明箱、接线盒明敷的照明管应弯成鸭脖弯和墙紧帖并用管卡固定,进入照明箱(盒)成排的排列的管子应排列整齐,弯曲的弯度一致,照明管进入箱(盒)的长度宜为3-5加。(七)当钢管与设备间接连接时,对室内干燥场所,钢管端部宜增设电线保护软管或可挠金属保护管后引入设备的接线盒内,且钢管管口应包扎紧密;对室外或室内潮湿场所,钢管端部应增设防水弯头,导线应加套保护软管,经弯成滴水弧状后再引入设备

9、接线盒。(八)安装电器的部位均应设置接线盒。第3页共10页(九)暗敷照明管、接线盒应做好封堵、固定工作。(十)可挠金属保护管的敷设应符合下列要求: 弯曲半径不要小于软管外径的6倍; 固定点间的距离不应大于1m,管卡与终端、弯头中点的距离宜为300mm;金属保护管应可靠接地,且不得作为电器气设备的接地导体。(十一)钢管及可挠性金属电线保护管的接地应符合下列要求:当镀锌钢管采用螺纹连接时,连接处的两端应焊接跨接接地线或采用专用接地卡跨接;镀锌钢管或可挠金属保护管的接地宜采用专用接地卡跨接,不得采用熔焊连接。金属电线保护管和金属盒(箱)必须与保护地线(PE)有可靠的电气连接。5.1.4. 管内穿线及

10、配线(一)穿管敷设的绝缘导线,其额定电压不应低于500V,所穿设的导线应符合设计要求的规格、型号.。(二)暗敷管穿线应在建筑物抹灰、粉刷及地面工程结束后进行,穿线之前应将管内的积水及杂物清理干净。(三)管内穿线若太长时,应在导线上抹上滑石粉用细铁丝引拉法穿线。(四)剖开导线的绝缘层时,不应损伤芯线;芯线连接后,绝缘带应包缠均匀紧密,其绝缘强度不应低于原绝缘层的绝缘强度;在接线端子的根部与导线绝缘层间的空隙处,应采用绝缘带包缠严密;(五)当采用多相导线时,其相线的颜色应易于区分,相线与零线的颜色应不同,同一建筑物、构筑物内的导线,其颜色选择应统一;保护地线(PE)应采用黄绿相间的绝缘导线;零线宜

11、采用淡兰色绝缘导线;(六)配线工程施工后,应进行各回路的绝缘检查,绝缘电阻值应符合现行国家标准电气装置安装工程电气设备交接试验标准的有关规定,并作好记录。(七)配线工程施工后,保护地线(PE)连接应可靠。对带有漏电保护装置的线路应作模拟动作试验,并作好记录。5.1.5. 照明灯具安装(一)照明灯具安装应按设计图纸所给的规格、型号进行安装,其位置、高度应按图纸标示和说明进行。(二)照明设备及器材到达施工现场后,应按下列要求检查:技术文件齐全;型号、规格及外观质量符合设计及施工验收规范的规定;第4页共10页灯具及附件齐全,并无机械损伤、变形、油漆脱落和灯罩破裂等缺陷。(三)照明灯具不得直接安装在可

12、燃构件上;当灯具表面高温部位靠近可燃物时,应采取隔热、散热措施。(四)高、低压配电设备及母线正上方,不应安装灯具。(五)室外安装的照明灯具距地面的高度应符合设计要求,当设计无要求时,距地面的高度不易小于3m,当在墙上安装时距地面的高度不应小于2.5mo(六)对装有灯泡的吸顶灯具,灯泡不应紧贴灯罩;当灯泡与绝缘之间的距离小于5mm时,灯泡与绝缘之间应采取隔热措施。(七)对同一室内或场所成排安装的灯具,其中心线偏差不应大于5mm。(八)日光灯和高压汞灯及其附件应配套使用,安装位置应便于检查和维修。(九)灯具固定应牢固可靠。每个灯具固定用的螺钉或螺栓不应少于两个。(十)公共场所用的出口指示灯,应有明

13、显的标志。(十一)嵌入顶棚内的装饰灯具的安装应符合下列要求:灯具应固定于专设框架上,导线不应贴近灯具外壳,且在灯盒内留有余量,灯具的边框应紧贴在顶棚面上。矩形灯具的边框宜与顶棚面的装饰线平行,其偏差不应大于5mm。(十二)事故照明系统照明装置安装按设计图纸进行。(十三)凡悬有吊顶的房间,灯具的位置一定要与吊顶装饰板的几何图相协调,从接线盒引至灯具的导线可穿金属软管。(十四)每个回路所装灯具,数量按设计图纸标定的数量进行安装,不得随意乱装。5.1.6. 插座安装(一)插座的安装高度应符合设计的规定,同一室内安装的插座高度差不宜大于5mm,并列安装的相同型号的插座高度差不宜大于1mm。(二)插座的

14、接线应符合下列要求:单相两孔插座,面对插座的右孔或上孔与相线相接,左孔或下孔与零线相接,单相三孔插座,面对插座的右孔与相线相接,左孔与零线相接。单相三孔、三相四孔及三相五孔插座的接地线或零线均应接在上孔。插座的接地端子不应与零线端子直接相连。当交流、直流或不同电压等级的插座安装在同一场所时,应有明显的区别,且必须选择不同结构、不同规格和不能互换的插座,其配套的插头应按交流、直流或不同电压等级区别使用。同一场所的三相插座,其相位必须一致。(三)暗装的插座应采用专用盒,专用盒的四周不应有孔隙,且盖板应端正,并紧帖墙面,在潮湿场所,应采用密封良好的防溅插座。5.1.7. 开关安装(一)安装在同一建筑

15、物、构筑物内开关,宜采用同一系列的产品,开关的安装位置应符合设计要求或使用方便。开关的通、断位置应一致,且操作灵活、接触可靠。(二)开关安装的位置应便于操作,开关距边缘门框的距离宜为0.15-0.2m,开关距地面的高度符合设计要求。(三)并列安装的相同型号开关距地面高度应一致,高度偏差不应大于1mm,同一室内安装的开关高度不应大于5mmO(四)暗装的开关应采用专用盒,专用盒的四周不应有空隙,且盖板应端正,并紧贴墙面。(五)图纸有特殊要求以图纸设计为准。5.1.8. 照明配电箱安装(一)照明配电箱安装应牢固可靠,其垂直偏差不应大于3mm,暗装时照明配电箱的四周应无缝隙,其面板四周边缘应紧贴墙面,箱体与建筑物、构筑物部分应涂防腐漆。(二)照明配电箱的安装高度以设计为准。(三)照明配电箱内应分别设置工作零线和保护零线(PE)汇流排,工作零线与保护零线应在汇流排上连接,不得绞接,并应编号,所有的照明箱,开关均应按接线图中所给定值进行整定。(四)照明箱上应标明用电回路名称。(五)照明配电箱应可靠接地。
