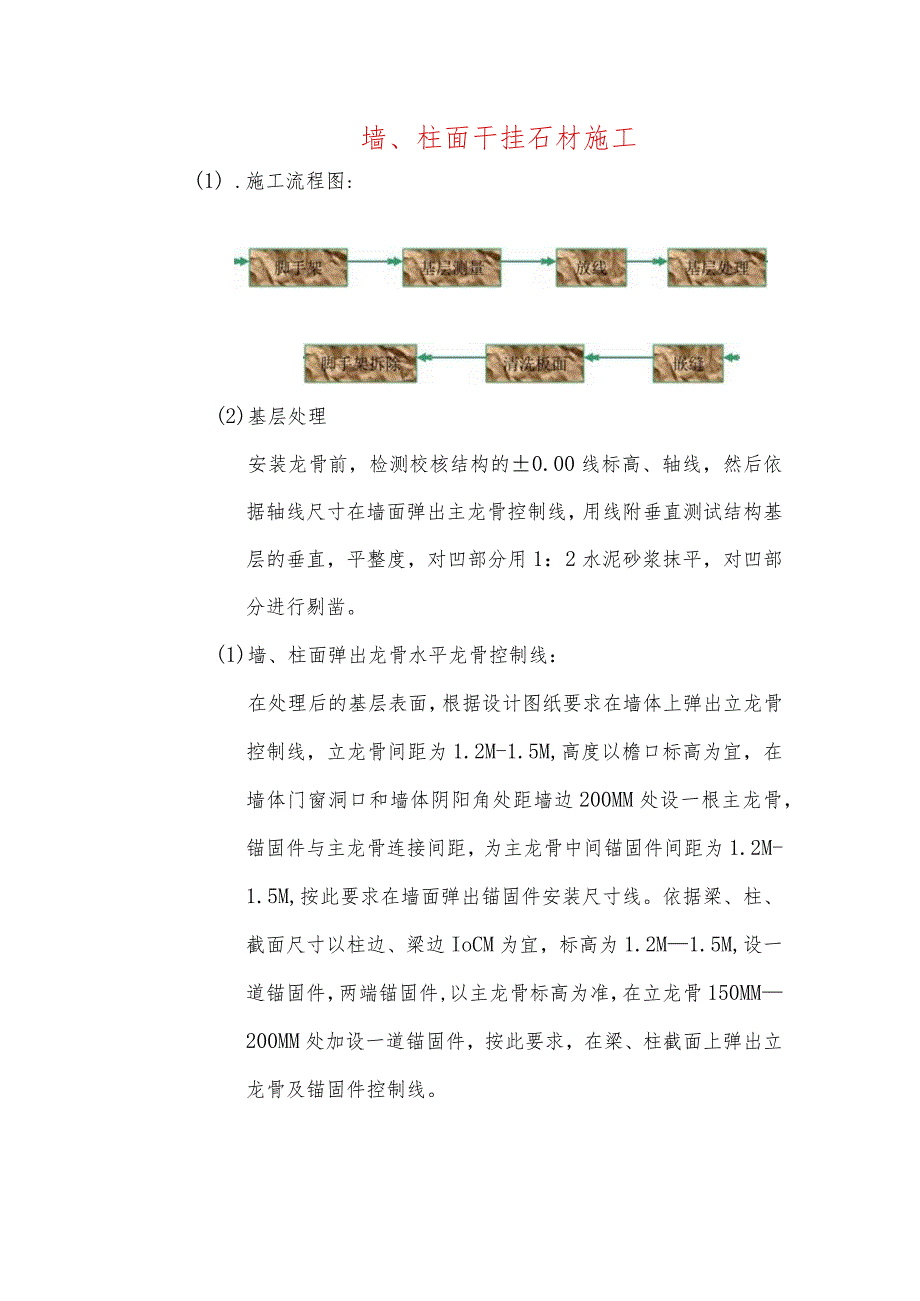

墙、柱面干挂石材施工.docx_第1页
第1页 / 共4页

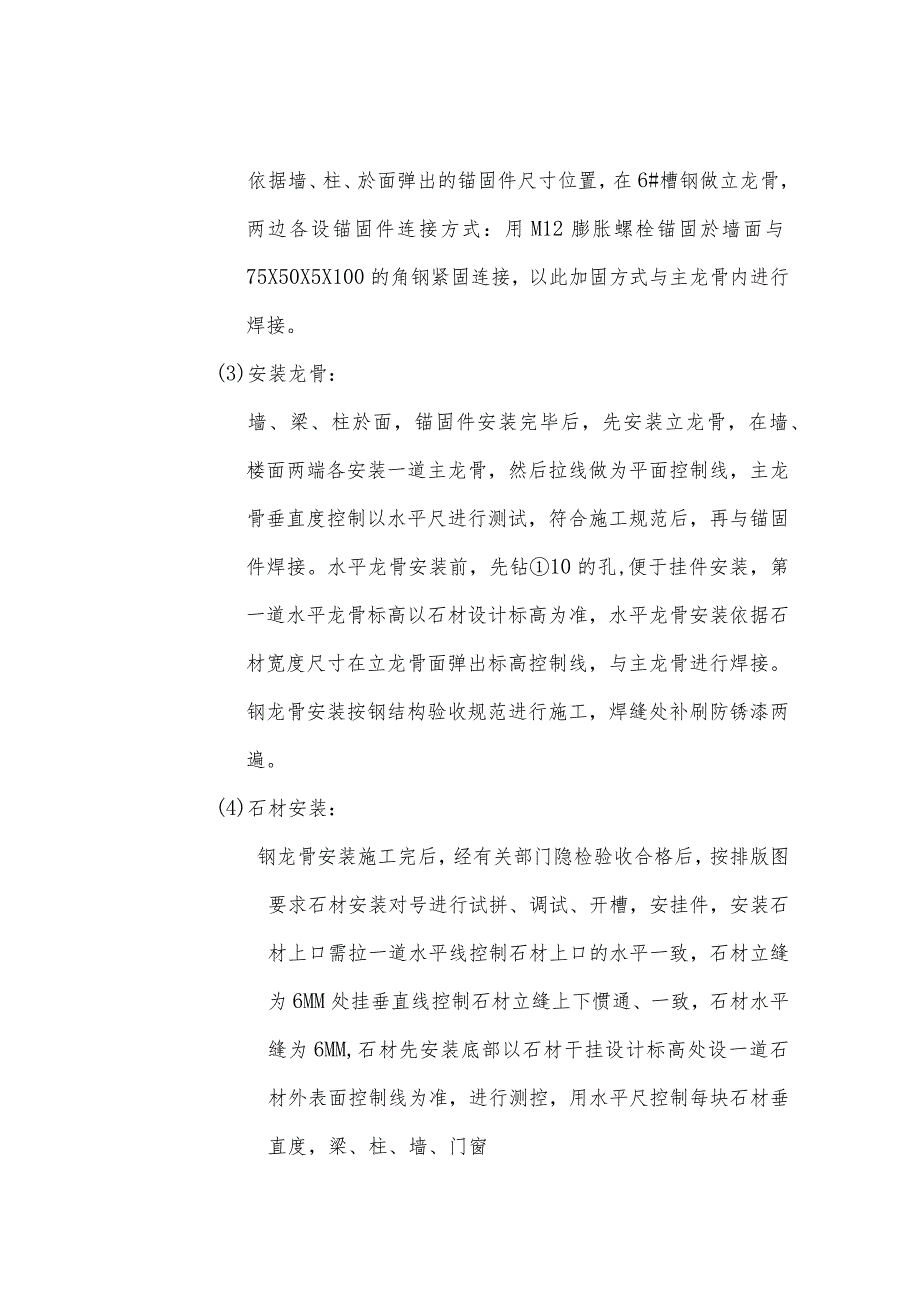

墙、柱面干挂石材施工.docx_第2页
第2页 / 共4页

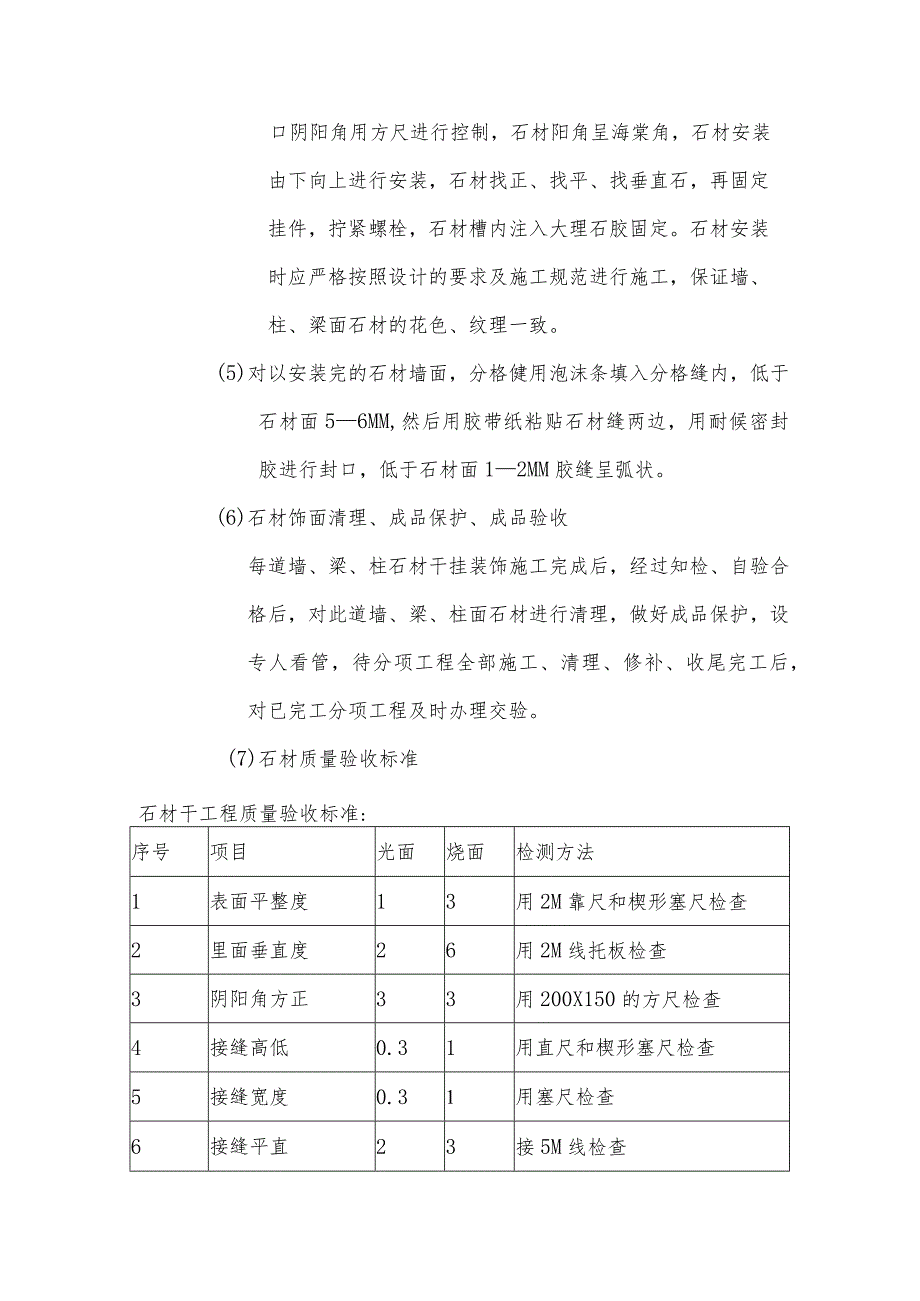

墙、柱面干挂石材施工.docx_第3页
第3页 / 共4页
墙、柱面干挂石材施工.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《墙、柱面干挂石材施工.docx》由会员分享,可在线阅读,更多相关《墙、柱面干挂石材施工.docx(4页珍藏版)》请在第壹文秘上搜索。

1、墙、柱面干挂石材施工(1).施工流程图:(2)基层处理安装龙骨前,检测校核结构的0.00线标高、轴线,然后依据轴线尺寸在墙面弹出主龙骨控制线,用线附垂直测试结构基层的垂直,平整度,对凹部分用1:2水泥砂浆抹平,对凹部分进行剔凿。(1)墙、柱面弹出龙骨水平龙骨控制线:在处理后的基层表面,根据设计图纸要求在墙体上弹出立龙骨控制线,立龙骨间距为1.2M-1.5M,高度以檐口标高为宜,在墙体门窗洞口和墙体阴阳角处距墙边200MM处设一根主龙骨,锚固件与主龙骨连接间距,为主龙骨中间锚固件间距为1.2M-1.5M,按此要求在墙面弹出锚固件安装尺寸线。依据梁、柱、截面尺寸以柱边、梁边IoCM为宜,标高为1.

2、2M1.5M,设一道锚固件,两端锚固件,以主龙骨标高为准,在立龙骨150MM200MM处加设一道锚固件,按此要求,在梁、柱截面上弹出立龙骨及锚固件控制线。依据墙、柱、於面弹出的锚固件尺寸位置,在6#槽钢做立龙骨,两边各设锚固件连接方式:用M12膨胀螺栓锚固於墙面与75X50X5X100的角钢紧固连接,以此加固方式与主龙骨内进行焊接。(3)安装龙骨:墙、梁、柱於面,锚固件安装完毕后,先安装立龙骨,在墙、楼面两端各安装一道主龙骨,然后拉线做为平面控制线,主龙骨垂直度控制以水平尺进行测试,符合施工规范后,再与锚固件焊接。水平龙骨安装前,先钻10的孔,便于挂件安装,第一道水平龙骨标高以石材设计标高为准

3、,水平龙骨安装依据石材宽度尺寸在立龙骨面弹出标高控制线,与主龙骨进行焊接。钢龙骨安装按钢结构验收规范进行施工,焊缝处补刷防锈漆两遍。(4)石材安装:钢龙骨安装施工完后,经有关部门隐检验收合格后,按排版图要求石材安装对号进行试拼、调试、开槽,安挂件,安装石材上口需拉一道水平线控制石材上口的水平一致,石材立缝为6MM处挂垂直线控制石材立缝上下惯通、一致,石材水平缝为6MM,石材先安装底部以石材干挂设计标高处设一道石材外表面控制线为准,进行测控,用水平尺控制每块石材垂直度,梁、柱、墙、门窗口阴阳角用方尺进行控制,石材阳角呈海棠角,石材安装由下向上进行安装,石材找正、找平、找垂直石,再固定挂件,拧紧螺

4、栓,石材槽内注入大理石胶固定。石材安装时应严格按照设计的要求及施工规范进行施工,保证墙、柱、梁面石材的花色、纹理一致。(5)对以安装完的石材墙面,分格健用泡沫条填入分格缝内,低于石材面56MM,然后用胶带纸粘贴石材缝两边,用耐候密封胶进行封口,低于石材面12MM胶缝呈弧状。(6)石材饰面清理、成品保护、成品验收每道墙、梁、柱石材干挂装饰施工完成后,经过知检、自验合格后,对此道墙、梁、柱面石材进行清理,做好成品保护,设专人看管,待分项工程全部施工、清理、修补、收尾完工后,对已完工分项工程及时办理交验。(7)石材质量验收标准石材干工程质量验收标准:序号项目光面烧面检测方法1表面平整度13用2M靠尺和楔形塞尺检查2里面垂直度26用2M线托板检查3阴阳角方正33用200X150的方尺检查4接缝高低0.31用直尺和楔形塞尺检查5接缝宽度0.31用塞尺检查6接缝平直23接5M线检查A、架焊接工程质量验收标准:序号项目验收标准检测方法1表面平整度5拉铁丝线检查2立面垂直度10用吊线和角尺检查3焊接缝长度260用直尺检查4焊接缝高度5用直尺和小尖锤检查5主龙骨间距60用卷尺检查
