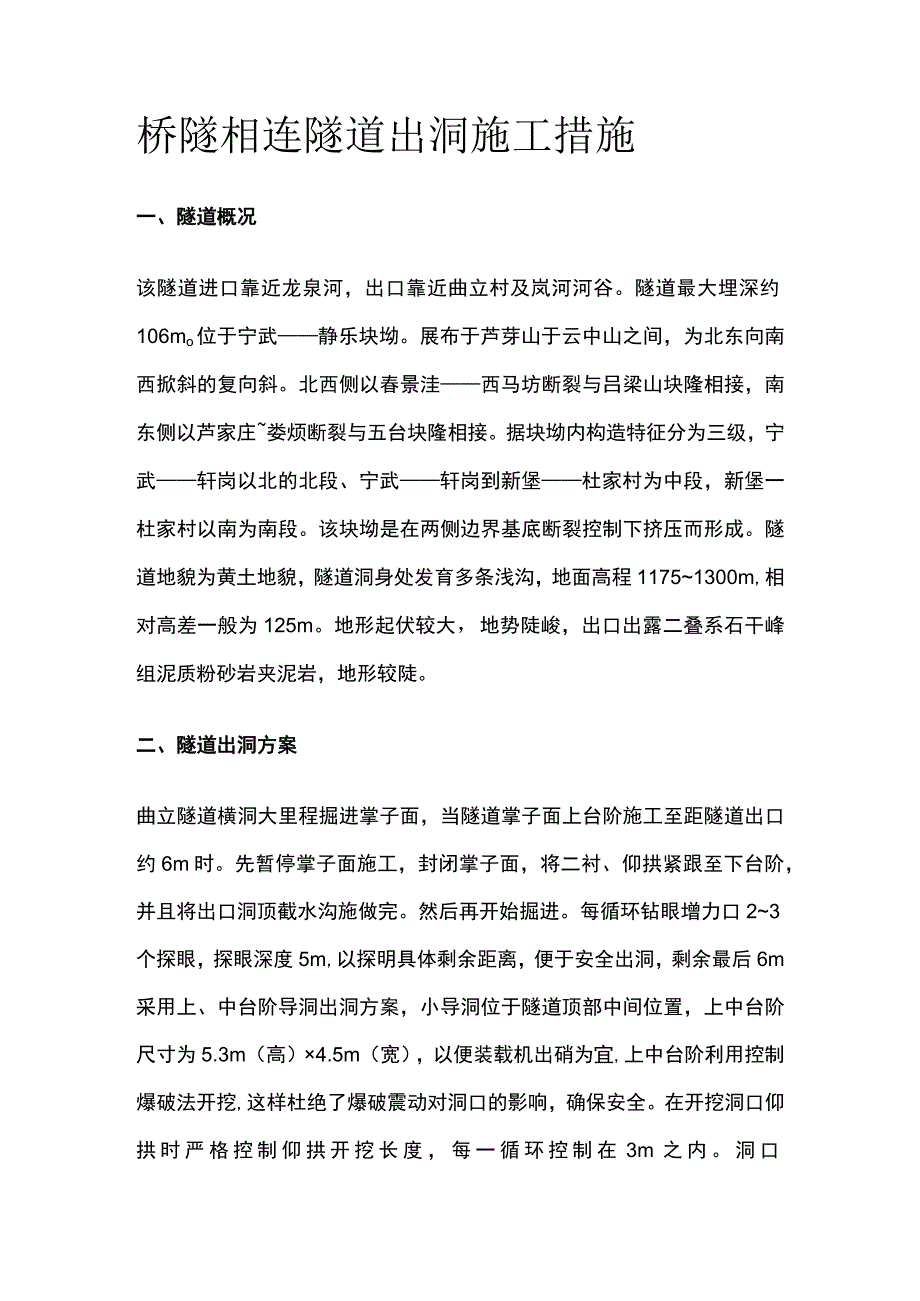

1、桥隧相连隧道出洞施工措施一、隧道概况该隧道进口靠近龙泉河，出口靠近曲立村及岚河河谷。隧道最大埋深约106mo位于宁武静乐块坳。展布于芦芽山于云中山之间，为北东向南西掀斜的复向斜。北西侧以春景洼西马坊断裂与吕梁山块隆相接，南东侧以芦家庄娄烦断裂与五台块隆相接。据块坳内构造特征分为三级，宁武轩岗以北的北段、宁武轩岗到新堡杜家村为中段，新堡一杜家村以南为南段。该块坳是在两侧边界基底断裂控制下挤压而形成。隧道地貌为黄土地貌，隧道洞身处发育多条浅沟，地面高程11751300m,相对高差一般为125m。地形起伏较大，地势陡峻，出口出露二叠系石干峰组泥质粉砂岩夹泥岩，地形较陡。二、隧道出洞方案曲立隧道横洞大

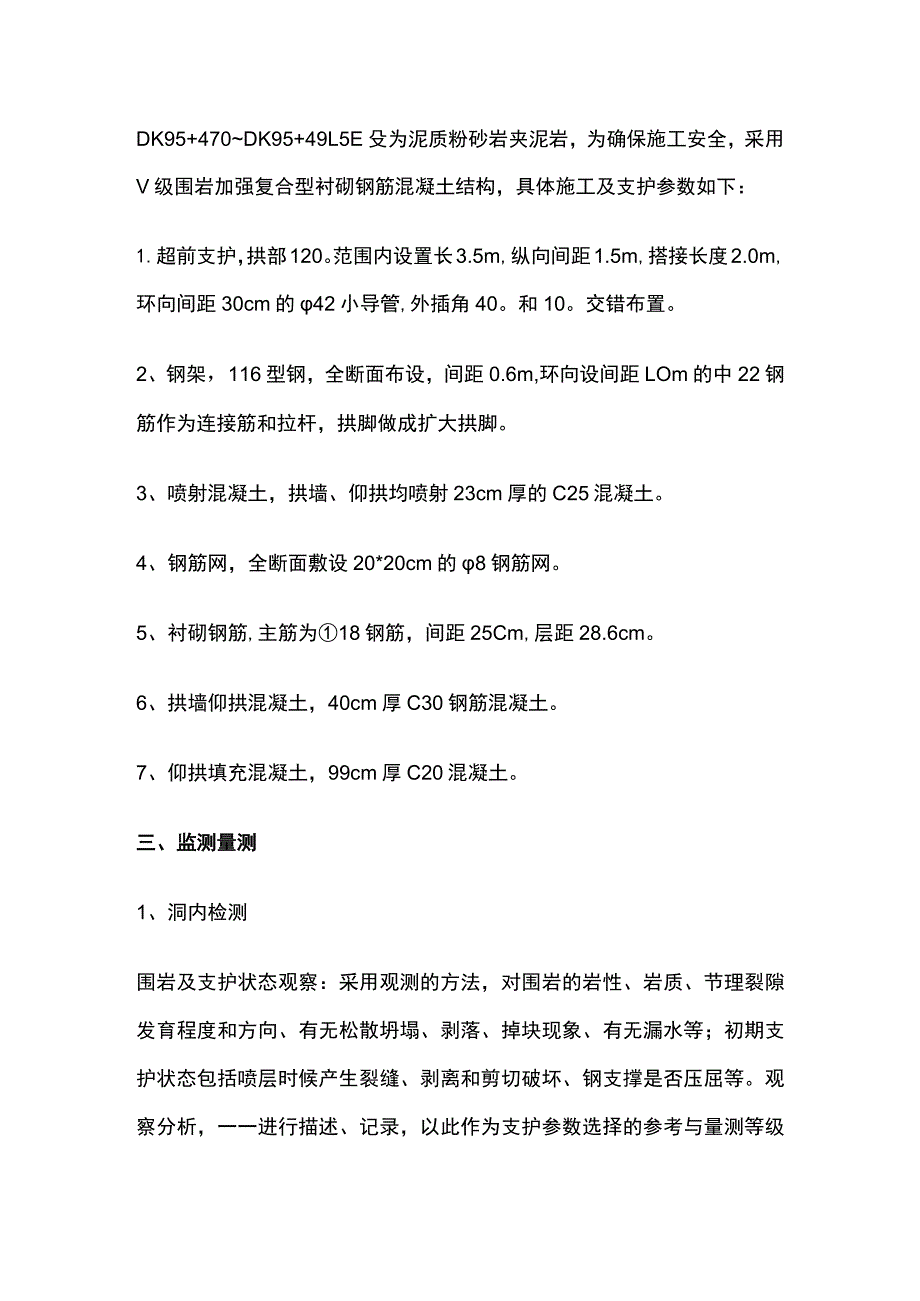

2、里程掘进掌子面，当隧道掌子面上台阶施工至距隧道出口约6m时。先暂停掌子面施工，封闭掌子面，将二衬、仰拱紧跟至下台阶，并且将出口洞顶截水沟施做完。然后再开始掘进。每循环钻眼增力口23个探眼，探眼深度5m,以探明具体剩余距离，便于安全出洞，剩余最后6m采用上、中台阶导洞出洞方案，小导洞位于隧道顶部中间位置，上中台阶尺寸为5.3m（高）4.5m（宽），以便装载机出硝为宜,上中台阶利用控制爆破法开挖,这样杜绝了爆破震动对洞口的影响，确保安全。在开挖洞口仰拱时严格控制仰拱开挖长度，每一循环控制在3m之内。洞口DK95+470DK95+49L5E殳为泥质粉砂岩夹泥岩，为确保施工安全，采用V级围岩加强复合型
3、衬砌钢筋混凝土结构，具体施工及支护参数如下：1.超前支护，拱部120。范围内设置长3.5m,纵向间距1.5m,搭接长度2.0m,环向间距30cm的42小导管,外插角40。和10。交错布置。2、钢架，116型钢，全断面布设，间距0.6m,环向设间距LOm的中22钢筋作为连接筋和拉杆，拱脚做成扩大拱脚。3、喷射混凝土，拱墙、仰拱均喷射23cm厚的C25混凝土。4、钢筋网，全断面敷设20*20cm的8钢筋网。5、衬砌钢筋,主筋为18钢筋，间距25Cm,层距28.6cm。6、拱墙仰拱混凝土，40cm厚C30钢筋混凝土。7、仰拱填充混凝土，99cm厚C20混凝土。三、监测量测1、洞内检测围岩及支护状态观

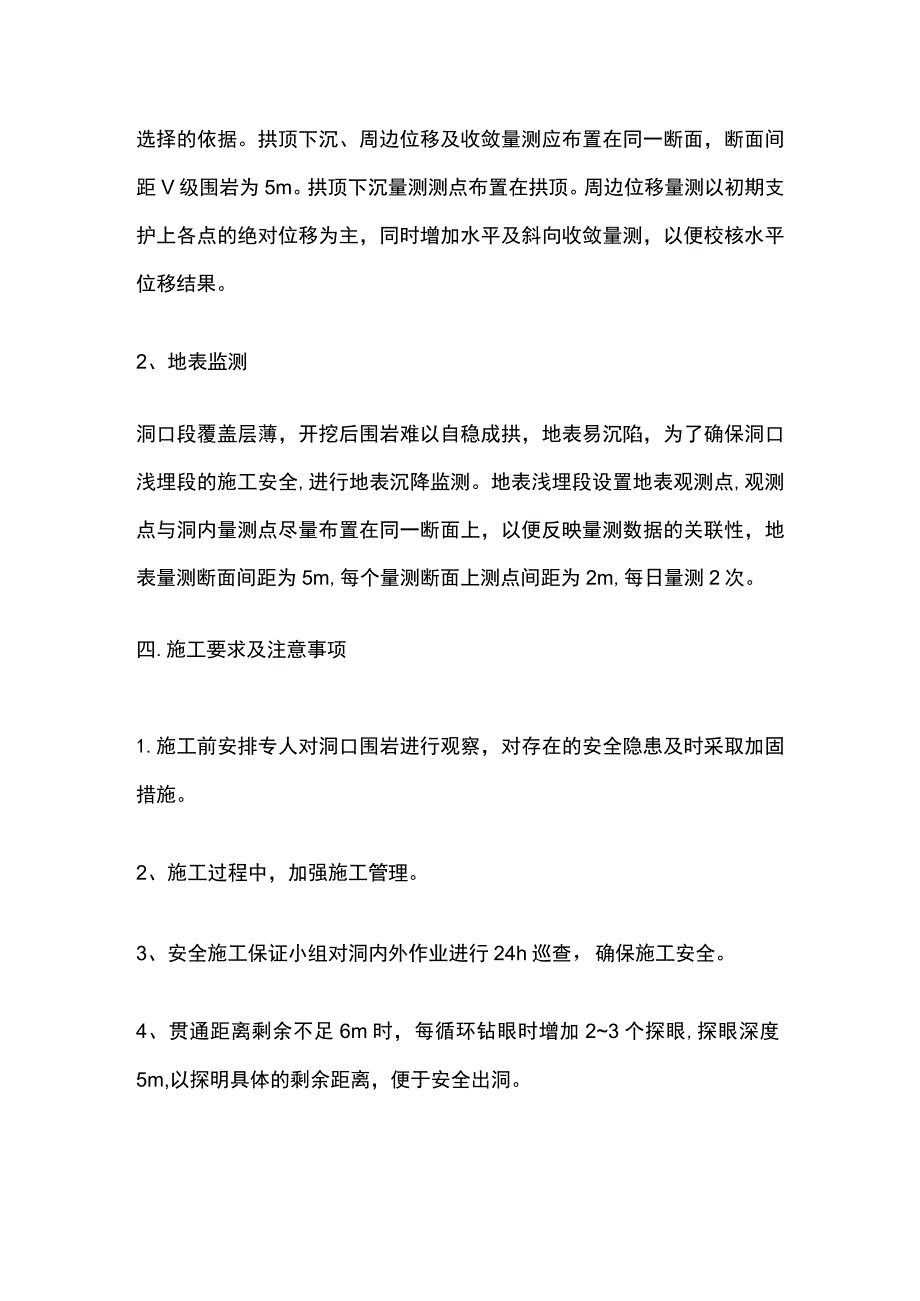

4、察：采用观测的方法，对围岩的岩性、岩质、节理裂隙发育程度和方向、有无松散坍塌、剥落、掉块现象、有无漏水等；初期支护状态包括喷层时候产生裂缝、剥离和剪切破坏、钢支撑是否压屈等。观察分析，一一进行描述、记录，以此作为支护参数选择的参考与量测等级选择的依据。拱顶下沉、周边位移及收敛量测应布置在同一断面，断面间距V级围岩为5m。拱顶下沉量测测点布置在拱顶。周边位移量测以初期支护上各点的绝对位移为主，同时增加水平及斜向收敛量测，以便校核水平位移结果。2、地表监测洞口段覆盖层薄，开挖后围岩难以自稳成拱，地表易沉陷，为了确保洞口浅埋段的施工安全,进行地表沉降监测。地表浅埋段设置地表观测点,观测点与洞内量测点尽量布置在同一断面上，以便反映量测数据的关联性，地表量测断面间距为5m,每个量测断面上测点间距为2m,每日量测2次。四.施工要求及注意事项1.施工前安排专人对洞口围岩进行观察，对存在的安全隐患及时采取加固措施。2、施工过程中，加强施工管理。3、安全施工保证小组对洞内外作业进行24h巡查，确保施工安全。4、贯通距离剩余不足6m时，每循环钻眼时增加23个探眼,探眼深度5m,以探明具体的剩余距离，便于安全出洞。5、在进入掌子面施工前，应先对掌子面周边围岩进行详细调查，无安全隐患后方可继续进行正常施工。6、开挖后及时进行初喷和初期支护，并加强对掌子面附近围岩的巡回找顶工作，以防落石伤人。
