《混凝土结构非荷载裂缝控制.docx》由会员分享，可在线阅读，更多相关《混凝土结构非荷载裂缝控制.docx（14页珍藏版）》请在第壹文秘上搜索。

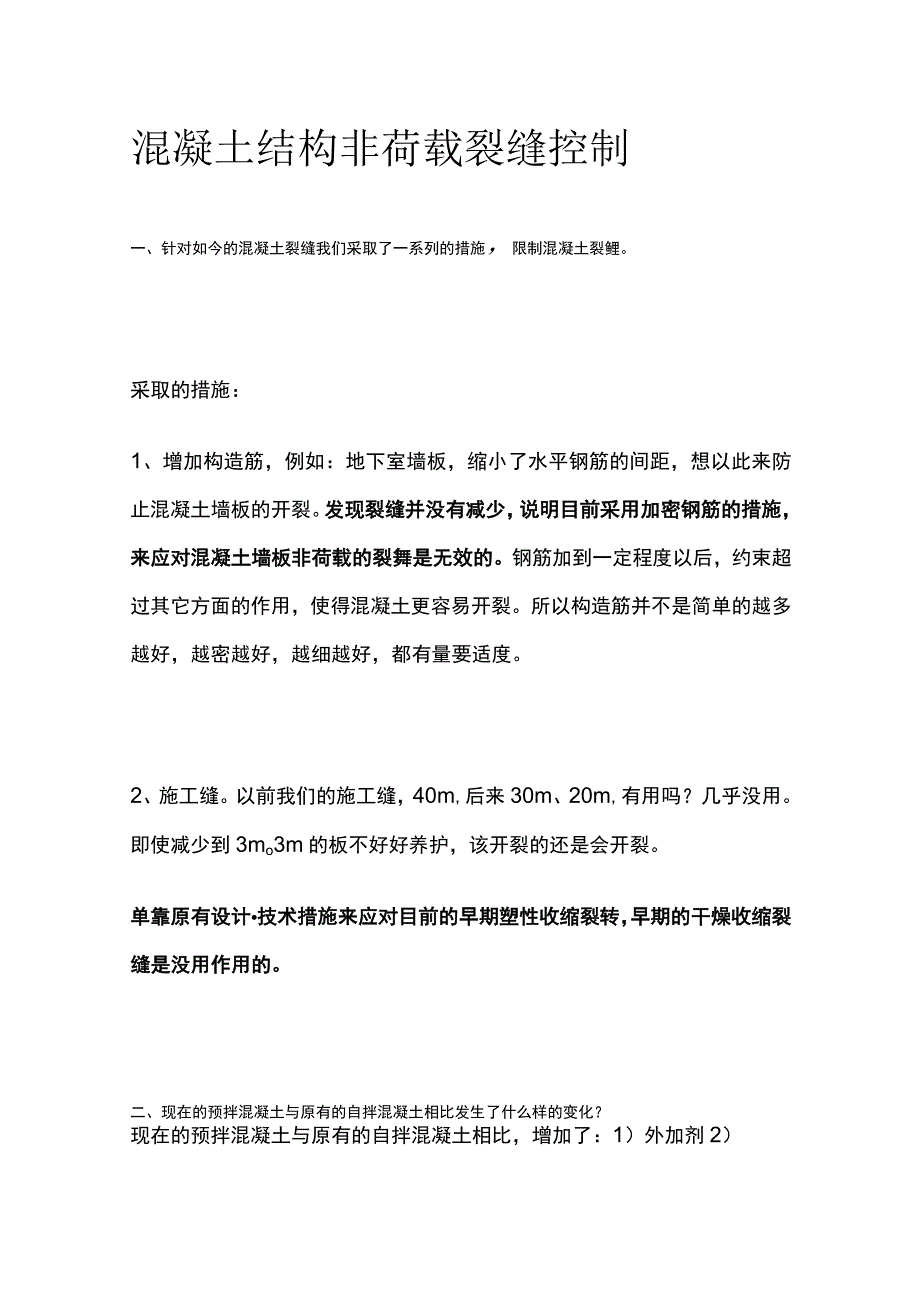

1、混凝土结构非荷载裂缝控制一、针对如今的混凝土裂缝我们采取了一系列的措施，限制混凝土裂鲤。采取的措施：1、增加构造筋，例如：地下室墙板，缩小了水平钢筋的间距，想以此来防止混凝土墙板的开裂。发现裂缝并没有减少，说明目前采用加密钢筋的措施，来应对混凝土墙板非荷载的裂舞是无效的。钢筋加到一定程度以后，约束超过其它方面的作用，使得混凝土更容易开裂。所以构造筋并不是简单的越多越好，越密越好，越细越好，都有量要适度。2、施工缝。以前我们的施工缝，40m,后来30m、20m,有用吗？几乎没用。即使减少到3mo3m的板不好好养护，该开裂的还是会开裂。单靠原有设计技术措施来应对目前的早期塑性收缩裂转，早期的干燥收

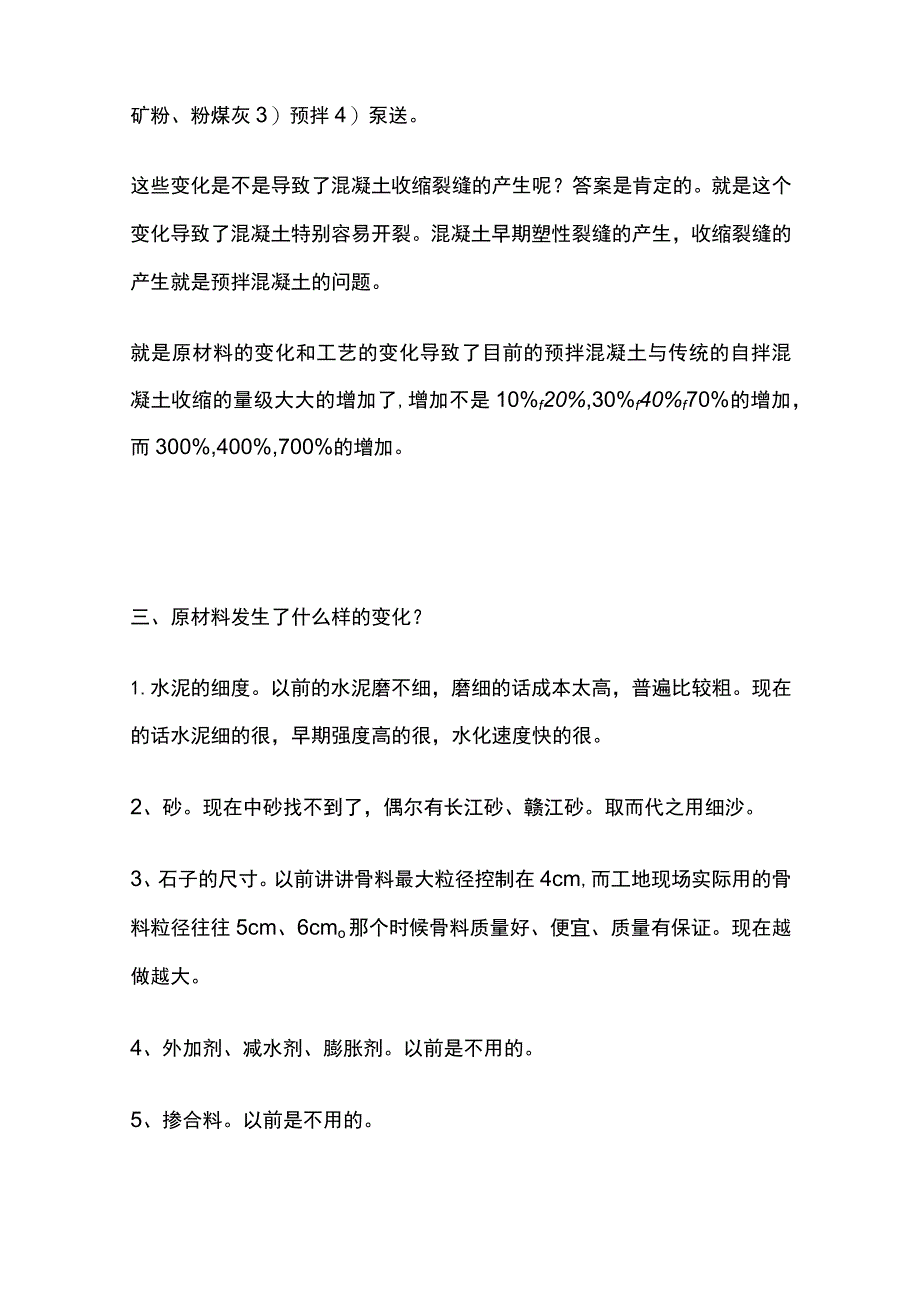

2、缩裂缝是没用作用的。二、现在的预拌混凝土与原有的自拌混凝土相比发生了什么样的变化？现在的预拌混凝土与原有的自拌混凝土相比，增加了：1）外加剂2）矿粉、粉煤灰3）预拌4）泵送。这些变化是不是导致了混凝土收缩裂缝的产生呢？答案是肯定的。就是这个变化导致了混凝土特别容易开裂。混凝土早期塑性裂缝的产生，收缩裂缝的产生就是预拌混凝土的问题。就是原材料的变化和工艺的变化导致了目前的预拌混凝土与传统的自拌混凝土收缩的量级大大的增加了,增加不是10%f20%,30%f40%f70%的增加，而300%,400%,700%的增加。三、原材料发生了什么样的变化？1.水泥的细度。以前的水泥磨不细，磨细的话成本太高，普

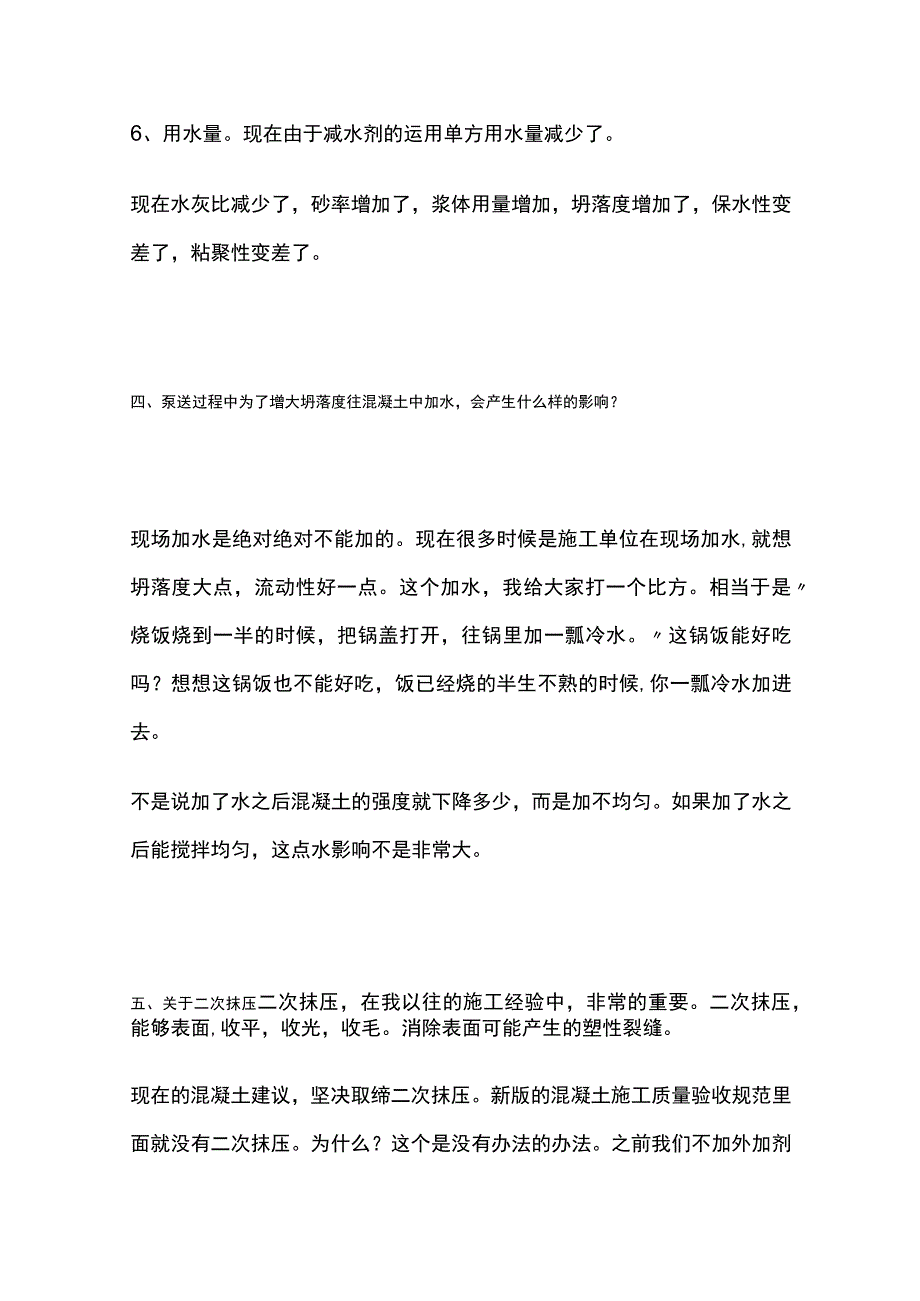

3、遍比较粗。现在的话水泥细的很，早期强度高的很，水化速度快的很。2、砂。现在中砂找不到了，偶尔有长江砂、赣江砂。取而代之用细沙。3、石子的尺寸。以前讲讲骨料最大粒径控制在4cm,而工地现场实际用的骨料粒径往往5cm、6cmo那个时候骨料质量好、便宜、质量有保证。现在越做越大。4、外加剂、减水剂、膨胀剂。以前是不用的。5、掺合料。以前是不用的。6、用水量。现在由于减水剂的运用单方用水量减少了。现在水灰比减少了，砂率增加了，浆体用量增加，坍落度增加了，保水性变差了，粘聚性变差了。四、泵送过程中为了增大坍落度往混凝土中加水，会产生什么样的影响？现场加水是绝对绝对不能加的。现在很多时候是施工单位在现场加
4、水,就想坍落度大点，流动性好一点。这个加水，我给大家打一个比方。相当于是烧饭烧到一半的时候，把锅盖打开，往锅里加一瓢冷水。这锅饭能好吃吗？想想这锅饭也不能好吃，饭已经烧的半生不熟的时候,你一瓢冷水加进去。不是说加了水之后混凝土的强度就下降多少，而是加不均匀。如果加了水之后能搅拌均匀，这点水影响不是非常大。五、关于二次抹压二次抹压，在我以往的施工经验中，非常的重要。二次抹压，能够表面,收平，收光，收毛。消除表面可能产生的塑性裂缝。现在的混凝土建议，坚决取缔二次抹压。新版的混凝土施工质量验收规范里面就没有二次抹压。为什么？这个是没有办法的办法。之前我们不加外加剂的混凝土从初凝到终凝，时长23个小时
5、，也就是说在这两三个小时内你的二次搓压都是有效的，以前的工程量也小，所以有足够的时间让我们去完成二次抹压。现在的混凝土尽管凝结时间拉的很长,7小时10小时。但是关键的变化在于从初凝到终凝的时间大大缩到了1个小时左右。经常是初凝过了半小时就终凝。在我们老的施工规范里面也是有问题的，在混凝土凝结之前（前后）完成二次抹压，它没有说是初凝还是终凝。同时又规定了混凝土强度在1.2mpa以前，认识不准上去的。意味要等到混凝土硬了以后，人走上去没有鞋印了之后才能往上走。这个就一定是终凝以后。真正的二次抹压必须是在初凝前后完成。所以这个时间点比较难掌握。我们觉得让施工单位来控制这个事情是不可能。因此建议取消二
6、次抹压。但是二次抹压不做了怎么办呢？养护怎么做呢？表面质量怎么控制呢？表面浮浆这么难看，如何把它打毛？等等一系列问题随之而来。六、粉煤灰、矿粉对混凝土早起收缩到底是增大作用还是降低作用？告诉大家一个结论只要是合格的粉煤灰.矿粉，混凝土的收缩一定是下降的。无论是理论还是实际结果都是这样。加10%、20%、30%的粉煤灰收缩一定是下降的。其实大家都能搞明白，这个粉煤灰是死的么，它的水化作用很慢。在早期的24小时，甚至3天之内，它根本就是沙子一样的功能，它哪里来的收缩，收缩是水泥水化才会产生收缩。所以理论上能说清楚,实际情况也是这样。单掺矿粉收缩减小,粉煤灰.矿粉均掺收缩也减小。七、减水剂不用行不行
7、？真正增大混凝土收缩的核心是减水剂，那么不用减水剂行不行，抱歉不用减水剂一般混凝土公司生产不了，没办法运输，没办法完成施工。在这个条件下面呢，外加剂必须用，但是外加剂确确实实是增大收缩最核心的问题。我前面讲到会增加300%,500%f700%,就是这类减水剂的问题。又不得不用，这就成为了我们最大的难题。这个减水剂有一个问题，现在在讲到减水剂怎么用的啊？大家都知道，这个降低用水量，提高流动性，降低水泥用量，讲的全是优点，没有任何混凝土减水剂的说明书卖给你的时候会讲一下这个用了还会有什么副作用。我们平常讲是药3分毒，减水剂就是混凝土的药。这个药是必须要吃的，生病了，要解决问题的么。是药三分毒！混凝
8、土外加剂带来的负面影响。我们水泥浆体的粘聚性下降了，浆体对砂石料的包裹性下降了。就目前来讲全世界都一样,没有什么可用的招。如何去解决它呢？要认识两个问题，首先没有外加剂不可能有今天，混凝土外加剂是革命性的成果，这个成果是以破坏某些东西为代价的，这个代价就是早期裂缝。但是我们希望所有的应用部门，包括混凝土公司，施工单位，把加减水剂的混凝土当作新材料来研究。绝对不是传统的材料，虽然我们还叫其为普通混凝土。八、为什么我们对减水剂的问题被掩盖起来没有被发现呢？国家标准出了问题！国家标准的检测方法测定收缩是怎么测的呢？前三天归零，就是试件成型好，水里养护三天，拿出来后测数据正常，再来测后28天的收缩。那
9、么前三天呢？它当作收缩是零。即使这样子，我们国家的减水剂标准规范规定，无论是优等品合格品，收缩还允许增大35%o而且这个时候是怎么做的呢?指的是在同等的坍落度条件下，用水量比不掺减水剂的要少，水灰比减少了，用水量减少了，还允许收缩增大35%o这就是目前外加剂的国家标准。但是这个35%还是把前三天归零得到的结果。那么前三天不重要吗？我们能不能研究研究考虑考虑前三天的结果怎么样呢？我们历经十多年一直在研究这个问题。从初凝开始测试，也就是两天之内，48小时之内收缩的发展情况怎么样？不加外加剂的混凝土，收缩就是很小，怎么做怎么小。因此，我们老规范对不加减水剂的混凝土的养护方式是准确的，没错。12小时以
10、内开始养护，没任何问题。那么我们再来看看加减水剂的混凝土。12小时,12小时我这对上去的收缩已经多大了。而且我这个试验有这些条件：其一，我这个混凝土的强度很低，是C25o第二，做这个试验的时候是在实验室里面做的，不是在施工现场，没有风，没有太阳，标准温度20oCo在这种情况下做出来的收缩就有这么大。我们国家标准要求做出来是要小于135,我们做出来是305,太大。其实当时我们做这个试验的时候，只是揭开了冰山一角，真正的大问题还在后面。同样的产品，不同的外加剂，我们如果第二天开始测试，混凝土收缩一比呢，已经几乎都满足国家标准了。同一个材料如果按国家标准来做，全部是合格产品，或者全部可以评定为优等品
11、。都是优等品的产品，然而实际损失数字居然有这么大。原来的标准把减水剂加入以后对收缩的增大作用掩盖了。其实它还有这么个理论，就是混凝土浇筑后的前三天，你必须给我浇水养护。前三个24小时，你都要浇水的，不应该失水的，不应该有收缩。但是我们施工现场做的到吗？就算带模养护能做到不失水吗？做不到，不可能跟试验室里面一样，放到水里面去养护。九、现代混凝土和传统混凝土的最大差别现代混凝土和传统混凝土的最大差别在于：现代混凝土前几小时的收缩是飞速增长的。十、如何控制早期收缩裂缝？如何能控制裂缝？材料性质本身有能力控制裂缝，但是成本太高；有没有简单的，便宜的，可控的方法来实现混凝土裂缝控制？这是个核心的问题，这
12、个核心的问题能不能处理好呢？针对这个问题，我们施工措施怎么做？怎么解决？我们需要解决以下两个问题：1、什么时间必须开始养护？2、你要为养护做什么？施工单位有进度要求，什么时候开始养护？随浇，随捣，随抹，随养护，是可以做到的。但不可能现场养护7天，7天之后再来进行下道工序，那是不可能的。我通过试验以及工程的大量应用来回答这两个问题。先来看看，养护跟开裂的试验先建立好。我们一般就混凝土强度发展的角度来说，混凝土表面发白了，它就是要浇水了。混凝土表面要是潮湿的，浇不浇水对混凝土强度影响不大。凝结硬化产生之前,这个混凝土就是土。没强度的时候可以看成是粘土。这么潮湿时候的混凝土，裂缝已经这么大。只要有收
13、缩就会开裂。我们施工验收规范用的词汇也不是很妥当。老规范讲的是要求12小时以内开始洒水养护。为什么有这个要求？为了保证混凝土水化和强度的发生，跟裂缝无关联性。12小时往往来不及！我们来看，如果加减水剂的混凝土，从初凝开始养护，没有收缩，这个是零初凝以后隔两小时开始养护，收缩有了。初凝以后超过四小时开始养护，收缩已经超过300了。如果初凝以后隔8小时f12小时不养护，和隔24小时，48小时不养护就没有很大的差别了。如果你初凝之后4小时之内不养护或者初凝之后8小时以内不开始养护，之后养护不养护对于早期收缩开裂是没有作用的。说这句话要有点勇气有点胆量的。我们做过现场试验，真的，就是这样。也就是，要么
14、马上开始养护，要么四小时也好，八小时也好，往往表面失水才过了一会。我们再来说凝结时间问题，凝结时间对大家来说最难控制。混凝土厂送出来的混凝土一般初凝时间控制在68小时。那么我们考虑到施工现场温度、湿度、风速等因素的影响，可能会让混凝土的初凝时间提前1-2个小时。那么68小时，就可能变成了5小时，我们按照5小时来算，假定初凝时间为5个小时。搅拌、运输、振捣，这个过程至少要1-2个小时才能完成。假定为两个小时，再加三个小时就初凝了，5个小时也就过了。也就是说，我们振捣，抹平以后能允许我们等的时间也就是34个小时，如果有太阳，更快。初凝以后，裂缝产生的速度，就飞一样的发展。裂缝可以眼睛看着他伸展。我
15、们08年的时候，再杭州三堡的一个办公楼，7月份，我们在那里做屋面板的浇筑试验。如果不做任何的处理，我们早上是9点多浇的混凝土。振捣磨平之后，转个身，抽根烟的工夫，回过头来就看到裂缝了。然后我就说我们看着它裂缝怎么伸展。这个裂缝就像春天的笋一样,一点一点的快速发展。原来IOCm,后来就是20Cm,一会就是40cm。裂缝增长的速度非常快。在这里我强调一条，初凝之前，必须开始养护。问题就来了，几小时之后初凝，温度变化、湿度变化，风速变化，时间往往控制不好控制不好，二次抹压控制不好。与其控制不好，不如就不控制了，随捣，随抹，随养护。这样的话肯定是在初凝之前，振捣、抹平之后马上开始水养护。这里提下水灰比
16、的问题。水灰比从05(C30)下降到0.4收缩规律一样，但收缩的量级增大。水灰比继续下降到0.32,大概也就是C50混凝土，收缩有原来的600,增到到了800o规律性是一样的。这里我们做一下总结，加减水剂的混凝土，只要你是密封养护收缩是很小。只要你是敞开养护，不管你是怎么养护，水灰比越小，收缩越大。这也就是强度等级越高的混凝土,越容易开裂。水胶比越小,收缩越大，越容易开裂。所以总的来说就是你初凝时间掌握的好的，混凝土初凝了开始养护，初凝时间掌握不好的，随浇，随捣，随抹，随养护。随浇、随捣、随养护、随抹平。这样唯一留下的缺陷是什么，就是混凝土表面的缺陷问题。会有一点的浮浆、会有一点的凹凸不平。那么养护多久呢？十年前，我做报告的时候，讲的是8小时，现在我年纪大起来了，保守一点，要求做到24小时养护
