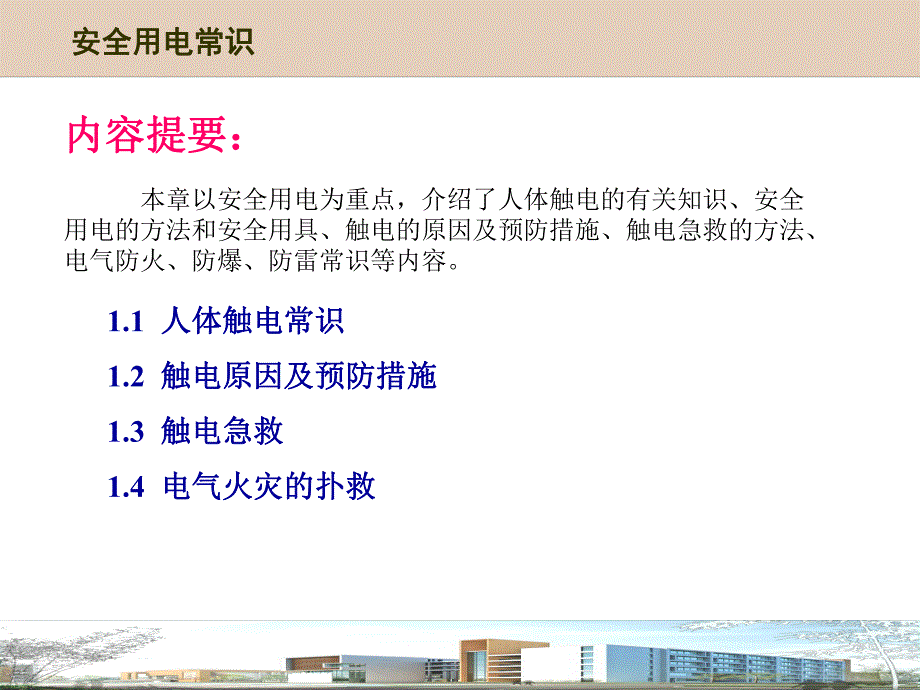

1、第一章第一章 安全用电常识安全用电常识 1.1 人体触电常识人体触电常识1.2 触电原因及预防措施触电原因及预防措施1.3 触电急救触电急救1.4 电气火灾的扑救电气火灾的扑救内容提要：内容提要：本章以安全用电为重点，介绍了人体触电的有关知识、安全用电的方法和安全用具、触电的原因及预防措施、触电急救的方法、电气防火、防爆、防雷常识等内容。安全用电常识安全用电常识（1）单相触电 在低压电力系统中，若人站在地上接触到一根火线，即为单相触电或称单线触电，如图11所示。人体接触漏电的设备外壳，也属于单相触电。（2）两相触电 人体不同部位同时接触两相电源带电体而引起的触电叫两相触电，如图12所示。安全用

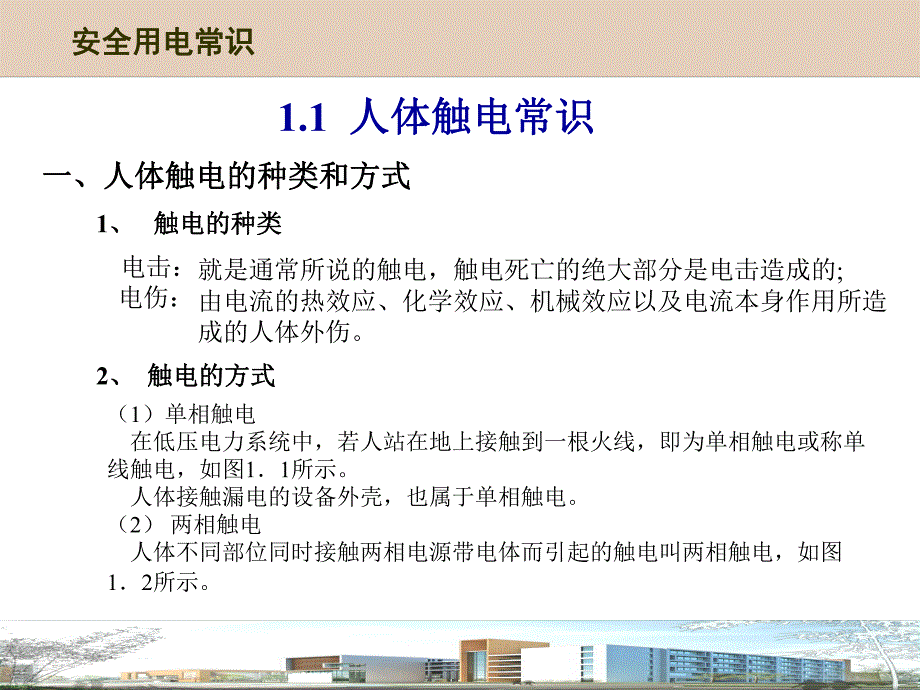

2、电常识安全用电常识1.1 人体触电常识人体触电常识一、人体触电的种类和方式一、人体触电的种类和方式1、触电的种类触电的种类 电击：电伤：就是通常所说的触电，触电死亡的绝大部分是电击造成的;由电流的热效应、化学效应、机械效应以及电流本身作用所造成的人体外伤。2、触电的方式触电的方式安全用电常识安全用电常识图11图12安全用电常识安全用电常识 3.接触电压、跨步电压触电接触电压、跨步电压触电当外壳接地的电气设备绝缘损坏而使外壳带电，或导线断落发生单相接地故障时，电流由设备外壳经接地线、接地体（或由断落导线经接地点）流入大地，向四周扩散，在导线接地点及周围形成强电场。接触电压:人站在地上触及设备外壳
3、，所承受的电压。跨步电压:人站立在设备附近地面上，两脚之间所承受的电压。如图13所示。7、通过人体电流的频率安全用电常识安全用电常识二、二、电流伤害人体的因素电流伤害人体的因素1、通过人体电流的大小2、人体接触的电压高低4、人体的电阻大小 3、电流通过人体时间的长短5、触电者的身体状况。6、电流通过人体的路径三、安全电压三、安全电压 不带任何防护设备，对人体各部分组织均不造成伤害的电压值，称为安全电压。常用安全电压级别及适用场合常用安全电压级别及适用场合安全用电常识安全用电常识级别适 用 场 合42V有触电危险场所使用的移动家用电器、手持式电动工具等36V潮湿场所，如矿井、地下室、多导电粉尘及
4、类似场所使用的电气线路照明及其他用电器具24V工作面积狭窄，操作者易大面积接触带电体的场所，如锅炉、金属容器内、大型金属管道内12V因工作需要，人体必须长期带电触及电气线路或设备的场所6V水下作业等场所1.2 触电原因及预防措施触电原因及预防措施安全用电常识安全用电常识 直接触电:人体直接接触或过分接近带电体而触电；间接触电:人体触及正常时不带电而发生故障时才带电的金属导体。1、线路架设不合规格2、电气操作制度不严格3、用电设备不合要求 4、缺乏安全用电常识一、常见的触电原因一、常见的触电原因二、预防触电的措施二、预防触电的措施安全用电常识安全用电常识1直接触电的预防直接触电的预防（1）绝缘措
5、施 良好的绝缘是保证电气设备和线路正常运行的必要条件。例如：新装或大修后的低压设备和线路，绝缘电阻不应低于0.5M；高压线路和设备的绝缘电阻不低于每伏1000M。(2)屏护措施 凡是金属材料制作的屏护装置，应妥善接地或接零。（3）间距措施 在带电体与地面间、带电体与其它设备间、应保持一定的安全间距。间距大小取决于电压的高低、设备类型、安装方式等因素。2.间接触电的预防间接触电的预防（1）加强绝缘 对电气设备或线路采取双重绝缘、使设备或线路绝缘牢固。（2）电气隔离 采用隔离变压器或具有同等隔离作用的发电机。2.间接触电的预防间接触电的预防安全用电常识安全用电常识（1）加强绝缘 对电气设备或线路采
6、取双重绝缘、使设备或线路绝缘牢固。（2）电气隔离 采用隔离变压器或具有同等隔离作用的发电机。（3）自动断电保护 漏电保护、过流保护、过压或欠压保护、短路保护、接零保护等。三、保护接地和保护接零三、保护接地和保护接零 安全用电常识安全用电常识(1)保护接零。当某相与设备外壳接触带电时，通过设备外壳形成该相对零线的单相短路，短路电流Id能使线路上的保护装置（如熔断电阻RD）迅速动作，从而断开故障部分的电源，消除触电危险。(2)保护接地。在中性点不接地的系统中，电气设备应采用接地保护。当电气设备不接地，而发生绝缘损坏时，如图（a）所示，电气设备外壳带电。为了防止这种触电事故的发生，将设备金属外壳接地
7、，如图（b）所示，保护接地适用于不接地（对地绝缘）电网。安全用电常识安全用电常识1.3 触电急救触电急救安全用电常识安全用电常识一、触电的现场抢救一、触电的现场抢救 1.使触电者尽快脱离电源（1）如果触电现场远离开关或不具备关断电源的条件，救护者可站在干燥木板上，用一只手抓住衣服将其拉离电源，如图15所示。安全用电常识安全用电常识也可用干燥木棒、竹竿等将电线从触电者身上挑开，如图16所示。（2）如触电发生在火线与大地间，可用干燥绳索将触电者身体拉离地面，或用干燥木板将人体与地面隔开，再设法关断电源.（3）如手边有绝缘导线，可先将一端良好接地，另一端与触电者所接触的带电体相接，将该相电源对地短路
8、.（4）也可用手头的刀、斧、锄等带绝缘柄的工具，将电线砍断或撬断。2.对不同情况的救治对不同情况的救治 （1）触电者神智尚清醒，但感觉头晕、心悸、出冷汗、恶心、呕吐等，应让其静卧休息，减轻心脏负担。（2）触电者神智有时清醒，有时昏迷。应静卧休息，并请医生救治。（3）触电者无知觉，有呼吸、心跳。在请医生的同时，应施行人工呼吸。（4）触电者呼吸停止，但心跳尚存，应施行人工呼吸；如心跳停止，呼吸尚存，应采取胸外心脏挤压法；如呼吸、心跳均停止，则须同时采用人工呼吸法和胸外心脏挤压法进行抢救。安全用电常识安全用电常识二、二、口对口人工呼吸法口对口人工呼吸法 安全用电常识安全用电常识操 作 步 骤图 示
9、1、先使触电者仰卧，解开衣领、围巾、紧身衣服等，除去口腔中的粘液、血液、食物、假牙等杂物。2.将触电者头部尽量后仰，鼻孔朝天，颈部伸直。救护人一只手捏紧触电者的鼻孔，另一只手掰开触电者的嘴巴。3.吹气时要捏紧鼻孔，紧贴嘴巴，不使漏气。4、松开鼻孔，使触电者自动呼气。注意事项：注意事项：1 1、掌握好吹气的速度和时间、掌握好吹气的速度和时间安全用电常识安全用电常识2、掌握好吹气的压力、掌握好吹气的压力成年人成年人1416次次/min，吹气2秒，换气3秒，大约5秒钟一个循环。儿童、体质弱者，儿童、体质弱者，1824次次/min，而且吹气量不能太大，也不，而且吹气量不能太大，也不捏鼻孔。捏鼻孔。刚开
10、始压力要适当大、速度适当快，以后适当减小、减刚开始压力要适当大、速度适当快，以后适当减小、减慢。慢。三、三、胸外心脏挤压法胸外心脏挤压法 安全用电常识安全用电常识1、准备。抢救者将右手掌放在触电者胸骨处，中指指尖对准其颈部凹陷的下端，左手掌腹压在右手背上（对儿童可用一只手）2、下压。抢救者借身体重量向下用力挤压，压下34cm，突然松开。挤压和放松动作要有节奏，每秒钟进行一次，每分钟宜挤压60次左右，不可中断，直至触电者苏醒为止。3、放松。双掌突然放松，靠胸廓自身的弹性使胸腔复位，让心脏舒张。4、重复。重复2、3步动作，反复进行，直至触电者心脏恢复自行跳动。安全用电常识安全用电常识1.4 电气火
11、灾的扑救电气火灾的扑救1电气火灾产生的原因电气火灾产生的原因 几乎所有的电气故障都可能导致电气着火。如设备材料选择不当，过载、短路或漏电，照明及电热设备故障，熔断器的烧断、接触不良以及雷击、静电等，都可能引起高温、高热或者产生电弧、放电火花，从而引发火灾事故。2电气火灾的预防和紧急处理电气火灾的预防和紧急处理（1）预防方法 应按场所的危险等级正确地选择、安装、使用和维护电气设备及电气线路，按规定正确采用各种保护措施。在线路设计上，应充分考虑负载容量及合理的过载能力；在用电上，应禁止过度超载及乱接乱搭电源线；对需在监护下使用的电气设备，应“人去停用”；对易引起火灾的场所，应注意加强防火，配置防火
12、器材。安全用电常识安全用电常识（2）电气火灾的紧急处理 首先应切断电源，同时，拨打火警电话报警。不能用水或普通灭火器（如泡沫灭火器）灭火。应使用干粉二氧化碳或“1211”等灭火器灭火，也可用干燥的黄沙灭火。表1-1 常用电气灭火器主要性能及使用方法 种 类二氧化碳灭火器 干粉灭火器 “1211”灭火器 规 格 2kg、23kg、57kg 8kg、50kg 1kg、2kg、3kg 药 剂 瓶内装有液态二氧化碳 筒内装有钾或钠盐干粉，并备有盛装压缩空气的小钢瓶。筒内装有二氟氯溴甲烷，并充填压缩氮。安全用电常识安全用电常识 种 类 二氧化碳灭火器 干粉灭火器 “1211”灭火器 用 途 不导电。可扑救电气、精密仪器、油类、酸类火灾。不能用于钾、钠、镁、铝等物质火灾。不导电。可扑救电气、石油（产品）、油漆、有机溶剂、天然气等火灾。不导电。可扑救电气、油类、化工化纤原料等初起火灾。功 效 接近着火地点，保护3m距离。8kg喷射时间1418s，射程45m；50kg喷射时间1418s，射程68m。喷射时间68s，射程23m。使用方法 一手拿喇叭筒对准火源，另一手打开开关。提起圈环，干粉即可喷出。拔下铅封或横锁，用力压下压把。
