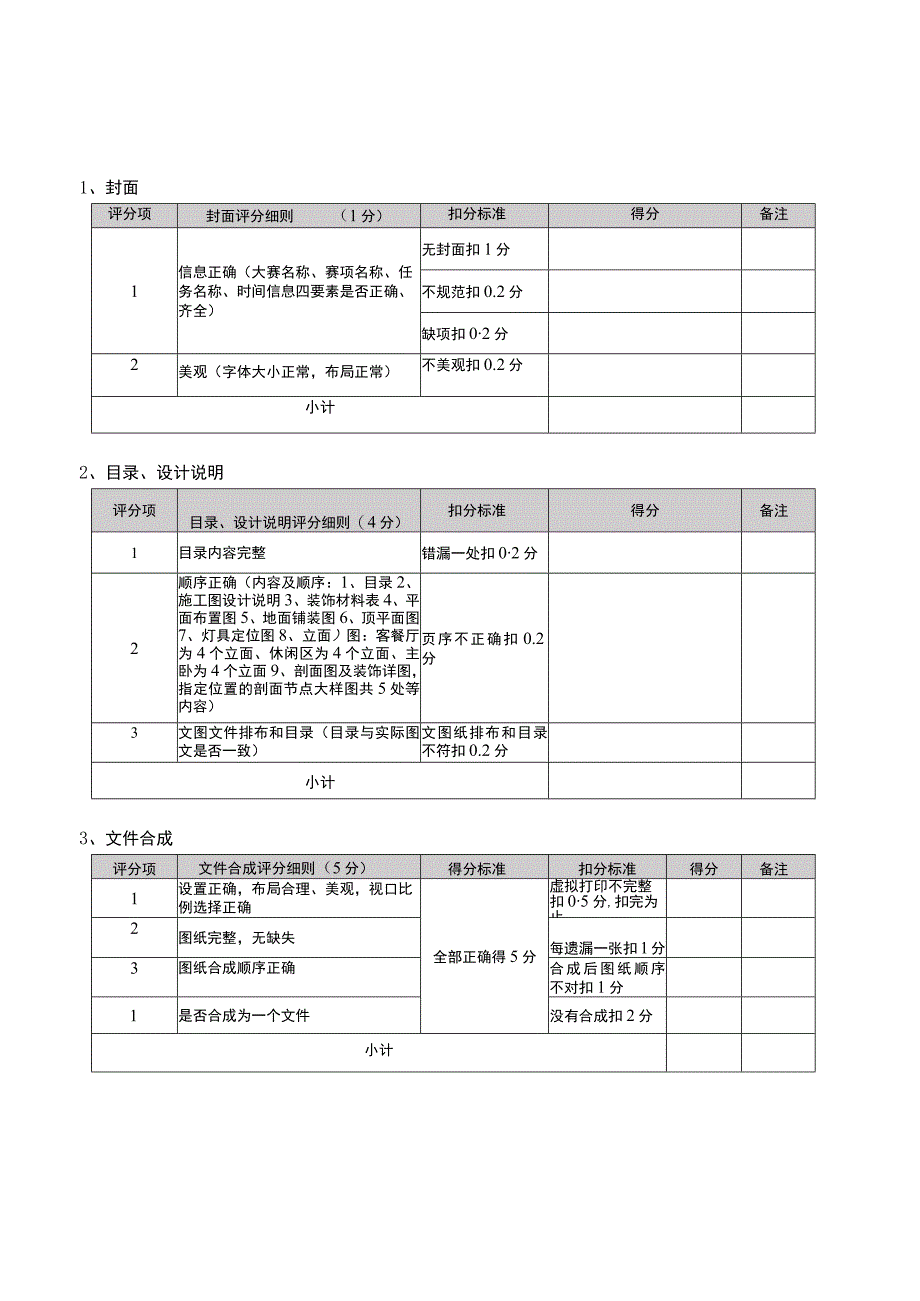

1、1、封面评分项封面评分细则（1分）扣分标准得分备注1信息正确（大赛名称、赛项名称、任务名称、时间信息四要素是否正确、齐全）无封面扣1分不规范扣0.2分缺项扣02分2美观（字体大小正常，布局正常）不美观扣0.2分小计2、目录、设计说明评分项目录、设计说明评分细则（4分）扣分标准得分备注1目录内容完整错漏一处扣02分2顺序正确（内容及顺序：1、目录2、施工图设计说明3、装饰材料表4、平面布置图5、地面铺装图6、顶平面图7、灯具定位图8、立面）图：客餐厅为4个立面、休闲区为4个立面、主卧为4个立面9、剖面图及装饰详图，指定位置的剖面节点大样图共5处等内容）页序不正确扣0.2分3文图文件排布和目录（目

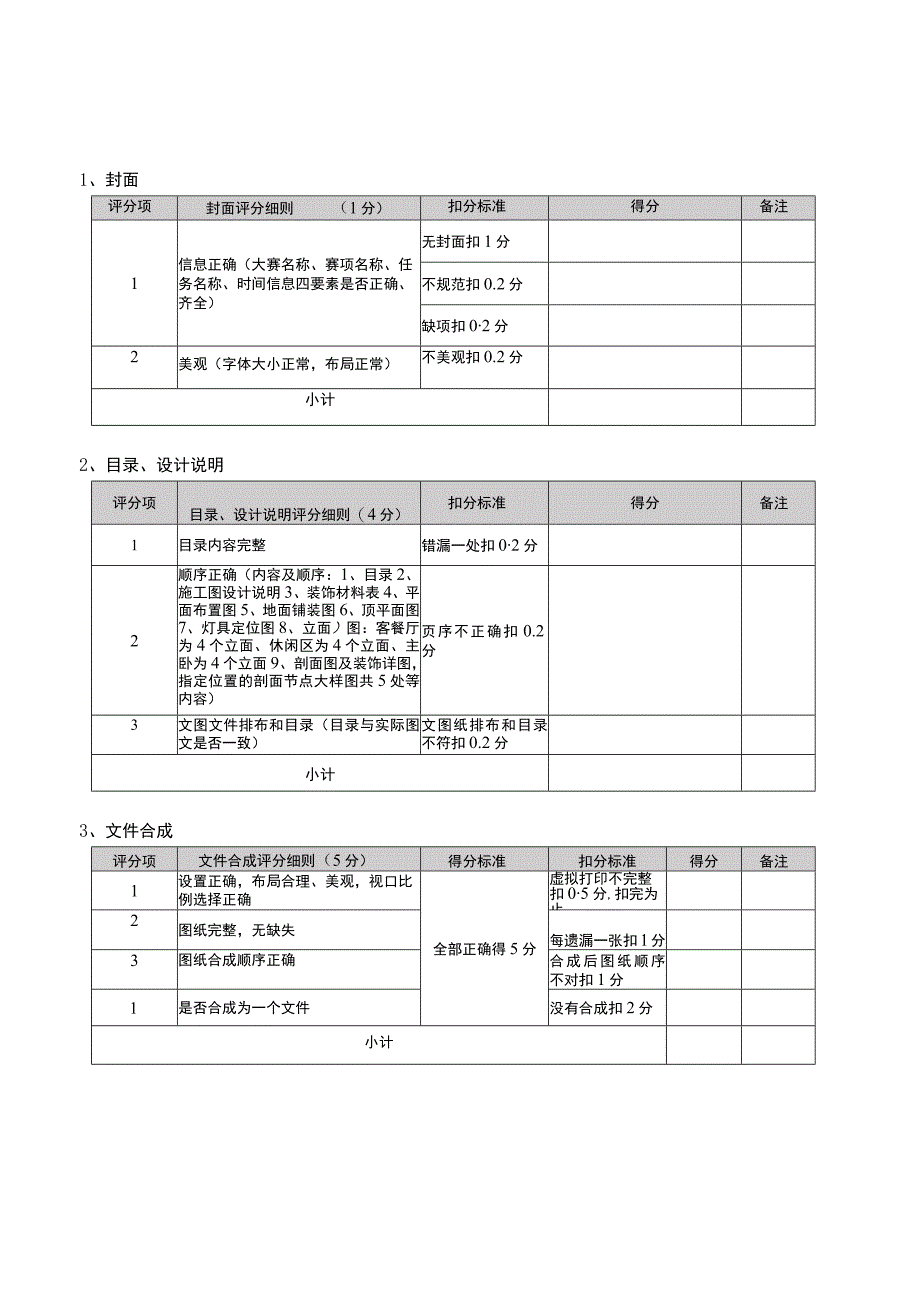

2、录与实际图文是否一致）文图纸排布和目录不符扣0.2分小计3、文件合成评分项文件合成评分细则（5分）得分标准扣分标准得分备注1设置正确，布局合理、美观，视口比例选择正确全部正确得5分虚拟打印不完整扣05分,扣完为止2图纸完整，无缺失每遗漏一张扣1分3图纸合成顺序正确合成后图纸顺序不对扣1分1是否合成为一个文件没有合成扣2分小计1、封面评分项封面评分细则（1分）扣分标准得分备注1信息正确（大赛名称、赛项名称、任务名称、时间信息四要素是否正确、齐全）无封面扣1分不规范扣0.2分缺项扣02分2美观（字体大小正常，布局正常）不美观扣0.2分小计2、目录、设计说明评分项目录、设计说明评分细则（4分）扣分标
3、准得分备注1目录内容完整错漏一处扣02分2顺序正确（内容及顺序：1、目录2、施工图设计说明3、装饰材料表4、平面布置图5、地面铺装图6、顶平面图7、灯具定位图8、立面）图：客餐厅为4个立面、休闲区为4个立面、主卧为4个立面9、剖面图及装饰详图，指定位置的剖面节点大样图共5处等内容）页序不正确扣0.2分3文图文件排布和目录（目录与实际图文是否一致）文图纸排布和目录不符扣0.2分小计3、文件合成评分项文件合成评分细则（5分）得分标准扣分标准得分备注1设置正确，布局合理、美观，视口比例选择正确全部正确得5分虚拟打印不完整扣05分,扣完为止2图纸完整，无缺失每遗漏一张扣1分3图纸合成顺序正确合成后图纸

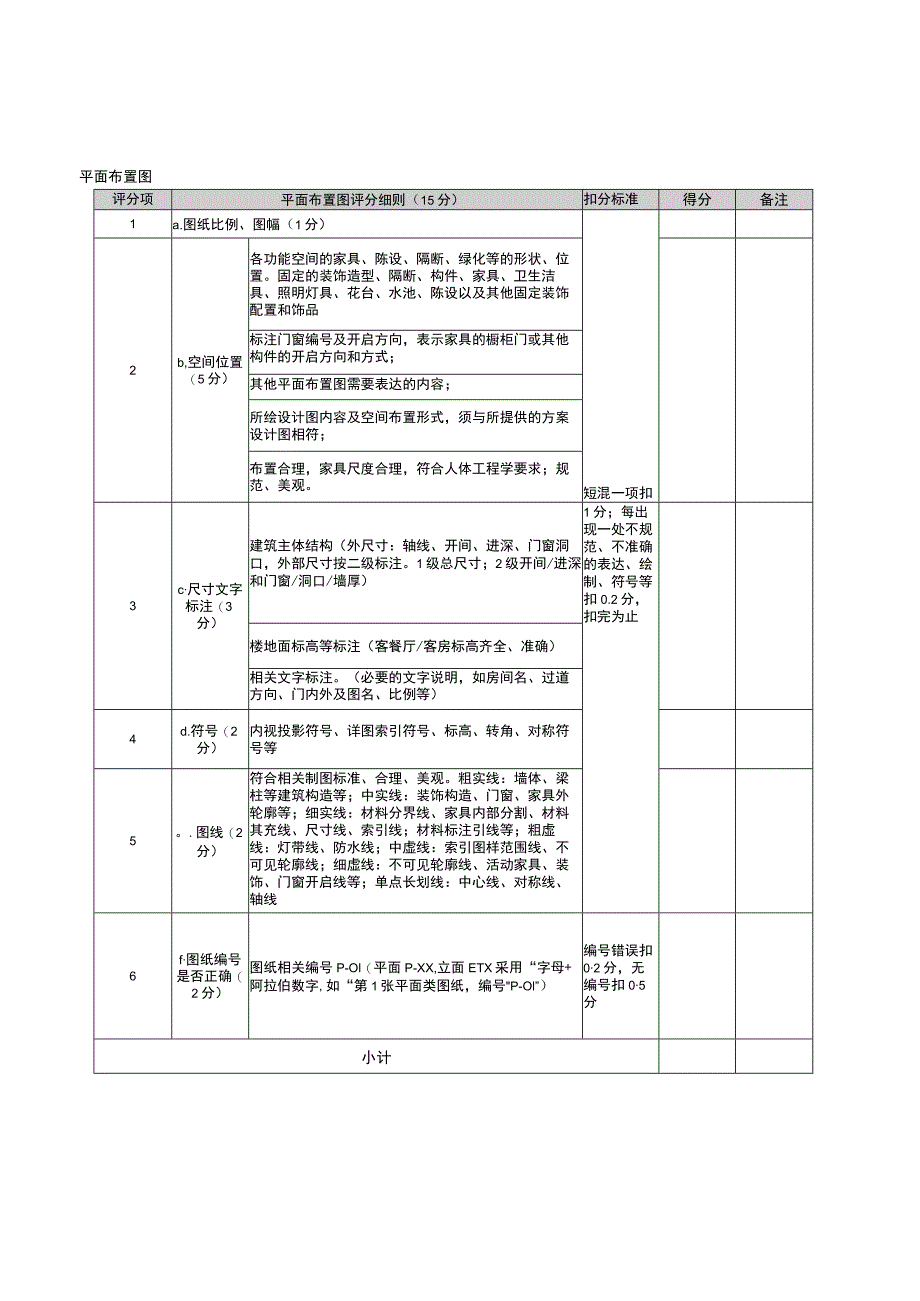

4、顺序不对扣1分1是否合成为一个文件没有合成扣2分小计平面布置图评分项平面布置图评分细则（15分）扣分标准得分备注1a.图纸比例、图幅（1分）短混一项扣2b,空间位置（5分）各功能空间的家具、陈设、隔断、绿化等的形状、位置。固定的装饰造型、隔断、构件、家具、卫生洁具、照明灯具、花台、水池、陈设以及其他固定装饰配置和饰品标注门窗编号及开启方向，表示家具的橱柜门或其他构件的开启方向和方式；其他平面布置图需要表达的内容；所绘设计图内容及空间布置形式，须与所提供的方案设计图相符；布置合理，家具尺度合理，符合人体工程学要求；规范、美观。3c尺寸文字标注（3分）建筑主体结构（外尺寸：轴线、开间、进深、门窗洞
5、口，外部尺寸按二级标注。1级总尺寸；2级开间/进深和门窗/洞口/墙厚）1分；每出现一处不规范、不准确的表达、绘制、符号等扣0.2分，扣完为止楼地面标高等标注（客餐厅/客房标高齐全、准确）相关文字标注。（必要的文字说明，如房间名、过道方向、门内外及图名、比例等）4d.符号（2分）内视投影符号、详图索引符号、标高、转角、对称符号等5。.图线（2分）符合相关制图标准、合理、美观。粗实线：墙体、梁柱等建筑构造等；中实线：装饰构造、门窗、家具外轮廓等；细实线：材料分界线、家具内部分割、材料其充线、尺寸线、索引线；材料标注引线等；粗虚线：灯带线、防水线；中虚线：索引图样范围线、不可见轮廓线；细虚线：不可见
6、轮廓线、活动家具、装饰、门窗开启线等；单点长划线：中心线、对称线、轴线6f图纸编号是否正确（2分）图纸相关编号P-Ol（平面P-XX,立面ETX采用“字母+阿拉伯数字,如“第1张平面类图纸，编号P-Ol”）编号错误扣02分，无编号扣05分小计平面布置图评分项平面布置图评分细则（15分）扣分标准得分备注1a图纸比例、图幅（1分）每漏一项扣2b.空间位置（5分）各功能空间的家具、陈设、隔断、绿化等的形状、位置：固定的装饰造型、隔断、构件、家具、卫生洁具、照明灯具、花台、水池、陈设以及其他固定装饰配置和饰品标注门窗编号及开启方向，表示家具的橱柜门或其他构件的开启方向和方式；其他平面布置图需要表达的内
7、容；所绘设计图内容及空间布置形式，须与所提供的方案设计图相符；布置合理，家具尺度合理，符合人体工程学要求；规范、美观。3c.尺寸文字标注（3分）建筑主体结构（外尺寸：轴线、开间、进深、门窗洞口，外部尺寸按二级标注。1级-总尺寸；2级-开间/进深和门窗/洞口/墙厚）1分；每出现一处不规范、不准确的表达、绘制、符号等扣02分，扣完为止楼地面标高等标注（客餐厅/客房标高齐全、准确）相关文字标注。（必要的文字说明，如房间名、过道方向、门内外及图名、比例等）4d.符号（2分）内视投影符号、详图索引符号、标高、转角、对称符号等5e.图线（2分）符合相关制图标准、合理、美观。粗实线：墙体、梁柱等建筑构造等；
8、中实线：装饰构造、门窗、家具外轮廓等；细实线：材料分界线、家具内部分割、材料其充线、尺寸线、索引线；材料标注引线等；粗虚线：灯带线、防水线；中虚线：索引图样范围线、不可见轮廓线；细虚线：不可见轮廓线、活动家具、装饰、门窗开启线等；单点长划线：中心线、对称线、轴线6f图纸编号是否正确（2分）图纸相关编号P-Ol（平面P-XX,立面E-XX采用“字母+阿拉伯数字,如“第1张平面类图纸，编号p-oi）编号错误扣0.2分，无编号扣05分小计界面方案设计图一评分项界面方案设计图彩色平面图、顶棚、立面设计图评分细则1（20分）扣分标准得分备注1a图纸比例、图幅（2分）每漏一项扣1分；每出现一处不规范（如非
9、标准长仿宋字体等）、不准确的表达、绘制、符号等扣0.2分，扣完为止2b.空间位置（8分）各功能空间的家具、陈设、隔断、绿化等的形状、位置。固定的装饰造型、隔断、构件、家具、卫生洁具、照明灯具、花台、水池、陈设以及其他固定装饰配置和饰品标注门窗编号及开启方向，表示家具的橱柜门或其他构件的开启方向和方式；其他平面布置图需要表达的内容；所绘设计图内容及空间布置形式，须与所提供的方案设计图相符；布置合理，家具尺度合理.符合人体工程学要求；规范、美观。3c.尺寸文字标注（7分）建筑主体结构（外尺寸：轴线、开间、进深、门窗洞口，外部尺寸按二级标注。1级-总尺寸；2级-开间/进深和门窗/洞口/墙厚）类地面标
10、高等标注（标高齐全、准确）相关文字标注。（必要的文字说明.如房间名、过道方向、门内外及图名、比例等）4&符号（3分）立面索引符号小计界面方案设计图一评分项界面方案设计图彩色平面图、顶棚、立面设计图评分细则1（20分）扣分标准得分备注1a图纸比例、图幅（2分）每漏一项扣1分；每出现一处不规范（如非标准长仿宋字体等）、不准确的表达、绘制、符号等扣0.2分，扣完为止2b.空间位置（8分）各功能空间的家具、陈设、隔断、绿化等的形状、位置。固定的装饰造型、隔断、构件、家具、卫生洁具、照明灯具、花台、水池、陈设以及其他固定装饰配置和饰品标注门窗编号及开启方向，表示家具的橱柜门或其他构件的开启方向和方式；其
11、他平面布置图需要表达的内容；所绘设计图内容及空间布置形式，须与所提供的方案设计图相符；布置合理，家具尺度合理.符合人体工程学要求；规范、美观。3c.尺寸文字标注（7分）建筑主体结构（外尺寸：轴线、开间、进深、门窗洞口，外部尺寸按二级标注。1级-总尺寸；2级-开间/进深和门窗/洞口/墙厚）类地面标高等标注（标高齐全、准确）相关文字标注。（必要的文字说明.如房间名、过道方向、门内外及图名、比例等）4&符号（3分）立面索引符号小计界面方案设计图二评分项界面方案设计图彩色平面图、顶棚、立面设计图评分细则2（20分）扣分标准得分备注1e图线（5分）符合相关制图标准、合理、美观。粗实线：墙体、梁柱等建筑构
12、造等；中实线：装饰构造、门窗、家具外轮廓等；细实线：材料分界线、家具内部分割、材料填充线、尺寸线、索引线；材料标注引线等；粗虚线：灯带线、防水线；中虚线：索引图样范围线、不可见轮廓线；细虚线：不可见轮廓线、活动家具、装饰、门窗开启线等；单点长划线：中心线、对称线、轴线每漏一项扣1分；每出现一处不规范（如非标准长仿宋字体等）、不准确的表达、绘制、符号等扣0.2分，扣完为止2f地面铺装拼版（5分）所绘设计图内容及地面材料布置形式，须与所设计的方案设计图相符；地面铺装未排版扣2分3g.材料贴图（5分）所使用材料贴图种类是否合理，贴图比例是否美观贴图种类不合理，贴图比例不美观每处扣1分4h.图纸编号是
13、否正确（5分）图纸相关编号1-02（平面PTX,立面E-XX采用“字母+阿拉伯数字,如“第1张平面类图纸，编号“P-01”）编号错误扣0.2分，无编号扣05分小计裁判签名：界面方案设计图二评分项界面方案设计图彩色平面图、顶棚、立面设计图评分细则2（20分）扣分标准得分备注1e图线（5分）符合相关制图标准、合理、美观。粗实线：墙体、梁柱等建筑构造等；中实线：装饰构造、门窗、家具外轮廓等；细实线：材料分界线、家具内部分割、材料填充线、尺寸线、索引线；材料标注引线等；粗虚线：灯带线、防水线；中虚线：索引图样范围线、不可见轮廓线；细虚线：不可见轮廓线、活动家具、装饰、门窗开启线等；单点长划线：中心线、对称线、轴线每漏一项扣1分；每出现一处不规范（如非标准长仿宋字体等）、不准确的表达、绘制、符号等扣0.2分，扣完为止2f地面铺装拼版（5分）所绘设计图内容及地面材料布置形式，须与所设计的方案设计图相符；地面铺装未排版扣2分3g.材料贴图（5分）所使用材料贴图种类是否合理，贴图比例是否美观贴图种类不合理，贴图比例不美观每处扣1分4h.图纸编号是否正确（5分）图纸相关编号1-02（平面PTX,立面E-XX采用“字母+阿拉伯数字,如“第1张平面类图纸，编号“P-01”）编号错误扣0.2分，无编号扣05分小计
