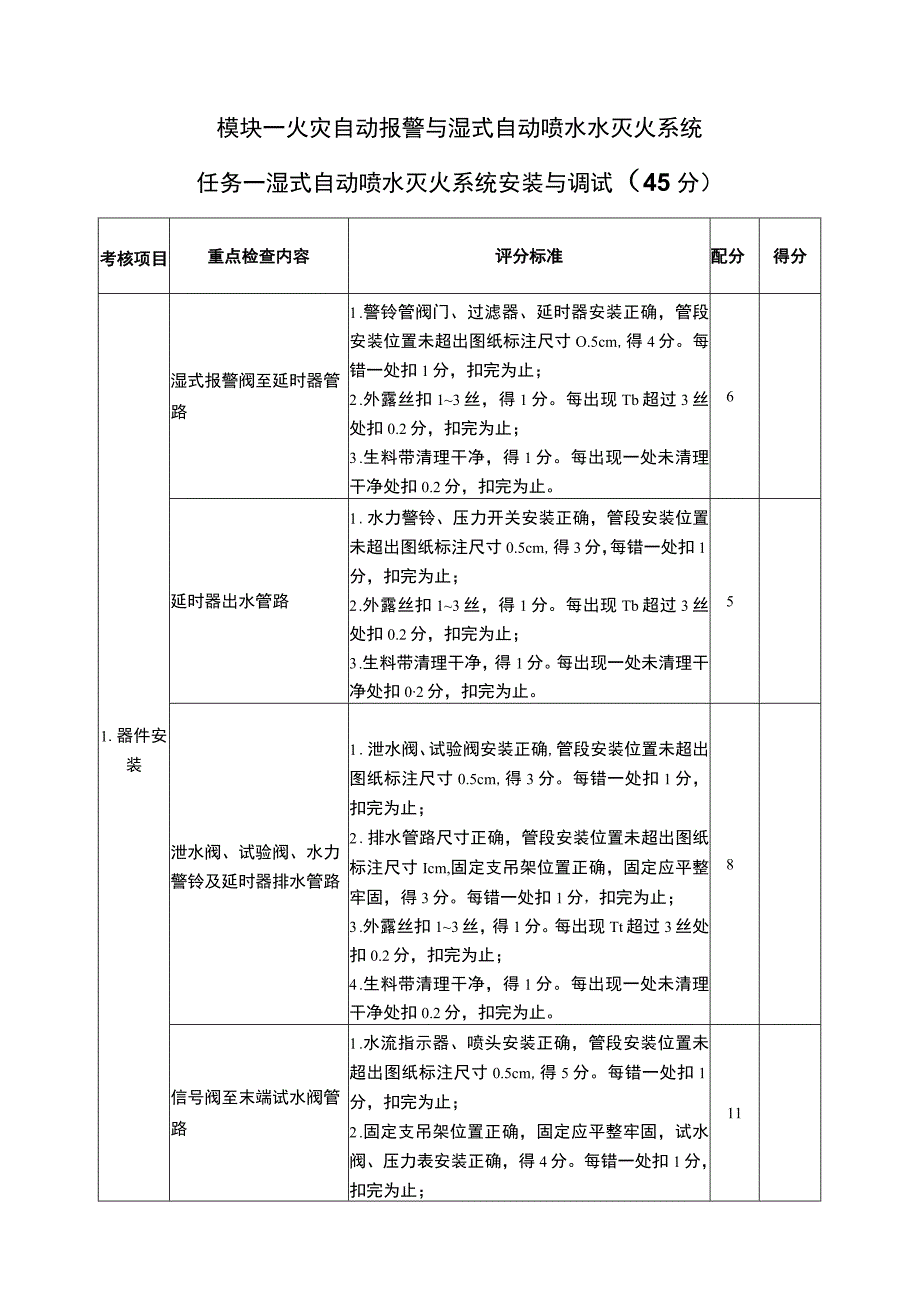

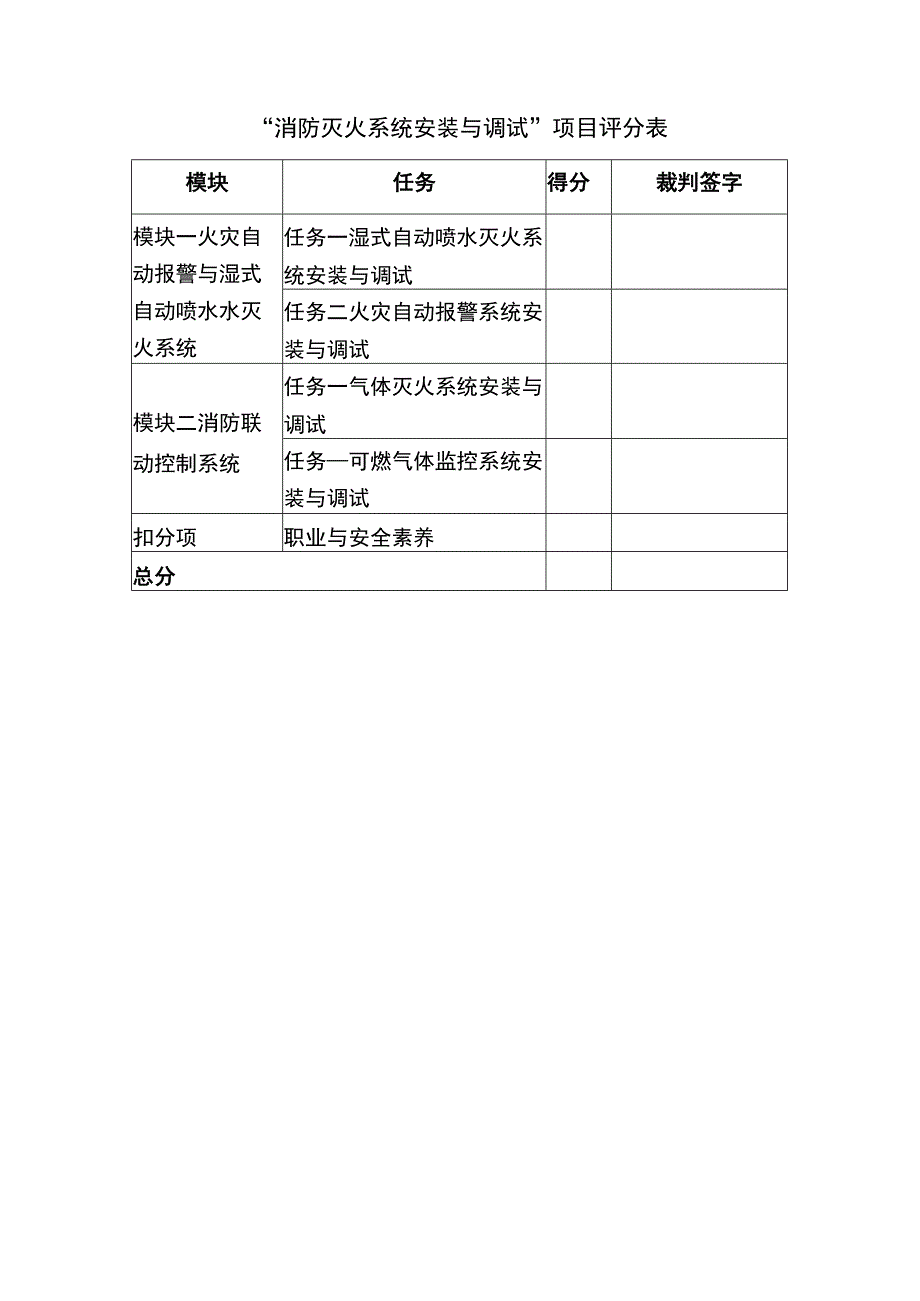

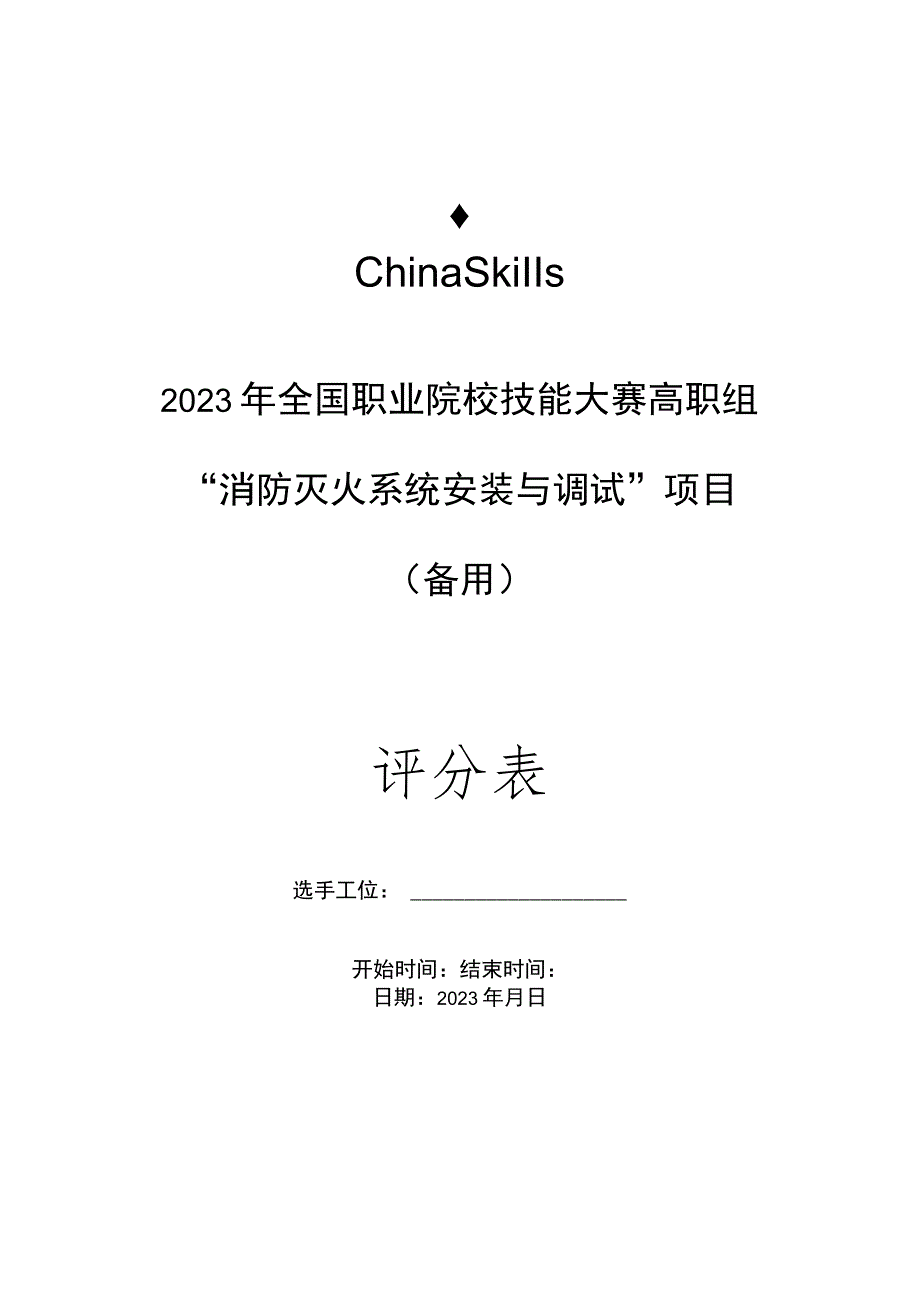

1、ChinaSkiIIs2023年全国职业院校技能大赛高职组“消防灭火系统安装与调试”项目（备用）评分表选手工位：开始时间：结束时间：日期：2023年月日“消防灭火系统安装与调试”项目评分表模块任务得分裁判签字模块一火灾自动报警与湿式自动喷水水灭火系统任务一湿式自动喷水灭火系统安装与调试任务二火灾自动报警系统安装与调试模块二消防联动控制系统任务一气体灭火系统安装与调试任务可燃气体监控系统安装与调试扣分项职业与安全素养总分模块一火灾自动报警与湿式自动喷水水灭火系统任务一湿式自动喷水灭火系统安装与调试（45分）考核项目重点检查内容评分标准配分得分1.器件安装湿式报警阀至延时器管路1 .警铃管阀门、过
2、滤器、延时器安装正确，管段安装位置未超出图纸标注尺寸O.5cm,得4分。每错一处扣1分，扣完为止；2 .外露丝扣13丝，得1分。每出现Tb超过3丝处扣0.2分，扣完为止；3 .生料带清理干净，得1分。每出现一处未清理干净处扣0.2分，扣完为止。6延时器出水管路1 .水力警铃、压力开关安装正确，管段安装位置未超出图纸标注尺寸0.5cm,得3分，每错一处扣1分，扣完为止；2 .外露丝扣13丝，得1分。每出现Tb超过3丝处扣0.2分，扣完为止；3 .生料带清理干净，得1分。每出现一处未清理干净处扣02分，扣完为止。5泄水阀、试验阀、水力警铃及延时器排水管路1 .泄水阀、试验阀安装正确,管段安装位置未
3、超出图纸标注尺寸0.5cm,得3分。每错一处扣1分，扣完为止；2 .排水管路尺寸正确，管段安装位置未超出图纸标注尺寸Icm,固定支吊架位置正确，固定应平整牢固，得3分。每错一处扣1分，扣完为止；3 .外露丝扣13丝，得1分。每出现Tt超过3丝处扣0.2分，扣完为止；4 .生料带清理干净，得1分。每出现一处未清理干净处扣0.2分，扣完为止。8信号阀至末端试水阀管路1 .水流指示器、喷头安装正确，管段安装位置未超出图纸标注尺寸0.5cm,得5分。每错一处扣1分，扣完为止；2 .固定支吊架位置正确，固定应平整牢固，试水阀、压力表安装正确，得4分。每错一处扣1分，扣完为止；113 .外露丝扣13丝，得
4、1分。每出现一处超过3丝处扣0.2分，扣完为止；4 .生料带清理干净，得1分。每出现一处未清理干净处扣02分，扣完为止。2.接线与布线消防水泵接线线路插针压接质量可靠、规范，线路使用保护得当，得4分，每错一处扣0.5分。4水流指示器接线线路插针压接质量可靠、规范，线路使用保护得当，得1分，每错一处扣0.5分。1信号阀接线线路插针压接质量可靠、规范，线路使用保护得当，得1分，每错一处扣0.5分。1压力开关接线线路插针压接质量可靠、规范，线路使用保护得当，得1分，每错一处扣0.5分。13.管道试压信号阀至末端试水阀管路试压合格，得4.5分。试压不合格，得零分。4.5湿式报警阀连接管路试通水，无漏水
5、点为合格，得1分。每出现一处漏水点扣0.5分，扣完为止；14.运行调试消防水泵L启动前进行通电检查，得0.5分2 .手动启动消防水泵在55s内投入正常运行，得0.5分；3 .备用泵切换启动，消防水泵应在2min内投入正常运行，得0.5分。1.5水力警铃1.在5s90s内发出报警铃，得1分；1合计：45任务二火灾自动报警系统安装与调试（25分）考核项目重点检查内容评分标准配分得分1.器件安装火灾自动报警系统安装器件按照施工图安装位置正确（误差5三）；牢固可靠；每接错一处扣02分，扣完为止。32.安装工艺布线与接线工艺1 .线路压接质量可靠、规范，每错一处扣01分，扣完为止；2 .未按要求错误使用
6、软管（软管长度不得超过400三）,每错误一处扣0.2,扣完为止。4.5号码管1 .号码管标注正确、规范得满分；2 .每缺少一个扣0.1分，扣完为止。13.系统调试故障报警功能1.控制器与现场部件之间的连线断路时，控制器应在100S内报警得0.5分；12.控制器能显示故障部件的类型和地址信息，且显示的地址信息应与与注册设备数量一致得0.5分；火警优先功能L火灾报警器件触发火灾报警信号后，控制器应在IOs内发出火灾报警声、光信号，并记录报警时间得05分；12.控制器应显示发出报警信号部件、类型和地址信息，显示的地址信息应与系统模块参数设置表一致得05分。主、备电源自动转换功能1.控制器主电断电后，
7、备电能自动投入；主电恢复后，能自动投入得05分；12.主电、备电工作指示灯能正确指示控制器主、备电的工作状态得0.5分。短路隔离保护功能1.被隔离设备数量不应超过32个且与注册设备数量一致得0.5分；12.控制器应显示被隔离部件的设备类型和地址信息，与系统模块参数设置表一致得0.5分。屏蔽功能L控制器应能对指定部件进行屏蔽，并点亮屏蔽指示灯，显示被屏蔽部件的地址注释信息，且显示的地址注释信息应与系统模块参数设置表一致得05分；12.控制器能解除指定部件的屏蔽，并熄灭屏蔽指示灯得0.5分。4.功能调试火灾自动报警系统调试1.器件一次码、二次码编码全部正确得2分，编码不正确，每个扣0.5分；22.
8、按下手动盘按键56,分别启动警铃、声光警报器每项0.5分，共1分；13.触发感烟探测器且按下手动火灾报警按钮，能立即启动声光警报器和警铃每项得0.25分，在火灾显示盘中显示报警信息得0.5分；14触发可燃气体探测器且按下手动火灾报警按钮，能立即启动声光警报器得05分，延时5s启动警铃得05分；15.触发一只感温火灾探测器且触发一只感烟火灾探测器，延时5s启动警铃得0.5分，延时IOs启动声光警报器得05分；16.手动关闭位于水流指示器前端得信号蝶阀，是否能够将信息反馈至消防联动控制器上得1分；17.根据喷淋泵控制柜原理图完成继电器接线：每正确连接KAl继电器的1条导线得0.5分，共1.5分。1
9、.5建筑消防多线盘控制调试按下1#（水泵）启动按钮，1#喷淋泵启动成功并点亮启动灯”得0.5分；反馈灯亮得0.5分；按下1#（水泵）停止按钮，1#水泵停止得0.5分。按下2#（水泵）启动按钮，2#喷淋泵启动成功并点亮“启动灯”得05分；反馈灯亮得0.5分；按下2#（水泵）停止按钮，2#水泵停止得0.5分。3合计：25模块二消防联动控制系统任务一气体灭火系统安装与调试（5分）考核项目重点检查内容评分标准配分得分1.安装选择阀至喷头之间的管路、配件和附件、器件的安装1 .管段安装尺寸未超出图纸标注尺寸O.5cm,固定支吊架位置正确，固定应平整牢固，得2分。每错一处扣1分，扣完为止；2 .外露丝扣1
10、3丝，得1分。每出现一处超过3丝处扣0.2分，扣完为止；3 .生料带清理干净，得1分。每出现一处未清理干净处扣0.2分，扣完为止；4 .器件按照施工图安装位置正确（误差土mm）,牢固可靠，得1分。每接错一处扣0.2分，扣完为止。52.工艺布线与接线工艺1 .线路压接质量可靠、规范，每错一处扣0.2分，扣完为止；2 .未按要求错误使用软管（软管长度不得超过400mm）,每错误一处扣0.2,扣完为止。2号码管L号码管标注正确、规范得满分；2.每缺少一个扣02分，扣完为止。13.功能调试气体灭火系统调试L连线符合要求1分、错误扣1分；2 .区内任一探测器动作，区内声光报警；区内另一只探测器动作，另一
11、只声光报警器报警，30s后气体释放指示响应得3分，每错一处扣1分，扣完为止；3 .紧急停止按钮功能正确1分，错误扣1分；4 .信号能反馈至气体灭火控制器得1分，每错一处扣0.5分，扣完为止；5 .未将气体灭火控制系统复位，扣1分。7合计：15任务二可燃气体监控系统安装与调试（5分）考核项目重点检查内容评分标准配分得分1.安装可燃气体器件安装器件按照施工图安装位置正确（误差5mm）；牢固可靠；每接错一处扣0.2分，扣完为止。32.工艺布线与接线工艺1 .线路压接质量可靠、规范,每错一处扣0.2分，扣完为止；2 .未按要求错误使用软管（软管长度不得超过400mm）,每错误一处扣0.2,扣完为止。3
12、号码管1 .号码管标注正确、规范得满分；2 .每缺少一个扣0.2分，扣完为止。13.功能调试可燃气体监控系统调试L连线符合要求1分、错误扣1分；2 .对探测器施加可燃气体标准样气，声光报警器在30s内报警并保持得3分，错误扣3分；3 .对系统进行故障报警测试正确得1分，错误扣1分；4 .信号能反馈至火灾自动报警控制器得2分，错误扣2分；5 .能够控制系统复位得1分，错误扣1分。8合计：15职业与安全素养（扣分项）考核项目重点检查内容评分标准减分职业素养工具使用、包装物品、导线线头、废弃管材等的处理应符合职业岗位的要求工具及线管处理不当,出现踩踏等不规范操作行为，一次扣1分；电动套丝机使用不当，
13、一次扣1分；安装完毕，线头，废弃管材处理不当，工位不清洁，赛后未清理卫生，扣1分。团队应有分工与合作，配合紧密队员没有任何合作或发生争执，扣1分。遵守赛场纪律，尊重赛场工作人员，爱惜赛场的设备和器材，保持工位的整洁与裁判、现场工作人员发生争执，扣10分；在完成工作任务过程中，因操作不当导致触电扣10分；因违规操作而损坏，仪表、设施及工具扣5分/件；比赛中参赛选手认定器件有故障可提出更换，但如经裁判测定完好，属选手误判时每次扣3分；未进彳亍通电前安全检杳，并报告裁判，扣1分。材料利用效率，接线及材料损耗申领管件或部件，扣2分/件；申领镀锌管，扣3分/根；申领其他材料，扣2分/项。安全素养劳动保护在完成工作任务过程中未做安全防护，未带手套，扣2分；未带绝缘手套，扣2分；未穿绝缘鞋，扣2分；工作时未带安全帽，扣2分；套丝未佩戴护目镜或眼睛，扣2分。合计（共计10分，扣完为止）：
