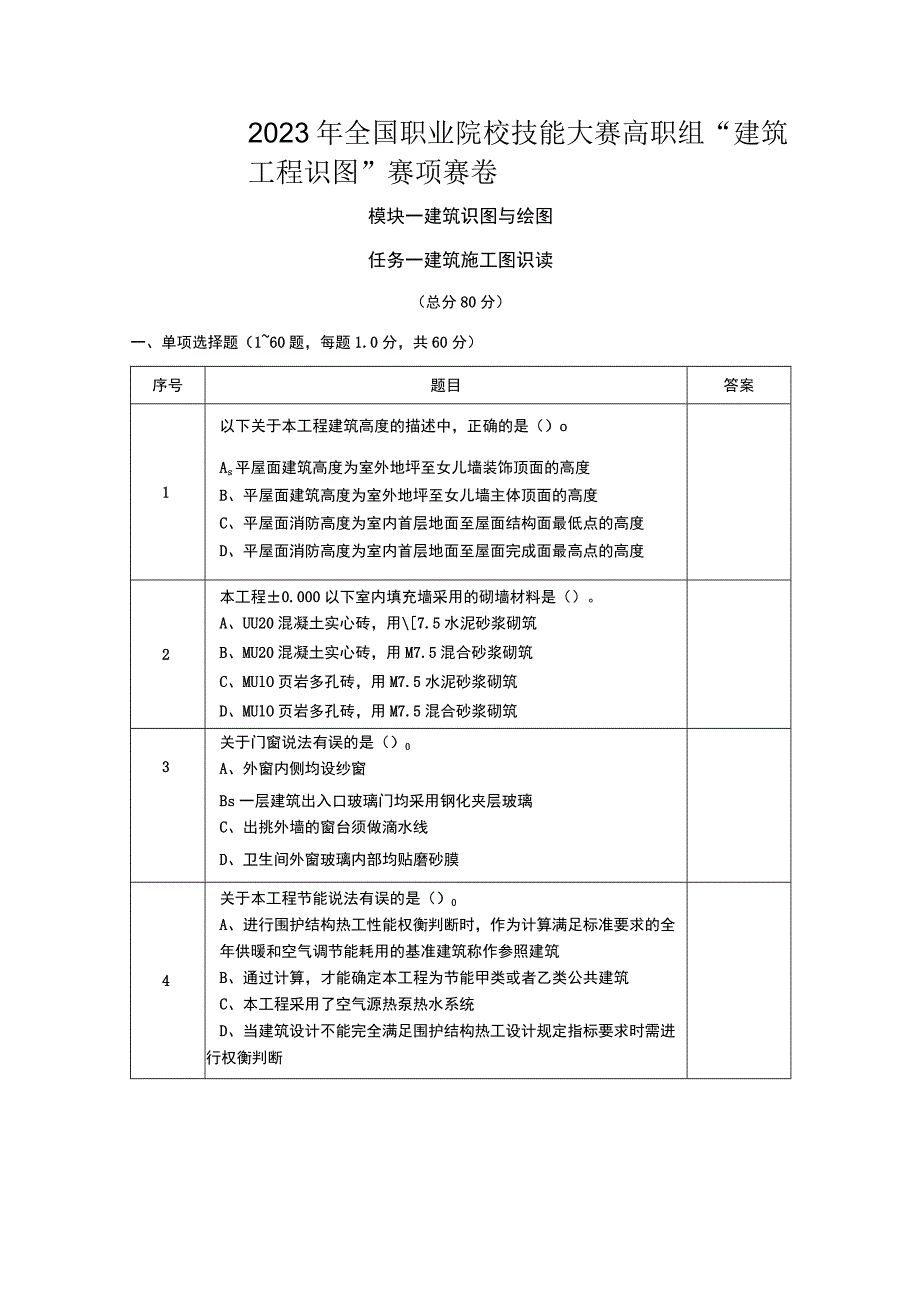

1、2023年全国职业院校技能大赛高职组“建筑工程识图”赛项赛卷模块一建筑识图与绘图任务一建筑施工图识读（总分80分）一、单项选择题（160题，每题1.0分，共60分）序号题目答案1以下关于本工程建筑高度的描述中，正确的是（）oAs平屋面建筑高度为室外地坪至女儿墙装饰顶面的高度B、平屋面建筑高度为室外地坪至女儿墙主体顶面的高度C、平屋面消防高度为室内首层地面至屋面结构面最低点的高度D、平屋面消防高度为室内首层地面至屋面完成面最高点的高度2本工程0.000以下室内填充墙采用的砌墙材料是（）。A、UU20混凝土实心砖，用7.5水泥砂浆砌筑B、MU20混凝土实心砖，用M7.5混合砂浆砌筑C、MUlO页岩

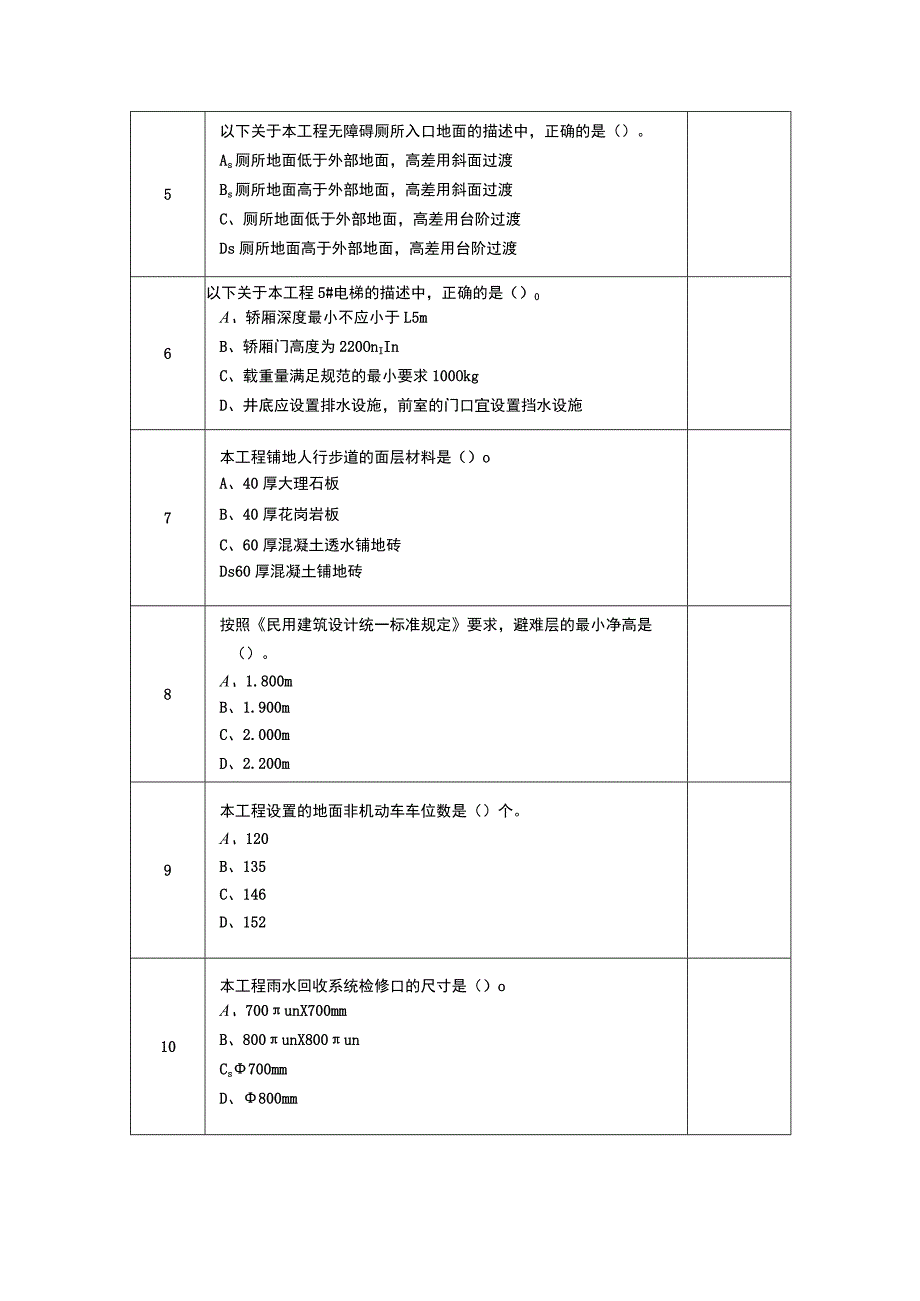

2、多孔砖，用M7.5水泥砂浆砌筑D、MUlO页岩多孔砖，用M7.5混合砂浆砌筑3关于门窗说法有误的是（）0A、外窗内侧均设纱窗Bs一层建筑出入口玻璃门均采用钢化夹层玻璃C、出挑外墙的窗台须做滴水线D、卫生间外窗玻璃内部均贴磨砂膜4关于本工程节能说法有误的是（）0A、进行围护结构热工性能权衡判断时，作为计算满足标准要求的全年供暖和空气调节能耗用的基准建筑称作参照建筑B、通过计算，才能确定本工程为节能甲类或者乙类公共建筑C、本工程采用了空气源热泵热水系统D、当建筑设计不能完全满足围护结构热工设计规定指标要求时需进行权衡判断5以下关于本工程无障碍厕所入口地面的描述中，正确的是（）。As厕所地面低于外部
3、地面，高差用斜面过渡Bs厕所地面高于外部地面，高差用斜面过渡C、厕所地面低于外部地面，高差用台阶过渡Ds厕所地面高于外部地面，高差用台阶过渡6以下关于本工程5#电梯的描述中，正确的是（）0A、轿厢深度最小不应小于L5mB、轿厢门高度为220OnIInC、载重量满足规范的最小要求100OkgD、井底应设置排水设施，前室的门口宜设置挡水设施7本工程铺地人行步道的面层材料是（）oA、40厚大理石板B、40厚花岗岩板C、60厚混凝土透水铺地砖Ds60厚混凝土铺地砖8按照民用建筑设计统一标准规定要求，避难层的最小净高是（）。A、1.800mB、1.900mC、2.000mD、2.200m9本工程设置的地

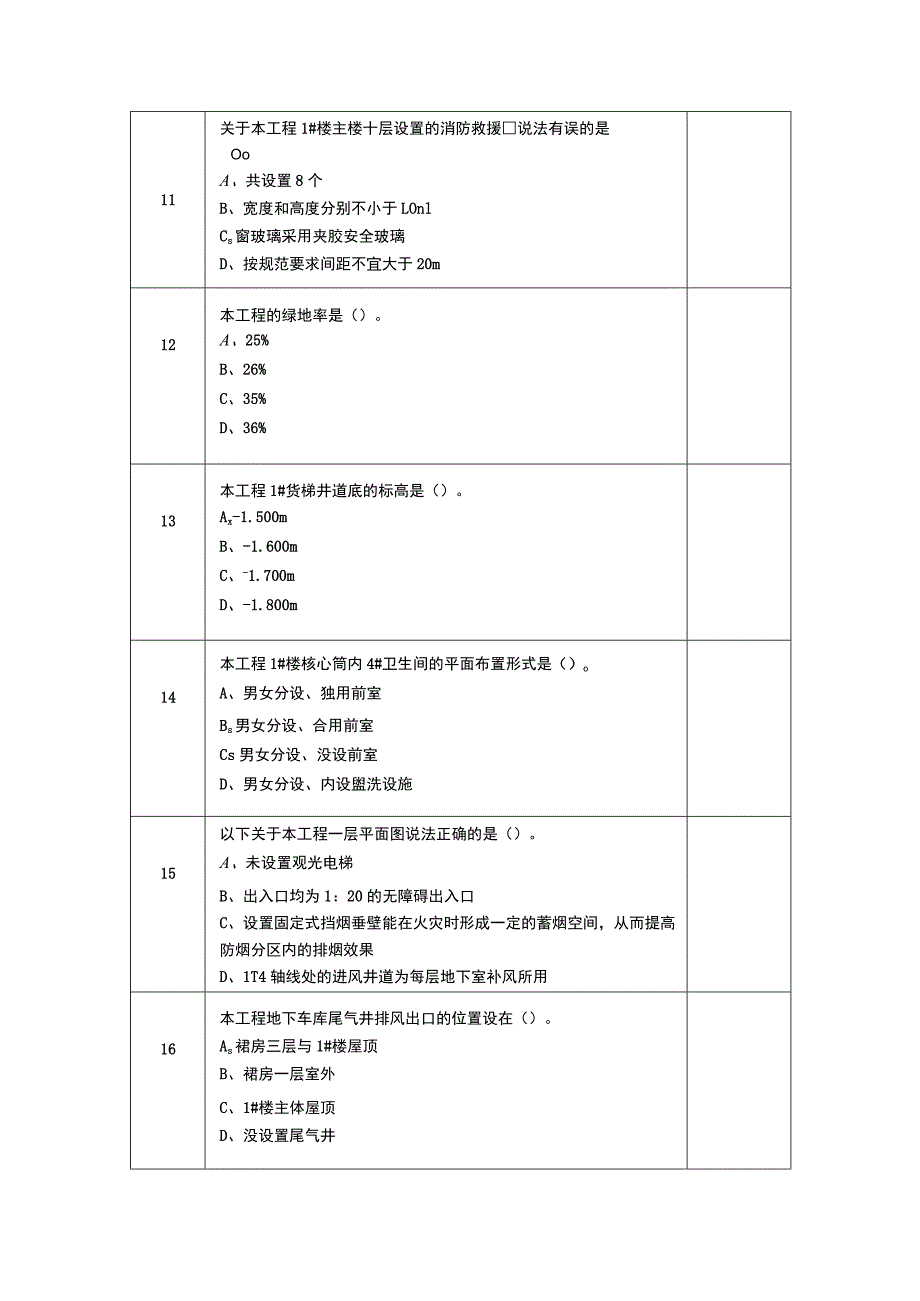

4、面非机动车车位数是（）个。A、120B、135C、146D、15210本工程雨水回收系统检修口的尺寸是（）oA、700unX700mmB、800unX800unCs700mmD、800mm11关于本工程1#楼主楼十层设置的消防救援说法有误的是OoA、共设置8个B、宽度和高度分别不小于LOnlCs窗玻璃采用夹胶安全玻璃D、按规范要求间距不宜大于20m12本工程的绿地率是（）。A、25%B、26%C、35%D、36%13本工程1#货梯井道底的标高是（）。Ax-1.500mB、-1.600mC、-1.700mD、-1.800m14本工程1#楼核心筒内4#卫生间的平面布置形式是（）oA、男女分设、独用
5、前室Bs男女分设、合用前室Cs男女分设、没设前室D、男女分设、内设盥洗设施15以下关于本工程一层平面图说法正确的是（）。A、未设置观光电梯B、出入口均为1：20的无障碍出入口C、设置固定式挡烟垂壁能在火灾时形成一定的蓄烟空间，从而提高防烟分区内的排烟效果D、1T4轴线处的进风井道为每层地下室补风所用16本工程地下车库尾气井排风出口的位置设在（）。As裙房三层与1#楼屋顶B、裙房一层室外C、1#楼主体屋顶D、没设置尾气井17本工程建筑三层安全疏散出口数量共（）个。A、4B、6C、7D、818本工程1#楼主体部分水井门的编号是（）oA、 M1221B、 M1021C、 FM乙1021D、 FM丙1
6、02119以下关于本工程1#楼主体部分楼梯间合用前室消火栓的描述中，正确的是（）oA、明挂，1850mm（高）750mm（宽）X100mm（厚）B、半嵌式，1850mm（高）750un（宽）X1OOnim（厚）C、明挂，750mm（高）X1850m（宽）X100mm（厚）D、半嵌式，75OnInl（高）X1850mm（宽）X100m（厚）20关于本工程八层说法正确的是（）。A、设置4个防火分区B、设置1个防烟分区C、自然排烟，排烟窗为中悬窗D、自然排烟，排烟窗为平推窗21本工程人防地下室与非人防地下室连接口战时的封堵措施是（）。A、关闭防护密闭门，用不小于50OnHn厚粗砂袋对垒到地下室顶板底
7、B、关闭防护密闭门，用3.60m高、50Omm厚对垒粗砂袋C、直接用粗砂袋对垒到地下室顶板底D、关闭防护密闭门即可22以下关于本工程人防地下室的描述中，正确的是（）oAs本项目属于人员掩蔽工程，共设置3个人员掩蔽所B、设置了1个防化值班室，入口采用甲级防火门C、抗爆单元指用抗爆隔墙分隔的使用空间D、临战封堵应在15天转换时限内完成23关于本工程I-P轴至1-B轴立面图说法有误的是（）。A、裙房建筑高度17.25mB、连廊护栏高度95OnllnC、11层内窗台高度为20OmnID、三层层高为495OnUTI24本工程裙房外墙面木纹色外墙铝板带的标注高度是（）。Ax600mmBs700mmC、 8
8、00mmD、 900mm25以下关于本工程裙房顶部护栏的描述中，正确的是（）0A、采用玻璃栏杆B、采用银白色穿孔铝板C、采用20Omnl不锈钢管D、采用钢筋混凝土女儿墙，外贴银白色外墙铝板26本工程外立面银白色穿孔铝板装饰带最低点的标高是（）。A、1.700mB、1.800mC、1.900mD、2.000m27关于建筑立面图说法正确的是（）oA、变更处云线标记应用中粗实线（0.7b）绘制Bs外墙表面分格线绘制清楚了，可不用文字说明各部位所用面材及色彩。C、展开立面图可不按正投影法绘制D、相同的门窗均应绘制完整图形28关于IT剖面图说法正确的是（）oA、三层卫生间地面比同层楼面低30mmB、一层
9、投影可见门绘制有误C、1-N轴屋顶护栏的防护高度最小应大于等于130OmmD、16.00Om标高处屋面为种植屋面29关于1-1剖面图说法错误的是（）oA、负一层右侧楼梯为非机动车库出入口B、室外顶板结构面标高为T.750mC、办公门厅为挑空，计容面积应双倍计算D、标高70.9OOnI为电梯机房女儿墙顶标高30本工程1#楼主体部分外墙水平装饰挑檐的厚度是（）。A、1OOmmBs150unC、 200mmD、 220mm31本工程1#楼的屋面形式属于（）。A、平屋顶结构找坡B、平屋顶材料找坡C、坡屋顶D、平屋顶结构找坡+建筑找坡32剖面图中，12层剖切到的女卫地面完成面的标高是（）。A、 48.4
10、50mB、 48.420mC、48.435mD、48.400m33本工程1#卫生间男厕所设置的小便器数量是（）个。A、4B、5C、6D、734关于1#卫生间说法正确的是（）。A、盥洗室与男卫之间的门洞图例表达有误B、地面完成面与外侧通道高差15mm,满足无障碍要求C、蹲坑隔间宽度均为90OnimD、四周墙体均上翻20Omm高防水翻边35以下关于卫生间墙面构造的描述中，正确的是（）oAs在墙面抹20mm厚1:3:9混合砂浆Bs在墙面直接挂防水腻子C、在墙面涂刷JS防水涂料，高度为200OnimDs在墙面涂刷JS防水涂料，高度至顶棚36以下关于本工程卫生间的描述中，正确的所有（）oA、每层卫生间均
11、设置清洁间B、4#卫生间设置机械排气C、卫生间墙体可以直接砌筑在梁（板）上D、2#卫生间未给出大样图37本工程1#楼梯标准层的踏步尺寸是（）。A、150mmX300mmB、160mmX280mmC、166.7mmX260mmD、175.5mmX260mm38本工程2#楼梯的标准层平面形式是（）。A、平行双跑楼梯B、直跑楼梯Cs双分式楼梯D、三跑楼梯39以下关于汽车坡道说法正确的是（）oA、地下室共设置3个汽车坡道B、汽车坡道人口未设置挡水反坡C、截水沟内纵坡均为1%Ds直线缓坡段的水平长度3.6m满足规范要求40以下关于楼梯说法有误的是（）。A、当楼梯间有凸出物时，梯段净宽应从凸出物表面算起B
12、、梯段净宽不应少于两股人流C、直跑楼梯的中间平台宽度不应小于L2mD、每个梯段的踏步级数不应少于3级，且不应超过18级411#楼梯间出屋面门槛的高度是（）oA、 1OOmmB、 150mmC、 170mmDs200mm42本工程2#人防专梯的梯段净宽度是（）。A、小于干50mmB、等于1550InmC、小于155OmmD、等于1650Inm43本工程1#楼主体部分，屋面雨水口的数量是（）个。As8B、10C、12D、1444出屋面楼梯间固定窗的作用是（）.A、增加楼梯间采光Bs必要时可设计成可开启窗，增加采光通风C、火灾时作为消防救援口破拆进入建筑救援D、火灾时便于人工破拆排烟45关于本工程屋
13、面设计说法有误的是（）。A、因为结构找坡，所以坡度不同B、有无组织排水和有组织排水两种方式C、屋面也设置有消防救援口Ds防水等级均为一级，均为倒置式屋面46以下关于本工程1#楼主体部分楼梯间、电梯机房出屋面的描述中，正确的是（）oA、楼梯间屋面高于电梯机房屋面Bs楼梯间屋面低于电梯机房屋面C、楼梯间屋面和电梯机房屋面同高D、图中没标注47本工程正压送风井的进风口位置在（）0A、裙房一层，距室外地面100Omln处B、1#楼十层外墙C、1#楼主体屋顶D、没设进风口48以下各项中，对有组织外排水描述正确的是（）。A、通过天沟汇集雨水，通过雨水管把雨水排到地下排水管线B、通过天沟汇集雨水，通过雨水管
