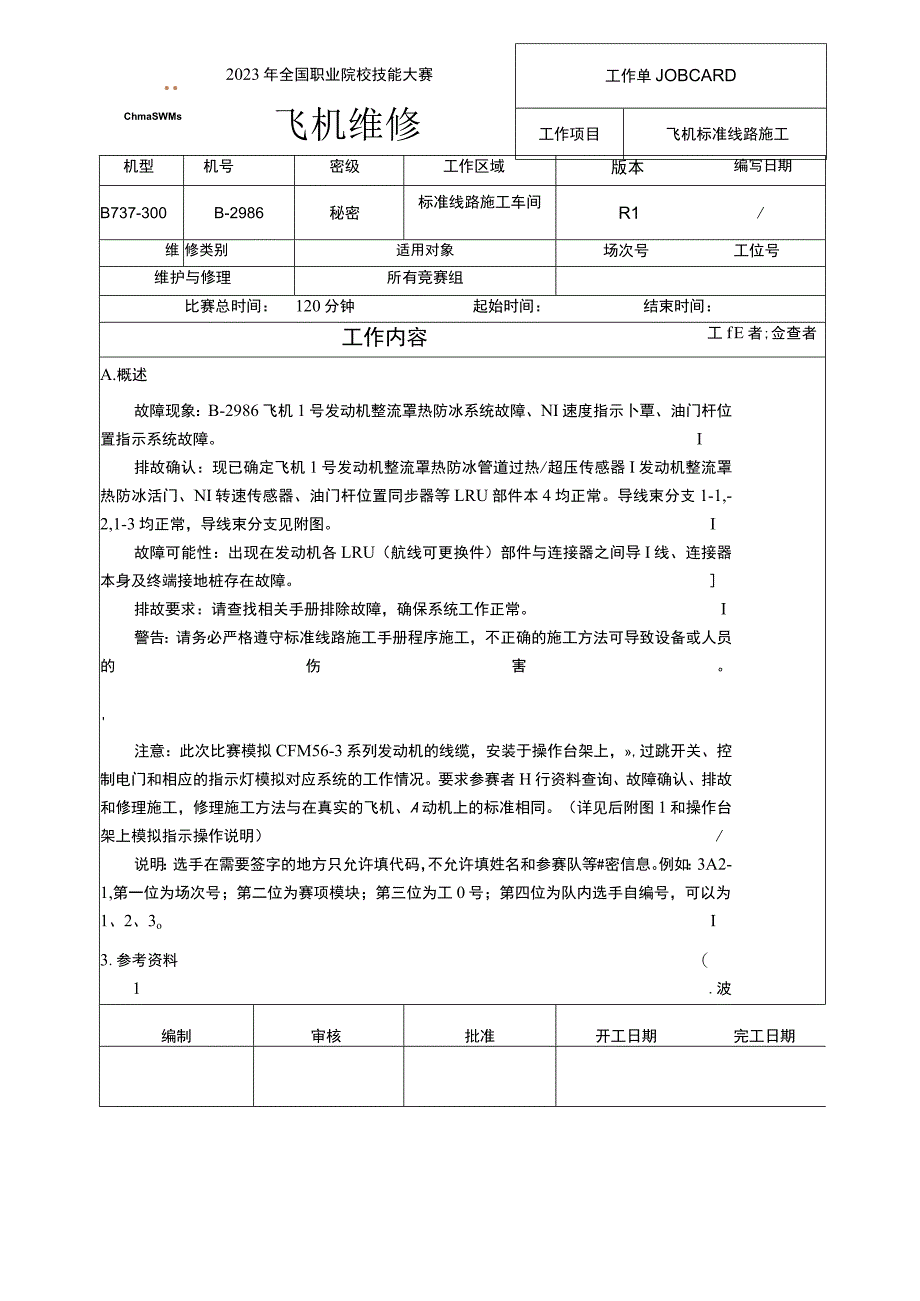

1、2023年全国职业院校技能大赛飞机维修工作单JOBCARD工作项目飞机标准线路施工机型机号密级工作区域版本编写日期B737-300B-2986秘密标准线路施工车间R1/维修类别适用对象场次号工位号维护与修理所有竞赛组比赛总时间：120分钟起始时间：结束时间：工作内容工fE者;佥查者A.概述故障现象：B-2986飞机1号发动机整流罩热防冰系统故障、NI速度指示卜覃、油门杆位置指示系统故障。I排故确认：现已确定飞机1号发动机整流罩热防冰管道过热/超压传感器I发动机整流罩热防冰活门、NI转速传感器、油门杆位置同步器等LRU部件本4均正常。导线束分支1-1,-2,1-3均正常，导线束分支见附图。I故障
2、可能性：出现在发动机各LRU（航线可更换件）部件与连接器之间导I线、连接器本身及终端接地桩存在故障。排故要求：请查找相关手册排除故障，确保系统工作正常。I警告：请务必严格遵守标准线路施工手册程序施工，不正确的施工方法可导致设备或人员的伤害。注意：此次比赛模拟CFM56-3系列发动机的线缆，安装于操作台架上，,过跳开关、控制电门和相应的指示灯模拟对应系统的工作情况。要求参赛者H行资料查询、故障确认、排故和修理施工，修理施工方法与在真实的飞机、A动机上的标准相同。（详见后附图1和操作台架上模拟指示操作说明）/说明：选手在需要签字的地方只允许填代码，不允许填姓名和参赛队等#密信息。例如：3A2-1,
3、第一位为场次号；第二位为赛项模块；第三位为工0号；第四位为队内选手自编号，可以为1、2、3oI3.参考资料（1 .波音公司，B737-300飞机WDM手册、SWPM手册、AMM手册。I2 .维修基本技能，任仁良主编，M.北京：清华大学出版社，2010oI编制审核批准开工日期完工日期ChmaSWMs2023年全国职业院校技能大赛工作单JOBCARD飞机维修工作项目飞机标准线路施工工作内容工作者检查者C.工具、设备1 .工具清单工具清单见工单后附件“比赛工具清单”。2 .设备清单设备清单见工单后附件”比赛设备清单”。D.材料材料清单见工单后附件”比赛材料清单”。E.接近1 .检查身上有无多余物。2

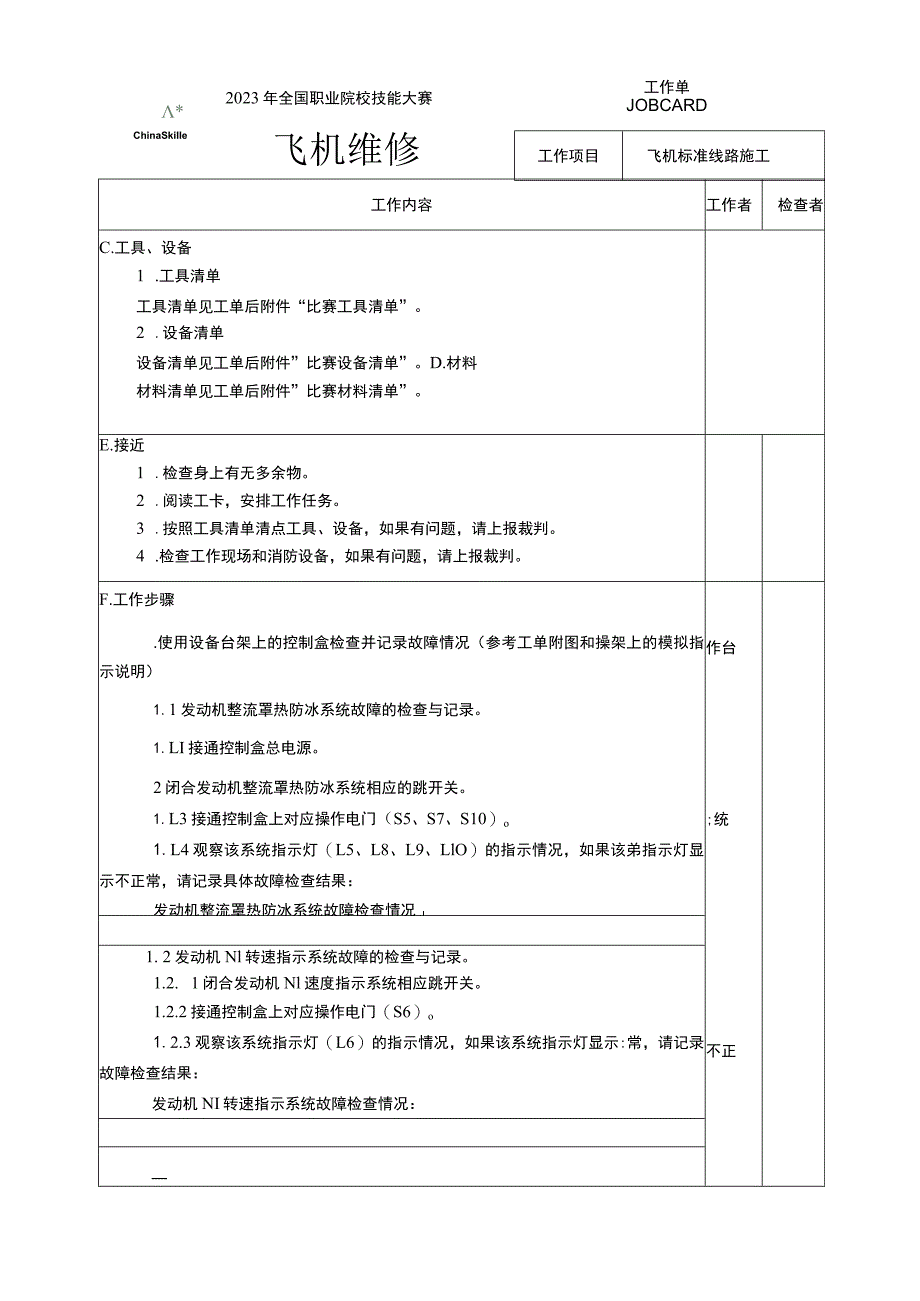

4、 .阅读工卡，安排工作任务。3 .按照工具清单清点工具、设备，如果有问题，请上报裁判。4 .检查工作现场和消防设备，如果有问题，请上报裁判。F.工作步骤.使用设备台架上的控制盒检查并记录故障情况（参考工单附图和操架上的模拟指示说明）1.1发动机整流罩热防冰系统故障的检查与记录。1.LI接通控制盒总电源。2闭合发动机整流罩热防冰系统相应的跳开关。1.L3接通控制盒上对应操作电门（S5、S7、S10）o1.L4观察该系统指示灯（L5、L8、L9、LlO）的指示情况，如果该弟指示灯显示不正常，请记录具体故障检查结果：发动机整流罩热防冰系统故障检查情况J作台;统不正1. 2发动机Nl转速指示系统故障的
5、检查与记录。1.2. 1闭合发动机Nl速度指示系统相应跳开关。1.2.2接通控制盒上对应操作电门（S6）o1.2.3观察该系统指示灯（L6）的指示情况，如果该系统指示灯显示:常，请记录故障检查结果：发动机NI转速指示系统故障检查情况：*ChinaSkiIIev2023年全国职业院校技能大赛chnasw,te飞机维修工作单JOBCARD工作项目飞机标准线路施工工作内容工作者检查者1.3油门杆位置指示系统故障的检查与记录。1.3.1闭合油门杆位置指示系统相应跳开关。1.3.2接通控制盒上对应操作电门(SUS2)o1.3.3观察该系统指示灯(LlxL2、L3、L4)的指示情况，如果该系示灯显示不正常
6、，请记录故障检查结果：油门杆位置指示系统故障检查情况：充指、系L4断开所有电门和跳开关，挂跳开关夹和“禁止操作”警告牌(每4统仅需在对应系统的任一电门悬挂一个“禁止操作”警告牌即可)。2.基本信息查询与准备查询相关手册，查询1号发动机整流罩热防冰管道超压传感器、整流售防冰管道过热传感器、整流罩热防冰活门、Nl转速传感器、油门杆位置传器与防火墙脱开支架连接器、增压区脱开支架(STA500)处连接器及相互间各线缆、终端等相关信息，填写记录单第一部分：维修资料查询记录单t热感O3.线缆及终端的检查与测量注意：选手可以根据步骤1的检查情况分段脱开连接器排查故障，但彳许先拆除线缆上的捆扎结。3.1检查、
7、测量各故障系统线缆、连接器、接地桩等是否存在故障，并检查、测量结果，填入记录单第二部分：线缆及终端的检查与测量记录单3.2完成线缆及终端的检查与测量记录单后，请及时提交给裁判，方不行后续步骤。:允滋一执4.高振动区域导线修理4.1根据步骤3的检查与测量结果，对高振动区域的线束在位进行故障排除。4.1.1结合步骤3的测量结果，拆下线束捆扎结，检查1号发动机的防连接器和增压区脱开支架(STA500)连接器所连接的线缆，确定线缆故障位置，将发现的线缆故障信息填入记录单第三部分：高振动区导线修理记O4.2根据故障情况，查询SWPM手册，确定故障修复的施工方案，将查子乂墙具体录单1v2023年全国职业院
8、校技能大赛chnasw,to飞机维修工作单JOBCARD工作项目飞机标准线路施工工作内容工作者检查者的信息填入记录单第三部分：高振动区导线修理记录单。4.3依据查询的手册，将所需要的工具、耗材件号填入记录单第八部夕工具、耗材领取记录单(1),并到指定位置领取工具和耗材。4.4依据SwPM手册，完成导线的修复：注意：如果非高温区域存在损伤的导线，则必须更换该损伤的导线。4.4.1如果需要，退出故障导线所连接的插钉。如果不需要，则直接:下一步骤。4.4.2剪下损坏的导线，确保导线的末端垂直于导线的纵轴。4.4.3清洁导线，确保清洁后每根导线末端的绝缘区域干燥。4.4.4根据需要安装拼接管或拼接管套
9、件。注意：选手完成拼接管的压接后，必须报告裁判检查。4.4.5视情更换插钉。如果不需要，直接进行下一步骤。4.4.6视情将新压接的插钉重新安装至正确位置。4.4.7完成所有导线的修复后，测量维修后线缆的导通性。、的行5.线缆终端连接器维修5.1根据步骤3的检查与测量结果，在位进行故障排除。5.2根据故障情况，查询SWPM手册，确定相关修复的施工方案，填入记第四部分：线缆终端连接器维修记录单。5.3依据查询的手册，将所需要的工具、耗材件号填入记录单第八部分具、耗材领取记录单(2),并到指定位置领取工具和耗材。5.4依据SWPM手册，完成连接器的修复：5.4.1分解连接器。5.4.2退出损坏的插钉
10、。5.4.3剪下损坏的插钉。5.4.4去除导线绝缘层。注意：选手完成绝缘层去除后，须报告裁判检查。5.4.5对插钉进行压接。注意：选手完成插钉的压接后，须报告裁判检查。5.4.6完成送钉工作。5.4.7使用保持力测试工具检查插钉是否安装到位。5.4.8测量维修后此线路的导通性。5.5清洁连接器。5.6根据步骤3的检查与测量结果，检查该线束的连接器是否存在其它晅录单:工题v2023年全国职业院校技能大赛chnasw,to飞机维修工作单JOBCARD工作项目飞机标准线路施工工作内容工作者检查者o如有，请予以纠正。检查结果：5.7使用填充塞填充连接器空穴位置。6.屏蔽线缆修理施工6.1结合步骤3的检
11、查与测量结果，检查线缆损坏情况，确定具体位置将发现的屏蔽线缆故障信息填入记录单第五部分：屏蔽线缆施工记录单。6.2根据屏蔽线缆的损伤情况，查询SWPM手册制修理施工方案，填入比录单第五部分：屏蔽线缆施工记录单。6.3依据查询的手册，将所需要的工具、耗材件号填入记录单第八部夕工具、耗材领取记录单(3),并到指定位置领取工具和耗材。6.4通过更换屏蔽线缆的方式完成维修。6.4.1取下损坏的屏蔽线缆。6.4.2领取新的屏蔽电缆，并根据需要截取合适的长度。6.4.3去除线缆外层绝缘层。警告：如果选手使用单面刀片，由于刀片非常锋利，请小心操作，注意护人身不受伤害，不正确的施工方法将导致设备或人员的伤害。
12、6.4.4检查屏蔽层、最外层绝缘层切割面以及导线内部绝缘层是否损坏6.4.5小心捋好屏蔽层，根据手册要求确保保留的屏蔽层长度合适(此采用屏蔽层不回折法制作屏蔽地线)O6.4.6使用低温焊锡环制作屏蔽地线。警告：请务必严格遵守标准线路施工手册热缩程序操作，热风枪出口:度很高，且金属喷嘴裸露，不正确的施工方法将导致设备或人员的伤害。6.4.7检查制作好的屏蔽地线，确保低温焊锡环中间焊锡环熔化固定.管两端密封良好、无过热烧焦迹象。6.4.8去除线缆芯线绝缘层，并完成插钉压接。注意：选手在执行完屏蔽地线制作后，须报告裁判进行检查。6.4.9选手完成屏蔽地线制作后，须安装回原位。I、i保O处an套v20
13、23年全国职业院校技能大赛chnasw,te飞机维修工作单JOBCARD工作项目飞机标准线路施工工作内容工作者检查者6.4.10测量维修后线缆的导通电阻：o6.4.11使用填充塞填充该线缆所连的连接器空穴位置。7.接地桩、接线片的施工警告：该区域属于燃油蒸汽区，注意操作区域的安全检查与防护，使用不合适的设备或不规范的施工可能导致人员、设备的伤害。7.1结合步骤3的检查与测量结果，检查相关系统的接地桩和接线片安,确定故障的具体位置，将发现的接地桩终端故障信息填入记录单第六部：接地桩、接线片施工记录单。7.2根据故障情况，查询SWPM手册，确定故障修复的施工方案，完成布内容查询填入记录单第六部分：
