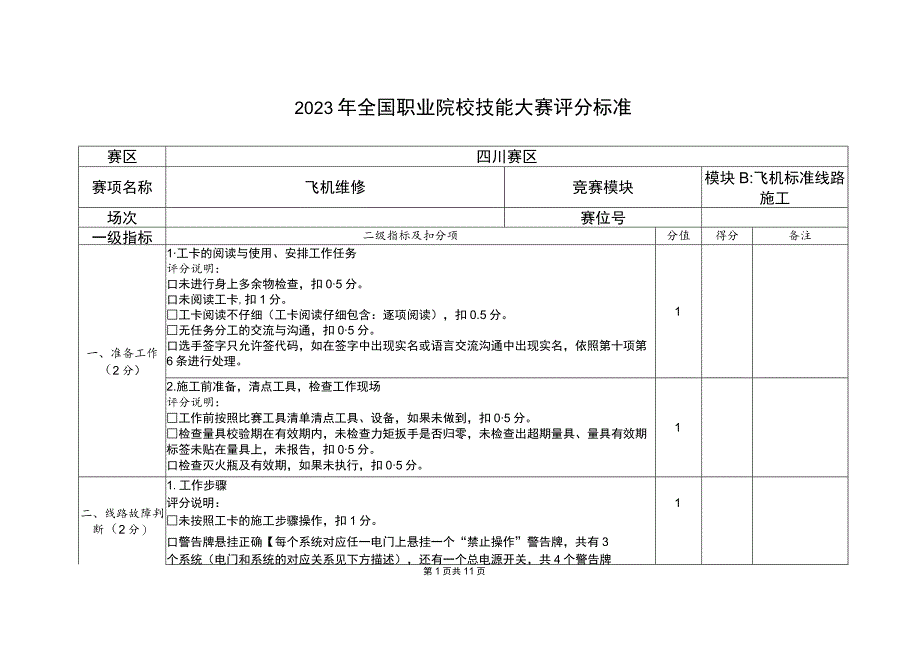

1、2023年全国职业院校技能大赛评分标准赛区四川赛区赛项名称飞机维修竞赛模块模块B:飞机标准线路施工场次赛位号一级指标二级指标及扣分项分值得分备注一、准备工作(2分)1工卡的阅读与使用、安排工作任务评分说明:口未进行身上多余物检查,扣05分。口未阅读工卡,扣1分。工卡阅读不仔细(工卡阅读仔细包含:逐项阅读),扣0.5分。无任务分工的交流与沟通,扣05分。口选手签字只允许签代码,如在签字中出现实名或语言交流沟通中出现实名,依照第十项第6条进行处理。12.施工前准备,清点工具,检查工作现场评分说明:工作前按照比赛工具清单清点工具、设备,如果未做到,扣05分。检查量具校验期在有效期内,未检查力矩扳手是

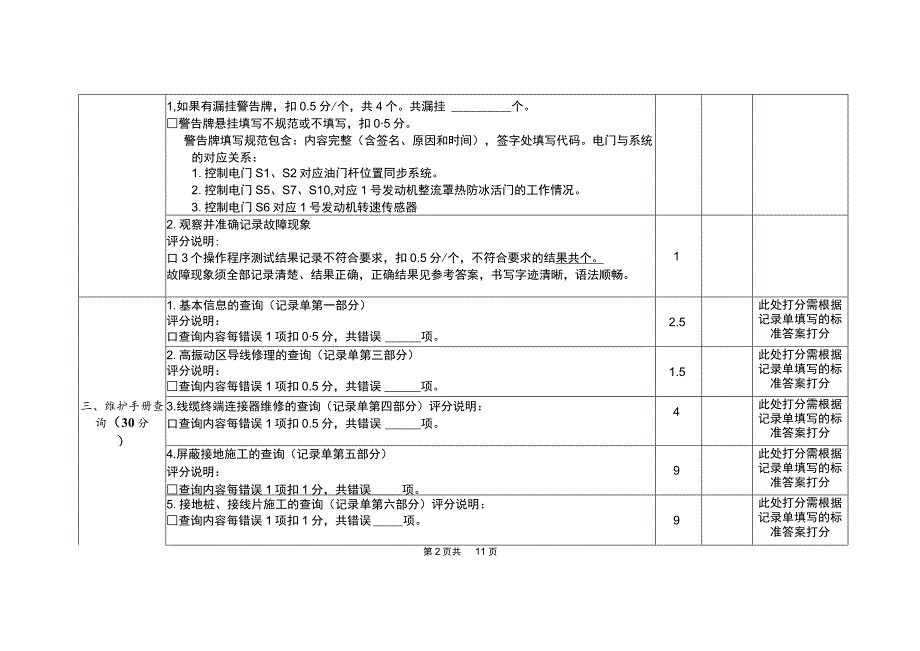

2、否归零,未检查出超期量具、量具有效期标签未贴在量具上,未报告,扣05分。口检查灭火瓶及有效期,如果未执行,扣05分。1二、线路故障判断(2分)1.工作步骤评分说明:未按照工卡的施工步骤操作,扣1分。口警告牌悬挂正确【每个系统对应任一电门上悬挂一个“禁止操作”警告牌,共有3个系统(电门和系统的对应关系见下方描述),还有一个总电源开关,共4个警告牌1第1页共11页1,如果有漏挂警告牌,扣0.5分/个,共4个。共漏挂个。警告牌悬挂填写不规范或不填写,扣05分。警告牌填写规范包含:内容完整(含签名、原因和时间),签字处填写代码。电门与系统的对应关系:1 .控制电门S1、S2对应油门杆位置同步系统。2

3、.控制电门S5、S7、S10,对应1号发动机整流罩热防冰活门的工作情况。3 .控制电门S6对应1号发动机转速传感器2.观察并准确记录故障现象评分说明:口3个操作程序测试结果记录不符合要求,扣0.5分/个,不符合要求的结果共个。故障现象须全部记录清楚、结果正确,正确结果见参考答案,书写字迹清晰,语法顺畅。11.基本信息的查询(记录单第一部分)评分说明:口查询内容每错误1项扣05分,共错误项。2.5此处打分需根据记录单填写的标准答案打分2.高振动区导线修理的查询(记录单第三部分)评分说明:查询内容每错误1项扣0.5分,共错误项。1.5此处打分需根据记录单填写的标准答案打分三、维护手册查询(30分)

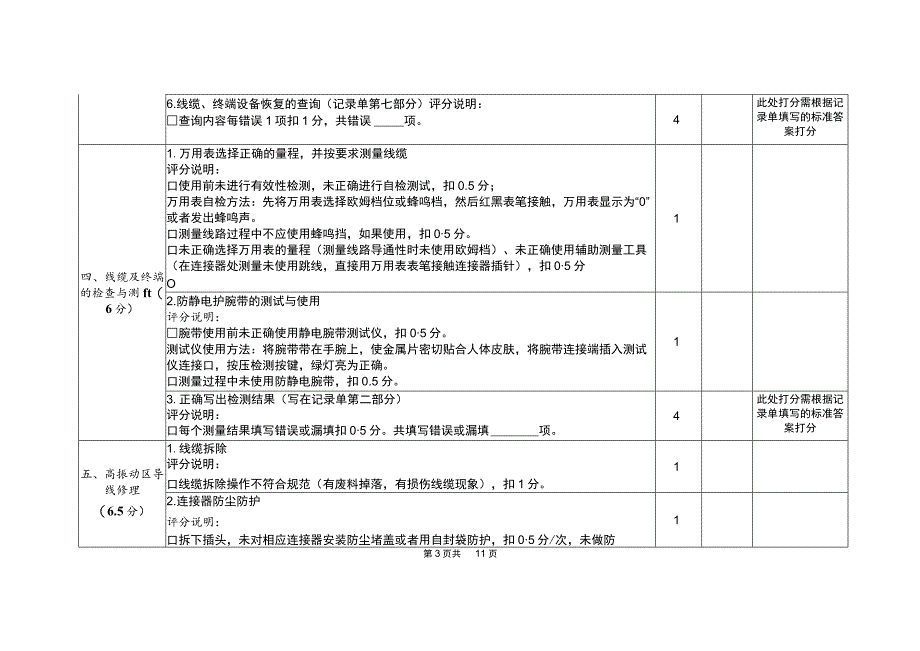

4、3.线缆终端连接器维修的查询(记录单第四部分)评分说明:口查询内容每错误1项扣0.5分,共错误项。4此处打分需根据记录单填写的标准答案打分4.屏蔽接地施工的查询(记录单第五部分)评分说明:查询内容每错误1项扣1分,共错误项。9此处打分需根据记录单填写的标准答案打分5.接地桩、接线片施工的查询(记录单第六部分)评分说明:查询内容每错误1项扣1分,共错误项。9此处打分需根据记录单填写的标准答案打分第2页共11页6.线缆、终端设备恢复的查询(记录单第七部分)评分说明:查询内容每错误1项扣1分,共错误项。4此处打分需根据记录单填写的标准答案打分四、线缆及终端的检查与测ft(6分)1.万用表选择正确的量

5、程,并按要求测量线缆评分说明:口使用前未进行有效性检测,未正确进行自检测试,扣0.5分;万用表自检方法:先将万用表选择欧姆档位或蜂鸣档,然后红黑表笔接触,万用表显示为“0”或者发出蜂鸣声。口测量线路过程中不应使用蜂鸣挡,如果使用,扣05分。口未正确选择万用表的量程(测量线路导通性时未使用欧姆档)、未正确使用辅助测量工具(在连接器处测量未使用跳线,直接用万用表表笔接触连接器插针),扣05分O12.防静电护腕带的测试与使用评分说明:腕带使用前未正确使用静电腕带测试仪,扣05分。测试仪使用方法:将腕带带在手腕上,使金属片密切贴合人体皮肤,将腕带连接端插入测试仪连接口,按压检测按键,绿灯亮为正确。口测

6、量过程中未使用防静电腕带,扣0.5分。13.正确写出检测结果(写在记录单第二部分)评分说明:口每个测量结果填写错误或漏填扣05分。共填写错误或漏填项。4此处打分需根据记录单填写的标准答案打分五、高振动区导线修理(6.5分)1.线缆拆除评分说明:口线缆拆除操作不符合规范(有废料掉落,有损伤线缆现象),扣1分。12.连接器防尘防护评分说明:口拆下插头,未对相应连接器安装防尘堵盖或者用自封袋防护,扣05分/次,未做防1第3页共11页护共次、3.线缆损伤区域清洁评分说明:未正确清洁导线损伤位置,扣0.5分。正确的清洁方法:使用无毛布沾酒精(或异丙醇)清洁导线损伤位置左右至少3inch区域。0.54.线

7、缆绝缘去除评分说明:口剥线符合手册要求(绝缘层切口整齐且芯线没有出现断丝或划痕),未做到,扣0.5分。0.55.选择合适的压接工具,压接拼接管操作规范评分说明:口非高温区域拼接管压接不规范,扣1分。正确的非高温拼接管压接规范:线芯须顶到止位,模块挤压在夹线筒中心且夹线筒没有出现金属撕裂痕迹,绝缘筒夹住导线绝缘且导线线芯没有出现撕裂痕迹,拼接头弯曲不超过11,绝缘层未进入压接筒。16.套管热缩评分说明:热风枪使用不正确,扣05分。热风枪的正确使用方法:热缩前须预热至少15秒,某一点中心加热510秒,任何一点加热不超过20秒。热缩套管未充分热缩(某一部位未热缩)、过分热缩(套管颜色变黄、发黑),扣

8、1分。1.57.线缆修理后的导通性测量评分说明:万用表未设置在欧姆档位,测量连接器时未使用测量辅助工具(跳线),使用蜂鸣档测量,扣1分。1第4页共11页六、线缆终端连接器维修(9分)1.拆下导线束卡子,剪去导线束捆扎结评分说明:捆扎结去除过程中,出现废料掉落,损伤线缆,扣1分。12.拆下插头评分说明:口拆下插头,未在所有拆下的连接器上安装防尘堵盖,扣05分。0.53.从插头上退出需更换的插钉评分说明:退钉工具选择和施工手法不正确、导线绝缘或插头密封橡胶出现由于施工不当造成的损坏或插钉锁损坏或插钉出现弯曲,扣05分。正确的工具和使用方法:20号前退工具,退钉器垂直插入插钉腔内到底,退钉器不可在?

9、钉腔内转动,推动退钉器上推块,直至插钉退出0.5B4.导线绝缘去除评分说明:如果未做到剥线长度=4805mm,绝缘层切口整齐且芯线没有出现断丝或划痕,扣0.5分。0.55.插钉的压接评分说明:口压接模块挤压在插钉压线筒的中心,观察孔可见芯线,压线筒末端距离芯线绝缘小于0.8mm,如果未做到,扣1分。16.将插钉送入插头评分说明:送钉工具选择和施工手法不正确、导线绝缘或插头密封橡胶出现损坏或插钉锁损坏或插钉出现弯曲,扣1分。正确的工具和使用方法:20号前退送钉工具,送钉器包裹住导线和插钉尾段垂直插入插彳1T第5页共11页腔内直至不能再进入,送钉器不可在插钉腔内转动7.用保持力测试工具测试检查插钉

10、牢固性评分说明:保持力测试工具选择和施工手法不正确、用手拉拽导线、插钉出现弯曲、未执行保持力测试,扣1分。保持力测试工具使用方法:测试探针须与测试插钉匹配,正确施工手法:将保持力测试工具探针插入测试插钉,推动工具标识线直至白线处,如果插钉未被退出,则插针牢固。18.连接器修理后的通路测量评分说明:万用表未设置在欧姆档位,测量连接器时未使用测量辅助工具(跳线),使用蜂鸣档测量,扣0.5分。0.59.插头的清洁与安装评分说明:口清洁剂使用不规范(需佩戴防护橡胶手套和护目镜,如果学生戴眼镜须报告裁判:因带眼镜所以不带护目镜),或未做插头清洁,扣1分。110.插钉错位故障的纠正评分说明:送退钉工具选择

11、和施工手法不正确、导线绝缘或插头密封橡胶出现由于施工不当造成的损坏或插钉锁损坏或插钉出现弯曲,扣1分。正确的工具和使用方法:16号后退工具,退钉器垂直插入插钉腔内到底,退钉器不可在力钉腔内转动。111.插头的密封(含D406和D5132两个连接器)评分说明:口如果未使用或错误使用填充塞填充插头的空穴位置,扣1分/个。正确方法:确保填充塞从插头后部橡胶露出,且小于01英寸,大头部分进入插头孔内O1第6页共11页七、屏蔽线缆修理施工(6分)1.拆下导线束卡子,剪去导线束捆扎结评分说明:捆扎结去除过程中,尼龙扎带去除不正确(含从扎带中间剪断、扎带结头飞溅),出现废料掉落,损伤线缆,扣1分。12.屏蔽

12、地线制作评分说明,口屏蔽线缆的绝缘层去除不正确,出现屏蔽网断丝、损伤内部导线、绝缘层切口不平整,扣05分。口使用低温焊锡环对屏蔽导线终端进行处理不正确,扣1分正确施工包括:导线在焊锡管内位正确,热缩处理施工标准,焊锡融化至少75%。热风枪使用须预热至少15秒,某一点中心加热510秒,任何一点加热不超过20秒,如到,扣0.5分。2果未做3.插钉的压接评分说明:压接模块挤压在插钉压线筒的中心,观察孔可见芯线,压线筒末端距离芯线绝缘小于0.03英寸,如果未做到,扣0.5分/个。不符合要求匕个。14.将插钉送入插头评分说明:送钉工具选择和施工手法不正确、导线绝缘或插头密封橡胶出现损坏或插钉锁损坏或插钉

13、出现弯曲,扣0.5分/个。不符合要求有个正确的工具和使用方法:20号前退插钉送钉工具,送钉器包裹住导线和插钉尾段垂直插,插钉腔内直至不能再进入,送钉器不可在插钉腔内转动15.导通电阻的测量万用表未设置在欧姆档位,测量连接器时未使用测量辅助工具(跳线),使用蜂鸣档测量,导通电阻填写结果不正确(包块电阻值不正确、没写单位),含屏蔽接地和线缆导通测量,1处不符合要求,扣0.5分。共处不符合要求。0.5第7页共11页6.插头的密封(含D5132J和D5144P)评分说明:口如果未使用或错误使用填充塞填充插头的空穴位置,扣05分/个。正确方法:确保填充塞从插头后部橡胶露出,且小于0.1英寸,大头部分进入

14、插头孔内O0.5八.接地桩、接线片的施工(8分)1.接线片的施工评分说明:导线末端绝缘去除长度不符合要求,绝缘层出现任何损伤,芯线没出现划痕或断丝现象,扣0.5分。口夹接完成的接线片芯线伸出压线筒不符合15mm,模块挤压未在夹线筒的中心,绝缘筒未压住导线绝缘,压线筒和绝缘筒出现撕裂的痕迹,接线片弯曲超过11,扣1分。口高温区域的接线片安装不符合区域要求,未使用胶带缠绕,胶带上丁香结捆扎位置错误,出现直接扣1分。(高温区域接线片防护:进行胶带缠绕,胶带重叠50%,缠绕长度大约1英寸,胶带两端分别捆扎丁香结)口接线片选错,此项扣4分。42.接地桩的安装与测量评分说明:口接地桩上的垫片、接线片和螺母安装顺序错误,扣05分。(接地桩和接线片安装位置从螺栓头开始分别为:螺栓头一个垫片蒙皮(金属结构)一个垫片一一接线片个垫片一螺母)
