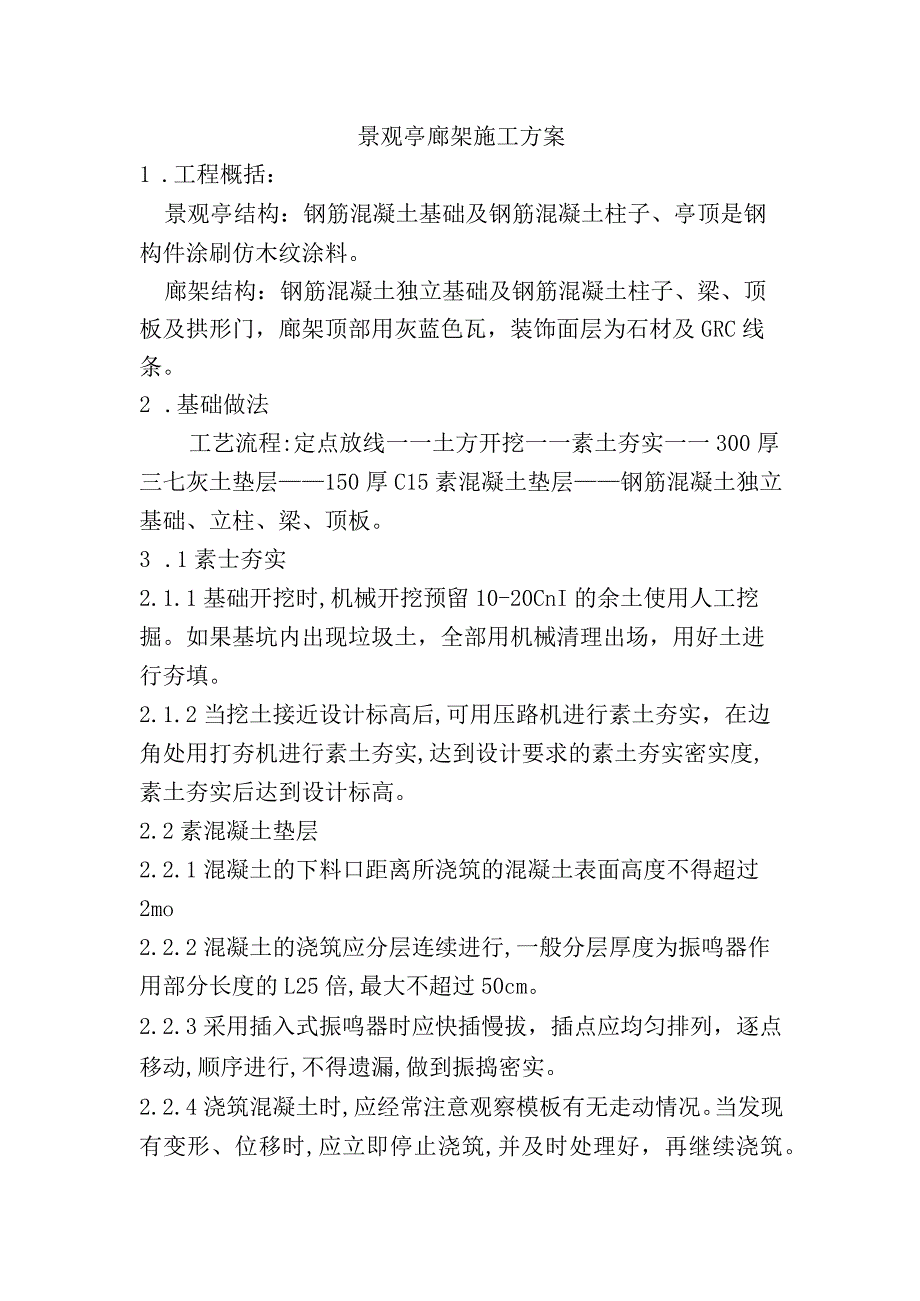

景观亭廊架施工方案.docx_第1页
第1页 / 共5页

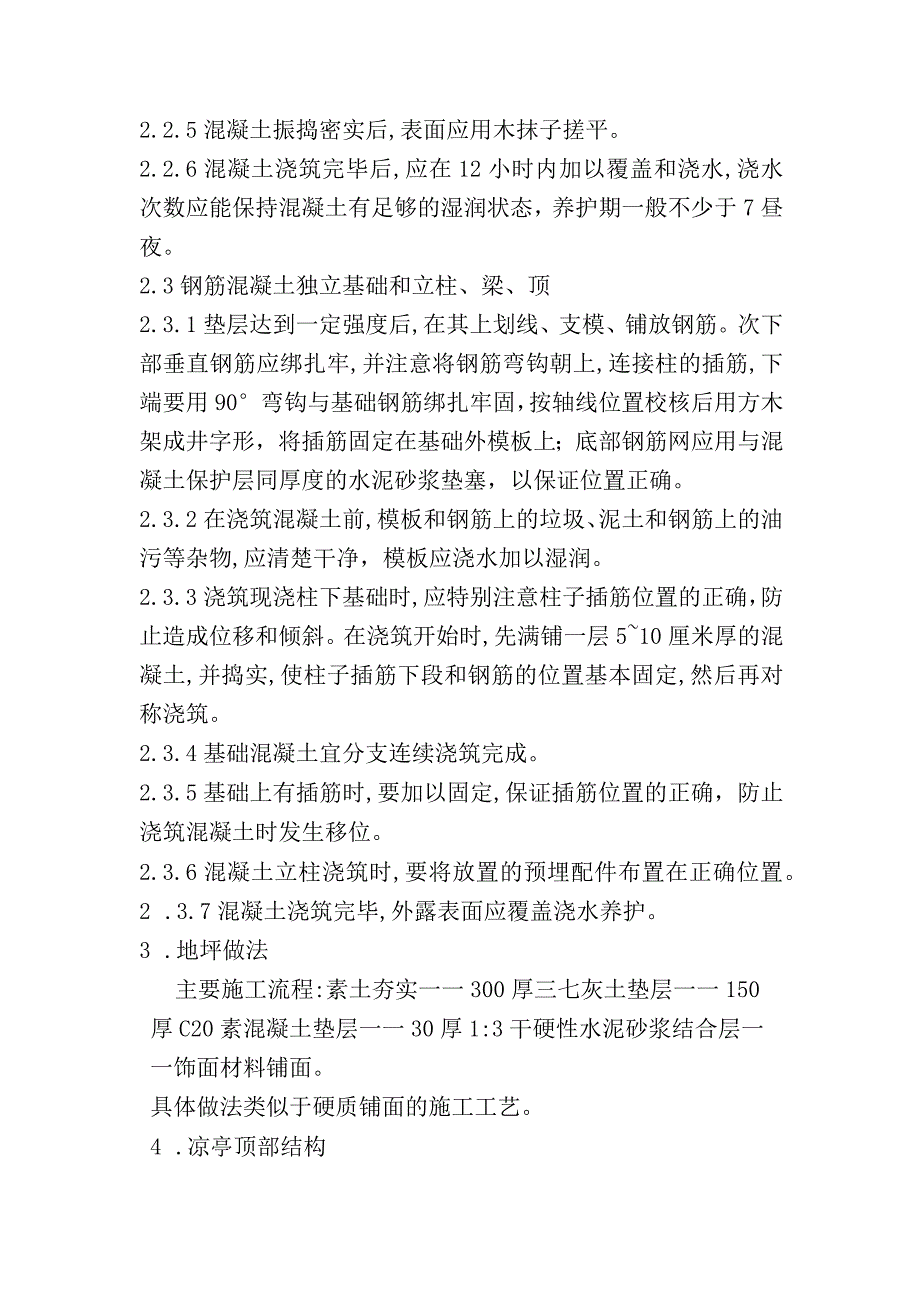

景观亭廊架施工方案.docx_第2页
第2页 / 共5页

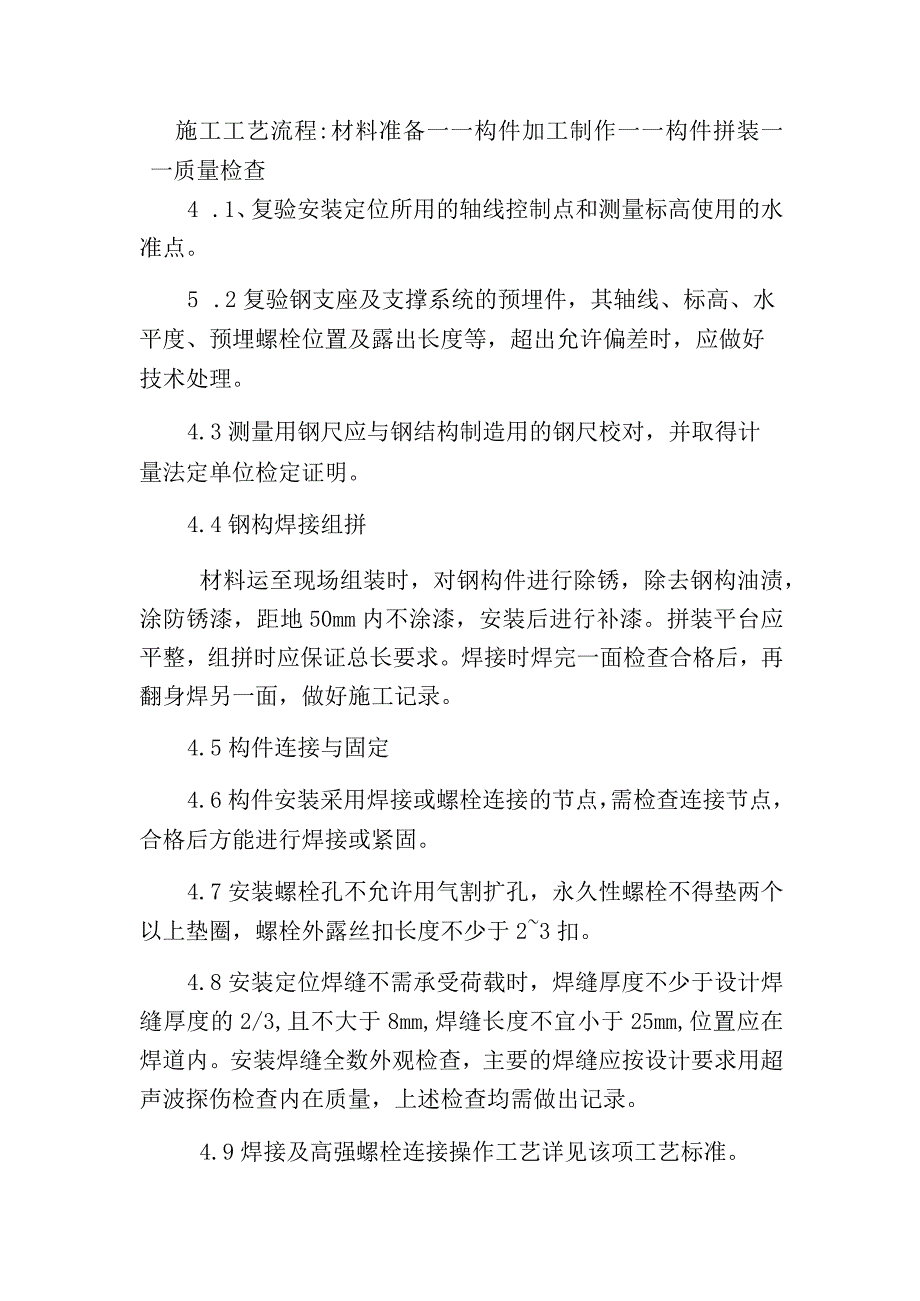

景观亭廊架施工方案.docx_第3页
第3页 / 共5页
景观亭廊架施工方案.docx_第4页
第4页 / 共5页
景观亭廊架施工方案.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《景观亭廊架施工方案.docx》由会员分享,可在线阅读,更多相关《景观亭廊架施工方案.docx(5页珍藏版)》请在第壹文秘上搜索。

1、景观亭廊架施工方案1 .工程概括:景观亭结构:钢筋混凝土基础及钢筋混凝土柱子、亭顶是钢构件涂刷仿木纹涂料。廊架结构:钢筋混凝土独立基础及钢筋混凝土柱子、梁、顶板及拱形门,廊架顶部用灰蓝色瓦,装饰面层为石材及GRC线条。2 .基础做法工艺流程:定点放线一一土方开挖一一素土夯实一一300厚三七灰土垫层150厚C15素混凝土垫层钢筋混凝土独立基础、立柱、梁、顶板。3 .1素士夯实2.1.1基础开挖时,机械开挖预留10-20CnI的余土使用人工挖掘。如果基坑内出现垃圾土,全部用机械清理出场,用好土进行夯填。2.1.2当挖土接近设计标高后,可用压路机进行素土夯实,在边角处用打夯机进行素土夯实,达到设计要

2、求的素土夯实密实度,素土夯实后达到设计标高。2.2素混凝土垫层2.2.1混凝土的下料口距离所浇筑的混凝土表面高度不得超过2mo2.2.2混凝土的浇筑应分层连续进行,一般分层厚度为振鸣器作用部分长度的L25倍,最大不超过50cm。2.2.3采用插入式振鸣器时应快插慢拔,插点应均匀排列,逐点移动,顺序进行,不得遗漏,做到振捣密实。2.2.4浇筑混凝土时,应经常注意观察模板有无走动情况。当发现有变形、位移时,应立即停止浇筑,并及时处理好,再继续浇筑。2.2.5混凝土振捣密实后,表面应用木抹子搓平。2.2.6混凝土浇筑完毕后,应在12小时内加以覆盖和浇水,浇水次数应能保持混凝土有足够的湿润状态,养护期

3、一般不少于7昼夜。2.3钢筋混凝土独立基础和立柱、梁、顶2.3.1垫层达到一定强度后,在其上划线、支模、铺放钢筋。次下部垂直钢筋应绑扎牢,并注意将钢筋弯钩朝上,连接柱的插筋,下端要用90弯钩与基础钢筋绑扎牢固,按轴线位置校核后用方木架成井字形,将插筋固定在基础外模板上;底部钢筋网应用与混凝土保护层同厚度的水泥砂浆垫塞,以保证位置正确。2.3.2在浇筑混凝土前,模板和钢筋上的垃圾、泥土和钢筋上的油污等杂物,应清楚干净,模板应浇水加以湿润。2.3.3浇筑现浇柱下基础时,应特别注意柱子插筋位置的正确,防止造成位移和倾斜。在浇筑开始时,先满铺一层510厘米厚的混凝土,并捣实,使柱子插筋下段和钢筋的位置

4、基本固定,然后再对称浇筑。2.3.4基础混凝土宜分支连续浇筑完成。2.3.5基础上有插筋时,要加以固定,保证插筋位置的正确,防止浇筑混凝土时发生移位。2.3.6混凝土立柱浇筑时,要将放置的预埋配件布置在正确位置。2 .3.7混凝土浇筑完毕,外露表面应覆盖浇水养护。3 .地坪做法主要施工流程:素土夯实一一300厚三七灰土垫层一一150厚C20素混凝土垫层一一30厚1:3干硬性水泥砂浆结合层一一饰面材料铺面。具体做法类似于硬质铺面的施工工艺。4 .凉亭顶部结构施工工艺流程:材料准备一一构件加工制作一一构件拼装一一质量检查4 .1、复验安装定位所用的轴线控制点和测量标高使用的水准点。5 .2复验钢支

5、座及支撑系统的预埋件,其轴线、标高、水平度、预埋螺栓位置及露出长度等,超出允许偏差时,应做好技术处理。4.3测量用钢尺应与钢结构制造用的钢尺校对,并取得计量法定单位检定证明。4.4钢构焊接组拼材料运至现场组装时,对钢构件进行除锈,除去钢构油渍,涂防锈漆,距地50mm内不涂漆,安装后进行补漆。拼装平台应平整,组拼时应保证总长要求。焊接时焊完一面检查合格后,再翻身焊另一面,做好施工记录。4.5构件连接与固定4.6构件安装采用焊接或螺栓连接的节点,需检查连接节点,合格后方能进行焊接或紧固。4.7安装螺栓孔不允许用气割扩孔,永久性螺栓不得垫两个以上垫圈,螺栓外露丝扣长度不少于23扣。4.8安装定位焊缝

6、不需承受荷载时,焊缝厚度不少于设计焊缝厚度的2/3,且不大于8mm,焊缝长度不宜小于25mm,位置应在焊道内。安装焊缝全数外观检查,主要的焊缝应按设计要求用超声波探伤检查内在质量,上述检查均需做出记录。4.9焊接及高强螺栓连接操作工艺详见该项工艺标准。5 .立柱外饰面铺贴立柱外饰面为刷仿木纹涂料木色。6 .廊架饰面铺贴立柱、柱脚及拱形门用石材面铺贴,做法同地面饰面铺装做法相同。廊架顶为灰蓝色瓦,拱门线条为GRC装饰线条,其它部分喷黄色真石漆。7 .施工时注意事项:7.1 土方开挖时,按设计标高先开挖至灰土底标高,观察原状土,并做钎探,去除软弱、杂物、回填的豉块等后,用素土分层夯实至灰土底,用压

7、路机碾压原状土,场地小及基坑边角处,采用打夯机具时,要保证土的夯实度一定是一夯压半夯进行往复夯打,至少4遍,若无明显夯沉痕迹才会达标。7.2土方开挖后,碎垫层下方的灰土和灰土垫层之下的原状土要进行夯实后再次施工,压实系数要达到设计要求,在施工下一道工序前,经监理审核确认后,再给班主长及具体施工人员进行交底,进行隐蔽施工再进行下一道工序。7.3在基坑土方开挖施工时,我们要习惯每天关注天气预报,要有应急防雨措施,否则也有隐患,如:刚把素土层夯实完成,如果雨水浸泡后,不做处理或处理不彻底,再接着干后续工序,下方土体含水率超标,到冬季会产生冻胀危害。7.4 灰土垫层施工要注意:采用素土拌合均匀,在最佳含水量下,分层夯实(碾压)同素土。如在施工现场素土有垃圾,应将垃圾土外运更换为好土。三七灰土施工时,石灰为块状生石灰,要用水进行湿透,在用筛子进行过筛,将块状石灰再次用水湿透,过筛后方可使用。7.5 钢构进行施工时,焊接方式及焊缝严格按照设计要求进行执行。
