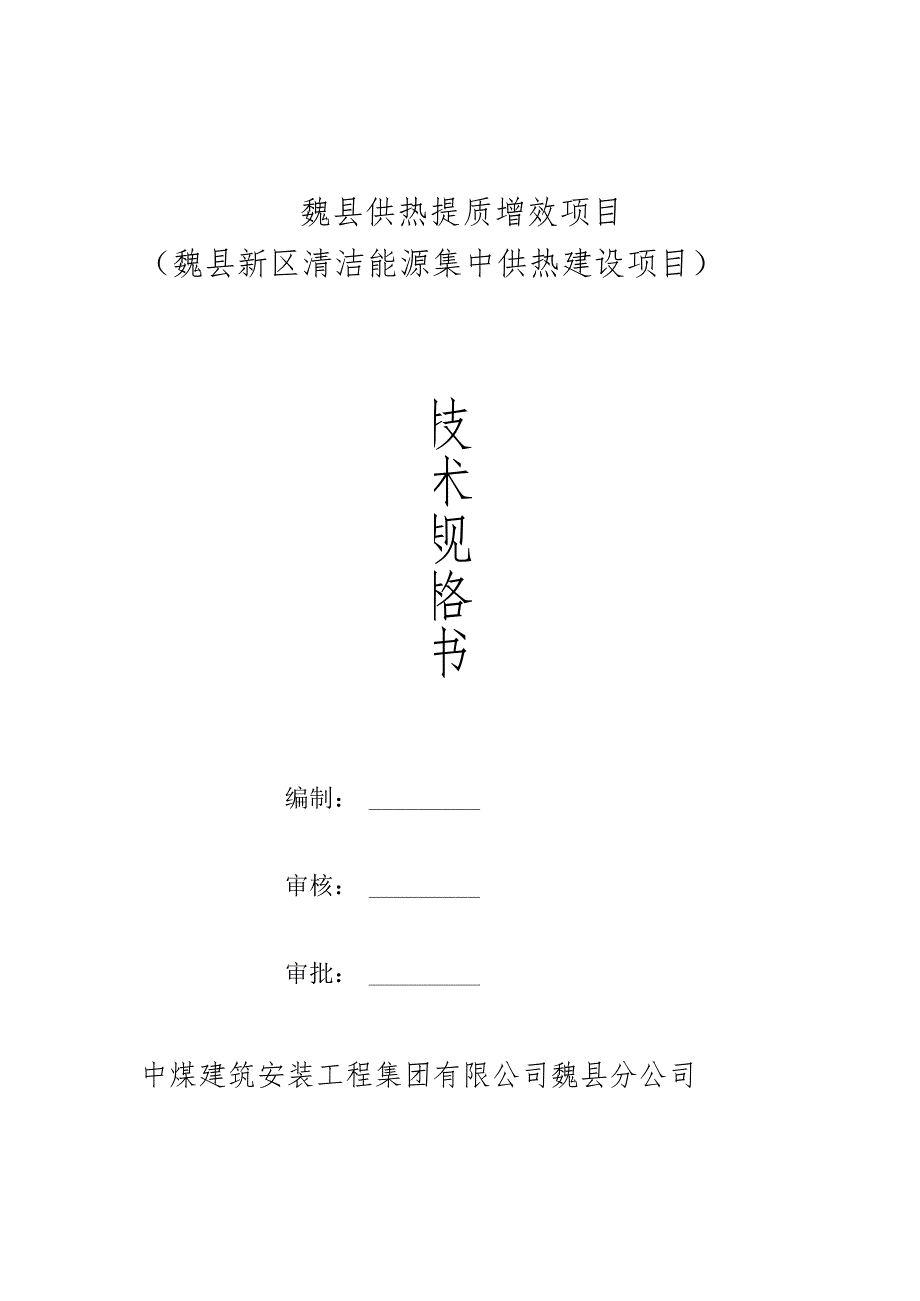

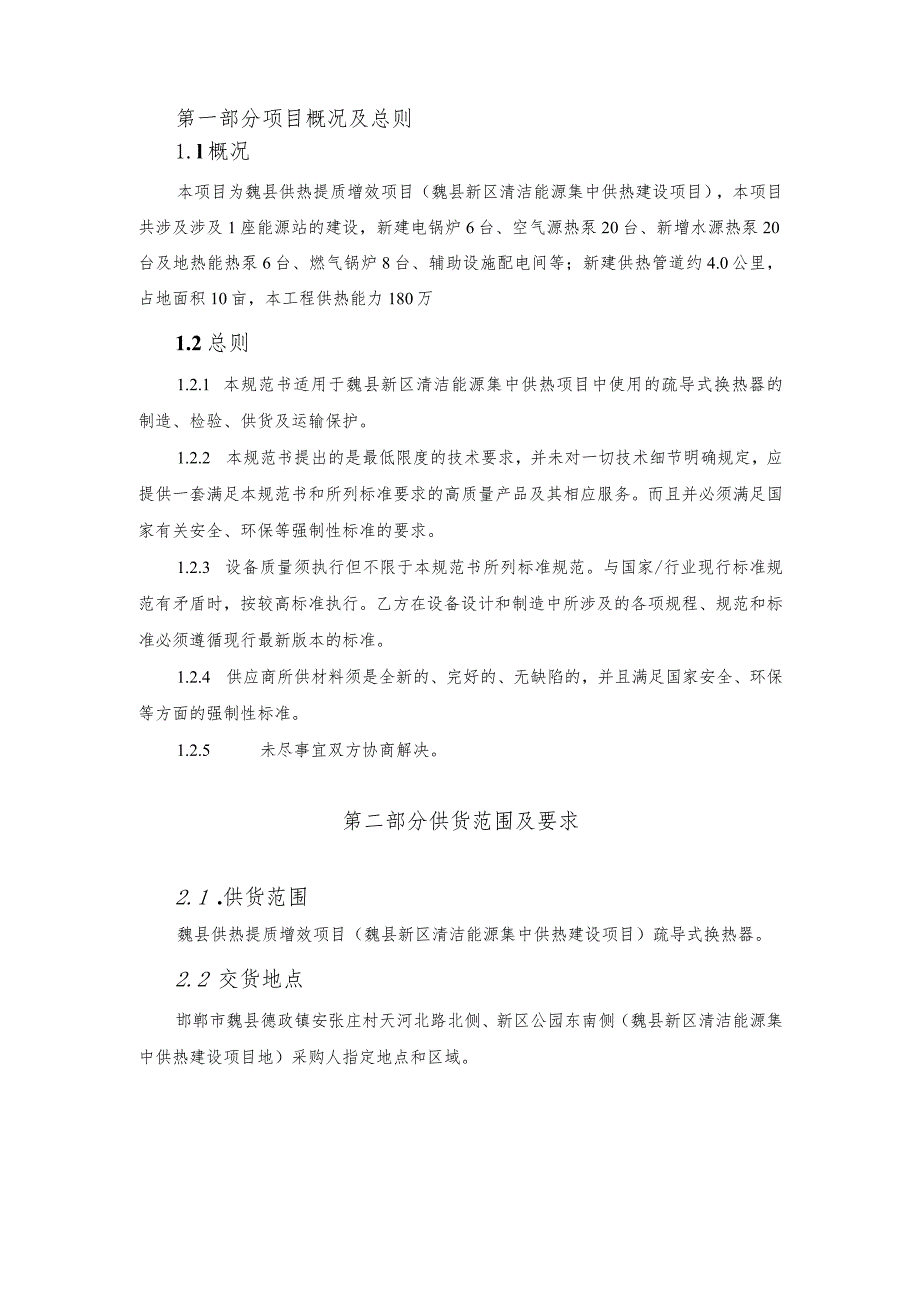

1、魏县供热提质增效项目（魏县新区清洁能源集中供热建设项目）技术规格书编制：审核：审批：中煤建筑安装工程集团有限公司魏县分公司年月日第一部分项目概况及总则2第二部分供货范围及要求2第三部分技术要求3第四部分质量保障4第五部分技术资料4第六部分备品备件5第一部分项目概况及总则1.l概况本项目为魏县供热提质增效项目（魏县新区清洁能源集中供热建设项目），本项目共涉及涉及1座能源站的建设，新建电锅炉6台、空气源热泵20台、新增水源热泵20台及地热能热泵6台、燃气锅炉8台、辅助设施配电间等；新建供热管道约4.0公里，占地面积10亩，本工程供热能力180万1.2总则1.2.1 本规范书适用于魏县新区清洁能源集
2、中供热项目中使用的疏导式换热器的制造、检验、供货及运输保护。1.2.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节明确规定，应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。而且并必须满足国家有关安全、环保等强制性标准的要求。1.2.3 设备质量须执行但不限于本规范书所列标准规范。与国家/行业现行标准规范有矛盾时，按较高标准执行。乙方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的标准。1.2.4 供应商所供材料须是全新的、完好的、无缺陷的，并且满足国家安全、环保等方面的强制性标准。1.2.5 未尽事宜双方协商解决。第二部分供货范围及要求2.1 .供
3、货范围魏县供热提质增效项目（魏县新区清洁能源集中供热建设项目）疏导式换热器。2.2 交货地点邯郸市魏县德政镇安张庄村天河北路北侧、新区公园东南侧（魏县新区清洁能源集中供热建设项目地）采购人指定地点和区域。第三部分技术要求1、疏导式换热器主要设备参数设计条件：室外设计温度为-5.5C,水源侧温度3C;水源侧设计参数：3oC0.5oC,中介水侧设计参数：1/-2C；单台换热面积：200m2；单台换热量：400kW;设备数量：50台；设备尺寸：长04900mm,宽01000mm,高2650mn2、疏导式换热器具体技术要求2.1、 污水及地表水换热器为疏导式换热器，无需前置过滤，可防尺寸为80mm范围
4、内的悬浮物堵塞；2.2、 换热器须有很强的防冻能力，可防40mm冰层冻裂；2.3、 设备工作压力水源侧不低于0.4MPa,清水侧不低于0.45MPa,试验压力水源侧不低于0.6MPa,清水侧不低于0.7MPa；2.4、 换热管材为无缝钢管，圆管，壁厚N3.5mm,无漏水风险；2.5、 设备壳体为碳钢，壁厚*mm；2.6、 标准工况下，设备运行水阻不高于6mH2O;2.7、 采用纯逆流换热方式，少量污垢条件下传热系数不小于12(M)Wm2C;2.8、 换热器长度4.9m,宽度lm,高度2.65m;2.9、 清洗时可目测和观察壁面状态，方便拆卸，易于清洗，清洗维护周期大于24个月，使用寿命不少于1
5、5年；2.10、 提供设备样基础图、安装图纸及使用说明书。3、疏导式换热器厂家要求疏导式换热器作为供热系统的主要设备，为保证供热系统运行稳定，由总包单位、项目管理公司、建设单位三方共同市场调研，经相关专家论证，从专利情况、技术标准、产品质量、生产能力、业绩、价格水平、交货期、付款方式以及售后服务等方面进行综合评价，疏导式换热器从下列三家单位选取作为本次设备的供应商(青岛瑞培新能源科技有限公司、青岛宏宇环保空调设备有限公司、邯郸德焰新能源科技有限公司（该公司为青岛科创蓝疏导式换热器在河北邯郸地区唯一销售代理商）。第四部分质量保障4.1 质量保证4.1.1 产品应满足本规范书所提的技术要求。乙方应
6、有措施确保产品和服务工作符合本规范书。4.1.2 乙方应向甲方保证所供设备是技术先进、成熟可靠的全新产品。在图纸设计和材料选择方面应准确无误，加工工艺无任何缺陷和差错。技术文件及图纸要清晰、正确、完整，能满足设备安装、启、停及正常运行和维护的要求。4.1.3 乙方应具备有效方法，控制所有外协、外购件的质量和服务，使其符合本规范书的要求。4.1.4 设备的设计应满足国家的有关标准、规范的要求，并应充分考虑当地环境条件和使用条件的影响。4.1.5 乙方保证所供设备和货物经正确安装、正常运转和保养在其使用寿命期内具有满意的性能。4.1.6 在质保期内，乙方应保证及时免费更换或修理任何由设备质量及非甲
7、方原因造成的任何设备的损坏。4.1.7 乙方应负责处理所有试验中暴露的缺陷，直到满足本技术书和相关标准的规定为止，处理缺陷所需的一切费用由乙方承担，所需时间包含在合同所规定的乙方各项服务所需时间以内。4.1.8 乙方应对设备制造的缺陷、装配图的错误及安装人员发出的错误指示负全责。第五部分技术资料5.1 技术资料要求5.1.1 乙方应提供项目的全套技术资料;5.1.2 设备必须满足国家安全等有关规定；5.1.3 设备出厂必须经国家有关部门检验合格，并附有相关文件（设备制造厂商的出厂检验报告、合格证书等）；5.1.4 乙方应给出所提供各种设备所执行的标准名称及标准内容（行业或国家），并提供相应的验收标准文件；5.1.5 乙方应提交与本项目相关设备、辅助设施等全部技术资料，资料内容包括：1、供货范围内的供货清单，保管技术要求；2、产品出厂时需附详细的产品质量文件，如属计量、检测器件的还须提供由计量校定资质单位核发的计量合格证；3、设备出厂时提供安装、运行、维护、检修说明书，包括设备结构特点、程序和工艺要求，运行操作规程和控制数据，定期检验和维护说明。4、工艺运行操作手册要求提供电子文档。第六部分备品备件6.1 备品备件要求1、设备调试用备件、易损件，由乙方负责准备并提供。2、保修期内因产品质量问题出现故障，乙方免费提供零部件的更换，提供免费备品备件清单。
